Luggage Room Relay Block Assembly And Luggage Room Junction Block Assembly
WARNING: This page is about a different car, the 2010 Lexus IS 350C and 2010 Lexus IS 250C. However, it is still accessible from the selected car via links, so may be relevant.
Left Luggage Compartment (See Body )

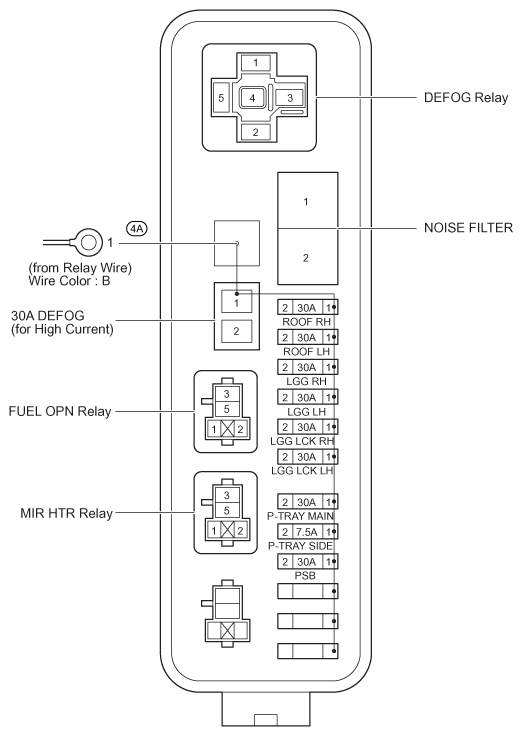

LUGGAGE ROOM R/B AND J/B RELAY IDENTIFICATION
| RELAY DESCRIPTION |
|---|
| MIR HTR Relay |
| Fuel Open Relay |
| 4A (from Relay Wire) Wire Color: B |
| Defog Relay |
LUGGAGE ROOM R/B AND J/B FUSE IDENTIFICATION LEGEND
| Fuse | System | |
|---|---|---|
| 7.5A | P-TRAY SIDE | Retractable Hardtop |
| 30A | DEFOG | Mirror Heater and Rear Window Defogger |
| 30A | LGG LCK LH | Retractable Hardtop |
| 30A | LGG LCK RH | Retractable Hardtop |
| 30A | LGG LH | Retractable Hardtop |
| 30A | LGG RH | Retractable Hardtop |
| 30A | PSB | Pre-Collision System |
| 30A | P-TRAY MAIN | Retractable Hardtop |
| 30A | ROOF LH | Retractable Hardtop |
| 30A | ROOF RH | Retractable Hardtop |
