Section 365 (Navigation System (Service Information)): Multi-Display: Installation: Installation
WARNING: This page is about a different car, the 2011 Lexus IS F. However, it is still accessible from the selected car via links, so may be relevant.
- INSTALL DISPLAY AND NAVIGATION MODULE DISPLAY
- INSTALL CLOCK ASSEMBLY . Refer to INSTALLATION - Step 6
- INSTALL NAVIGATION ECU (w/ Navigation System for DVD) See step 1
- INSTALL DISPLAY AND NAVIGATION MODULE DISPLAY ASSEMBLY

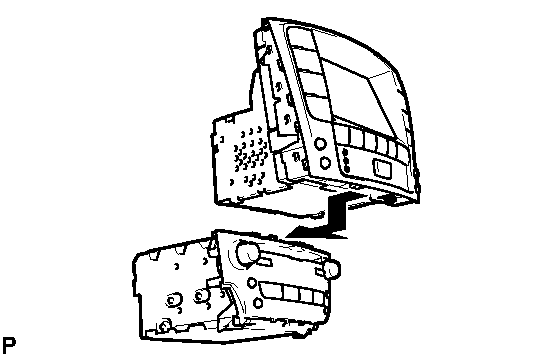

- Install the display and navigation module display assembly as shown in the illustration.
- INSTALL NO. 2 RADIO BRACKET . Refer to INSTALLATION - Step 6
- INSTALL NO. 1 RADIO BRACKET . Refer to INSTALLATION - Step 7
- INSTALL HARD DISK DRIVE (w/ Navigation System for HDD) See step 1
- INSTALL DISPLAY AND NAVIGATION MODULE DISPLAY WITH RADIO RECEIVER ASSEMBLY . Refer to INSTALLATION - Step 8
- INSTALL CENTER LOWER INSTRUMENT CLUSTER FINISH PANEL . Refer to INSTALLATION - Step 37
- INSTALL NO. 3 INSTRUMENT PANEL REGISTER ASSEMBLY . Refer to INSTALLATION - Step 38
- INSTALL FRONT ASH RECEPTACLE BOX SUB-ASSEMBLY (w/ Ashtray) . Refer to INSTALLATION - Step 43
- INSTALL INSTRUMENT PANEL BOX ASSEMBLY (w/o Ashtray) . Refer to INSTALLATION - Step 44
- INSTALL CONSOLE PANEL SUB-ASSEMBLY . Refer to INSTALLATION - Step 45
- INSTALL UPPER NO. 2 CONSOLE PANEL GARNISH . Refer to INSTALLATION - Step 46
- INSTALL UPPER NO. 1 CONSOLE PANEL GARNISH . Refer to INSTALLATION - Step 47
- INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY . Refer to INSTALLATION - Step 48
- CONNECT CABLE TO NEGATIVE BATTERY TERMINAL (w/ Navigation System for HDD)
- ADJUST CLOCK
- INSPECT HARD DISK DRIVE (w/ Navigation System for HDD)
Refer to OPERATION CHECK
