Installation [08/2012 - ]
- INSTALL FRONT DOOR OUTSIDE HANDLE ASSEMBLY
- Insert the front end of the front door outside handle assembly into the front door outside handle frame.
- Insert the rear end of the front door outside handle assembly into the front door outside handle frame. Next, slide the front door outside handle assembly towards the front of the vehicle to install it.

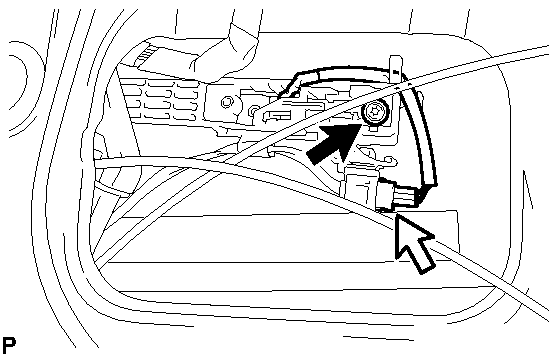

- Using a T30 "TORX" socket wrench, install the front door outside handle assembly with the screw.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Torque: 4.0 N*m (41 kgf*cm, 35 in.*lbf)
- Connect the connector.
- INSTALL FRONT DOOR LOCK CYLINDER ASSEMBLY (for Driver Side) . Refer to REASSEMBLY [08/2012 - ] - Step 15
- INSTALL FRONT DOOR OUTSIDE HANDLE COVER (for Driver Side) . Refer to REASSEMBLY [08/2012 - ] - Step 16
- INSTALL FRONT DOOR OUTSIDE HANDLE COVER (for Front Passenger Side) . Refer to REASSEMBLY [08/2012 - ] - Step 17
- INSTALL FRONT DOOR SERVICE HOLE COVER
- Install the front door service hole cover. Refer to REASSEMBLY [08/2012 - ] - Step 30 .
- Connect the door side airbag sensor connector.
- INSTALL FRONT DOOR TRIM COVER . Refer to REASSEMBLY [08/2012 - ] - Step 36
- INSTALL FRONT DOOR TRIM BOARD SUB-ASSEMBLY . Refer to REASSEMBLY [08/2012 - ] - Step 42
- INSTALL COURTESY LIGHT ASSEMBLY . Refer to INSTALLATION [08/2012 - ] - Step 1
- INSTALL POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY WITH FRONT DOOR ARMREST BASE PANEL (for Driver Side) . Refer to REASSEMBLY [08/2012 - ] - Step 44
- INSTALL POWER WINDOW REGULATOR SWITCH ASSEMBLY WITH FRONT DOOR ARMREST BASE PANEL (for Front Passenger Side) . Refer to INSTALLATION [08/2012 - ] - Step 2
- INSTALL FRONT DOOR LOWER FRAME BRACKET GARNISH . Refer to REASSEMBLY [08/2012 - ] - Step 45
- INSTALL FRONT DOOR INSIDE HANDLE BEZEL PLUG . Refer to REASSEMBLY [08/2012 - ] - Step 46
- CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
- INSPECT SRS WARNING LIGHT
Refer to DIAGNOSIS SYSTEM [08/2012 - ]
- INITIALIZE POWER WINDOW CONTROL SYSTEM
Refer to INITIALIZATION [08/2012 - ]
