System Diagram [03/2012 - ]

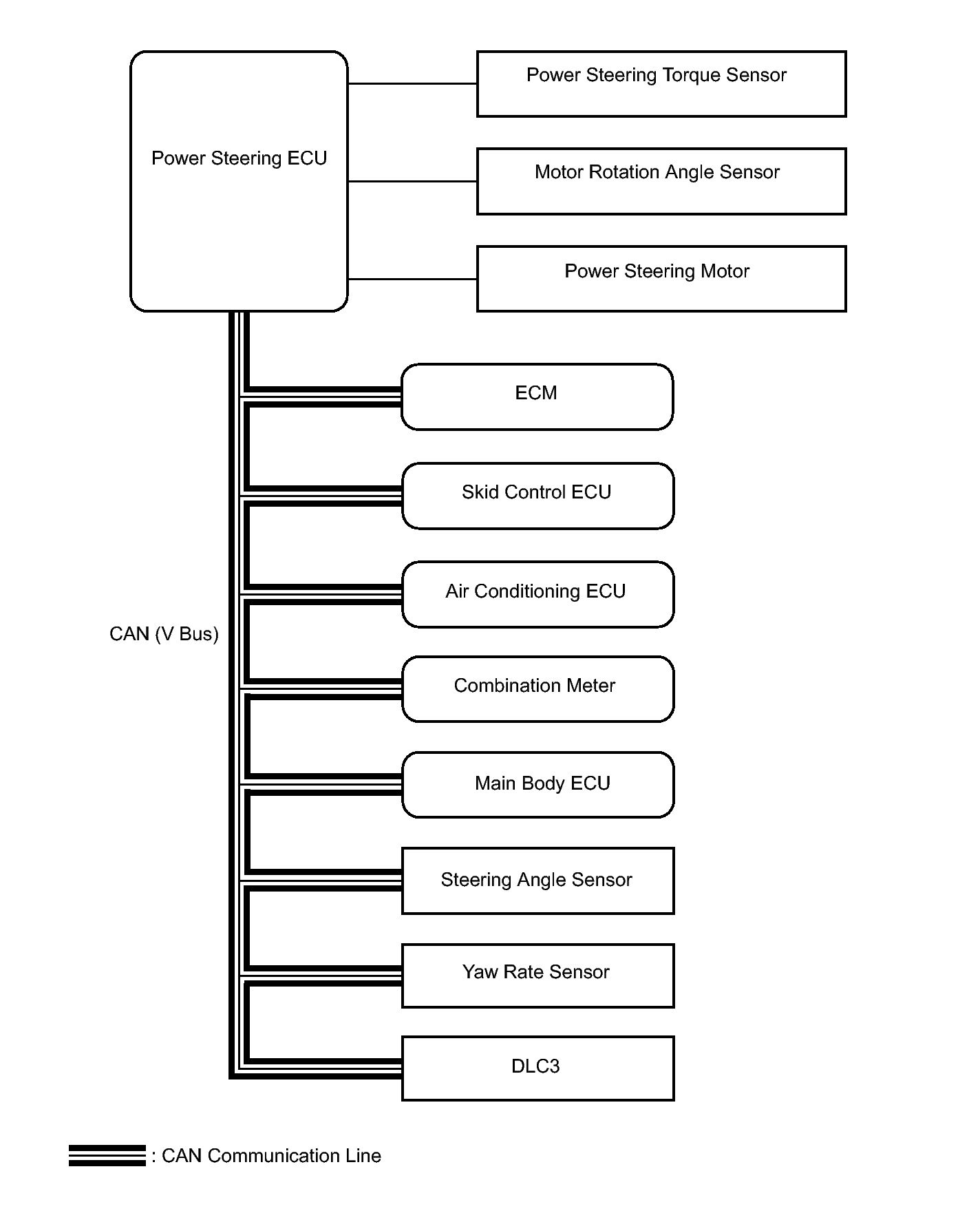

Fig 1: Identifying Power Steering System Diagram
GTY268808Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Transmitting ECU
(Transmitter)
Receiving ECU Signal Communication Method
ECM Power Steering ECU
  • Engine speed signal
  • Engine variation information signal
  • TC terminal condition
  • 2WD or 4WD information signal
  • Transmission information signal
  • Gear information signal
  • Diagnoses transmitting system No. signal
CAN
Skid Control ECU Power Steering ECU
  • Vehicle speed (SP1) status signal
  • Vehicle speed (SP1) signal
  • Test mode signal
  • VSC controlling signal
  • ABS controlling signal
  • FR, FL, RR and RL wheel speed signal
  • FR, FL, RR and RL wheel speed sensor error signal
  • Yaw rate 1 zero point signal
  • GL1 zero point value signal
  • Yaw G sensor installation information signal
  • Yaw rate zero point error signal
  • FR, FL, RR and RL wheel speed sensor power supply drop state signal
  • TRC operating signal
  • Stop light switch signal
  • Brake control distinction signal
  • Vehicle state quantity signal
  • Target additional torque signal
  • Target steering angle, target additional torque validity signal
  • Yaw rate 2 zero point value signal
  • GL 2 zero point value signal
  • G sensor zero point un-corrected status signal
  • Yaw rate zero point un-corrected status signal
  • Yaw rate zero point update information signal
  • Torque steer assist torque signal
  • Torque steer occurring signal
  • Steering vibration occurring signal
  • Torque steer assist torque validity signal
  • Torque steer drive torque signal
CAN
Steering Angle Sensor Power Steering ECU
  • Data continuity (valid/invalid) signal
  • +B open circuit signal
  • Sensor malfunction signal
  • Steering angle signal
  • Zero point memory (in sensor) valid/invalid signal
  • Zero point (stored in steering angle sensor) signal
CAN
Yaw Rate Sensor Power Steering ECU
  • Yaw rate sensor 1 and 2 signal
  • Yaw rate sensor 1and 2 (valid/invalid) signal
  • Sensor power supply voltage (IG) (valid/invalid) signal
  • Yaw rate sensor 1 and 2 error signal
  • GL1, GX and GL2, GY sensor signal
  • GL1, GX and GL2, GY sensor (valid/invalid) signal
  • GL1, GX and GL2, GY sensor error signal
  • Data output response non-request/request signal
  • Yaw G sensor CPU monitor signal
  • Sensor type distinction signal
  • Yaw rate difference value signal
CAN
Main Body ECU Power Steering ECU Destination Package 1 and 2 signal CAN
Power Steering ECU ECM EPS idle up request signal CAN
Power Steering ECU Air Conditioning ECU Loading control level signal CAN
Power Steering ECU Combination Meter
  • EPS light on request signal
  • EPS diagnostic information signal
CAN
Power Steering ECU Skid Control ECU
  • EPS cooperative control permission signal
  • EPS Fail
CAN
