Components [04/2013 - 08/2015]

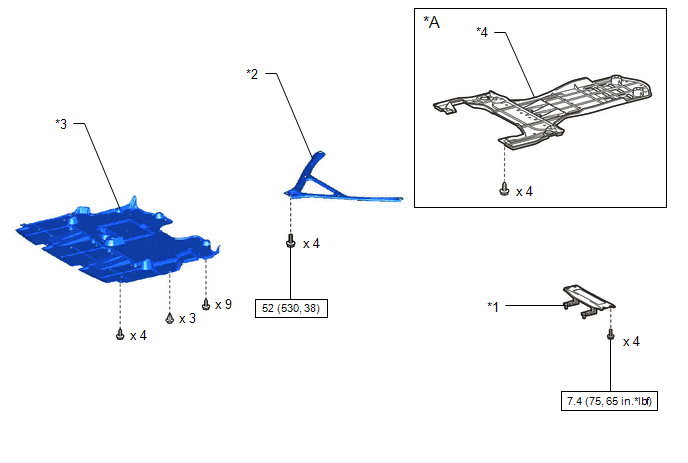

Fig 1: Automatic Transmission Assembly Replacement Components With Torque Specifications [04/2013 - 08/2015] (1 Of 2)
| *A | w/ No. 2 Engine Under Cover | - | - |
| *1 | ENGINE UNDER BRACE SUB-ASSEMBLY | *2 | FRONT SUSPENSION MEMBER BRACE |
| *3 | ENGINE UNDER COVER | *4 | NO. 2 ENGINE UNDER COVER |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

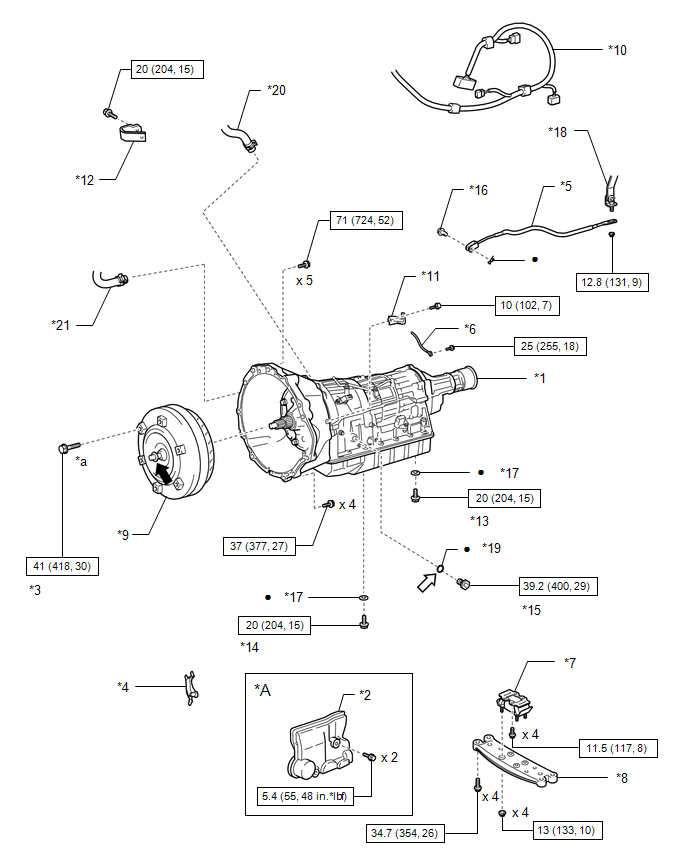

Fig 2: Automatic Transmission Assembly Replacement Components With Torque Specifications [04/2013 - 08/2015] (2 Of 2)
| *A | w/ Case Cover | - | - |
| *1 | AUTOMATIC TRANSMISSION ASSEMBLY | *2 | TRANSMISSION CASE COVER |
| *3 | DRIVE PLATE AND TORQUE CONVERTER ASSEMBLY SETTING BOLT | *4 | FLYWHEEL HOUSING SIDE COVER |
| *5 | FLOOR SHIFT GEAR SHIFTING ROD SUB-ASSEMBLY | *6 | NO. 2 EARTH WIRE |
| *7 | REAR NO. 1 ENGINE MOUNTING INSULATOR | *8 | REAR ENGINE MOUNTING MEMBER |
| *9 | TORQUE CONVERTER ASSEMBLY | *10 | WIRE HARNESS |
| *11 | WIRE HARNESS CLAMP BRACKET | *12 | HOSE CLAMP |
| *13 | DRAIN PLUG | *14 | OVERFLOW PLUG |
| *15 | REFILL PLUG | *16 | PIN |
| *17 | GASKET | *18 | LEVER |
| *19 | O-RING | *20 | WATER BY-PASS HOSE |
| *21 | NO. 2 WATER BY-PASS HOSE | - | - |
| *a | Black: x 1 Silver: x 5 |
- | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Clutch spline grease | Toyota Genuine ATF WS |
