Components [04/2013 - 08/2015]

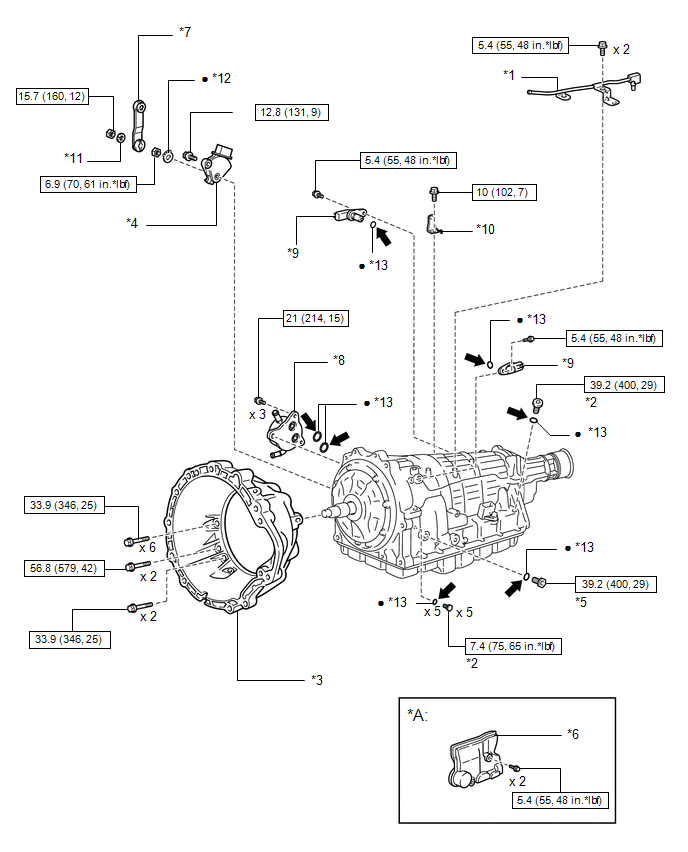

Fig 1: Automatic Transmission Unit Replacement Components With Torque Specifications [04/2013 - 08/2015] (1 Of 8)
| *A | w/ Case Cover | - | - |
| *1 | AUTOMATIC TRANSMISSION BREATHER TUBE | *2 | AUTOMATIC TRANSMISSION CASE PLUG |
| *3 | AUTOMATIC TRANSMISSION HOUSING | *4 | PARK/NEUTRAL POSITION SWITCH ASSEMBLY |
| *5 | REFILL PLUG | *6 | TRANSMISSION CASE COVER |
| *7 | TRANSMISSION CONTROL SHAFT LEVER RH | *8 | TRANSMISSION OIL COOLER |
| *9 | TRANSMISSION REVOLUTION SENSOR | *10 | WIRE HARNESS CLAMP BRACKET |
| *11 | SPRING WASHER | *12 | LOCK WASHER |
| *13 | O-RING | - | - |
| N.m (kgf/cm, ft.lbf) : Specified torque | • | Non-reusable part | |
| Toyota Genuine ATF WS | * | Precoated part |

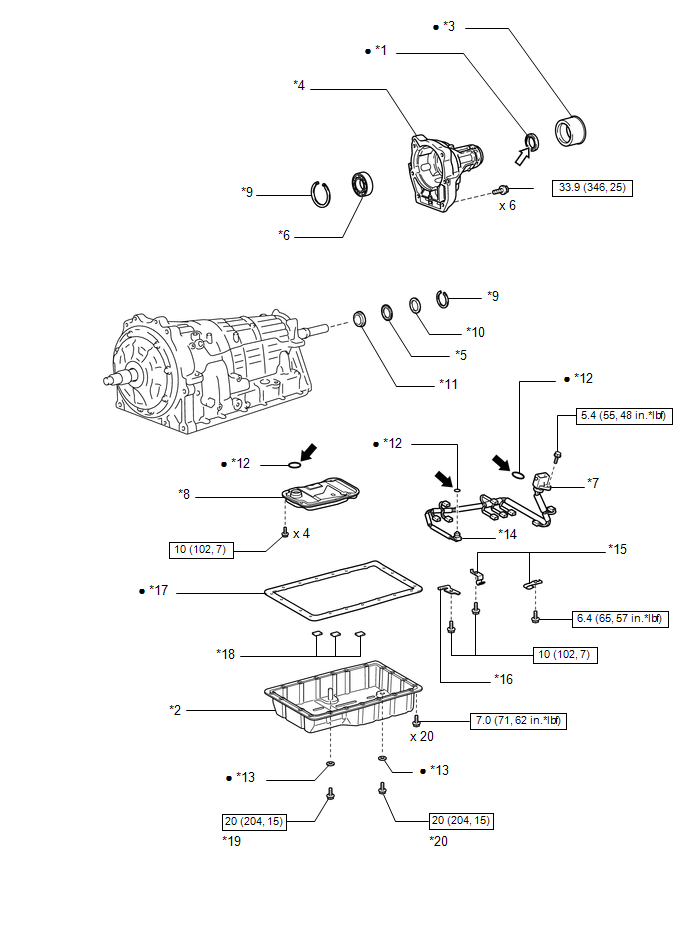

Fig 2: Automatic Transmission Unit Replacement Components With Torque Specifications [04/2013 - 08/2015] (2 Of 8)
| *1 | AUTOMATIC TRANSMISSION EXTENSION HOUSING OIL SEAL | *2 | AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY |
| *3 | EXTENSION HOUSING DUST DEFLECTOR | *4 | EXTENSION HOUSING SUB-ASSEMBLY |
| *5 | OUTPUT SHAFT THRUST BEARING | *6 | TRANSMISSION CASE ADAPTER RADIAL BALL BEARING |
| *7 | TRANSMISSION WIRE | *8 | VALVE BODY OIL STRAINER ASSEMBLY |
| *9 | SNAP RING | *10 | REAR OUTPUT SHAFT THRUST BEARING RACE |
| *11 | OUTPUT SHAFT THRUST BEARING RACE | *12 | O-RING |
| *13 | GASKET | *14 | ATF TEMPERATURE SENSOR |
| *15 | VALVE BODY WIRE HARNESS CLAMP | *16 | TEMPERATURE SENSOR CLAMP |
| *17 | AUTOMATIC TRANSMISSION OIL PAN GASKET | *18 | TRANSMISSION OIL CLEANER MAGNET |
| *19 | OVERFLOW PLUG | *20 | DRAIN PLUG |
| N.m (kgf/cm, ft.lbf) : Specified torque | • | Non-reusable part | |
| Toyota Genuine ATF WS | MP Grease | ||
| * | Precoated part | - | - |

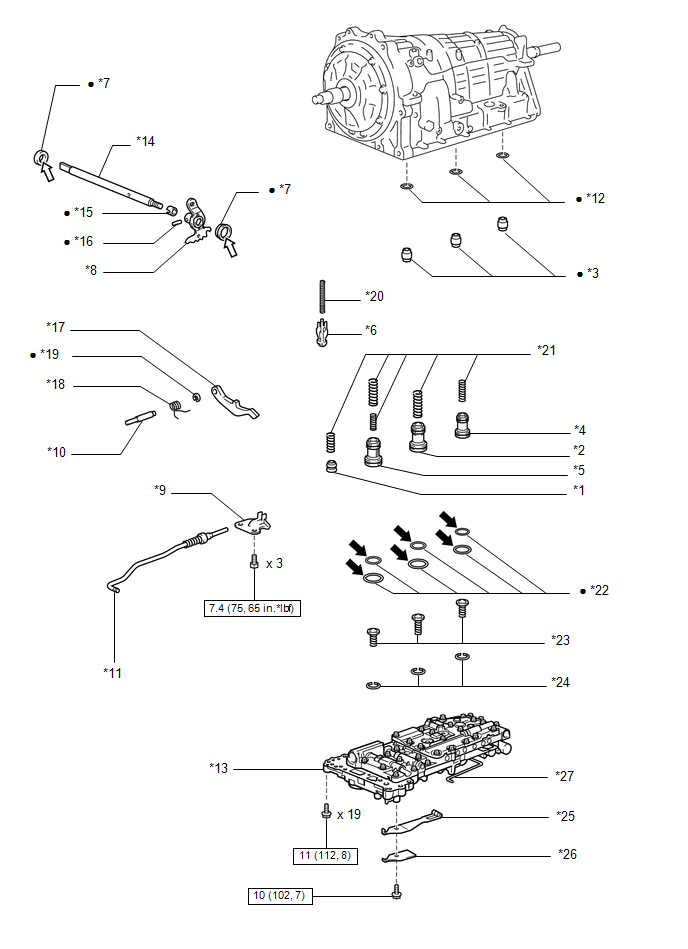

Fig 3: Automatic Transmission Unit Replacement Components With Torque Specifications [04/2013 - 08/2015] (3 Of 8)
| *1 | B-1 ACCUMULATOR VALVE | *2 | B-3 ACCUMULATOR PISTON |
| *3 | BRAKE DRUM GASKET | *4 | C-2 ACCUMULATOR PISTON |
| *5 | C-3 ACCUMULATOR PISTON | *6 | CHECK BALL BODY |
| *7 | MANUAL VALVE LEVER SHAFT OIL SEAL | *8 | MANUAL VALVE LEVER SUB-ASSEMBLY |
| *9 | PARKING LOCK PAWL BRACKET | *10 | PARKING LOCK PAWL SHAFT |
| *11 | PARKING LOCK ROD SUB-ASSEMBLY | *12 | TRANSMISSION CASE GASKET |
| *13 | TRANSMISSION VALVE BODY ASSEMBLY | *14 | MANUAL VALVE LEVER SHAFT |
| *15 | SPACER | *16 | SPRING PIN |
| *17 | PARKING LOCK PAWL | *18 | TORSION SPRING |
| *19 | E-RING | *20 | COMPRESSION SPRING |
| *21 | SPRING | *22 | O-RING |
| *23 | SPRING SUB-ASSEMBLY | *24 | SNAP RING |
| *25 | DETENT SPRING | *26 | DETENT SPRING COVER |
| *27 | MANUAL VALVE CONNECTING ROD SUB-ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf) : Specified torque | • | Non-reusable part | |
| Toyota Genuine ATF WS | MP Grease |

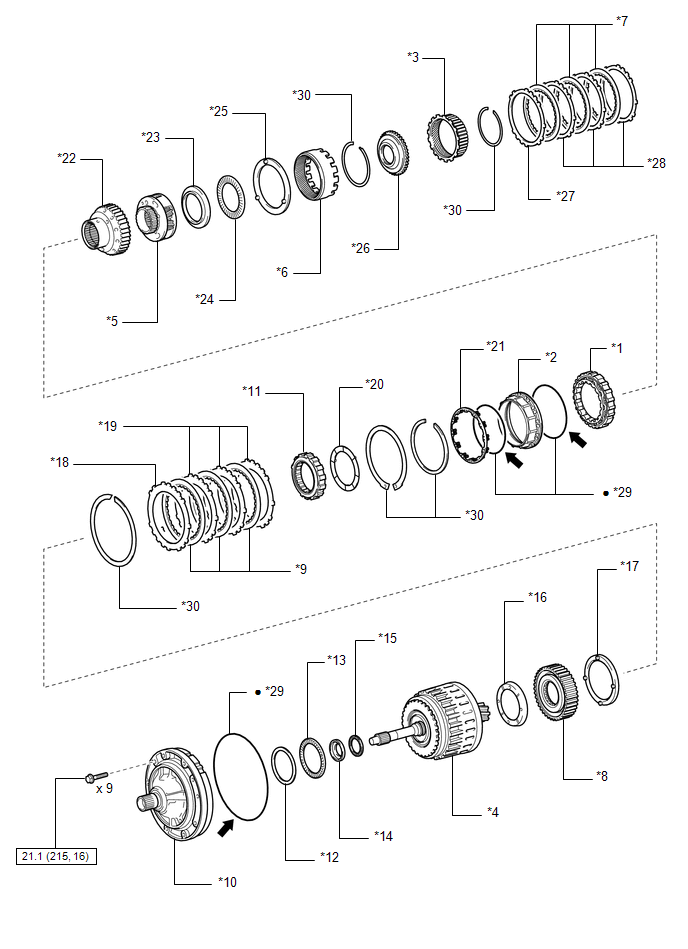

Fig 4: Automatic Transmission Unit Replacement Components With Torque Specifications [04/2013 - 08/2015] (4 Of 8)
| *1 | 2ND BRAKE CYLINDER | *2 | 2ND BRAKE PISTON |
| *3 | CENTER PLANETARY RING GEAR | *4 | CLUTCH DRUM AND INPUT SHAFT ASSEMBLY |
| *5 | FRONT PLANETARY GEAR ASSEMBLY | *6 | FRONT PLANETARY RING GEAR |
| *7 | NO. 1 BRAKE DISC | *8 | NO. 2 ONE-WAY CLUTCH ASSEMBLY |
| *9 | NO. 3 BRAKE DISC | *10 | OIL PUMP ASSEMBLY |
| *11 | ONE-WAY CLUTCH ASSEMBLY | *12 | NO. 1 THRUST BEARING RACE |
| *13 | THRUST NEEDLE ROLLER BEARING | *14 | INPUT SHAFT FRONT THRUST BEARING RACE |
| *15 | INPUT SHAFT FRONT THRUST NEEDLE ROLLER BEARING | *16 | INPUT SHAFT CLUTCH DRUM THRUST WASHER |
| *17 | CLUTCH DRUM THRUST WASHER | *18 | NO. 3 BRAKE FLANGE |
| *19 | NO. 3 BRAKE PLATE | *20 | NO. 1 PLANETARY CARRIER THRUST WASHER |
| *21 | NO. 3 BRAKE PISTON RETURN SPRING SUB-ASSEMBLY | *22 | ONE-WAY CLUTCH INNER RACE SUB-ASSEMBLY |
| *23 | FRONT PLANETARY FLANGE REAR THRUST BEARING RACE | *24 | FRONT PLANETARY FLANGE THRUST NEEDLE ROLLER BEARING |
| *25 | NO. 2 PLANETARY CARRIER THRUST WASHER | *26 | FRONT PLANETARY RING GEAR FLANGE SUB-ASSEMBLY |
| *27 | NO. 1 BRAKE FLANGE | *28 | NO. 1 BRAKE PLATE |
| *29 | O-RING | *30 | SNAP RING |
| N.m (kgf/cm, ft.lbf) : Specified torque | • | Non-reusable part | |
| Toyota Genuine ATF WS | - | - |
Fig 5: Automatic Transmission Unit Replacement Components With Torque Specifications [04/2013 - 08/2015] (5 Of 8)

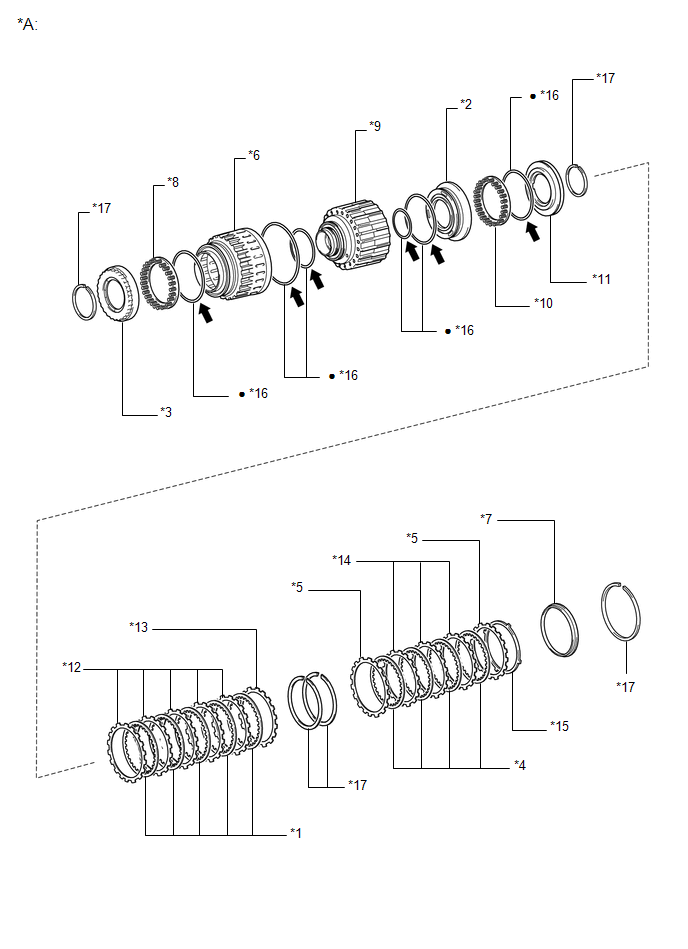

| *A | CLUTCH DRUM AND INPUT SHAFT ASSEMBLY: | - | - |
| *1 | DIRECT CLUTCH DISK | *2 | DIRECT CLUTCH PISTON SUB-ASSEMBLY |
| *3 | NO. 3 CLUTCH BALANCER | *4 | REVERSE CLUTCH DISC |
| *5 | REVERSE CLUTCH FLANGE | *6 | REVERSE CLUTCH PISTON SUB-ASSEMBLY |
| *7 | REVERSE CLUTCH REACTION SLEEVE | *8 | REVERSE CLUTCH RETURN SPRING SUB-ASSEMBLY |
| *9 | REVERSE CLUTCH DRUM SUB-ASSEMBLY | *10 | DIRECT CLUTCH RETURN SPRING SUB-ASSEMBLY |
| *11 | NO. 2 CLUTCH BALANCER | *12 | DIRECT CLUTCH PLATE |
| *13 | DIRECT CLUTCH FLANGE | *14 | REVERSE CLUTCH PLATE |
| *15 | CLUTCH CUSHION PLATE | *16 | O-RING |
| *17 | SNAP RING | - | - |
| • | Non-reusable part | Toyota Genuine ATF WS |

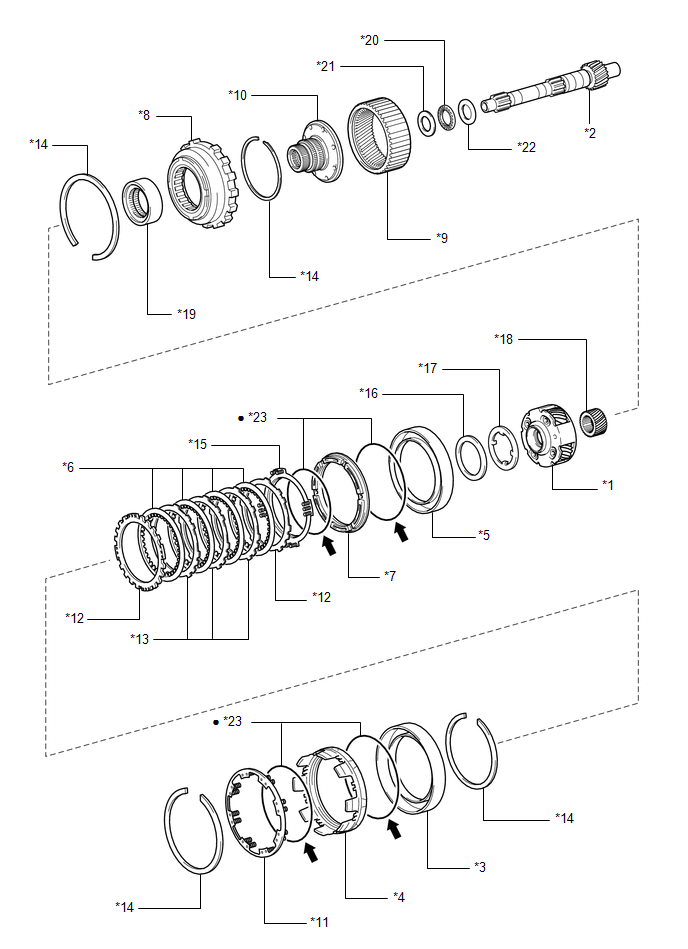

Fig 6: Automatic Transmission Unit Replacement Components With Torque Specifications [04/2013 - 08/2015] (6 Of 8)
| *A | CLUTCH DRUM AND INPUT SHAFT ASSEMBLY | - | - |
| *1 | CLUTCH DRUM OIL SEAL RING | *2 | COAST CLUTCH DISC |
| *3 | COAST CLUTCH HUB SUB-ASSEMBLY | *4 | FORWARD CLUTCH DISC |
| *5 | FORWARD CLUTCH HUB SUB-ASSEMBLY | *6 | FORWARD CLUTCH PISTON SUB-ASSEMBLY |
| *7 | INPUT SHAFT SUB-ASSEMBLY | *8 | NO. 1 CLUTCH BALANCER |
| *9 | NO. 4 ONE-WAY CLUTCH ASSEMBLY | *10 | REVERSE CLUTCH HUB SUB-ASSEMBLY |
| *11 | COAST CLUTCH PISTON | *12 | FORWARD CLUTCH RETURN SPRING SUB-ASSEMBLY |
| *13 | COAST CLUTCH PLATE | *14 | COAST CLUTCH FLANGE |
| *15 | CLUTCH CUSHION PLATE | *16 | FORWARD CLUTCH PLATE |
| *17 | FORWARD CLUTCH FLANGE | *18 | INPUT SHAFT REAR THRUST BEARING RACE |
| *19 | THRUST NEEDLE ROLLER BEARING | *20 | NO. 2 CLUTCH HUB THRUST WASHER |
| *21 | NO. 2 THRUST BEARING RACE | *22 | THRUST NEEDLE ROLLER BEARING |
| *23 | NO. 3 CLUTCH HUB THRUST WASHER | *24 | SNAP RING |
| *25 | D-RING | *26 | O-RING |
| • | Non-reusable part | Toyota Genuine ATF WS |

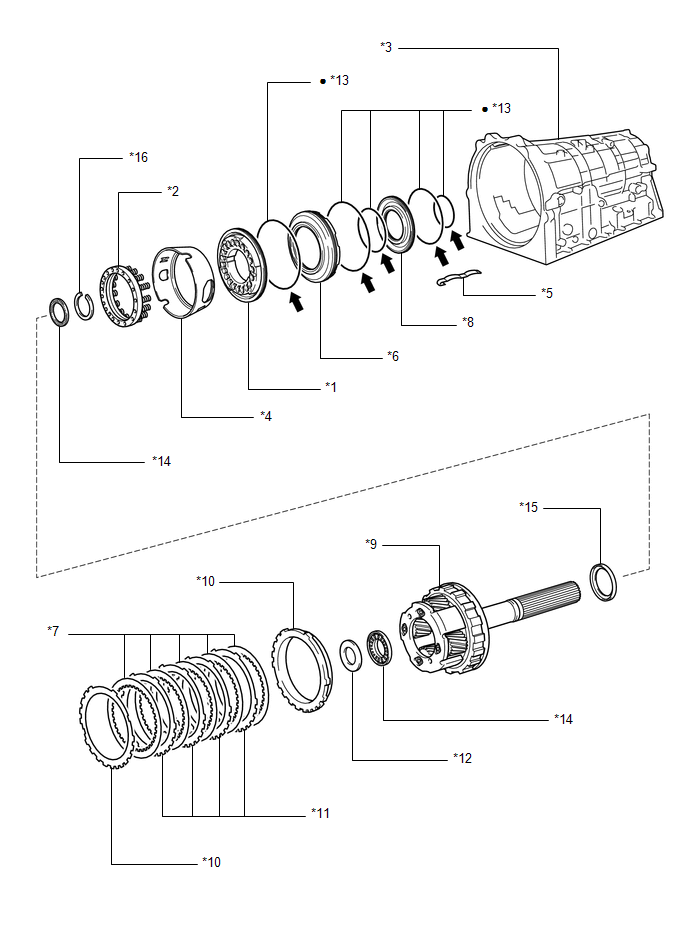

Fig 7: Automatic Transmission Unit Replacement Components With Torque Specifications [04/2013 - 08/2015] (7 Of 8)
| *1 | CENTER PLANETARY GEAR ASSEMBLY | *2 | INTERMEDIATE SHAFT |
| *3 | NO. 1 BRAKE CYLINDER | *4 | NO. 1 BRAKE PISTON |
| *5 | NO. 2 BRAKE CYLINDER | *6 | NO. 2 BRAKE DISC |
| *7 | NO. 2 BRAKE PISTON | *8 | NO. 3 ONE-WAY CLUTCH ASSEMBLY |
| *9 | REAR PLANETARY RING GEAR | *10 | REAR PLANETARY RING GEAR FLANGE SUB-ASSEMBLY |
| *11 | BRAKE PISTON RETURN SPRING SUB-ASSEMBLY | *12 | NO. 2 BRAKE FLANGE |
| *13 | NO. 2 BRAKE PLATE | *14 | SNAP RING |
| *15 | NO. 2 BRAKE PISTON RETURN SPRING SUB-ASSEMBLY | *16 | THRUST NEEDLE ROLLER BEARING |
| *17 | NO. 4 THRUST BEARING RACE | *18 | PLANETARY SUN GEAR |
| *19 | ONE-WAY CLUTCH INNER RACE | *20 | THRUST NEEDLE ROLLER BEARING |
| *21 | NO. 7 THRUST BEARING RACE | *22 | NO. 8 THRUST BEARING RACE |
| *23 | O-RING | - | - |
| • | Non-reusable part | Toyota Genuine ATF WS |

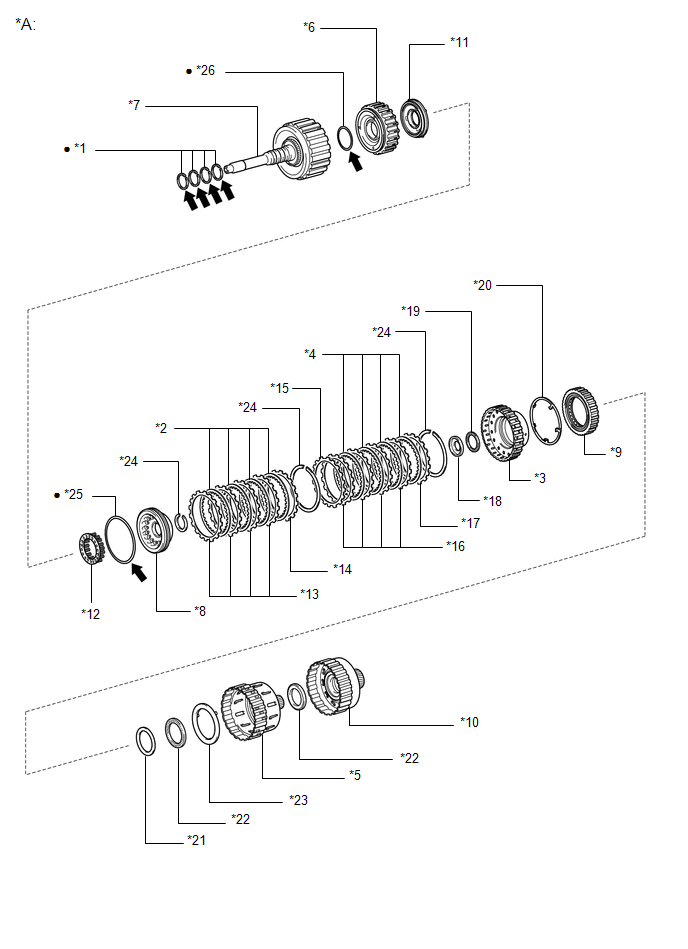

Fig 8: Automatic Transmission Unit Replacement Components With Torque Specifications [04/2013 - 08/2015] (8 Of 8)
| *1 | 1ST AND REVERSE BRAKE PISTON | *2 | 1ST AND REVERSE BRAKE RETURN SPRING SUB-ASSEMBLY |
| *3 | AUTOMATIC TRANSMISSION CASE SUB-ASSEMBLY | *4 | BRAKE APPLY TUBE |
| *5 | BRAKE PLATE STOPPER SPRING | *6 | BRAKE REACTION SLEEVE |
| *7 | NO. 4 BRAKE DISC | *8 | NO. 4 BRAKE PISTON |
| *9 | REAR PLANETARY GEAR ASSEMBLY | *10 | NO. 4 BRAKE FLANGE |
| *11 | NO. 4 BRAKE PLATE | *12 | THRUST BEARING RACE |
| *13 | O-RING | *14 | THRUST NEEDLE ROLLER BEARING |
| *15 | NO. 9 THRUST BEARING RACE | *16 | SNAP RING |
| • | Non-reusable part | Toyota Genuine ATF WS |
