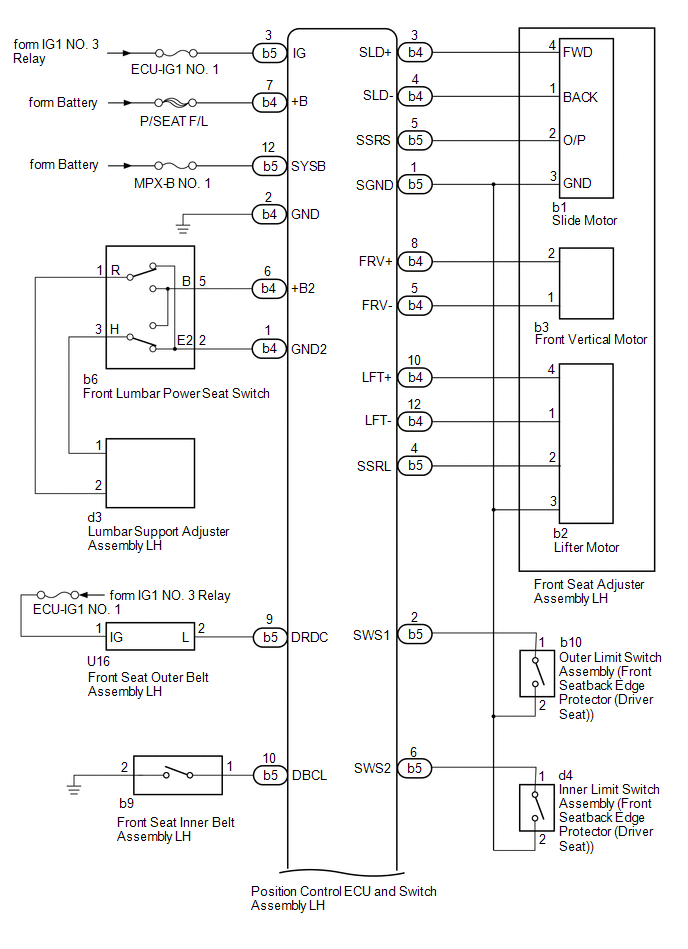

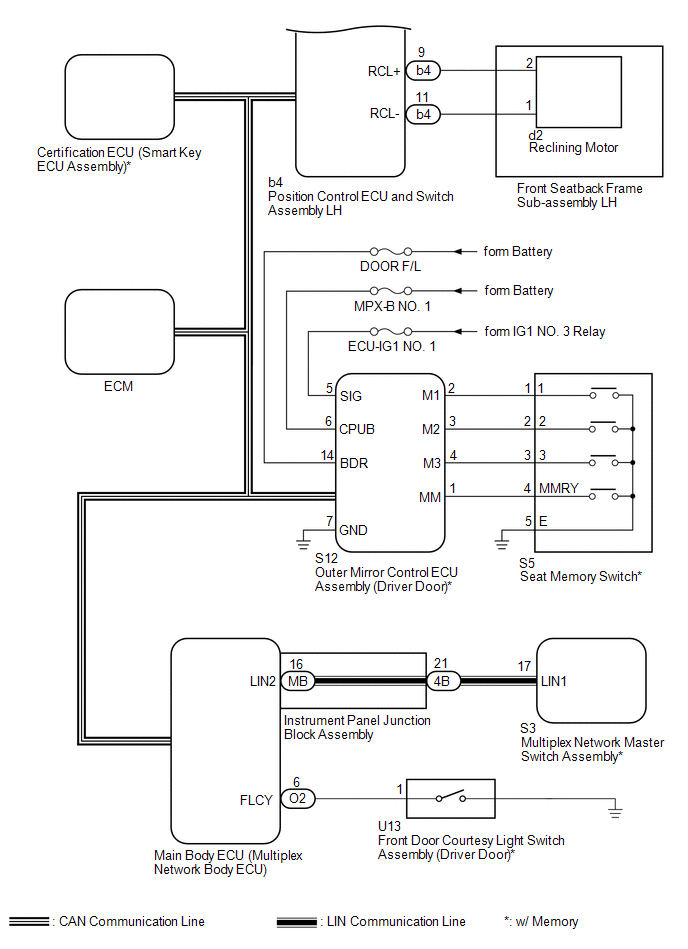

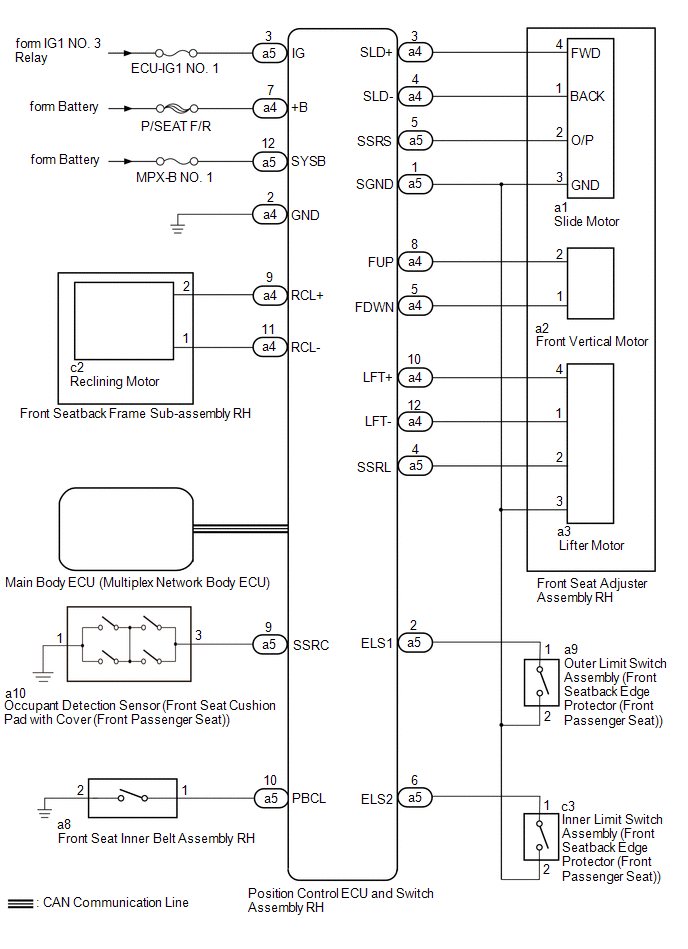

| ECM |
Main Body ECU (Multiplex Network Body ECU) |
- Transmission information
- Shift position P signal
|
CAN |
| Outer Mirror Control ECU Assembly (Driver Door) |
Main Body ECU (Multiplex Network Body ECU) |
- M1 switch signal
- M2 switch signal
- M3 switch signal
- SET switch signal
|
CAN |
| Main Body ECU (Multiplex Network Body ECU) |
Position Control ECU and Switch Assembly LH |
- Shift position P signal
- Vehicle speed signal
- Transmission information
- Driving position buzzer request
- Driver seat position request
- Driver seat position data
|
CAN |
| Certification ECU (Smart Key ECU Assembly) |
Main Body ECU (Multiplex Network Body ECU) |
- Engine switch signal
- Memory call replay request
- Key identification No. 1 to No. 7 acquisition condition
|
CAN |
| Position Control ECU and Switch Assembly LH |
Main Body ECU (Multiplex Network Body ECU) |
- State signal of driver seat
- State signal of driving position buzzer
|
CAN |
| Multiplex Network Master Switch Assembly |
Main Body ECU (Multiplex Network Body ECU) |
Door control switch signal |
LIN |
