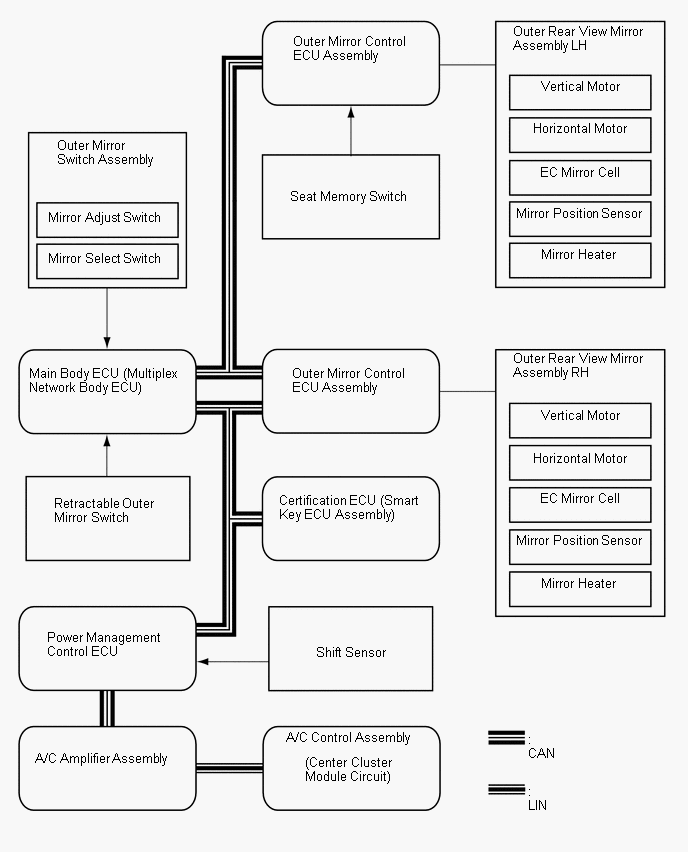

System Diagram [08/2014 - ]
COMMUNICATION TABLE
| Sender | Receiver | Signal / Signal Condition | Line |
|---|---|---|---|
| A/C amplifier assembly | Outer mirror control ECU assembly (driver side) | Mirror heater drive request signal / Operation command or stop command | CAN |
| A/C amplifier assembly | Outer mirror control ECU assembly (front passenger side) | Mirror heater drive request signal / Operation command or stop command | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (driver side) | Power switch signal / on (IG) or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (front passenger side) | Power switch signal / on (IG) or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (driver side) | Power switch on (ACC) signal /on (ACC) or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (front passenger side) | Power switch on (ACC) signal /on (ACC) or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (driver side) | Outer mirror RH select switch signal / on or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (front passenger side) | Outer mirror RH select switch signal / on or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (driver side) | Outer mirror LH select switch signal / on or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (front passenger side) | Outer mirror LH select switch signal / on or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (driver side) | Mirror adjust switch signal (Right) / on or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (front passenger side) | Mirror adjust switch signal (Right) / on or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (driver side) | Mirror adjust switch signal (Left) / on or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (front passenger side) | Mirror adjust switch signal (Left) / on or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (driver side) | Mirror adjust switch signal (Up) / on or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (front passenger side) | Mirror adjust switch signal (Up) / on or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (driver side) | Mirror adjust switch signal (Down) / on or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (front passenger side) | Mirror adjust switch signal (Down) / on or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (driver side) | Steering wheel signal | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (front passenger side) | Steering wheel signal | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (driver side) | Mirror position request signal / memory request, reverse memory request, memory call request, reverse request or return request | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (front passenger side) | Mirror position request signal / memory request, reverse memory request, memory call request, reverse request or return request | CAN |
| Outer mirror control ECU assembly (driver side) | Main body ECU (multiplex network body ECU) | Outer mirror LH state signal / Manual operation, memory operation, reverse operation or return operation | CAN |
| Outer mirror control ECU assembly (front passenger side) | Main body ECU (multiplex network body ECU) | Outer mirror RH state signal / Manual operation, memory operation, reverse operation or return operation | CAN |
| Outer mirror control ECU assembly (driver side) | Main body ECU (multiplex network body ECU) | M1 switch signal | CAN |
| Outer mirror control ECU assembly (driver side) | Main body ECU (multiplex network body ECU) | M2 switch signal | CAN |
| Outer mirror control ECU assembly (driver side) | Main body ECU (multiplex network body ECU) | M3 switch signal | CAN |
| Outer mirror control ECU assembly (driver side) | Main body ECU (multiplex network body ECU) | SET switch signal | CAN |
| Seat memory switch | Outer mirror control ECU assembly (driver side) | M1 switch signal | Local communication |
| Seat memory switch | Outer mirror control ECU assembly (driver side) | M2 switch signal | Local communication |
| Seat memory switch | Outer mirror control ECU assembly (driver side) | M3 switch signal | Local communication |
| Seat memory switch | Outer mirror control ECU assembly (driver side) | SET switch signal | Local communication |
