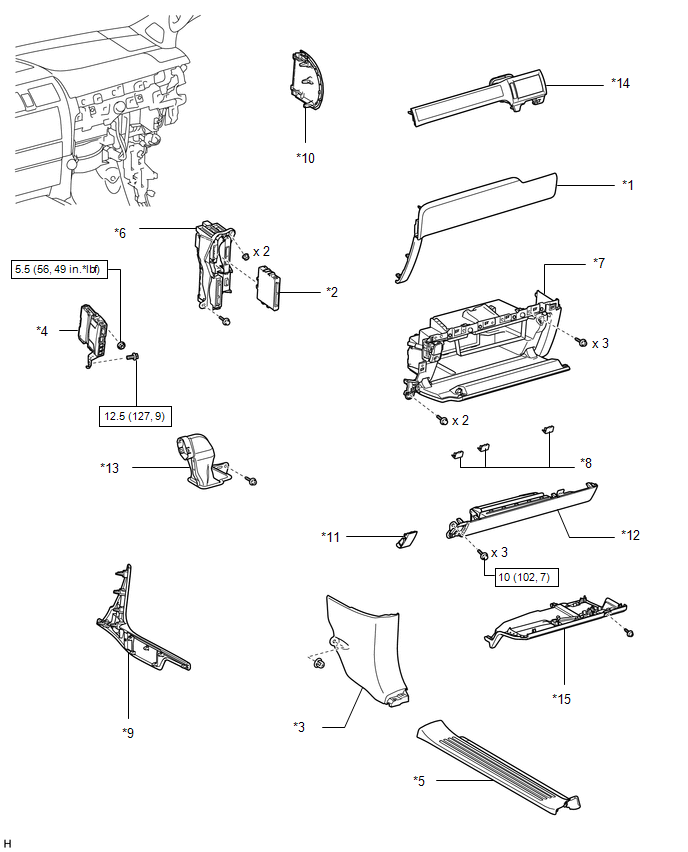

| Callout |
Description |
Callout |
Description |
| *1 |
CENTER INSTRUMENT CLUSTER FINISH PANEL GARNISH |
*2 |
CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
| *3 |
COWL SIDE TRIM BOARD RH |
*4 |
DCM (TELEMATICS TRANSCEIVER) |
| *5 |
DOOR SCUFF PLATE ASSEMBLY RH |
*6 |
ECU INTEGRATION BOX RH |
| *7 |
INSTRUMENT PANEL BOX ASSEMBLY |
*8 |
INSTRUMENT PANEL BOX DOOR COVER |
| *9 |
INSTRUMENT PANEL FINISH PANEL END RH |
*10 |
INSTRUMENT SIDE PANEL RH |
| *11 |
LOWER INSTRUMENT COVER LH |
*12 |
LOWER NO. 2 INSTRUMENT PANEL AIRBAG ASSEMBLY |
| *13 |
NO. 2 AIR DUCT SUB-ASSEMBLY |
*14 |
NO. 2 INSTRUMENT PANEL REGISTER ASSEMBLY |
| *15 |
NO. 2 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY |
- |
- |
 |
N*m (kgf*cm, ft.*lbf): Specified torque |
- |
- |
