Components [10/2014 - 09/2017]

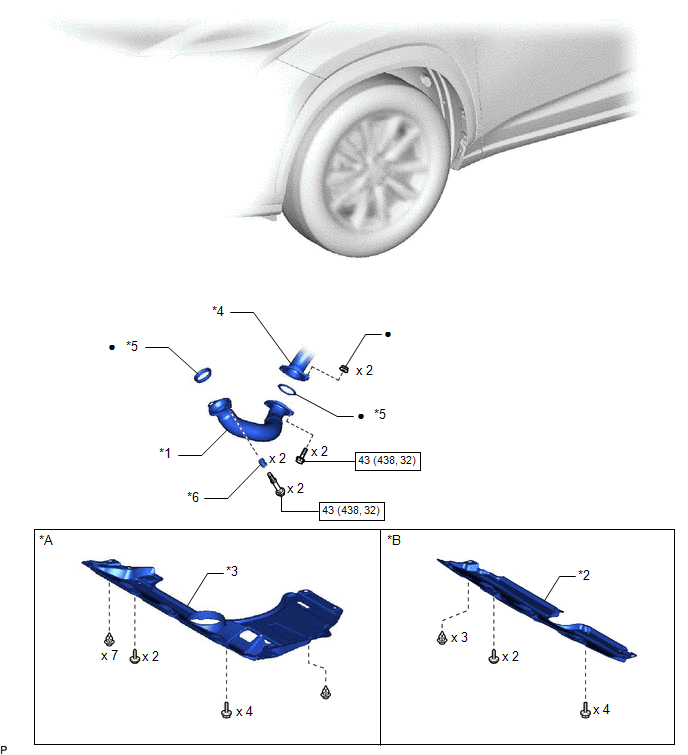

Fig 1: Monolithic Converter Replacement Components With Torque Specifications [10/2014 - 09/2017] (1 Of 3)
| Callout | Description | Callout | Description |
| *A | for Sport Package | *B | except Sport Package |
| *1 | FRONT EXHAUST PIPE SUB-ASSEMBLY | *2 | NO. 1 ENGINE UNDER COVER |
| *3 | NO. 1 ENGINE UNDER COVER ASSEMBLY | *4 | FRONT NO. 2 EXHAUST PIPE SUB-ASSEMBLY |
| *5 | GASKET | *6 | COMPRESSION SPRING |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |

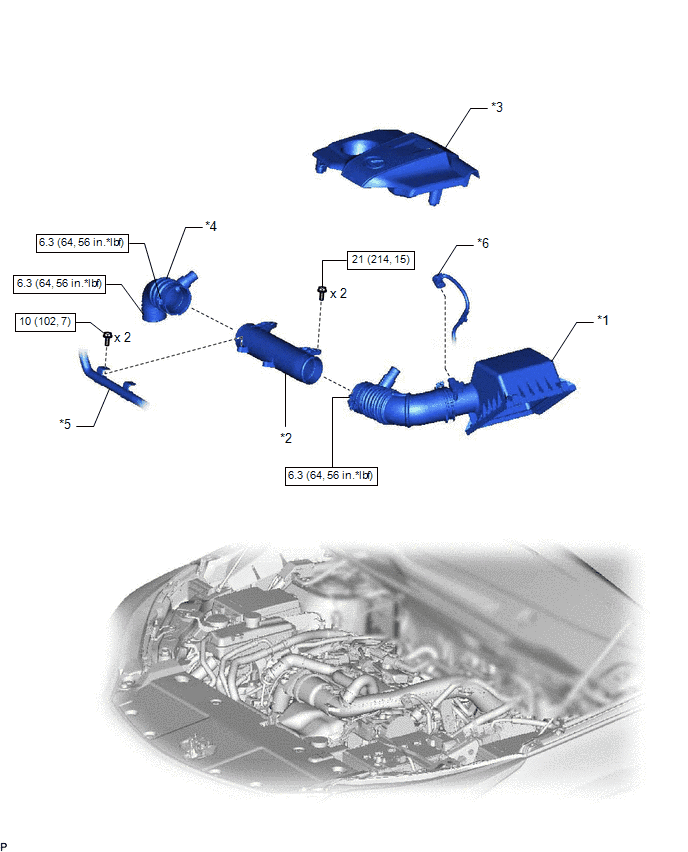

Fig 2: Monolithic Converter Replacement Components With Torque Specifications [10/2014 - 09/2017] (2 Of 3)
| Callout | Description | Callout | Description |
| *1 | AIR CLEANER CAP WITH AIR CLEANER HOSE | *2 | INTAKE AIR CONNECTOR |
| *3 | NO. 1 ENGINE COVER SUB-ASSEMBLY | *4 | NO. 2 AIR CLEANER HOSE |
| *5 | NO. 1 SUB RADIATOR HOSE | *6 | MASS AIR FLOW METER CONNECTOR |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

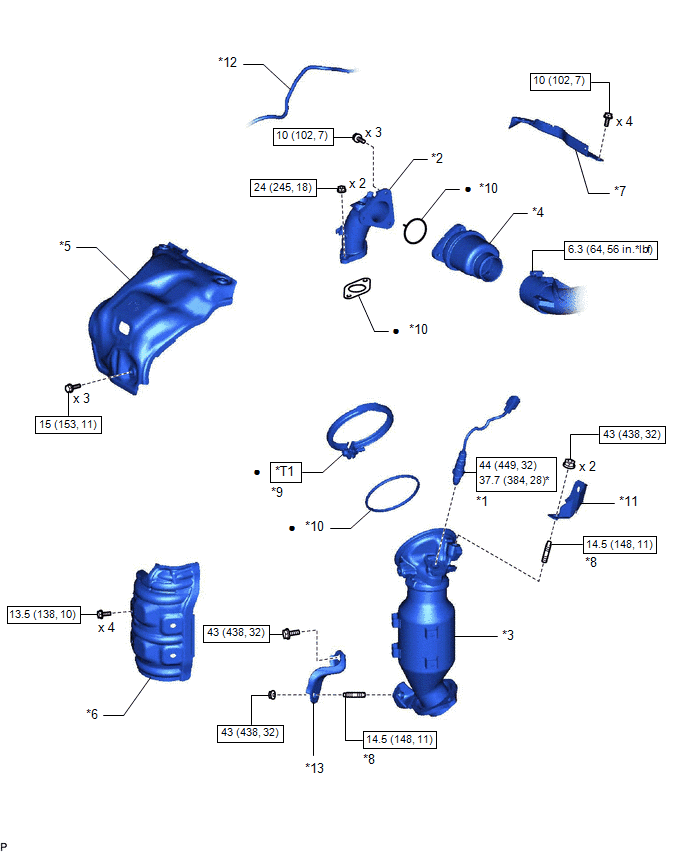

Fig 3: Monolithic Converter Replacement Components With Torque Specifications [10/2014 - 09/2017] (3 Of 3)
| Callout | Description | Callout | Description |
| *1 | AIR FUEL RATIO SENSOR | *2 | COMPRESSOR OUTLET ELBOW |
| *3 | EXHAUST MANIFOLD CONVERTER SUB-ASSEMBLY | *4 | INTAKE AIR RESONATOR |
| *5 | NO. 1 EXHAUST MANIFOLD HEAT INSULATOR | *6 | NO. 2 EXHAUST MANIFOLD HEAT INSULATOR |
| *7 | NO. 5 EXHAUST MANIFOLD HEAT INSULATOR | *8 | STUD BOLT |
| *9 | EXHAUST PIPE CLAMP | *10 | GASKET |
| *11 | TURBOCHARGER STAY | *12 | VACUUM TRANSMITTING HOSE ASSEMBLY |
| *13 | MANIFOLD STAY | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | * | for use with SST | |
| • | Non-reusable part | - | - |
| *T1 | for Type A: 23 (235, 17) for Type B: 18 (184, 13) |
- | - |
