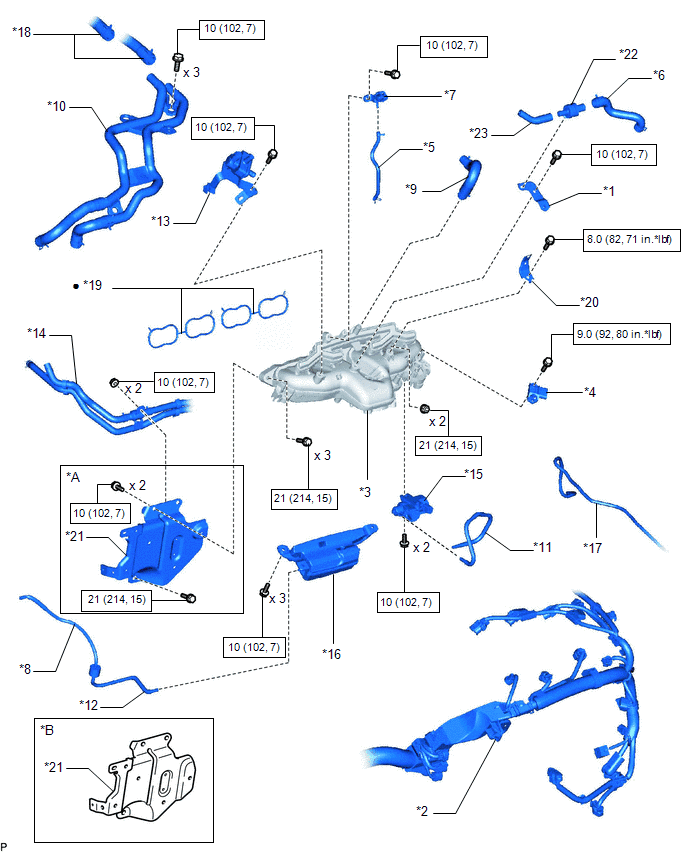

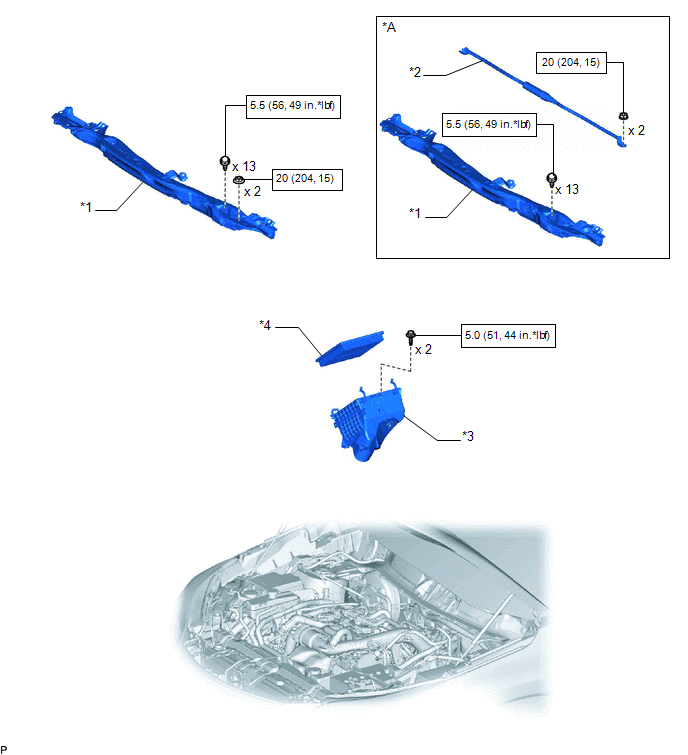

| Callout |
Description |
Callout |
Description |
| *A |
for Type A |
*B |
for Type B |
| *1 |
BRACKET |
*2 |
ENGINE WIRE |
| *3 |
INTAKE MANIFOLD |
*4 |
NO. 1 TURBO PRESSURE SENSOR |
| *5 |
NO. 1 VACUUM TRANSMITTING HOSE |
*6 |
NO. 2 FUEL VAPOR FEED HOSE |
| *7 |
NO. 2 TURBO PRESSURE SENSOR |
*8 |
NO. 2 VACUUM TRANSMITTING HOSE ASSEMBLY |
| *9 |
NO. 2 PCV HOSE |
*10 |
NO. 2 WATER BY-PASS PIPE |
| *11 |
NO. 3 VACUUM TRANSMITTING HOSE ASSEMBLY |
*12 |
NO. 4 VACUUM TRANSMITTING HOSE ASSEMBLY |
| *13 |
PURGE VSV |
*14 |
THROTTLE BODY WATER BY-PASS HOSE |
| *15 |
VACUUM REGULATING VALVE ASSEMBLY |
*16 |
VACUUM SURGE TANK |
| *17 |
VACUUM TRANSMITTING HOSE ASSEMBLY |
*18 |
WATER BY-PASS HOSE |
| *19 |
INTAKE MANIFOLD GASKET |
*20 |
WIRE HARNESS CLAMP BRACKET |
| *21 |
INTERCOOLER SUPPORT BRACKET SUB-ASSEMBLY |
*22 |
CHECK VALVE |
| *23 |
NO. 1 FUEL VAPOR FEED HOSE |
- |
- |
 |
N*m (kgf*cm, ft.*lbf) : Specified torque |
• |
Non-reusable part |
