Components [09/2014 - ]
WARNING: This page does not describe the selected car, but rather 19 other vehicles, including the 2024 Lexus RC 350, 2024 Lexus RC 300, 2023 Lexus RC 350, 2023 Lexus RC 300, and 2022 Lexus RC 350. However, it is still accessible from the selected car via links, so may be relevant.

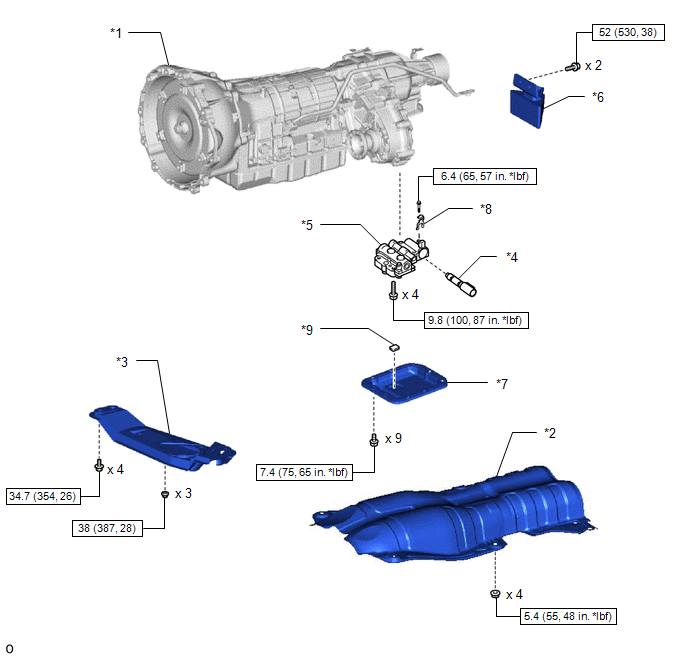

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | AUTOMATIC TRANSMISSION WITH TRANSFER ASSEMBLY | *2 | FRONT NO. 1 FLOOR HEAT INSULATOR |
| *3 | REAR ENGINE MOUNTING MEMBER | *4 | TRANSFER CONTROL SOLENOID ASSEMBLY |
| *5 | TRANSFER CONTROL VALVE BODY ASSEMBLY | *6 | TRANSFER DYNAMIC DAMPER |
| *7 | TRANSFER OIL PAN SUB-ASSEMBLY | *8 | SOLENOID LOCK PLATE |
| *9 | TRANSFER OIL CLEANER MAGNET | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
