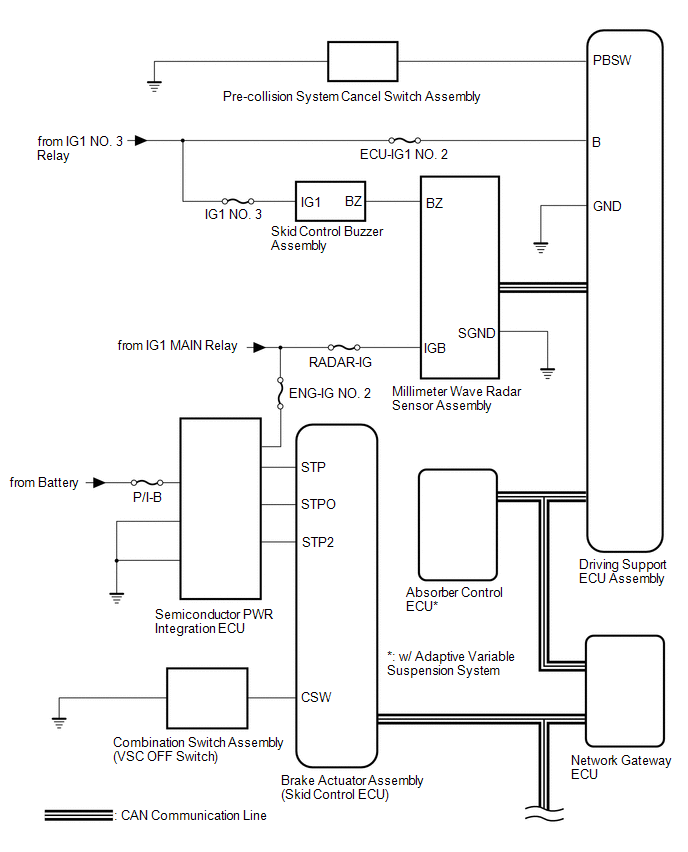

System Diagram [09/2014 - 11/2017]
COMMUNICATION TABLE
| Sender | Receiver | Signal | Line |
|---|---|---|---|
| Driving Support ECU Assembly | Brake Actuator Assembly (Skid Control ECU) |
|
CAN |
| Driving Support ECU Assembly | Combination Meter Assembly |
|
CAN |
| Driving Support ECU Assembly | Absorber Control ECU* | Absorber control signal | CAN |
| Driving Support ECU Assembly | Millimeter Wave Radar Sensor Assembly | Pre-collision alarm signal | CAN |
| Brake Actuator Assembly (Skid Control ECU) | Driving Support ECU Assembly | Vehicle speed signal | CAN |
| Yaw Rate Sensor | Driving Support ECU Assembly | Vehicle yaw rate sensor signal | CAN |
| Main Body ECU (Multiplex Network Body ECU) | Driving Support ECU Assembly | Vehicle specification information (destination, steering wheel position) signal | CAN |
| Spiral with Sensor Cable Sub-assembly (Steering Angle Sensor) | Driving Support ECU Assembly | Steering angle sensor signal | CAN |
| ECM | Driving Support ECU Assembly |
|
CAN |
| Millimeter Wave Radar Sensor Assembly | Driving Support ECU Assembly |
|
CAN |
- *: w/ Adaptive Variable Suspension System
