Components [10/2015 - 11/2017]

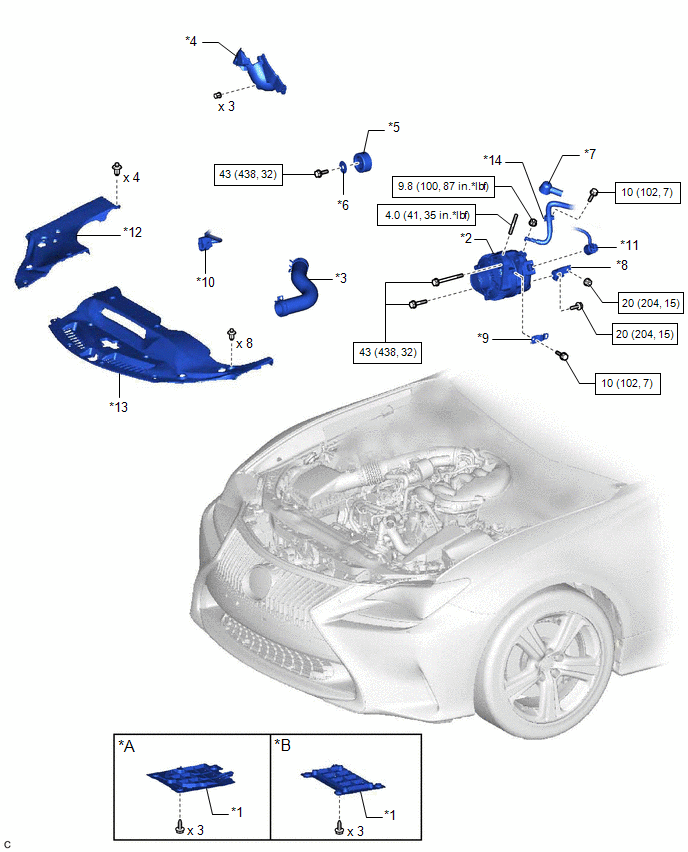

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for 2WD | *B | for AWD |
| *1 | CENTER NO. 4 ENGINE UNDER COVER | *2 | GENERATOR ASSEMBLY |
| *3 | NO. 1 RADIATOR HOSE | *4 | NO. 2 ENGINE COVER SUB-ASSEMBLY |
| *5 | NO. 2 IDLER PULLEY SUB-ASSEMBLY | *6 | NO. 2 IDLER PULLEY COVER PLATE |
| *7 | TERMINAL CAP | *8 | GENERATOR BRACKET |
| *9 | WIRE HARNESS BRACKET | *10 | COOLING FAN ECU CONNECTOR |
| *11 | GENERATOR ASSEMBLY CONNECTOR | *12 | ENGINE ROOM SIDE COVER |
| *13 | COOL AIR INTAKE DUCT SEAL | *14 | ENGINE WIRE BRACKET |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

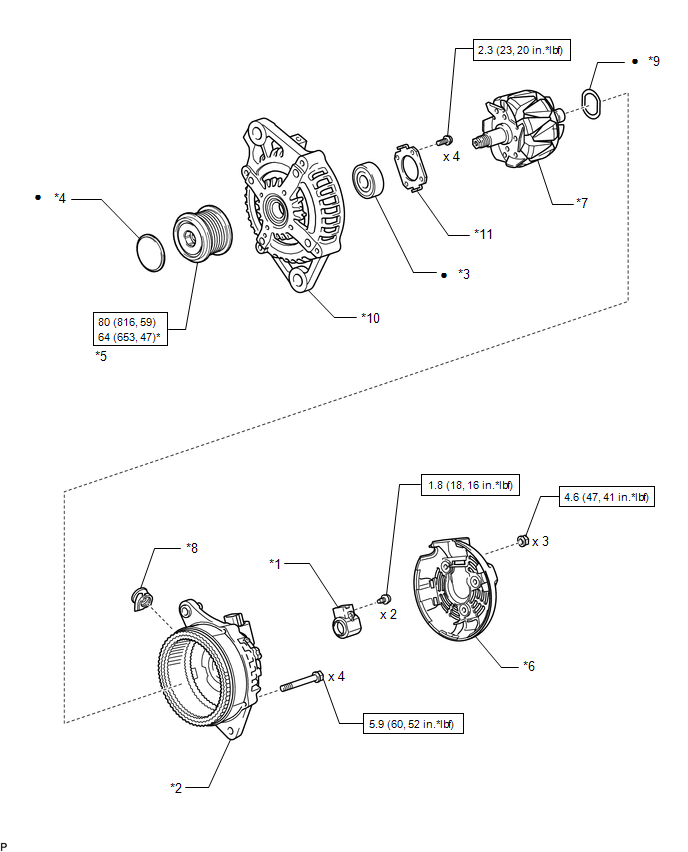

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | GENERATOR BRUSH HOLDER ASSEMBLY | *2 | GENERATOR COIL ASSEMBLY |
| *3 | GENERATOR DRIVE END FRAME BEARING | *4 | GENERATOR PULLEY CAP |
| *5 | GENERATOR PULLEY WITH CLUTCH | *6 | GENERATOR REAR END COVER |
| *7 | GENERATOR ROTOR ASSEMBLY | *8 | GENERATOR TERMINAL INSULATOR |
| *9 | WASHER | *10 | GENERATOR DRIVE END FRAME |
| *11 | RETAINER PLATE | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | * | For use with SST | |
| • | Non-reusable part | - | - |
