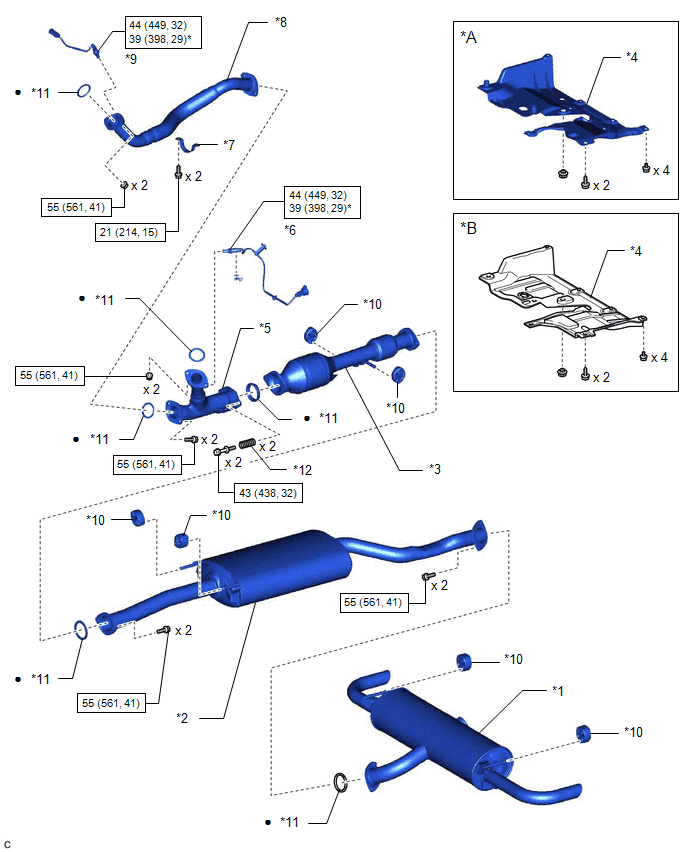

| Callout |
Description |
Callout |
Description |
| *A |
for TMC Made |
*B |
for TMMC Made |
| *1 |
NO. 2 TAIL EXHAUST PIPE ASSEMBLY |
*2 |
TAIL EXHAUST PIPE ASSEMBLY |
| *3 |
CENTER EXHAUST PIPE ASSEMBLY (TWC: Rear Catalyst) |
*4 |
FRONT FLOOR COVER LH |
| *5 |
FRONT NO. 3 EXHAUST PIPE SUB-ASSEMBLY |
*6 |
HEATED OXYGEN SENSOR (for Bank 1) |
| *7 |
NO. 1 EXHAUST PIPE SUPPORT BRACKET (for Lower Side) |
*8 |
FRONT EXHAUST PIPE ASSEMBLY |
| *9 |
HEATED OXYGEN SENSOR (for Bank 2) |
*10 |
EXHAUST PIPE SUPPORT |
| *11 |
EXHAUST PIPE GASKET |
*12 |
COMPRESSION SPRING |
 |
N.m (kgf/cm, ft.lbf): Specified torque |
* |
For use with SST |
| • |
Non-reusable part |
- |
- |
