Components [09/2015 - 12/2017]

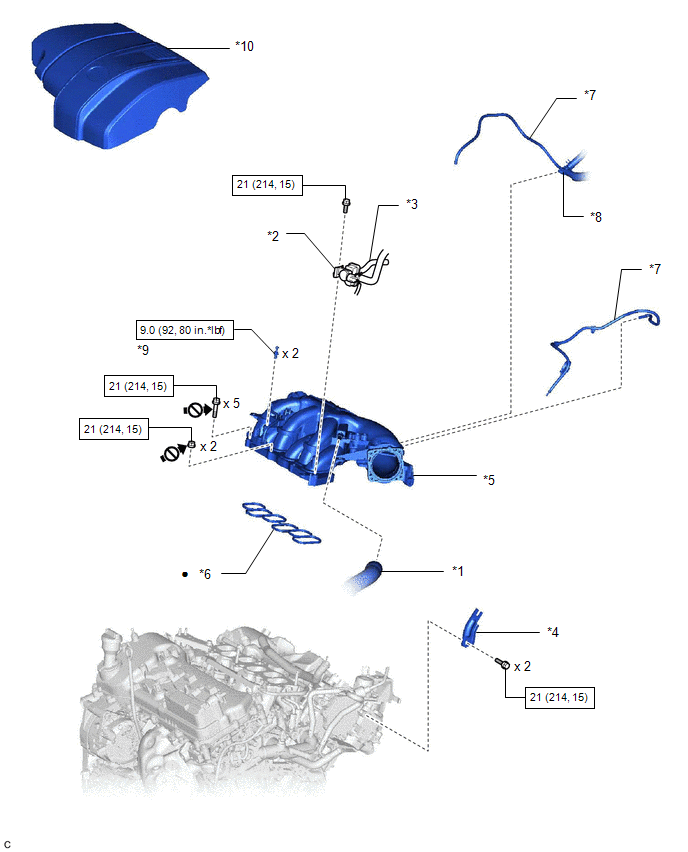

Fig 1: Intake Manifold Replacement Components With Torque Specifications [09/2015 - 12/2017] (1 Of 2)
| Callout | Description | Callout | Description |
| *1 | VENTILATION HOSE | *2 | PURGE VALVE (PURGE VSV) |
| *3 | NO. 1 FUEL VAPOR FEED HOSE | *4 | NO. 2 SURGE TANK STAY |
| *5 | INTAKE AIR SURGE TANK ASSEMBLY | *6 | AIR SURGE TANK TO INTAKE MANIFOLD GASKET |
| *7 | VACUUM HOSE SUB-ASSEMBLY | *8 | NO. 2 AIR TUBE |
| *9 | NO. 1 V-BANK COVER BRACKET | *10 | V-BANK COVER SUB-ASSEMBLY |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Do not apply lubricants (to the threaded parts) | - | - |

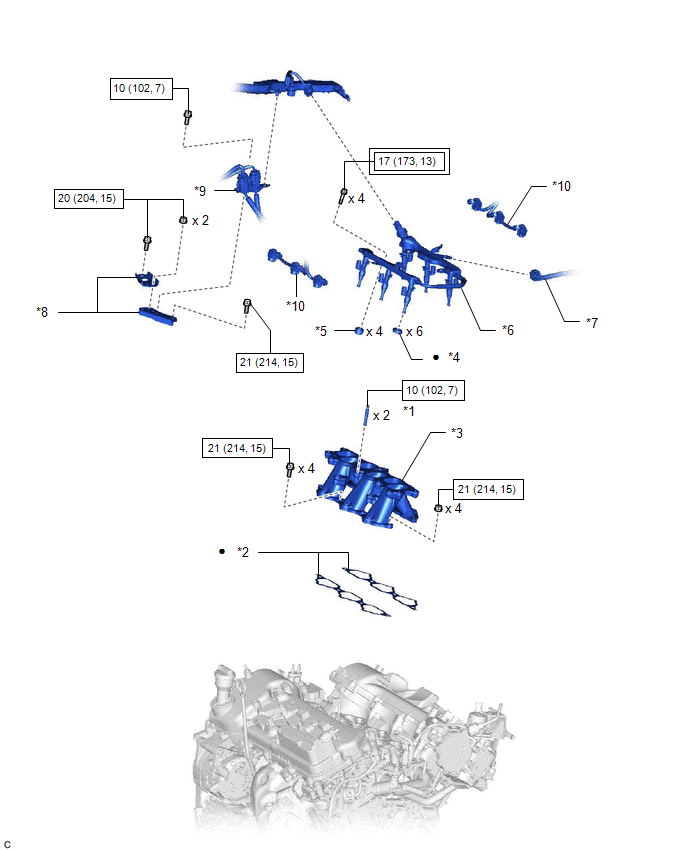

Fig 2: Intake Manifold Replacement Components With Torque Specifications [09/2015 - 12/2017] (2 Of 2)
| Callout | Description | Callout | Description |
| *1 | STUD BOLT | *2 | NO. 1 INTAKE MANIFOLD TO HEAD GASKET |
| *3 | INTAKE MANIFOLD | *4 | INJECTOR VIBRATION INSULATOR |
| *5 | NO. 1 DELIVERY PIPE SPACER | *6 | FUEL DELIVERY PIPE SUB-ASSEMBLY |
| *7 | FUEL TUBE SUB-ASSEMBLY | *8 | NO. 2 ENGINE MOUNTING STAY RH |
| *9 | WIRE HARNESS CLAMP BRACKET | *10 | NO. 5 ENGINE WIRE |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
