Parts Location [10/2023 - ]: Illustration
WARNING: This page is about a different car, the 2024 Lexus LS 500h. However, it is still accessible from the selected car via links, so may be relevant.

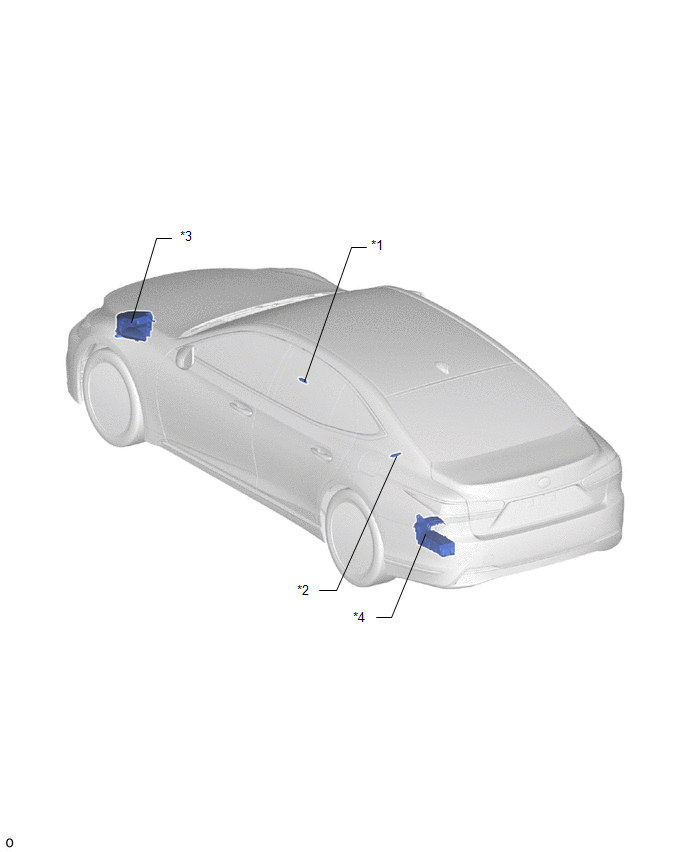

| *1 | NO. 1 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (FRONT FLOOR) | *2 | NO. 2 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (REAR FLOOR) |
| *3 | NO. 1 ENGINE ROOM RELAY BLOCK
|
*4 | NO. 2 LUGGAGE ROOM RELAY BLOCK
|

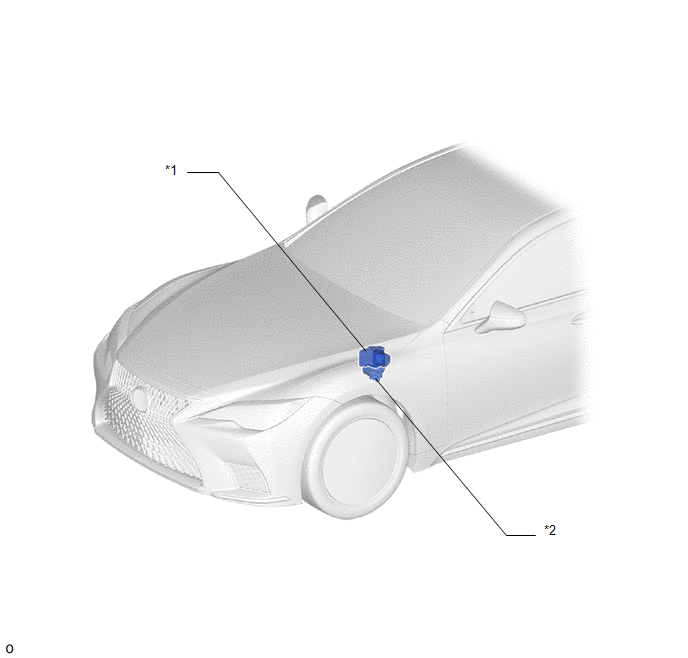

| *1 | BRAKE ACTUATOR ASSEMBLY (NO. 2 SKID CONTROL ECU) | *2 | BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY (NO. 1 SKID CONTROL ECU) |

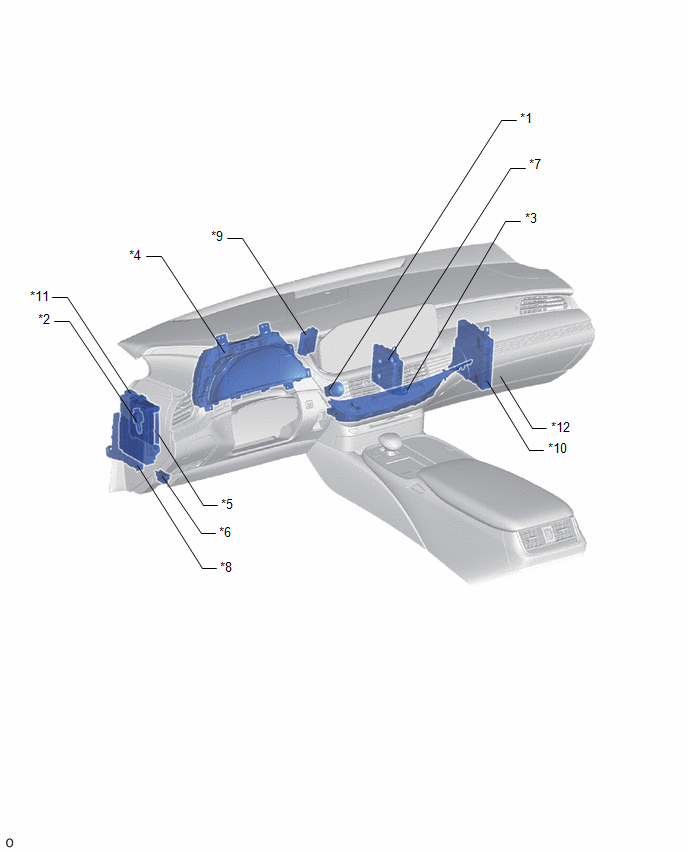

| *1 | POWER SWITCH | *2 | STOP LIGHT SWITCH ASSEMBLY |
| *3 | SECURITY INDICATOR LIGHT (AIR CONDITIONING CONTROL ASSEMBLY) | *4 | COMBINATION METER ASSEMBLY |
| *5 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *6 | DLC3 |
| *7 | SHIFT CONTROL ECU | *8 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
| *9 | ID CODE BOX (IMMOBILISER CODE ECU) | *10 | HYBRID VEHICLE CONTROL ECU ASSEMBLY |
| *11 | POWER DISTRIBUTION BOX ASSEMBLY
|
- | - |
