Pattern Select Switch Eco Mode Circuit [10/2023 - ]: Procedure
- READ VALUE USING TECHSTREAM (CAN BUS CHECK)
See step 2
Result
Proceed to A B Result:
B
GO TO CAN COMMUNICATION SYSTEM
w/ Front LiDAR Sensor: Refer to HOW TO PROCEED WITH TROUBLESHOOTING [10/2023 - ]
w/o Front LiDAR Sensor: Refer to HOW TO PROCEED WITH TROUBLESHOOTING [10/2023 - ]
Result:
A
See step 2
- CHECK DTC OUTPUT (HEALTH CHECK)
See step 3
Result
Proceed to A B Result:
B
GO TO DTC CHART. Refer to DIAGNOSTIC TROUBLE CODE CHART [10/2023 - ]
Result:
A
See step 3
- READ VALUE USING TECHSTREAM (ECO SWITCH)
- Connect the Techstream to the DLC3.
- Turn the power switch on (IG).
- Turn the Techstream on.
- Enter the following menus: Body Electrical / Air Conditioner / Data List / ECO Switch.
Body Electrical > Air Conditioner > Data List
Tester Display ECO Switch - Read the value displayed on the Techstream.
Body Electrical > Air Conditioner > Data List
Tester Display Measurement Item Range Normal Condition ECO Switch ECO mode switch (satellite switch set) condition ON or OFF ECO mode switch (satellite switch set) not operated: OFF
ECO mode switch (satellite switch set) being pushed and held: ONResult
Result Proceed to The display changes according to the ECO mode switch (satellite switch set) operation. A The display does not change according to the ECO mode switch (satellite switch set) operation. B - Turn the power switch off.
Result:
A
REPLACE AIR CONDITIONING AMPLIFIER ASSEMBLY. Refer to REMOVAL [10/2017 - ]
Result:
B
See step 4
- INSPECT ECO MODE SWITCH (SATELLITE SWITCH SET)
- Inspect the ECO mode switch (satellite switch set).
Refer to INSPECTION [10/2017 - ]
Result
Proceed to OK NG
Result:
NG
REPLACE ECO MODE SWITCH (SATELLITE SWITCH SET). Refer to REMOVAL [10/2017 - ]
Result:
OK
See step 5
- Inspect the ECO mode switch (satellite switch set).
- CHECK HARNESS AND CONNECTOR (ECO MODE SWITCH (SATELLITE SWITCH SET) - BODY GROUND)
- Disconnect the G49 ECO mode switch (satellite switch set) connector.
- Measure the resistance according to the value(s) in the table below.

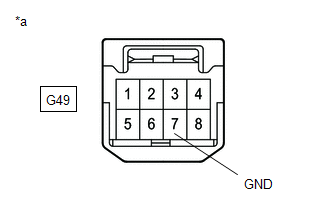

*a Front view of wire harness connector
(to ECO Mode Switch (Satellite Switch Set))Standard Resistance
Tester Connection Condition Specified Condition G49-7 (GND) - Body ground Power switch off Below 1 Ω - Reconnect the G49 ECO mode switch (satellite switch set) connector.
Result
Proceed to OK NG
Result:
NG
REPAIR OR REPLACE HARNESS OR CONNECTOR
Result:
OK
See step 6
- CHECK HARNESS AND CONNECTOR (AIR CONDITIONING AMPLIFIER ASSEMBLY - ECO MODE SWITCH (SATELLITE SWITCH SET))
- Disconnect the G64 air conditioning amplifier assembly connector.
- Disconnect the G49 ECO mode switch (satellite switch set) connector.
- Measure the resistance according to the value(s) in the table below.

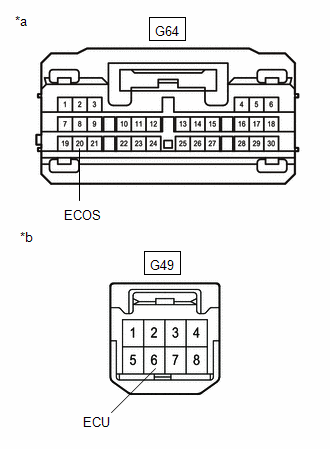

*a Front view of wire harness connector
(to Air Conditioning Amplifier Assembly)*b Front view of wire harness connector
(to ECO Mode Switch (Satellite Switch Set))Standard Resistance
Tester Connection Condition Specified Condition G64-20 (ECOS) - G49-6 (ECU) Power switch off Below 1 Ω G64-20 (ECOS) or G49-6 (ECU) - Body ground Power switch off 10 kΩ or higher - Reconnect the G49 ECO mode switch (satellite switch set) connector.
- Reconnect the G64 air conditioning amplifier assembly connector.
Result
Proceed to OK NG
Result:
OK
REPLACE AIR CONDITIONING AMPLIFIER ASSEMBLY. Refer to REMOVAL [10/2017 - ]
Result:
NG
REPAIR OR REPLACE HARNESS OR CONNECTOR
