Components [09/2015 - 08/2019]
Fig 1: Steering Wheel Replacement Components With Torque Specifications [09/2015 - 08/2019] (1 Of 3)
| Callout | Description | Callout | Description |
| *1 | STEERING WHEEL ASSEMBLY | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

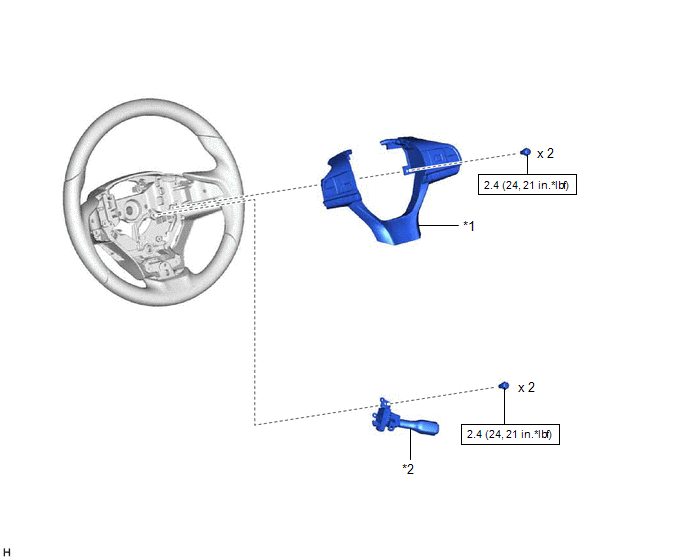

Fig 2: Steering Wheel Replacement Components With Torque Specifications [09/2015 - 08/2019] (2 Of 3)
| Callout | Description | Callout | Description |
| *1 | STEERING PAD SWITCH ASSEMBLY | *2 | CRUISE CONTROL MAIN SWITCH |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

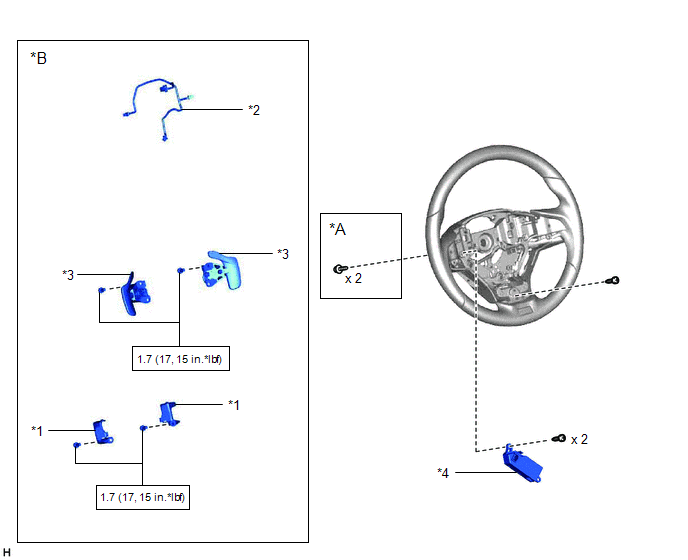

Fig 3: Steering Wheel Replacement Components With Torque Specifications [09/2015 - 08/2019] (3 Of 3)
| Callout | Description | Callout | Description |
| *A | w/o Shift Paddle Switch | *B | w/ Shift Paddle Switch |
| *1 | LOWER NO. 1 STEERING WHEEL BOSS COVER | *2 | NO. 1 SWITCH WIRE |
| *3 | SHIFT PADDLE SWITCH (TRANSMISSION SHIFT SWITCH ASSEMBLY) | *4 | STEERING VIBRATION AND HEATER ECU |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| * | Precoated Part | - | - |
