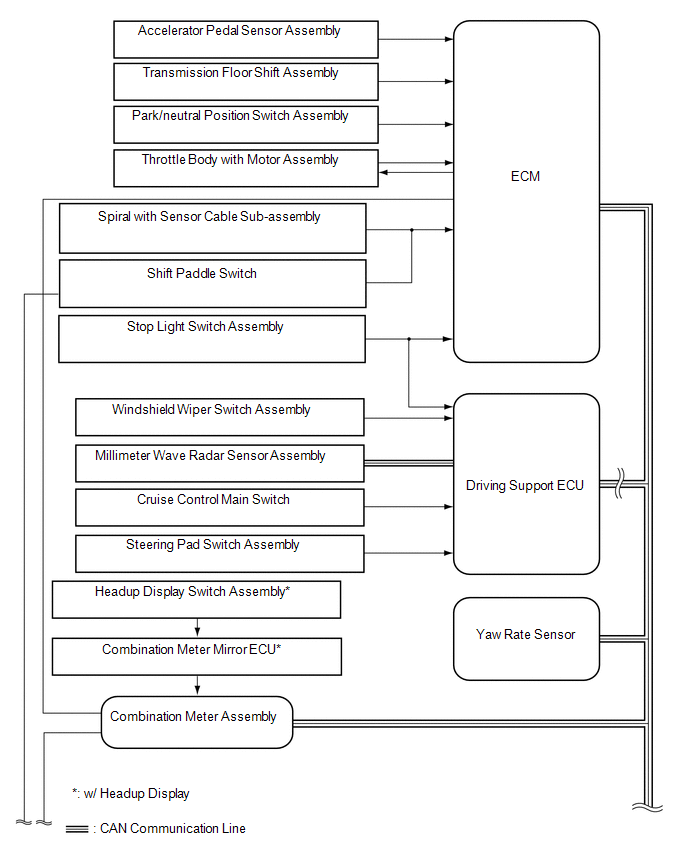

| ECM |
Driving Support ECU |
Cruise control switch signal |
CAN |
| Yaw Rate Sensor |
Driving Support ECU |
- Yaw rate sensor signal
- Yaw rate sensor voltage signal
|
CAN |
| Driving Support ECU |
Combination Meter Assembly |
- Cruise control diagnostic signal (DTC)
- Vehicle-to-vehicle distance control signal
- Vehicle-to-vehicle distance signal
- Millimeter wave radar sensor grime signal
- Bad weather detection signal
- Approach warning signal
- Preceding vehicle detection signal
- Front millimeter wave radar sensor beam axis deviation signal
- Cruise control indicator light signal
- SET indicator light signal
- Dynamic radar cruise warning signal
- Cruise control vehicle speed signal
- Constant speed cruise signal
|
CAN |

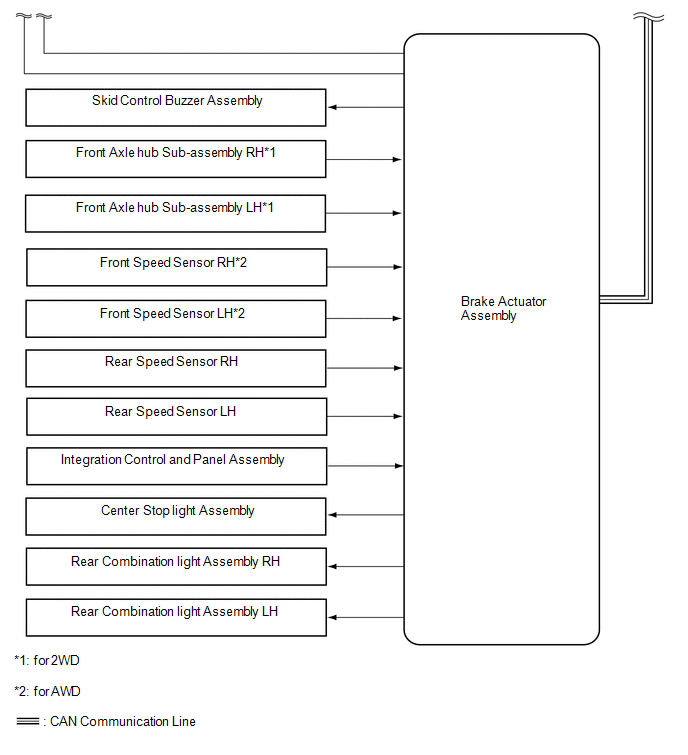

| Brake Actuator Assembly |
Driving Support ECU |
- Brake control malfunction signal
- Cruise control cancel switch signal
- Brake control operation signal
- Brake component malfunction signal
- Drive wheel slip signal
- Warning buzzer malfunction signal
- Speed sensor power drop signal
- Speed sensor condition signal
|
CAN |
| Driving Support ECU |
ECM |
Distance control switch signal |
CAN |
