Components [10/2023 - ]

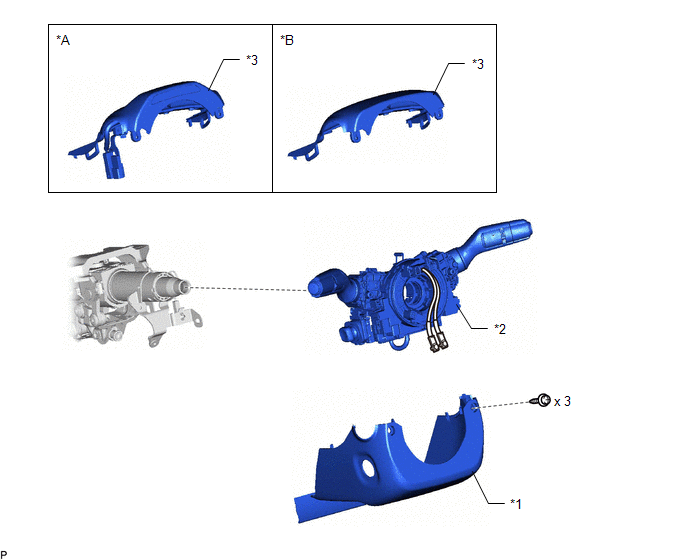

Fig 1: Steering Column Assembly Replacement Components With Torque Specifications [10/2023 - ] (1 Of 6)
| *1 | STEERING WHEEL ASSEMBLY | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf) | - | - |
| *A | w/ Driver Monitor Camera | *B | w/o Driver Monitor Camera |
| *1 | LOWER STEERING COLUMN COVER | *2 | TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY |
| *3 | UPPER STEERING COLUMN COVER | - | - |

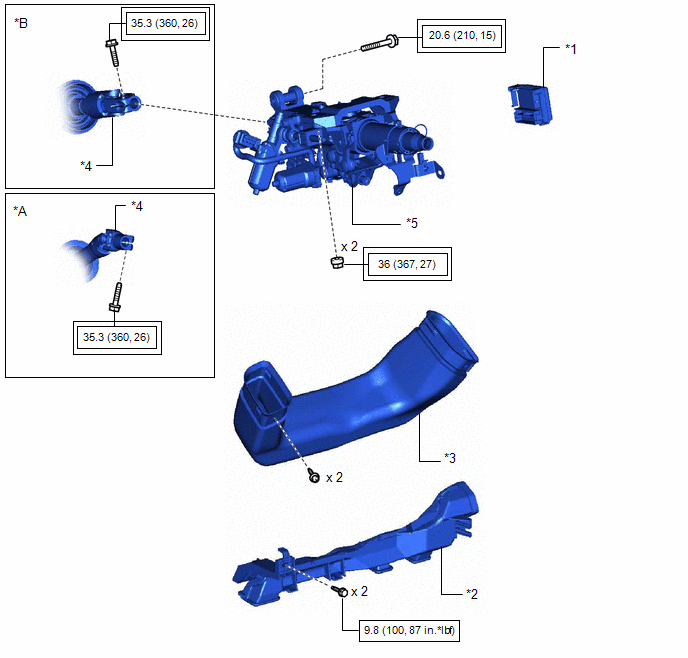

Fig 3: Steering Column Assembly Replacement Components With Torque Specifications [10/2023 - ] (3 Of 6)
| *A | For 2WD | *B | For AWD |
| *1 | MULTIPLEX TILT AND TELESCOPIC ECU | *2 | NO. 1 AIR DUCT SUB-ASSEMBLY |
| *3 | NO. 1 HEATER TO REGISTER DUCT | *4 | NO. 2 STEERING INTERMEDIATE SHAFT ASSEMBLY |
| *5 | STEERING COLUMN ASSEMBLY | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque |
Fig 4: Steering Column Assembly Replacement Components With Torque Specifications [10/2023 - ] (4 Of 6)
| *A | For 2WD | - | - |
| *1 | NO. 2 ENGINE UNDER COVER ASSEMBLY | *2 | TRANSMISSION UNDER COVER |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| * | Precoated part | - | - |
Fig 5: Steering Column Assembly Replacement Components With Torque Specifications [10/2023 - ] (5 Of 6)
| *A | For 2WD | - | - |
| *1 | NO. 2 STEERING INTERMEDIATE SHAFT ASSEMBLY | *2 | STEERING SLIDING WITH SHAFT YOKE SUB-ASSEMBLY |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf) | * | For use with SST and union nut wrench |
Fig 6: Steering Column Assembly Replacement Components With Torque Specifications [10/2023 - ] (6 Of 6)
| *A | For AWD | - | - |
| *1 | NO. 2 STEERING INTERMEDIATE SHAFT ASSEMBLY | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf) | - | - |
