Parts Location [10/2014 - ]: Illustration
WARNING: This page is about a different variant/trim than selected.

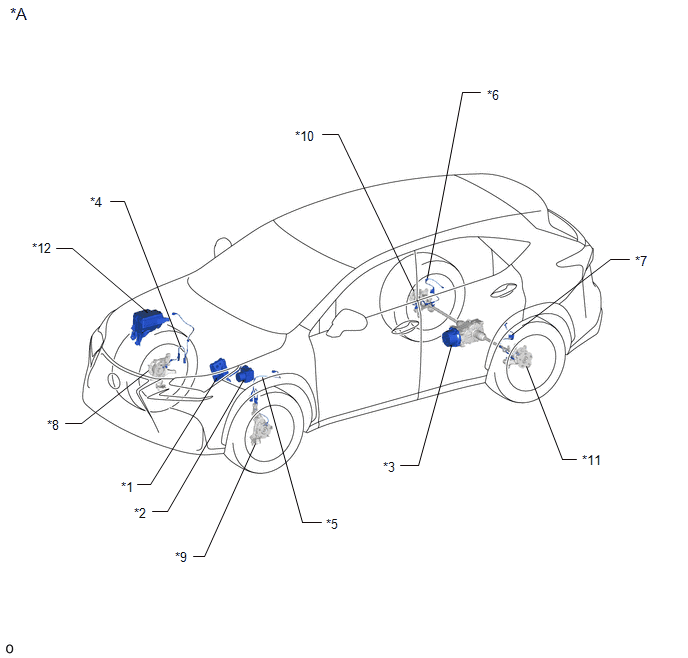

| *A | w/o AVS | - | - |
| *1 | ECM | *2 | SKID CONTROL ECU (BRAKE ACTUATOR ASSEMBLY) |
| *3 | TRANSMISSION COUPLING ASSEMBLY - 4WD LINEAR SOLENOID |
*4 | FRONT SPEED SENSOR RH |
| *5 | FRONT SPEED SENSOR LH | *6 | REAR SPEED SENSOR RH |
| *7 | REAR SPEED SENSOR LH | *8 | FRONT AXLE HUB SUB-ASSEMBLY RH - FRONT SPEED SENSOR ROTOR RH |
| *9 | FRONT AXLE HUB SUB-ASSEMBLY LH - FRONT SPEED SENSOR ROTOR LH |
*10 | REAR AXLE HUB AND BEARING ASSEMBLY RH - REAR SPEED SENSOR ROTOR RH |
| *11 | REAR AXLE HUB AND BEARING ASSEMBLY LH - REAR SPEED SENSOR ROTOR LH |
*12 | NO. 2 ENGINE ROOM RELAY BLOCK - ECU-IG NO. 6 FUSE |

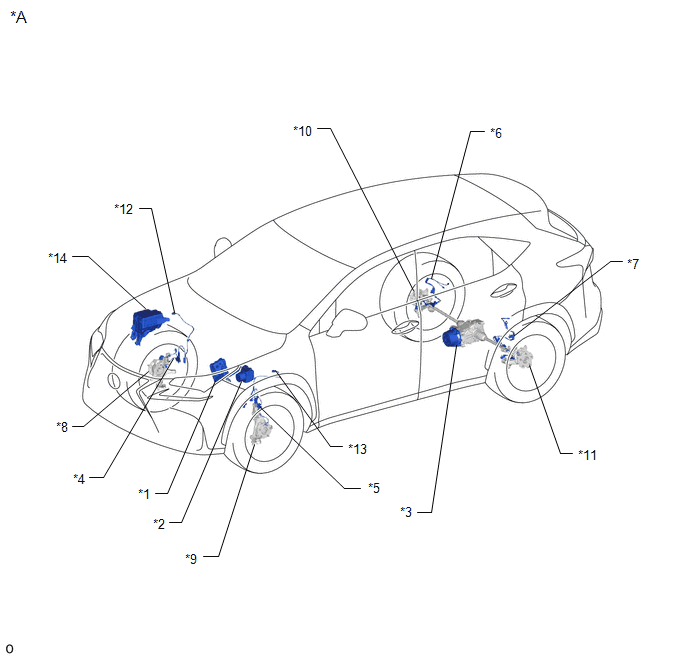

| *A | w/ AVS | - | - |
| *1 | ECM | *2 | SKID CONTROL ECU (BRAKE ACTUATOR ASSEMBLY) |
| *3 | TRANSMISSION COUPLING ASSEMBLY - 4WD LINEAR SOLENOID |
*4 | FRONT SPEED SENSOR RH |
| *5 | FRONT SPEED SENSOR LH | *6 | REAR SPEED SENSOR RH |
| *7 | REAR SPEED SENSOR LH | *8 | FRONT AXLE HUB SUB-ASSEMBLY RH - FRONT SPEED SENSOR ROTOR RH |
| *9 | FRONT AXLE HUB SUB-ASSEMBLY LH - FRONT SPEED SENSOR ROTOR LH |
*10 | REAR AXLE HUB AND BEARING ASSEMBLY RH - REAR SPEED SENSOR ROTOR RH |
| *11 | REAR AXLE HUB AND BEARING ASSEMBLY LH - REAR SPEED SENSOR ROTOR LH |
*12 | FRONT SKID CONTROL SENSOR WIRE RH |
| *13 | FRONT SKID CONTROL SENSOR WIRE LH | *14 | NO. 2 ENGINE ROOM RELAY BLOCK - ECU-IG NO. 6 FUSE |

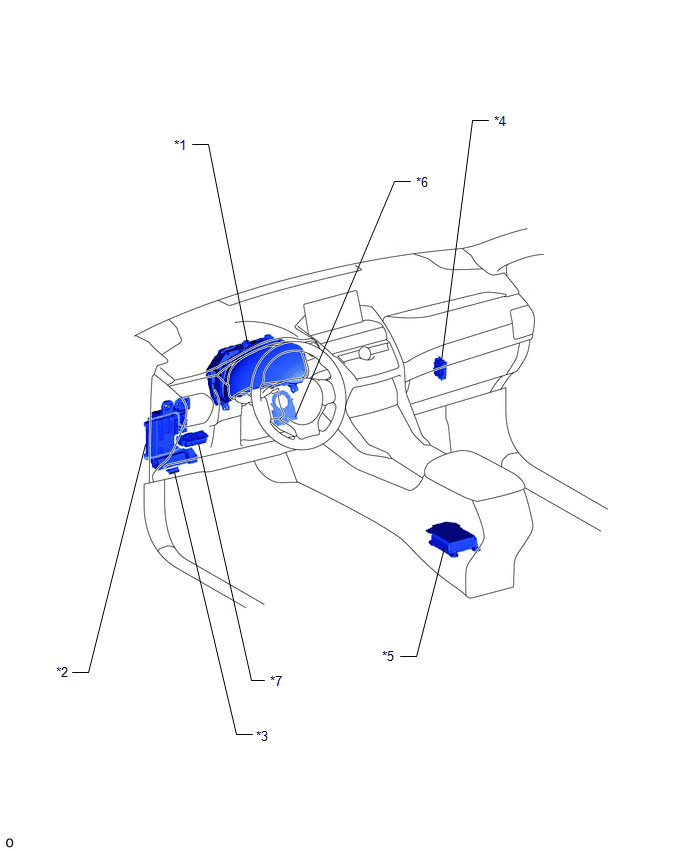

| *1 | COMBINATION METER ASSEMBLY - AWD WARNING (MULTI-INFORMATION DISPLAY) - AWD LOCK MODE INDICATOR LIGHT |
*2 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *3 | DLC3 | *4 | 4WD ECU ASSEMBLY |
| *5 | YAW RATE AND ACCELERATION SENSOR (AIRBAG ECU ASSEMBLY) | *6 | STEERING SENSOR |
| *7 | AWD LOCK MODE SWITCH (NO. 2 COMBINATION SWITCH ASSEMBLY) | - | - |
