Components [09/2014 - 11/2017]

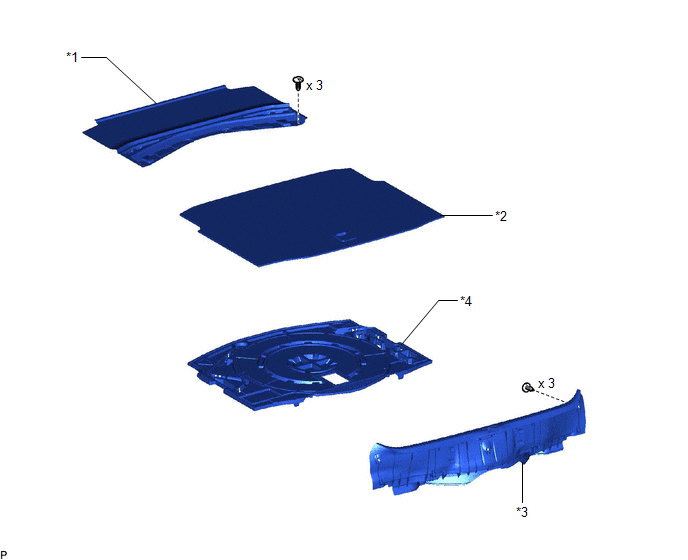

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FRONT LUGGAGE COMPARTMENT TRIM COVER | *2 | NO. 1 LUGGAGE COMPARTMENT TRIM COVER |
| *3 | REAR LUGGAGE COMPARTMENT TRIM COVER | *4 | SPARE WHEEL COVER TRAY |

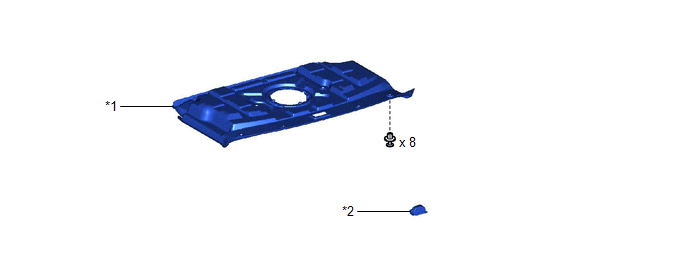

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FRONT UPPER LUGGAGE COMPARTMENT TRIM COVER | *2 | NO. 1 LUGGAGE COMPARTMENT LIGHT ASSEMBLY |

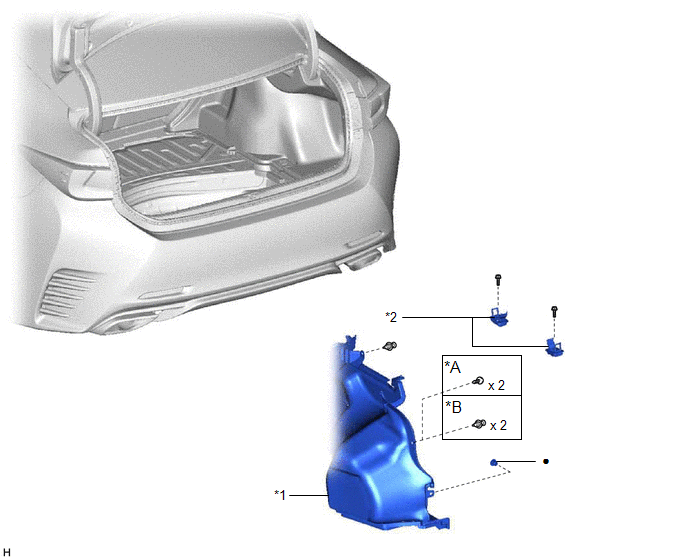

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for Type A | *B | for Type B |
| *1 | LUGGAGE COMPARTMENT TRIM COVER LH | *2 | ROPE HOOK ASSEMBLY |
| • | Non-reusable part | - | - |

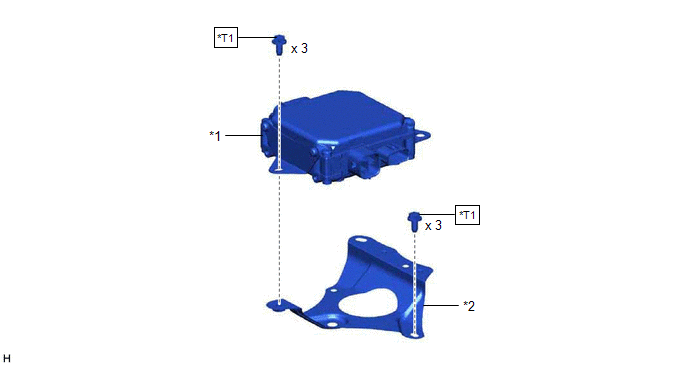

Fig 4: Dynamic Rear Steering ECU Replacement Components With Torque Specifications [09/2014 - 11/2017] (4 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | REAR STEERING CONTROL ECU | *2 | ECU BRACKET |
| N.m (kgf/cm, ft.lbf): Specified torque | *T1 | Bolt A: 8.3 (85, 73 in.lbf) Bolt B: 10 (102, 7) |
