Components [09/2014 - 10/2015]

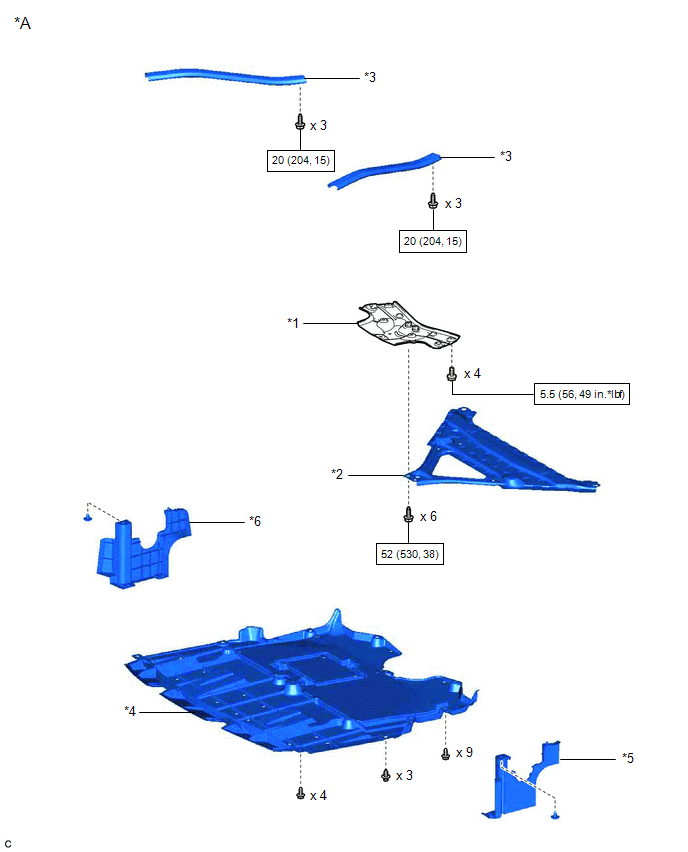

Fig 1: Steering Linkage Replacement Components With Torque Specifications [09/2014 - 10/2015] (1 Of 5)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for 2WD | - | - |
| *1 | FRONT LOWER SUSPENSION MEMBER PROTECTOR | *2 | FRONT SUSPENSION MEMBER BRACE |
| *3 | FRONT UPPER NO. 2 SUSPENSION MEMBER | *4 | NO. 1 ENGINE UNDER COVER ASSEMBLY |
| *5 | REAR ENGINE UNDER COVER LH | *6 | REAR ENGINE UNDER COVER RH |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

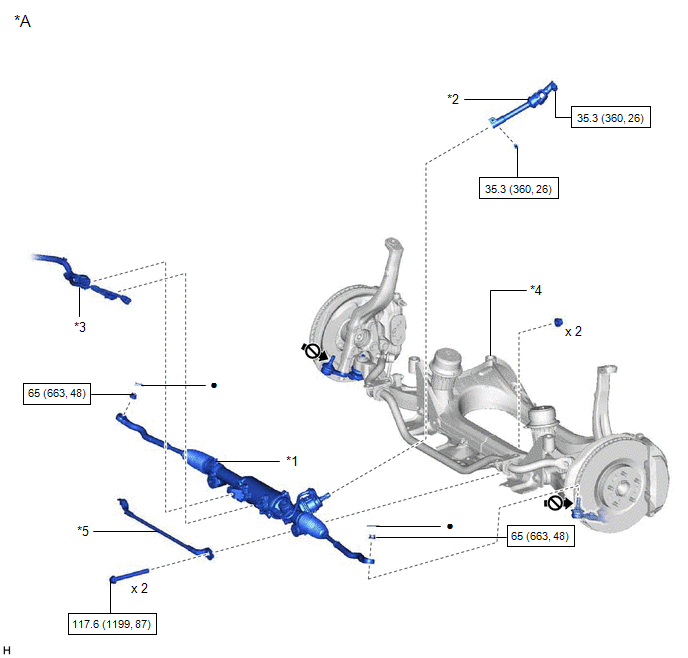

Fig 2: Steering Linkage Replacement Components With Torque Specifications [09/2014 - 10/2015] (2 Of 5)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for 2WD | - | - |
| *1 | POWER STEERING LINK ASSEMBLY | *2 | STEERING SLIDING WITH SHAFT YOKE SUB-ASSEMBLY |
| *3 | WIRE HARNESS | *4 | FRONT SUSPENSION CROSSMEMBER SUB-ASSEMBLY |
| *5 | NO. 1 STEERING RACK HOUSING BRACKET | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Do not apply lubricants to the threaded parts | - | - |

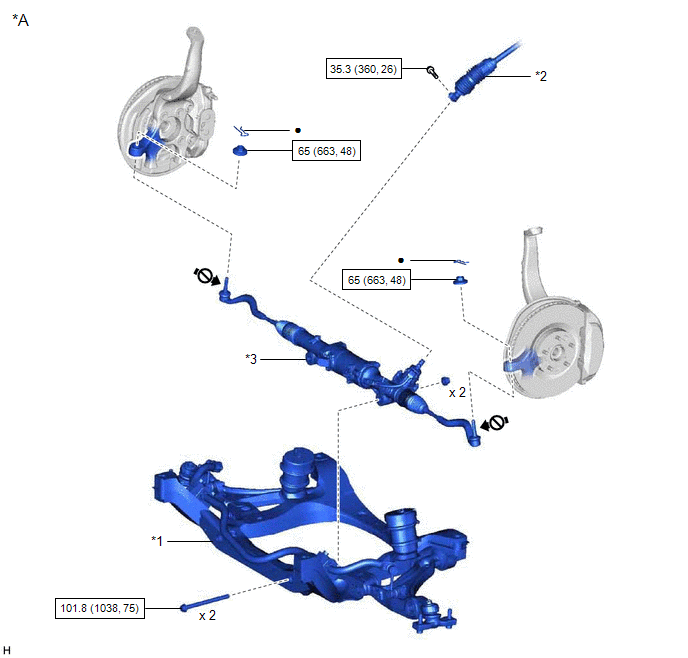

Fig 3: Steering Linkage Replacement Components With Torque Specifications [09/2014 - 10/2015] (3 Of 5)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for AWD | - | - |
| *1 | FRONT FRAME ASSEMBLY | *2 | NO. 2 STEERING INTERMEDIATE SHAFT ASSEMBLY |
| *3 | POWER STEERING LINK ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Do not apply lubricants to the threaded parts | - | - |

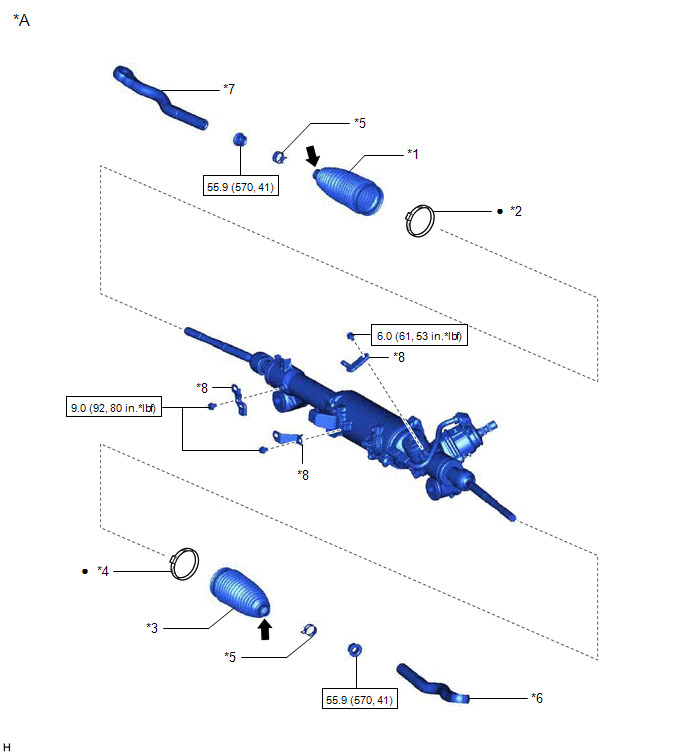

Fig 4: Steering Linkage Replacement Components With Torque Specifications [09/2014 - 10/2015] (4 Of 5)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for 2WD | - | - |
| *1 | NO. 1 STEERING RACK BOOT | *2 | NO. 1 STEERING RACK BOOT CLAMP |
| *3 | NO. 2 STEERING RACK BOOT | *4 | NO. 2 STEERING RACK BOOT CLAMP |
| *5 | STEERING RACK BOOT CLIP | *6 | TIE ROD ASSEMBLY LH |
| *7 | TIE ROD ASSEMBLY RH | *8 | WIRE HARNESS CLAMP BRACKET |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Lithium soap base glycol grease | - | - |

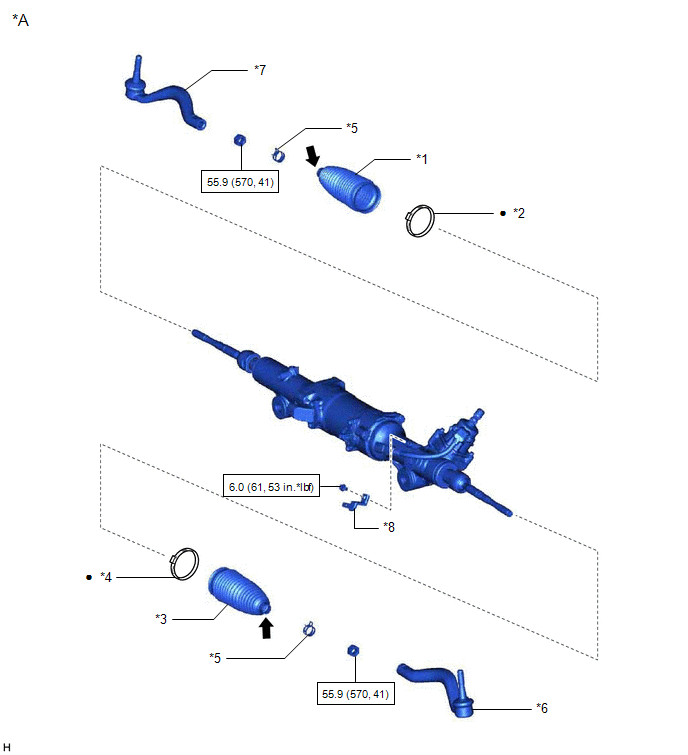

Fig 5: Steering Linkage Replacement Components With Torque Specifications [09/2014 - 10/2015] (5 Of 5)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for AWD | - | - |
| *1 | NO. 1 STEERING RACK BOOT | *2 | NO. 1 STEERING RACK BOOT CLAMP |
| *3 | NO. 2 STEERING RACK BOOT | *4 | NO. 2 STEERING RACK BOOT CLAMP |
| *5 | STEERING RACK BOOT CLIP | *6 | TIE ROD ASSEMBLY LH |
| *7 | TIE ROD ASSEMBLY RH | *8 | WIRE HARNESS CLAMP BRACKET |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Lithium soap base glycol grease | - | - |
