Parts Location [09/2015 - ]: Illustration
WARNING: This page is about a different variant/trim than selected.

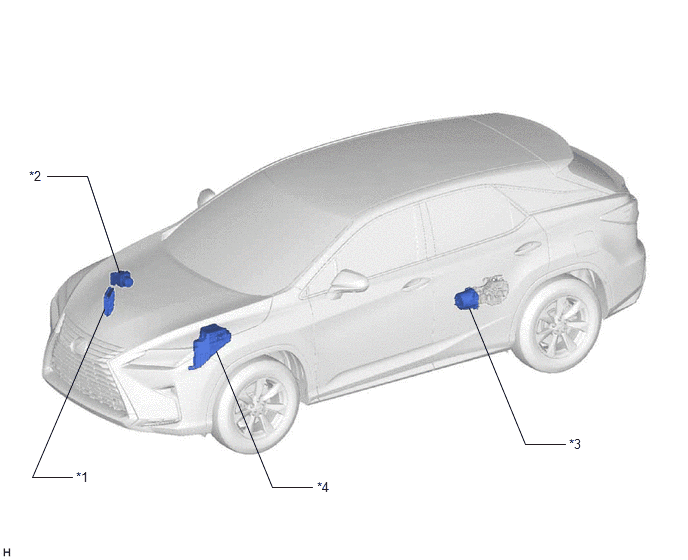

| *1 | ECM | *2 | SKID CONTROL ECU (BRAKE ACTUATOR ASSEMBLY) |
| *3 | ELECTRO MAGNETIC CONTROL COUPLING SUB-ASSEMBLY - 4WD LINEAR SOLENOID |
*4 | ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY - ECU-IG1 NO. 5 FUSE |

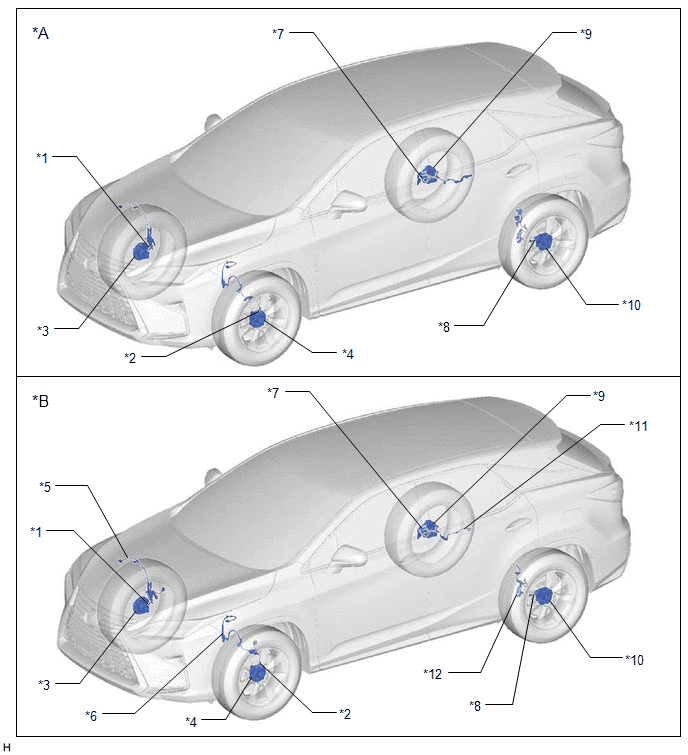

| *A | w/o AVS | *B | w/ AVS |
| *1 | FRONT SPEED SENSOR RH | *2 | FRONT SPEED SENSOR LH |
| *3 | FRONT AXLE HUB SUB-ASSEMBLY RH - FRONT SPEED SENSOR ROTOR RH |
*4 | FRONT AXLE HUB SUB-ASSEMBLY LH - FRONT SPEED SENSOR ROTOR LH |
| *5 | FRONT SKID CONTROL SENSOR WIRE RH | *6 | FRONT SKID CONTROL SENSOR WIRE LH |
| *7 | REAR SPEED SENSOR RH | *8 | REAR SPEED SENSOR LH |
| *9 | REAR AXLE HUB AND BEARING ASSEMBLY RH - REAR SPEED SENSOR ROTOR RH |
*10 | REAR AXLE HUB AND BEARING ASSEMBLY LH - REAR SPEED SENSOR ROTOR LH |
| *11 | REAR NO. 1 SKID CONTROL SENSOR WIRE RH | *12 | REAR NO. 1 SKID CONTROL SENSOR WIRE LH |

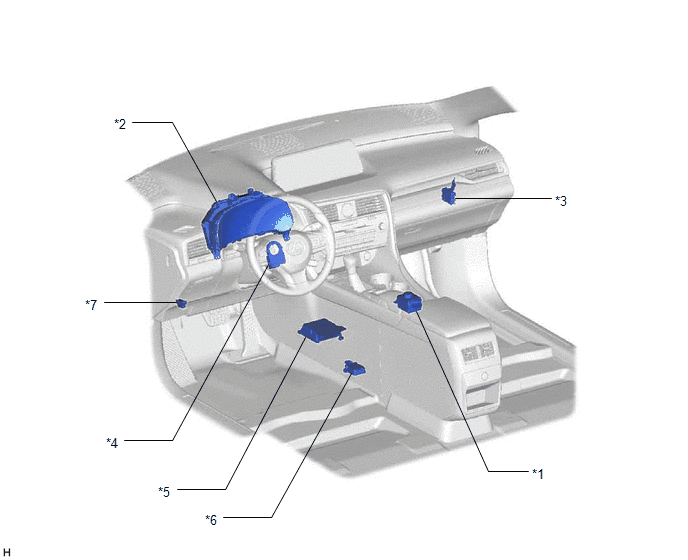

| *1 | AWD LOCK SWITCH (COMBINATION SWITCH ASSEMBLY) | *2 | COMBINATION METER ASSEMBLY - AWD WARNING (MULTI-INFORMATION DISPLAY) - AWD LOCK MODE INDICATOR LIGHT |
| *3 | 4WD ECU ASSEMBLY | *4 | STEERING SENSOR |
| *5 | ACCELERATION SENSOR (AIRBAG SENSOR ASSEMBLY) (w/ Optitron Meter Type) | *6 | YAW RATE SENSOR ASSEMBLY (w/ TFT Meter Type) |
| *7 | DLC3 | - | - |
