Pinpoint Test B: The Smart Lock Does Not Operate Correctly
WARNING: This page is about a different car, the 2002 Lincoln Town Car. However, it is still accessible from the selected car via links, so may be relevant.

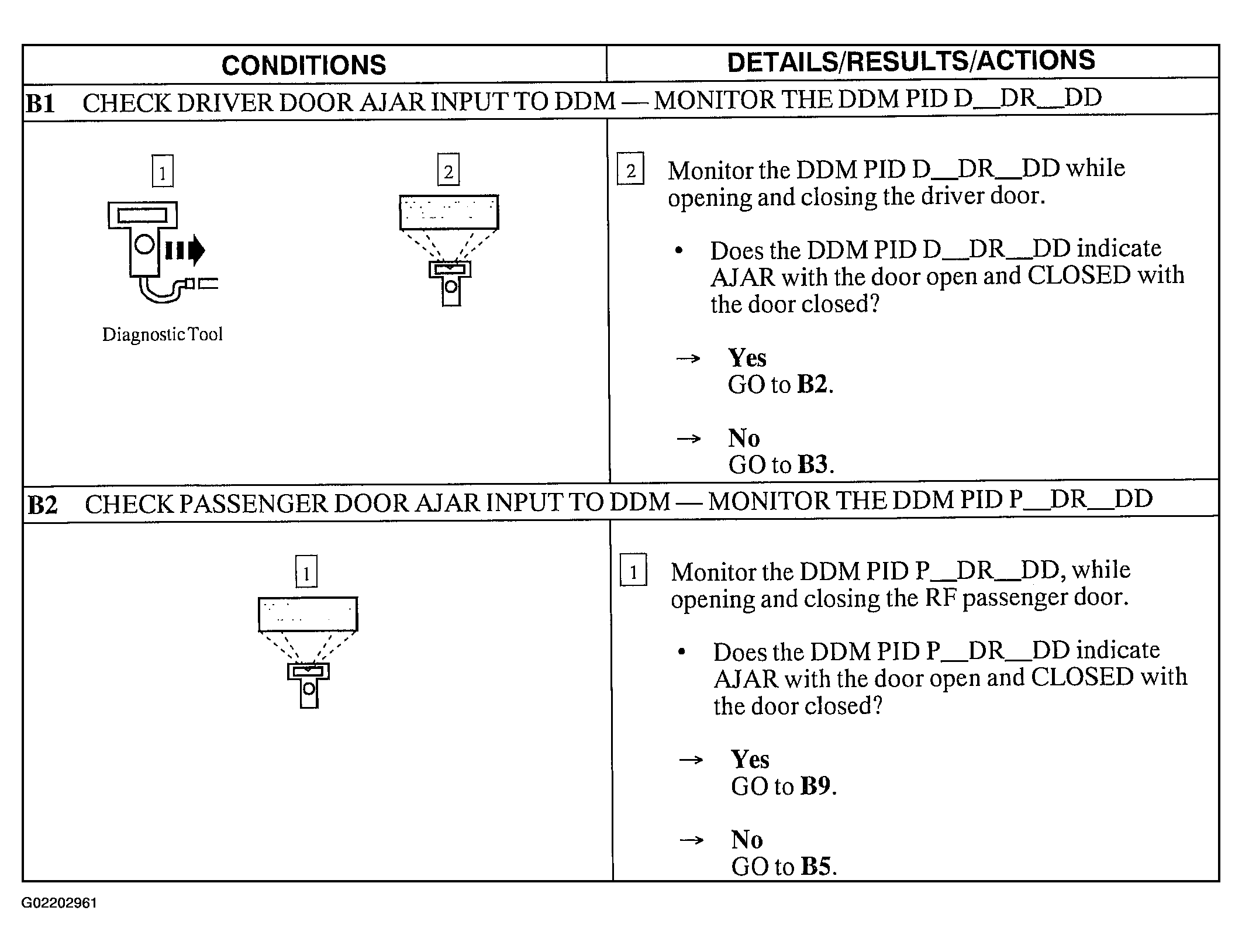

Fig 1: Pinpoint Test B: Smart Lock Does Not Operate Correctly (B1 - B2)
Courtesy of FORD MOTOR CO.

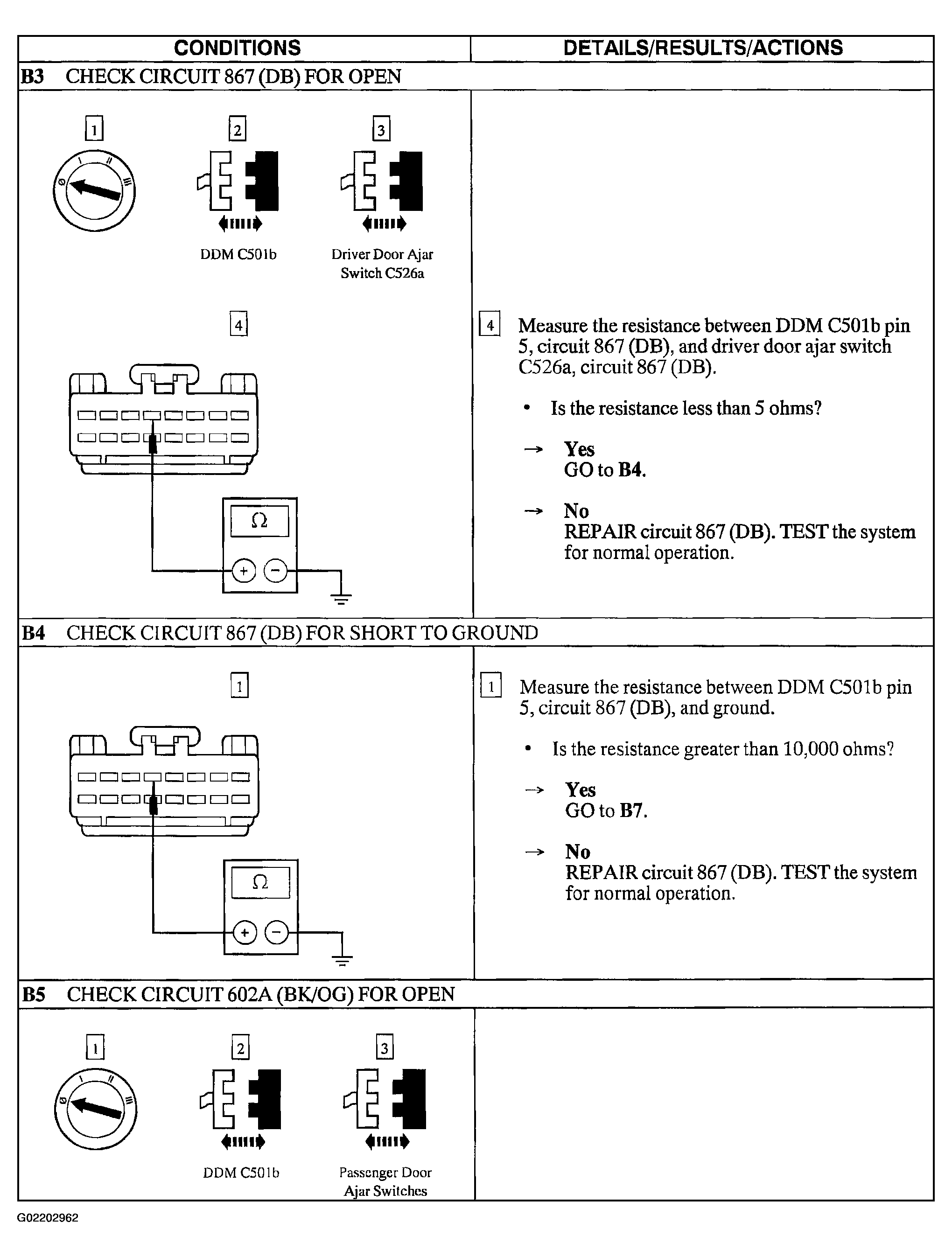

Fig 2: Pinpoint Test B: Smart Lock Does Not Operate Correctly (B3 - B5)
Courtesy of FORD MOTOR CO.

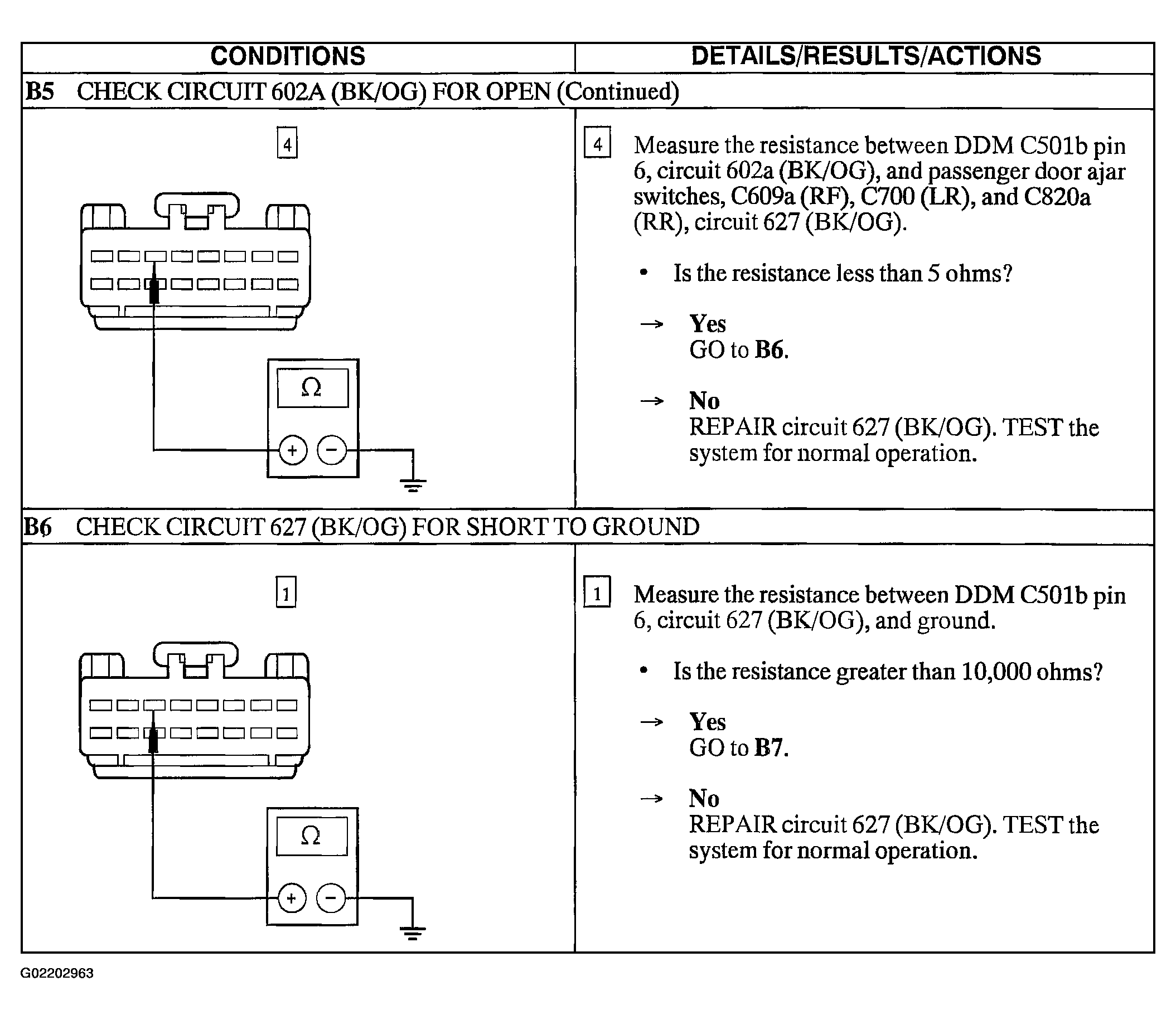

Fig 3: Pinpoint Test B: Smart Lock Does Not Operate Correctly (B5 Cont.- B6)
Courtesy of FORD MOTOR CO.

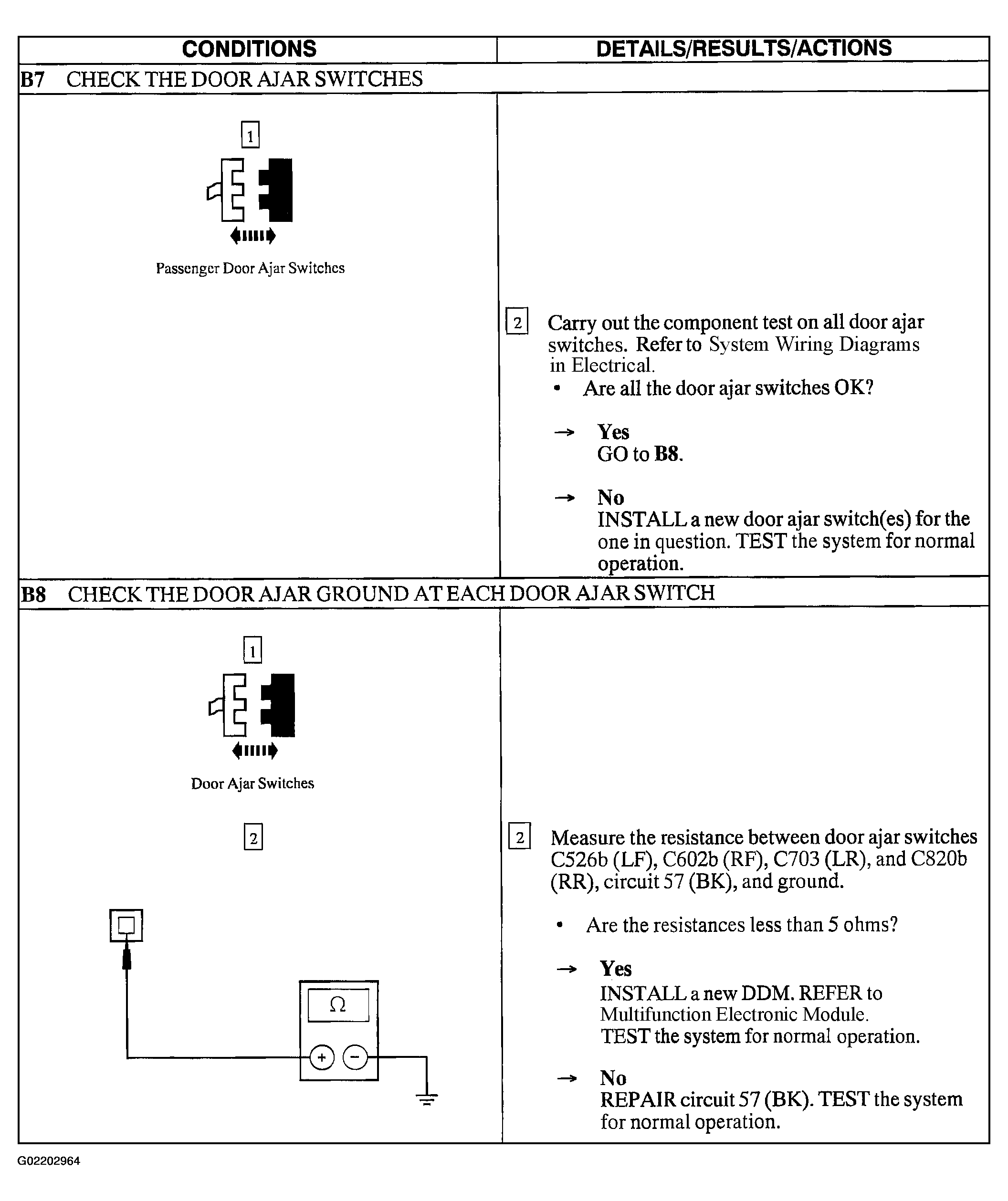

Fig 4: Pinpoint Test B: Smart Lock Does Not Operate Correctly (B7 - B8)
Courtesy of FORD MOTOR CO.

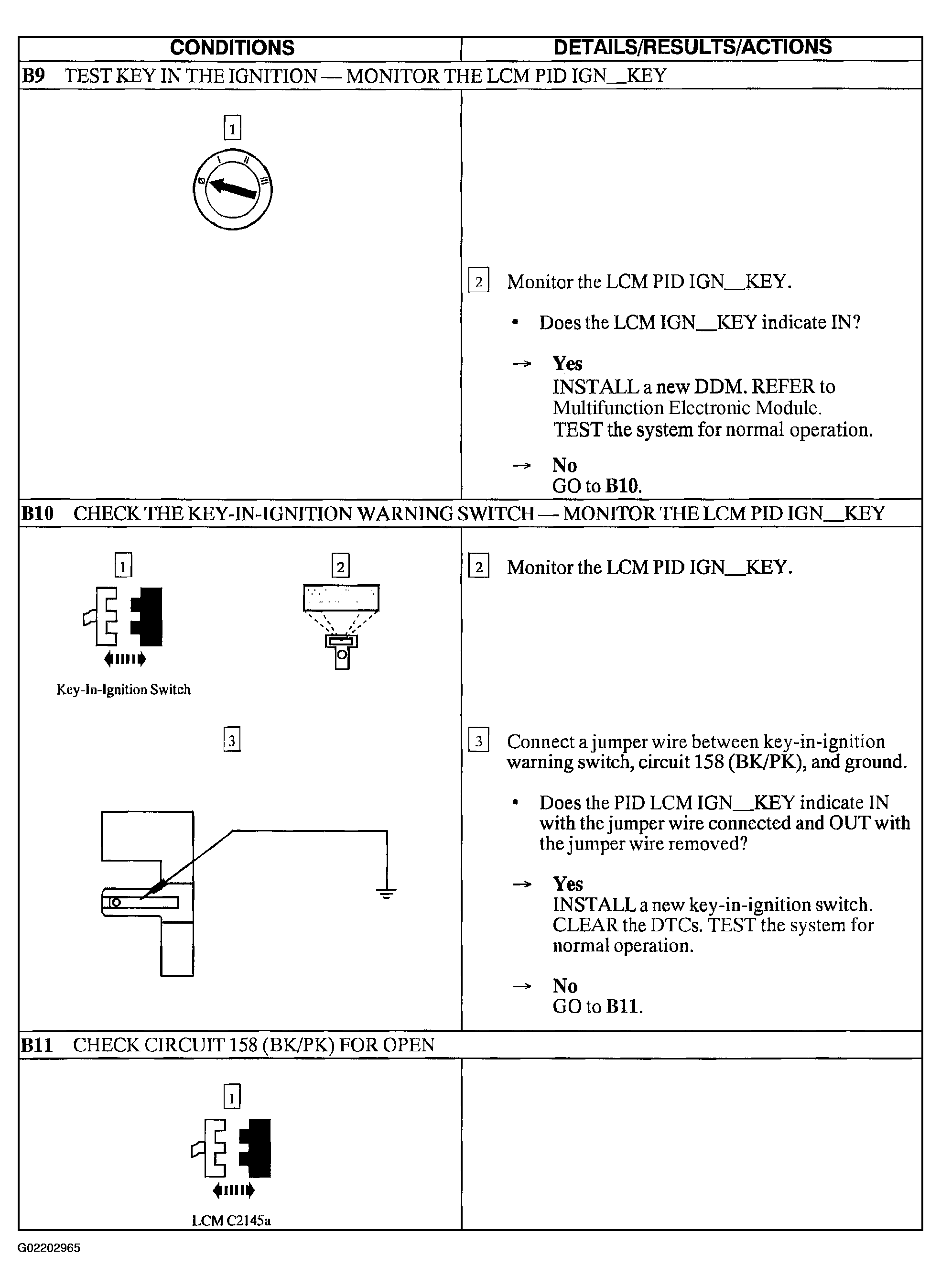

Fig 5: Pinpoint Test B: Smart Lock Does Not Operate Correctly (B9 - B11)
Courtesy of FORD MOTOR CO.

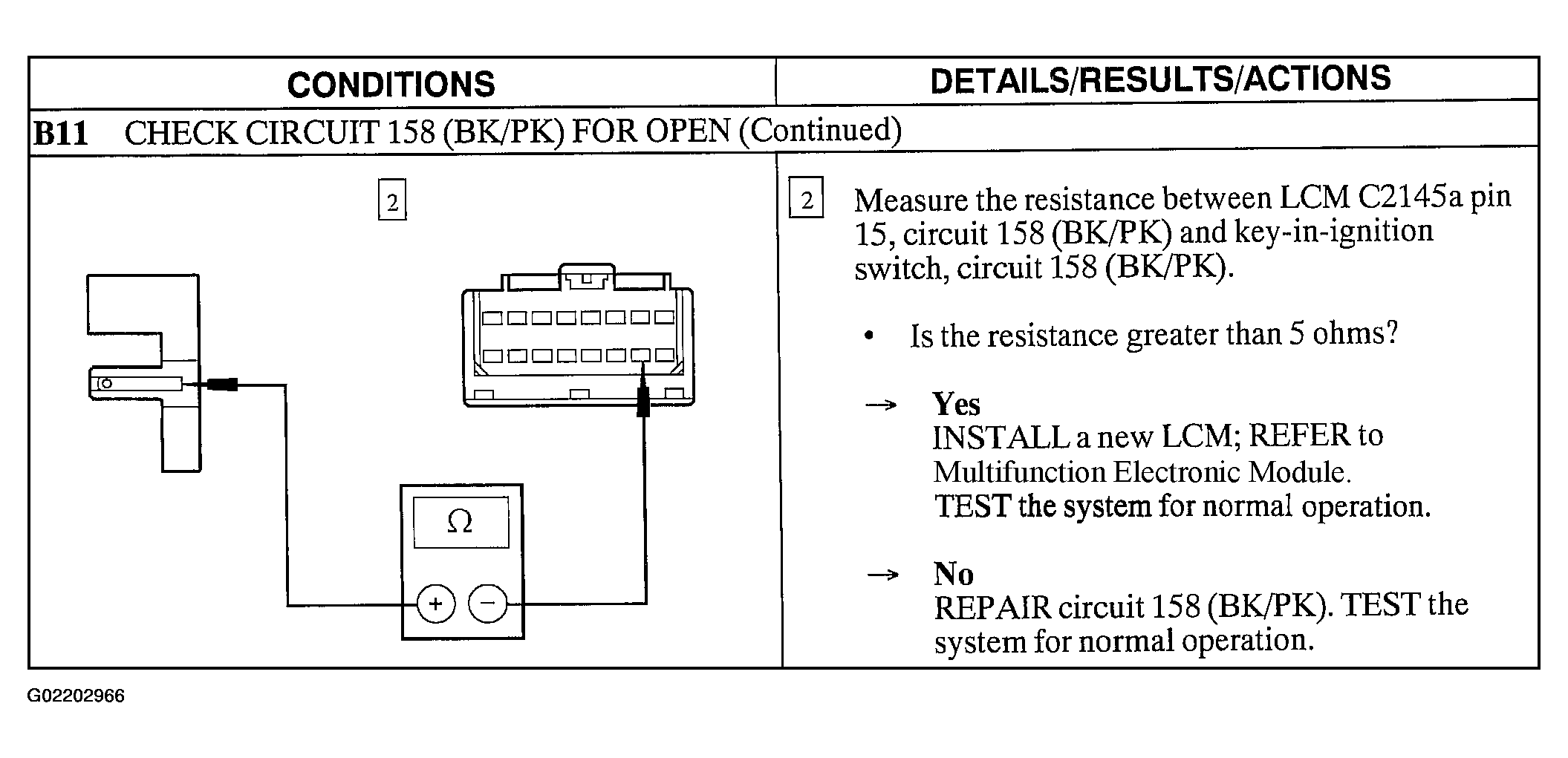

Fig 6: Pinpoint Test B: Smart Lock Does Not Operate Correctly (B11 Cont.)
