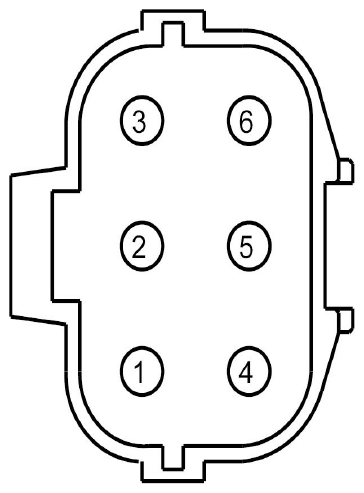

Keyless Entry Keypad Connector End View (C500)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CPK29 (GY-BU) | 18 | SWITCH - KEYLESS KEYPAD LINE A | |
| 2 | CPK28 (WH-GN) | 18 | CTRL MOD. - SWITCH KEYLESS KEYPAD ILLUMINATION | |
| 3 | CPK30 (VT-GN) | 18 | SWITCH - KEYLESS KEYPAD LINE B | |
| 4 | GD143 (BK-VT) | 18 | GROUND - PILLAR B LEFT | |
| 5 | GD133 (BK) | 18 | GROUND - PILLAR A LEFT | |
| 6 | CPK31 (YE-GN) | 18 | SWITCH - KEYLESS KEYPAD LINE C |

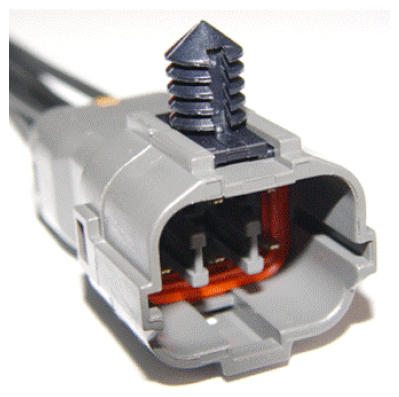

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-855 | Service Part Number: 5U2Z-14S411-MA Gauge: 16 Pin material: Tin Cavities: 6 Vehicle Uses
|
