Connector End View C138 - WASHER FLUID LEVEL SWITCH

Connector:C138

Description

WASHER FLUID LEVEL SWITCH

Color

BK

Harness

14290

Base Part #

part# N/A

Service Pigtail

See Below

GFDW36926Courtesy of FORD MOTOR COMPANY
Pin  Circuit  Gauge  Circuit Function  Qualifier
1 CMC20 (VT) 20 SWITCH - LOW LEVEL WASHER FLUID
2 GD123 (BK-GY) 20 GROUND - FENDER FRONT RIGHT
Available Pigtail Kits
Pigtail Kit Part Number

WPT-1051

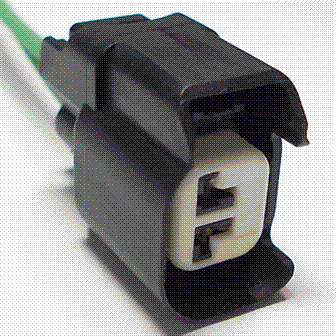

GFDW36927Courtesy of FORD MOTOR COMPANY
Service Part Number:

5U2Z-14S411-ZB

Gauge:

16

Pin material:

Silver

Cavities:

Vehicle Uses

Fuel Injector

Horn

Switch - Backup Lamp

Switch - Hood Ajar
