Transaxle Range (Tr) Sensor

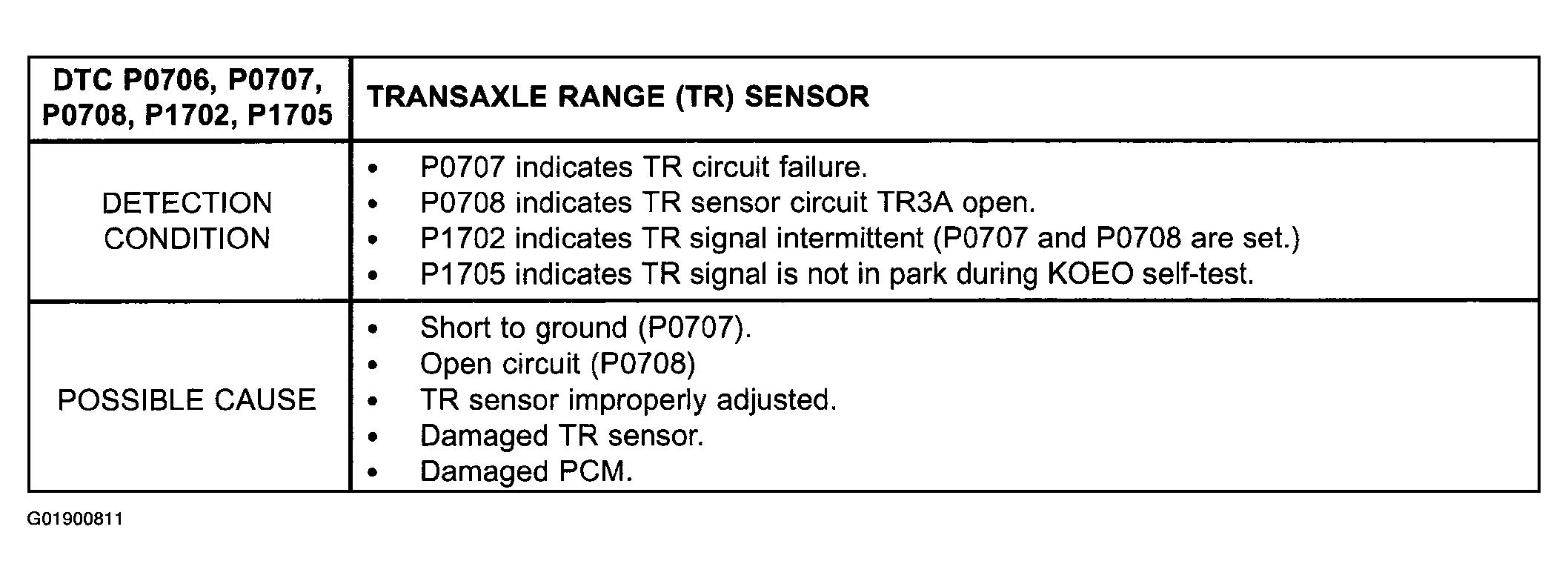

Fig 1: Transaxle Range (TR) Sensor Possible Causes (1 Of 2)
G01900811Courtesy of MAZDA MOTORS CORP.

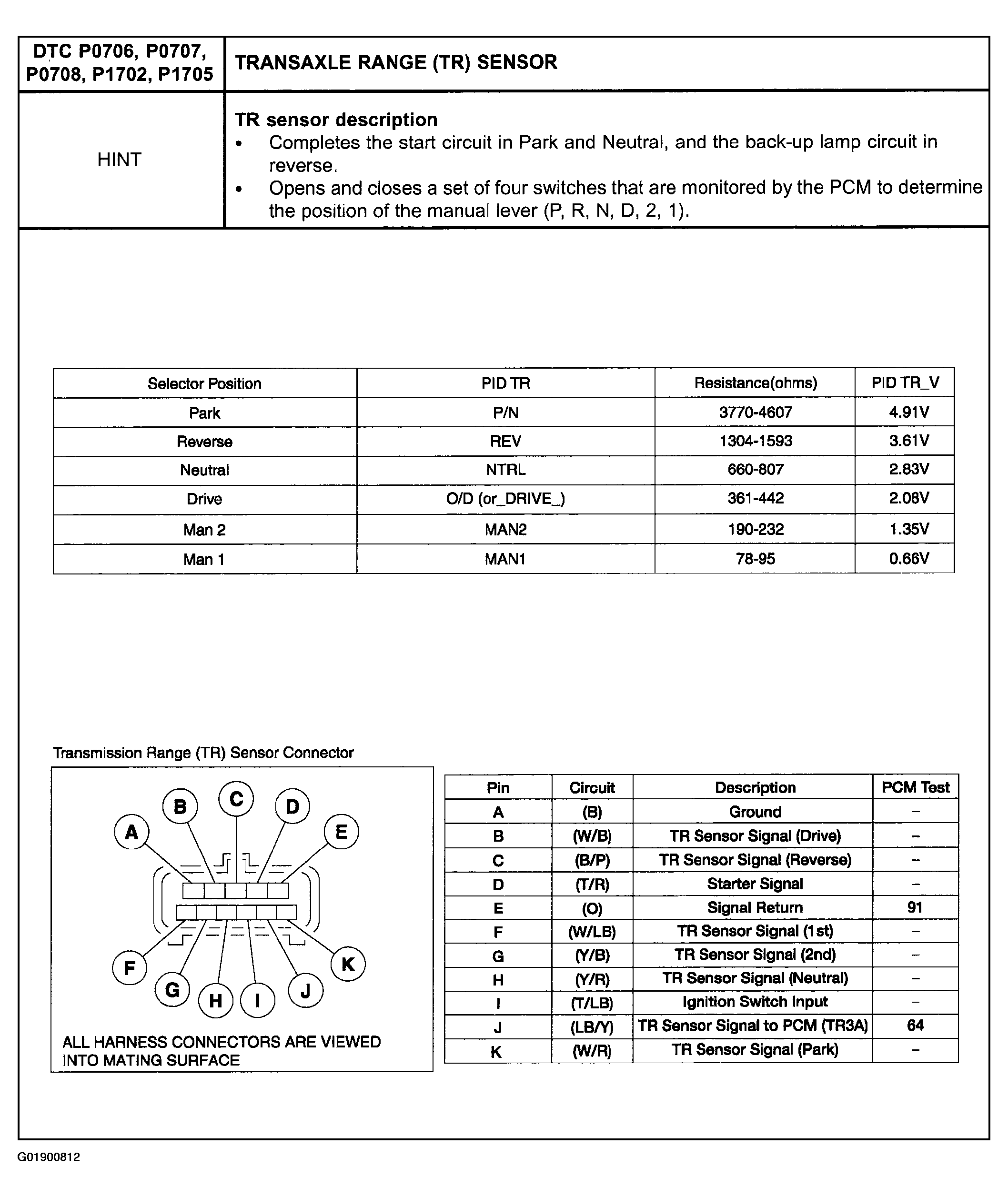

Fig 2: Transaxle Range (TR) Sensor Possible Causes (2 Of 2)
G01900812Courtesy of MAZDA MOTORS CORP.

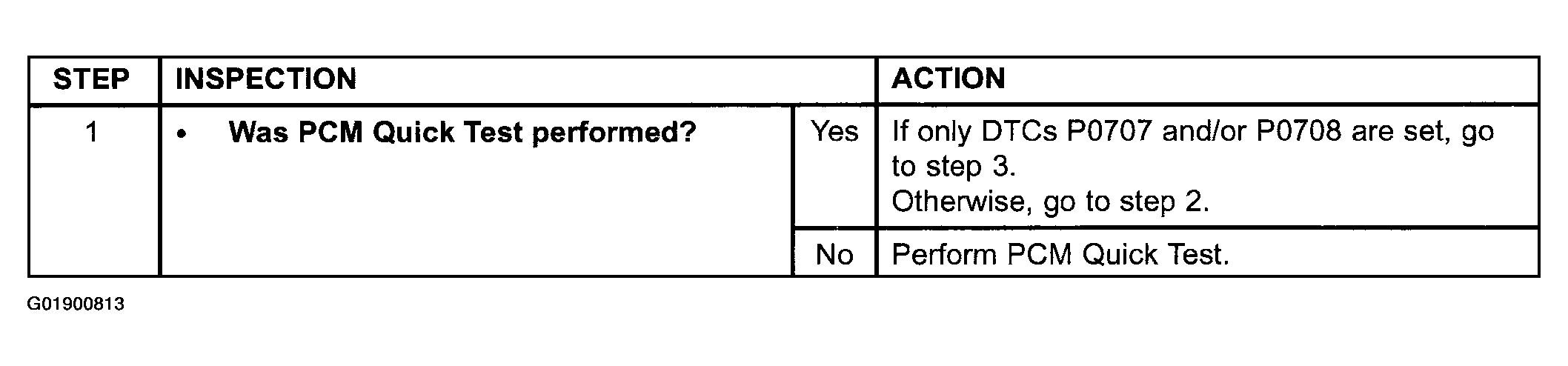

Fig 3: Transaxle Range (TR) Sensor Test Procedure (Steps 1)
G01900813Courtesy of MAZDA MOTORS CORP.

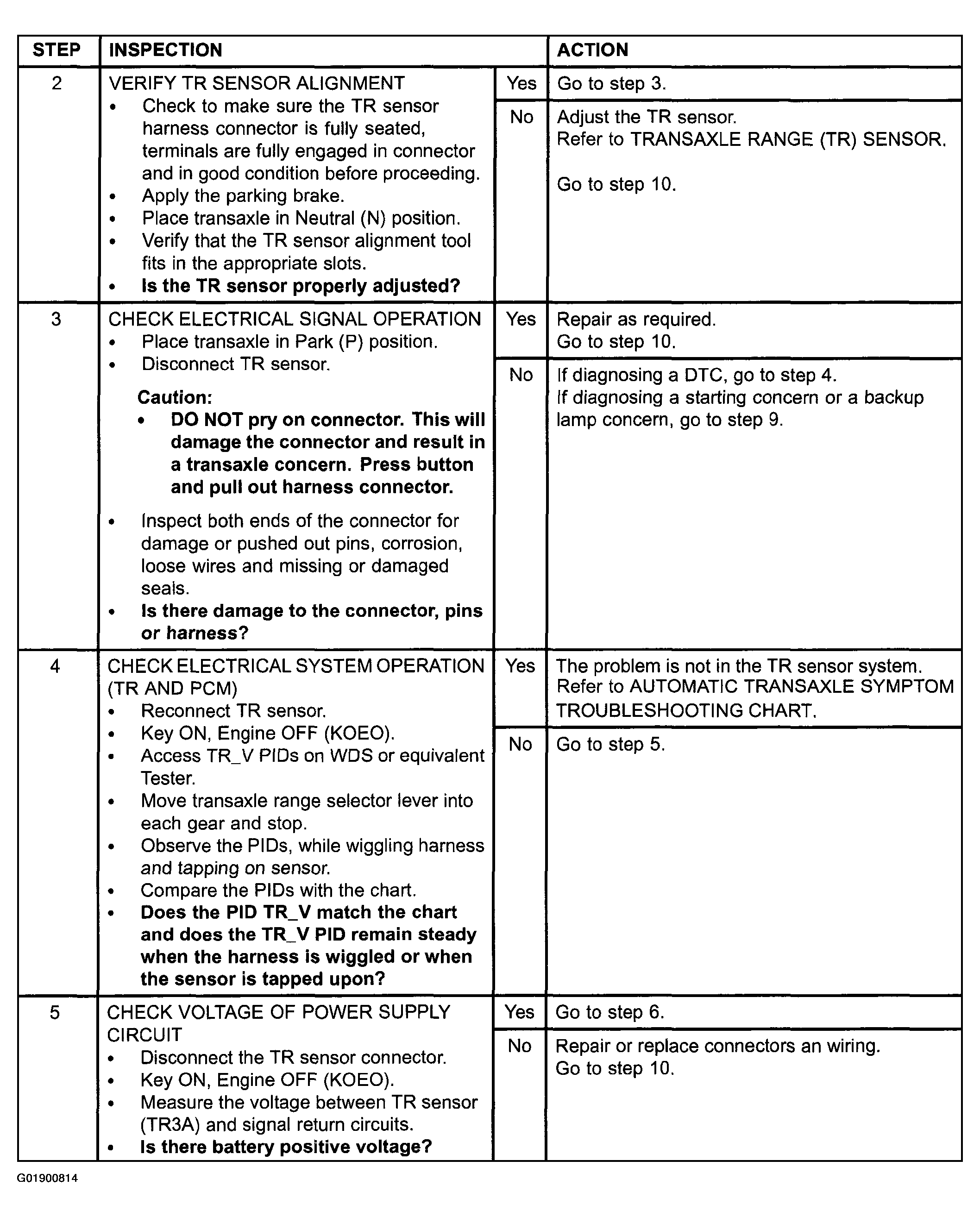

Fig 4: Transaxle Range (TR) Sensor Test Procedure (Steps 2-5)
G01900814Courtesy of MAZDA MOTORS CORP.

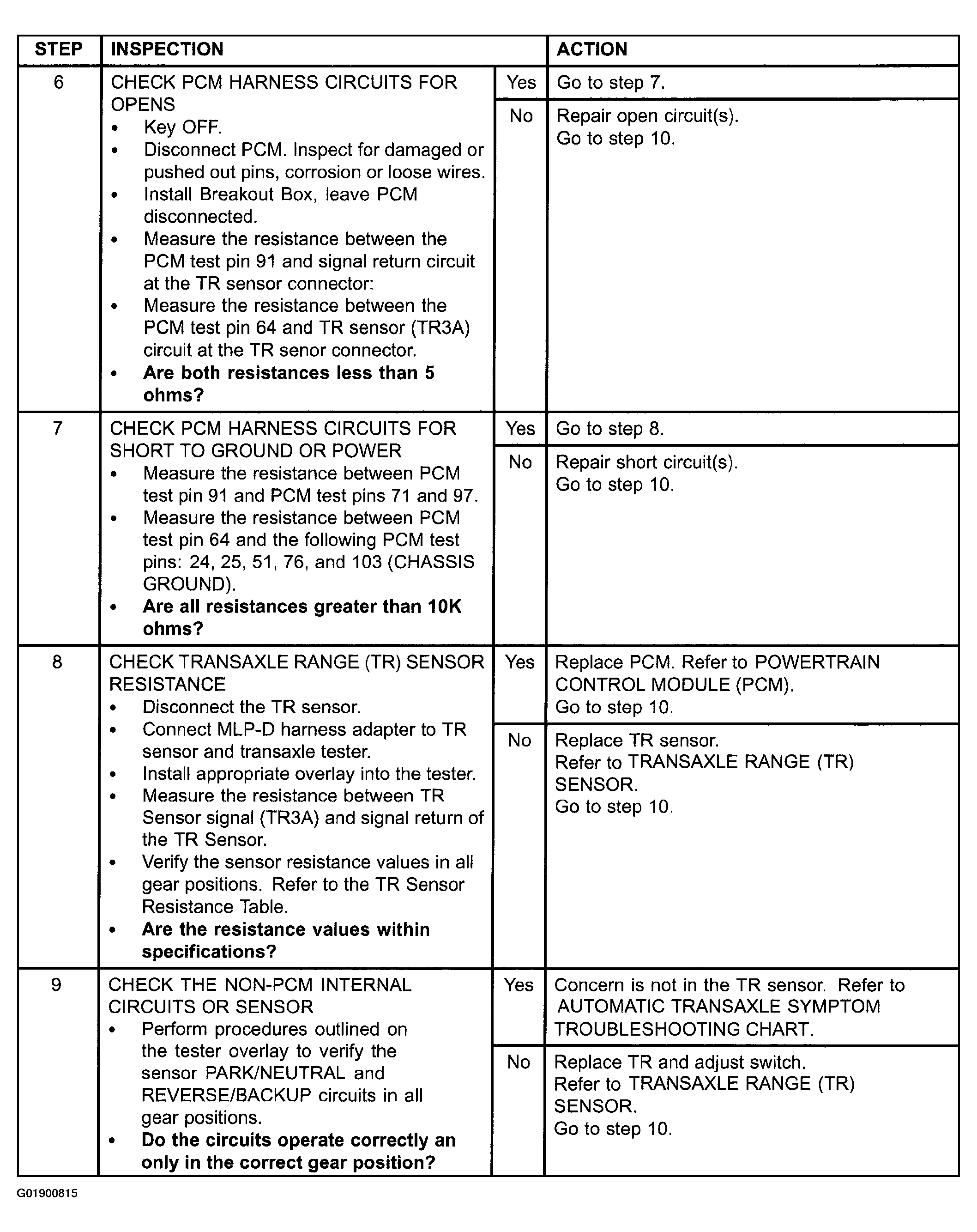

Fig 5: Transaxle Range (TR) Sensor Test Procedure (Steps 6-9)
G01900815Courtesy of MAZDA MOTORS CORP.

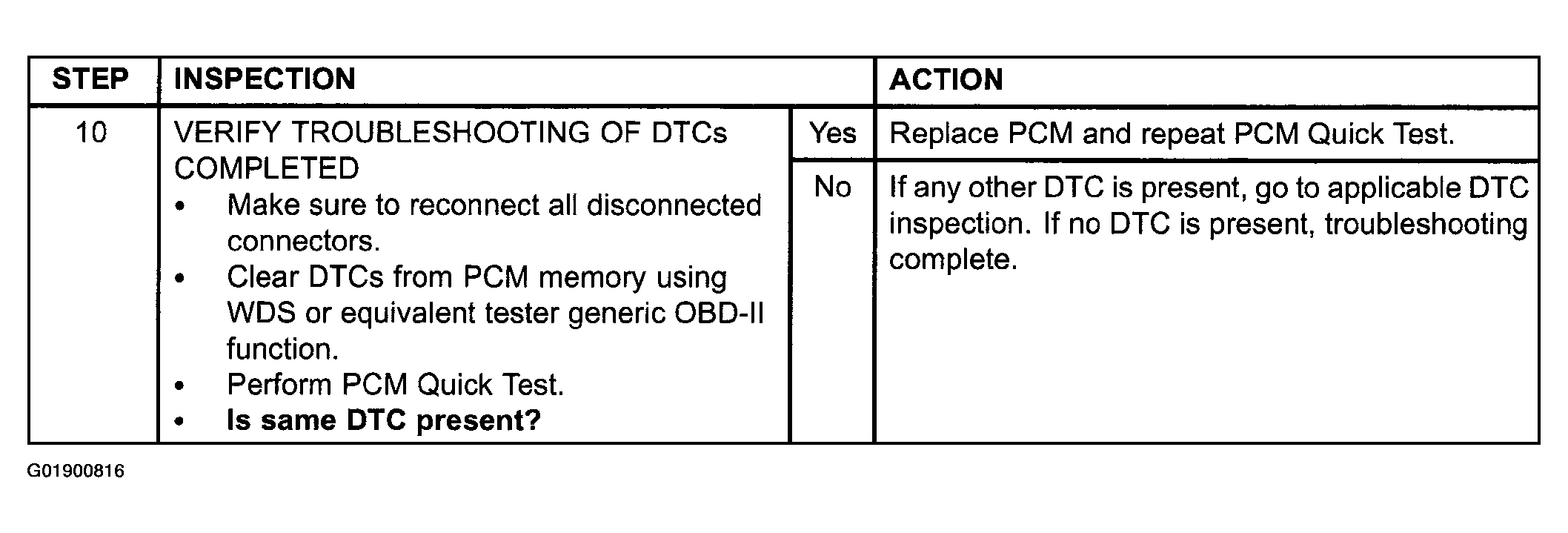

Fig 6: Transaxle Range (TR) Sensor Test Procedure (Step 10)
G01900816Courtesy of MAZDA MOTORS CORP.
