Diagnostic Trouble Codes
DIAGNOSTIC TROUBLE CODE DEFINITIONS
| DTC | Description |
|---|---|
| DTC 01 | BRAKE SWITCH ON/OFF SIGNAL |
| DTC 04 | DOOR SWITCH ON/OFF SIGNAL |
| DTC 05 | DOOR LOCK-LINK SWITCH ON/OFF SIGNAL |
| DTC 07 | REAR WINDOW DEFROSTER SWITCH ON/OFF SIGNAL |
| DTC 08 | TNS RELAY ON/OFF SIGNAL |
| DTC 10 | VEHICLE SPEED INPUT SIGNAL |
| DTC 11 | ENGINE SPEED INPUT SIGNAL |
| DTC 12 | OPERATION SIGNAL TO SPEEDOMETER |
| DTC 13 | OPERATION SIGNAL TO TACHOMETER |
| DTC 14 | OPERATION SIGNAL TO BUZZER |
| DTC 16 | OPERATION SIGNAL TO FUEL-LEVEL WARNING LIGHT |
| DTC 17 | OPERATION SIGNAL TO REAR WINDOW DEFROSTER INDICATOR LIGHT |
| DTC 18 | IGNITION KEY ILLUMINATION ON/OFF SIGNAL |
| DTC 20 | OPERATION SIGNAL TO REAR WINDOW DEFROSTER RELAY ON/OFF SIGNAL |
| DTC 22 | FUEL LEVEL SIGNAL |
| DTC 23 | OPERATION SIGNAL TO FUEL GAUGE |
| DTC 24 | WATER TEMPERATURE SIGNAL |
| DTC 25 | OPERATION SIGNAL TO WATER TEMPERATURE GAUGE |
| DTC 26 | LCD INDICATION |
| DTC 27 | OPERATION SIGNAL TO INTERIOR LIGHT |
| DTC 31 | KEY REMINDER ON/OFF SIGNAL |
| DTC 41 | P POSITION SWITCH ON/OFF SIGNAL |
| DTC 42 | OPERATION SIGNAL TO INTERLOCK SOLENOID |
NOTE:

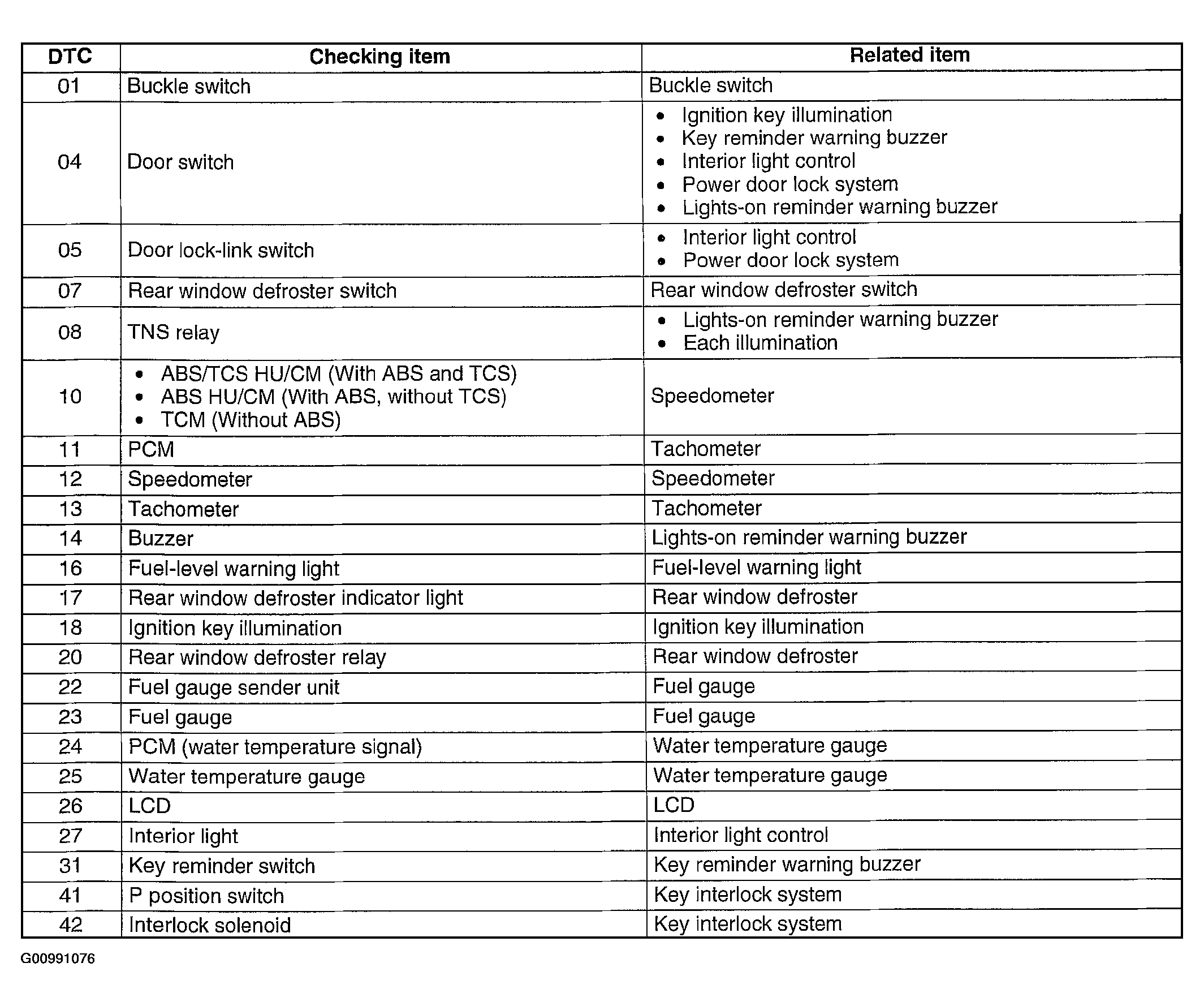

Following list items reference Fig 1
- The diagnostic trouble codes are displayed in numerical order. (While performing the inspection, if you want to inspect a diagnostic trouble code of which the number is smaller than the code number you are currently inspecting, terminate the check mode then repeat the inspection from the beginning.)
- If the speed signal is put into the instrument cluster (the front wheels are rotated) while a code other than DTC 10 is displayed, the input/output check mode will be cancelled.
- The diagnostic trouble codes can be fast-forwarded by pushing and holding the odometer/tripmeter switch for 1 second or more .
