Relay Location
WARNING: This page is about a different car, the 2014 Mazda 6. However, it is still accessible from the selected car via links, so may be relevant.

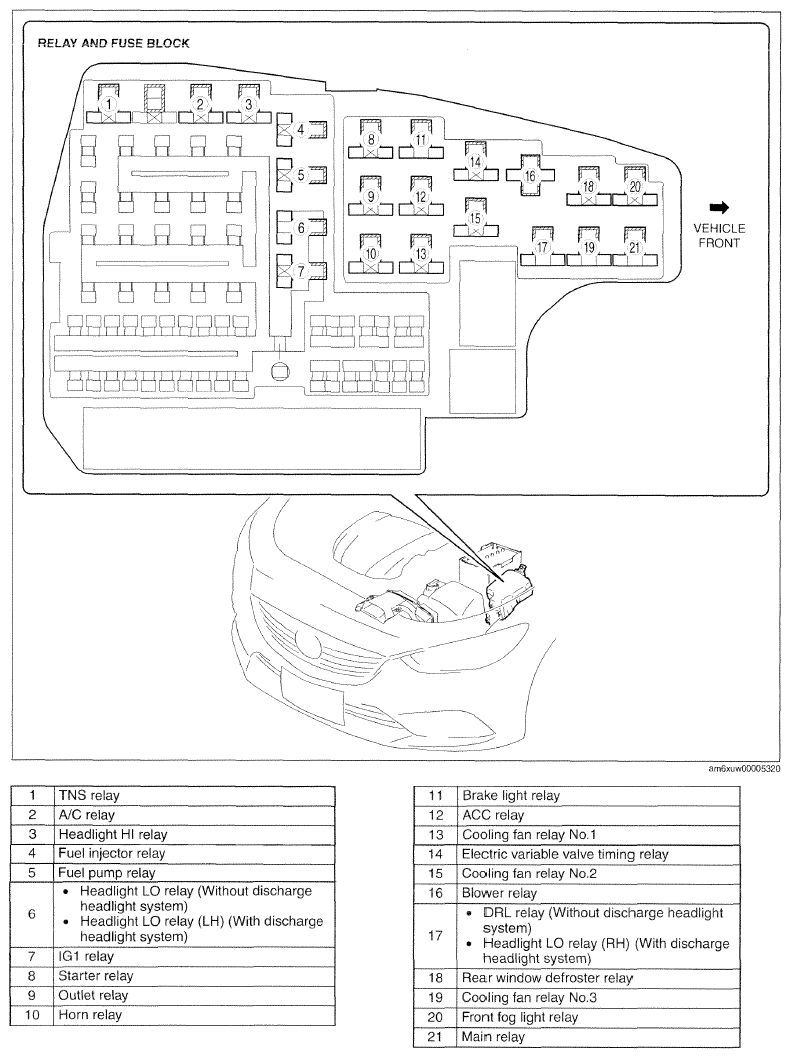

ENGINE ROOM RELAY AND FUSE BOX RELAY IDENTIFICATION
| RELAY DESCRIPTION |
|---|
| TNS Relay |
| A/C Relay |
| Headlight Hi Relay |
| Fuel Injector Relay |
| Fuel Pump Relay |
| Headlight Lo Relay |
| IG1 Relay |
| Starter Relay |
| Outlet Relay |
| Horn Relay |
| Brake Light Relay |
| ACC Relay |
| Cooling Fan Relay No. 1 |
| Electric Variable Valve Timing Relay |
| Cooling Fan Relay No. 2 |
| Blower Relay |
| DRL Relay |
| Rear Window Defroster Relay |
| Cooling Fan Relay No. 3 |
| Front Fog Light Relay |
| Main Relay |
