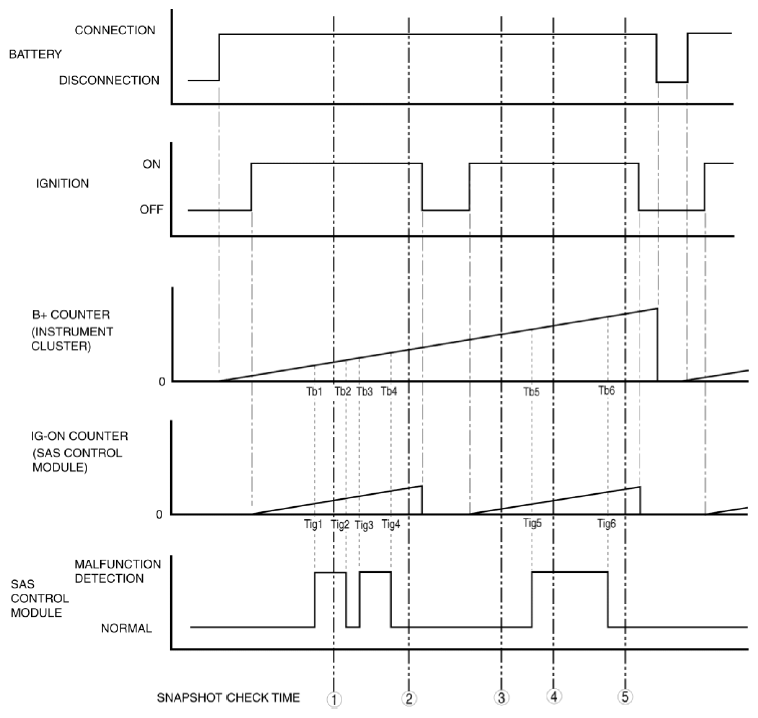

Snapshot counter pattern
| Snapshot check time | FAULT_CNT | FIRST_DET_IG | LAST_CLR | LAST_CLR_IG | LAST_DET | LAST_DET_IG | TOTAL_TIME |
|---|---|---|---|---|---|---|---|
| Number of malfunction detections | Time when initial malfunction occurs (IG-ON counter) | Repair time for last malfunction (B+ counter) | Repair time for last malfunction (IG-ON counter) | Time when last malfunction occurs (B+ counter) | Time when last malfunction occurs (IG-ON counter) | Time when first malfunction occurs (B+ counter) | |
| 1 | 1 | Tig1 | - | - | Tb1 | Tig1 | Tb1 |
| 2 | 2 | Tig1 | Tb4 | Tig4 | Tb3 | Tig3 | Tb1 |
| 3 | 2 | Tig1 | Tb4 | Tig4 | Tb3 | Tig3 | Tb1 |
| 4 | 3 | Tig1 | Tb4 | Tig4 | Tb5 | Tig5 | Tb1 |
| 5 | 3 | Tig1 | Tb6 | Tig6 | Tb5 | Tig5 | Tb1 |
