On-Board Diagnostic Wiring Diagram [SAS Control Module (Two-Step Deployment Control System)]

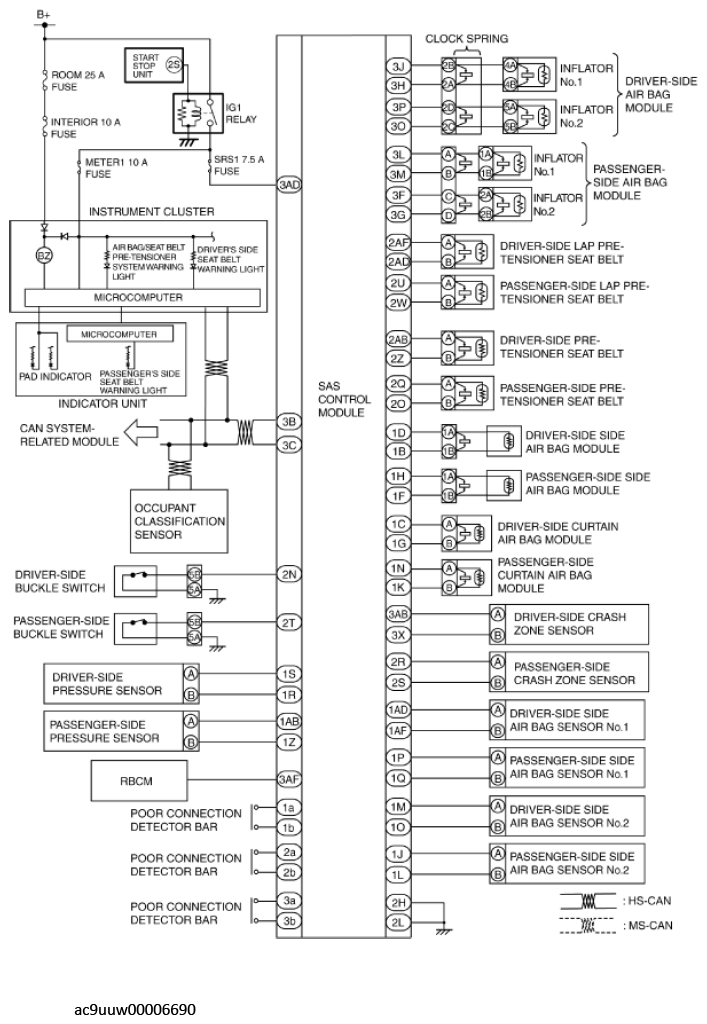

Fig 1: SAS Control Module (Two-Step Deployment Control System) Circuit Diagram
G11438815Courtesy of MAZDA MOTORS CORP.
Fig 2: SAS Control Module Harness-Side Connector Terminals
G11438750Courtesy of MAZDA MOTORS CORP.
