Transfer Case Adapter: Reassembly

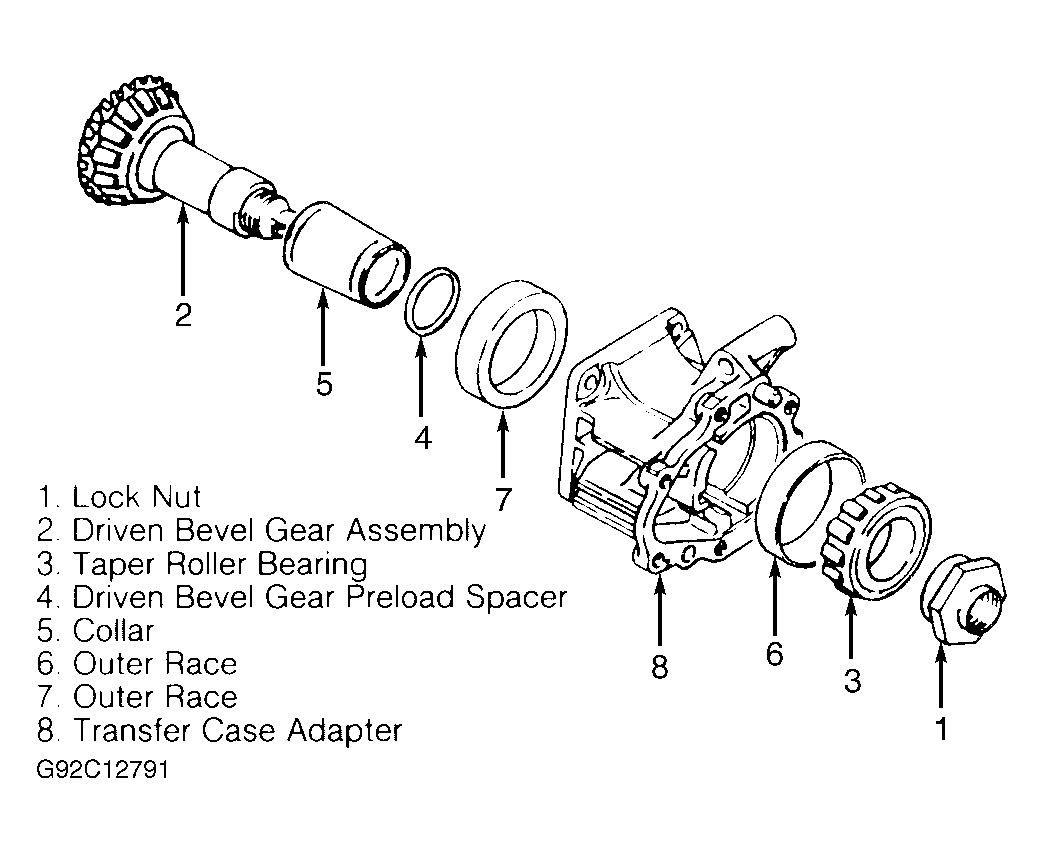

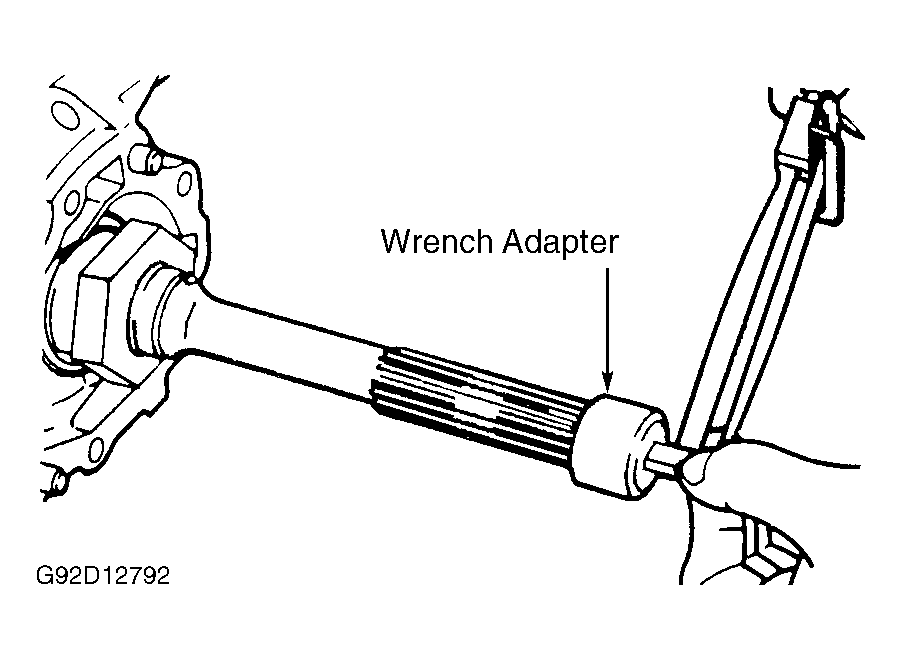

Tap in each outer race until fully seated. Install collar and driven bevel gear preload spacer onto driven bevel gear assembly. Using bearing installer, press taper roller bearing into transfer case adapter. Install driven bevel gear assembly, and align mating marks. Tighten lock nut to specification using appropriate wrench. See TORQUE SPECIFICATIONS . Stake lock nut in 2 places.
DRIVEN BEVEL GEAR PRELOAD SPACERS
| Part No. | Mark | Thickness In. (mm) |
|---|---|---|
| MD726172 | 19 | .0469 (1.190) |
| MD722081 | 22 | .0480 (1.220) |
| MD722082 | 25 | .0492 (1.250) |
| MD722083 | 28 | .0504 (1.280) |
| MD722084 | 31 | .0516 (1.310) |
| MD722085 | 34 | .0528 (1.340) |
| MD722086 | 37 | .0539 (1.370) |
| MD722087 | 40 | .0551 (1.400) |
| MD722088 | 43 | .0563 (1.430) |
| MD722089 | 46 | .0575 (1.460) |
| MD722090 | 49 | .0587 (1.490) |
| MD722091 | 52 | .0598 (1.520) |
| MD722092 | 55 | .0610 (1.550) |
| MD722093 | 58 | .0622 (1.580) |
| MD722094 | 61 | .0634 (1.610) |
| MD722095 | 64 | .0646 (1.640) |
| MD722096 | 67 | .0657 (1.670) |
| MD722097 | 70 | .0669 (1.700) |
| MD722098 | 73 | .0681 (1.730) |
| MD722099 | 76 | .0693 (1.760) |
| MD722100 | 79 | .0705 (1.790) |
| MD722101 | 82 | .0717 (1.820) |
| MD722102 | 85 | .0728 (1.850) |
| MD722103 | 88 | .0740 (1.880) |
| MD722104 | 91 | .0752 (1.910) |
| MD722105 | 94 | .0764 (1.940) |
