Power Mirror Switch

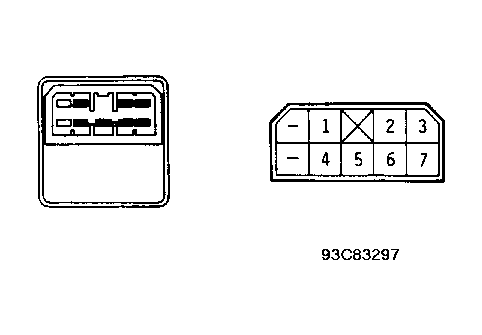

Remove mirror switch. Using ohmmeter, check continuity of switch. See appropriate POWER MIRROR SWITCH CONTINUITY CHART . SeeFig 1 or Figure . Replace switch if switch continuity is not as specified.
POWER MIRROR SWITCH CONTINUITY CHART
| Switch Position | (1) Check Continuity Between | |||
|---|---|---|---|---|
| Left Side | ||||
| UP | Pins No. 3 & 6; Pins No. 4 & 5 | |||
| DOWN | Pins No. 3 & 5; Pins No. 4 & 6 | |||
| LEFT | Pins No. 2 & 4; Pins No. 3 & 5 | |||
| RIGHT | Pins No. 2 & 3; Pins No. 4 & 5 | |||
| Right Side | ||||
| UP | Pins No. 1 & 3; Pins No. 4 & 5 | |||
| DOWN | Pins No. 1 & 4; Pins No. 3 & 5 | |||
| LEFT | Pins No. 3 & 5; Pins No. 4 & 7 | |||
| RIGHT | Pins No. 3 & 7; Pins No. 4 & 5 | |||
|
||||
