Power Mirror Switch

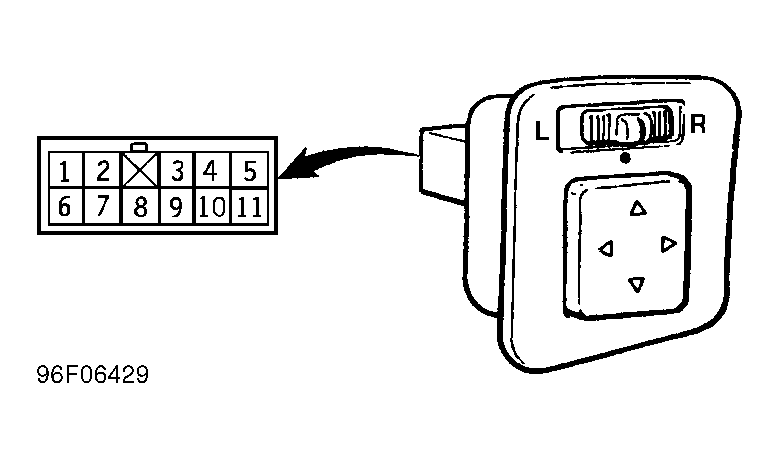

Remove mirror switch. Using ohmmeter, check continuity of switch. See POWER MIRROR SWITCH CONTINUITY CHART. SeeFig 1 . Replace switch if switch continuity is not as specified.
POWER MIRROR SWITCH CONTINUITY CHART
| Switch Position | (1) Check Continuity Between Pin No. | |||
|---|---|---|---|---|
| Left Side | ||||
| UP | 3 & 4; 5 & 10 | |||
| DOWN | 3 & 5; 4 & 10 | |||
| LEFT | 3 & 11; 4 & 10 | |||
| RIGHT | 3 & 4; 10 & 11 | |||
| Right Side | ||||
| UP | 3 & 4; 9 & 10 | |||
| DOWN | 3 & 9; 4 & 10 | |||
| LEFT | 3 & 8; 4 & 10 | |||
| RIGHT | 3 & 4; 8 & 10 | |||
|
||||
