Main Switch

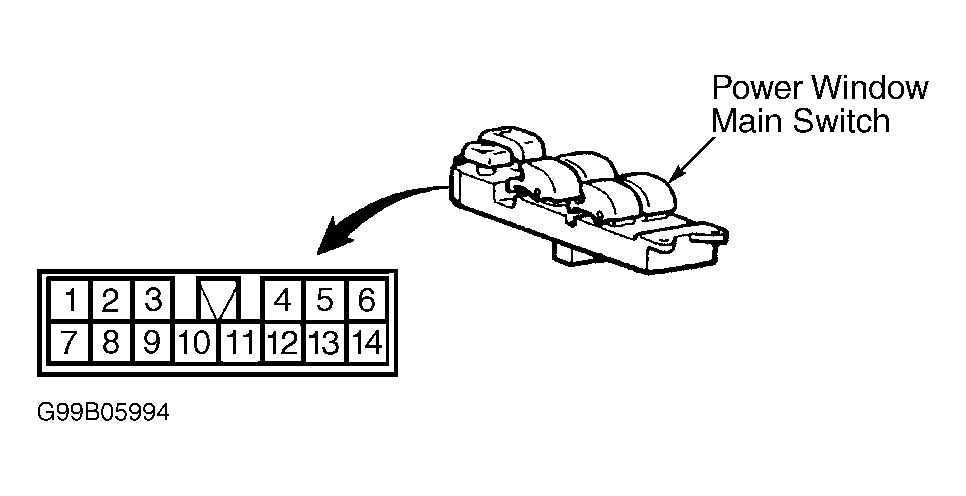

Remove power window main switch from trim panel. Apply battery positive voltage to switch terminal No. 13. Apply ground to switch terminal No. 12. See Figure . Continuity should be present at specified terminals. See POWER WINDOW MAIN SWITCH CONTINUITY table. If continuity is not as specified, replace power window main switch.
POWER WINDOW MAIN SWITCH CONTINUITY
| Switch Position | Terminals No. | ||
|---|---|---|---|
| Switch In Unlock Position | |||
| Left Front Switch | |||
| Up | 8 & 13, 9 & 12 | ||
| Down | 8 & 12, 9 & 13 | ||
| Idle | 8, 9 & 12 | ||
| Right Front Switch | |||
| Up | 3 & 13, 11 & 12 | ||
| Down | 3 & 12, 11 & 13 | ||
| Idle | 3, 11 & 12 | ||
| Left Rear Switch | |||
| Up | 1 & 13, 2 & 12 | ||
| Down | 1 & 12, 2 & 13 | ||
| Idle | 1, 2 & 12 | ||
| Right Rear Switch | |||
| Up | 6 & 12, 13 & 14 | ||
| Down | 6 & 13, 12 & 14 | ||
| Idle | 6, 12 & 14 | ||
| Switch In Lock Position | |||
| Left Front Switch | |||
| Up | 8 & 13, 9 & 12 | ||
| Down | 8 & 12, 9 & 13 | ||
| Idle | 8, 9 & 12 | ||
| Right Front Switch | |||
| Up | 3 & 13 | ||
| Down | 11 & 13 | ||
| Idle | 3 &11 | ||
| Left Rear Switch | |||
| Up | 1 & 13 | ||
| Down | 2 & 13 | ||
| Idle | 1 & 2 | ||
| Right Rear Switch | |||
| Up | 13 & 14 | ||
| Down | 6 & 13 | ||
| Idle | 6 & 14 | ||
