Stoplight Switch System Circuit

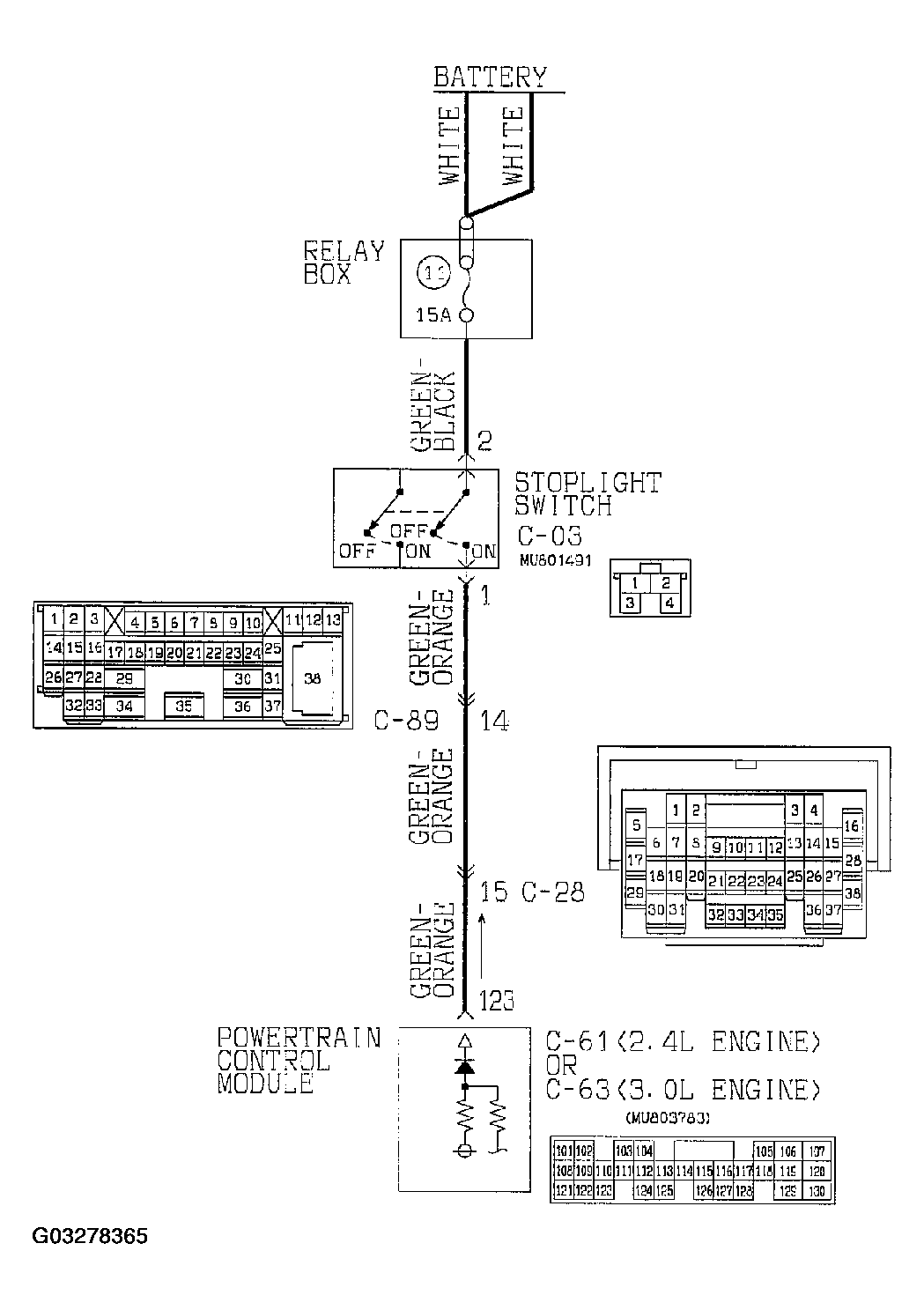

Fig 1: Stoplight Switch System Circuit
G03278365Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

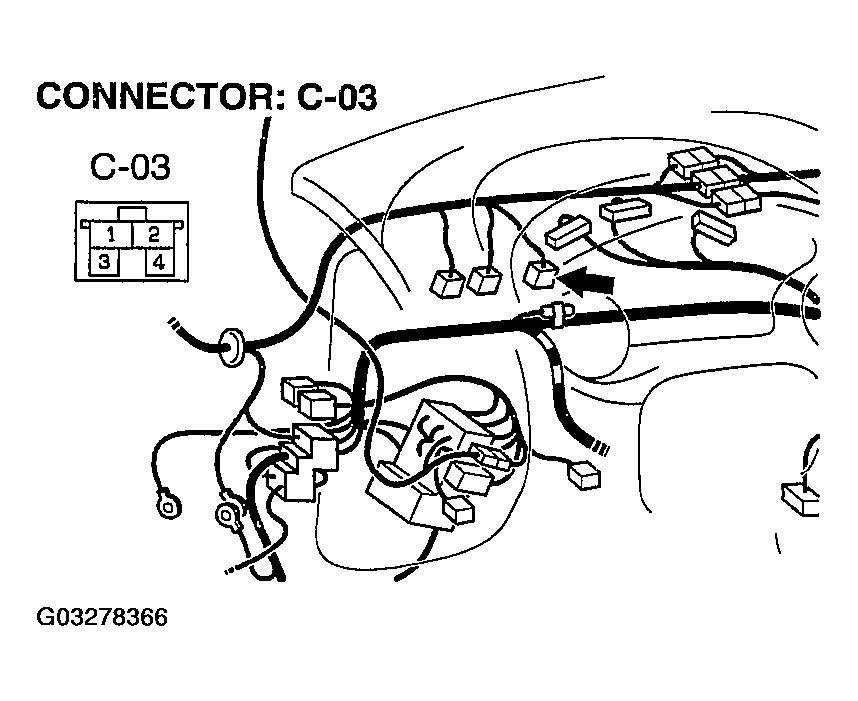

Fig 2: Identifying Connectors Of Stoplight Switch System Circuit (1 Of 4)
G03278366Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

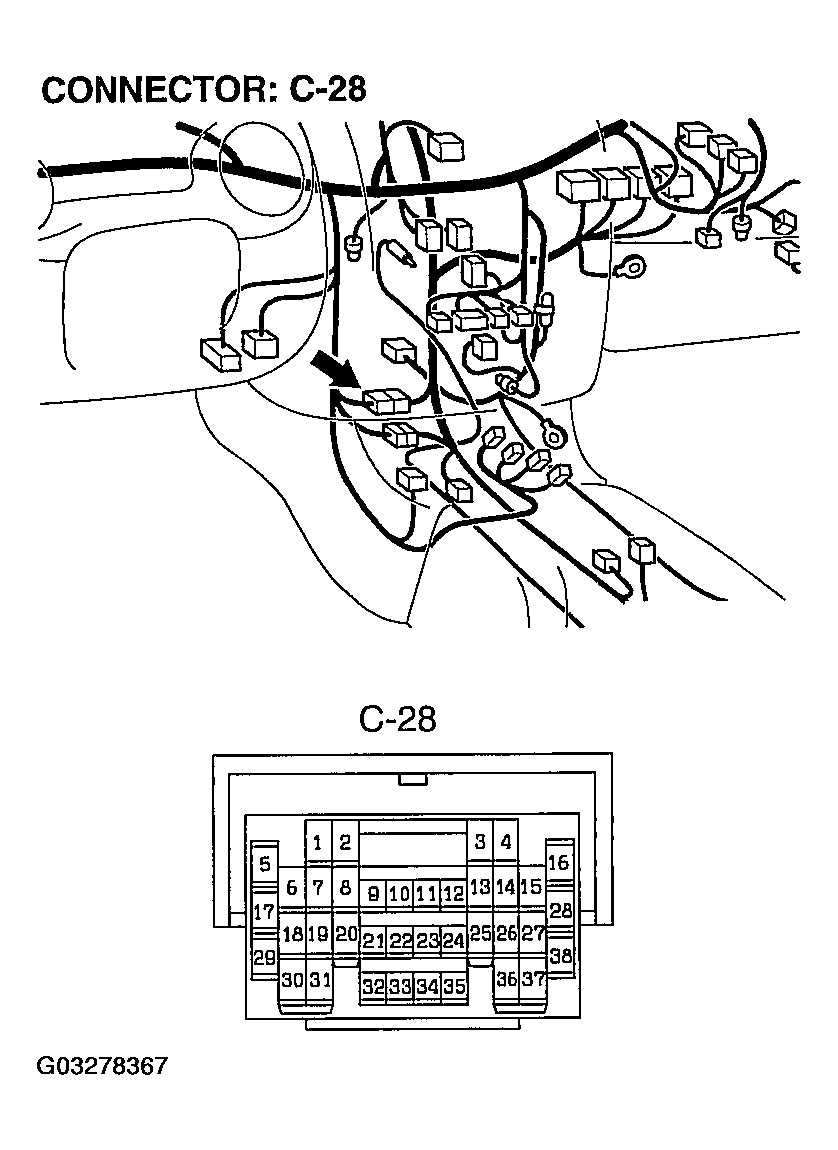

Fig 3: Identifying Connectors Of Stoplight Switch System Circuit (2 Of 4)
G03278367Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

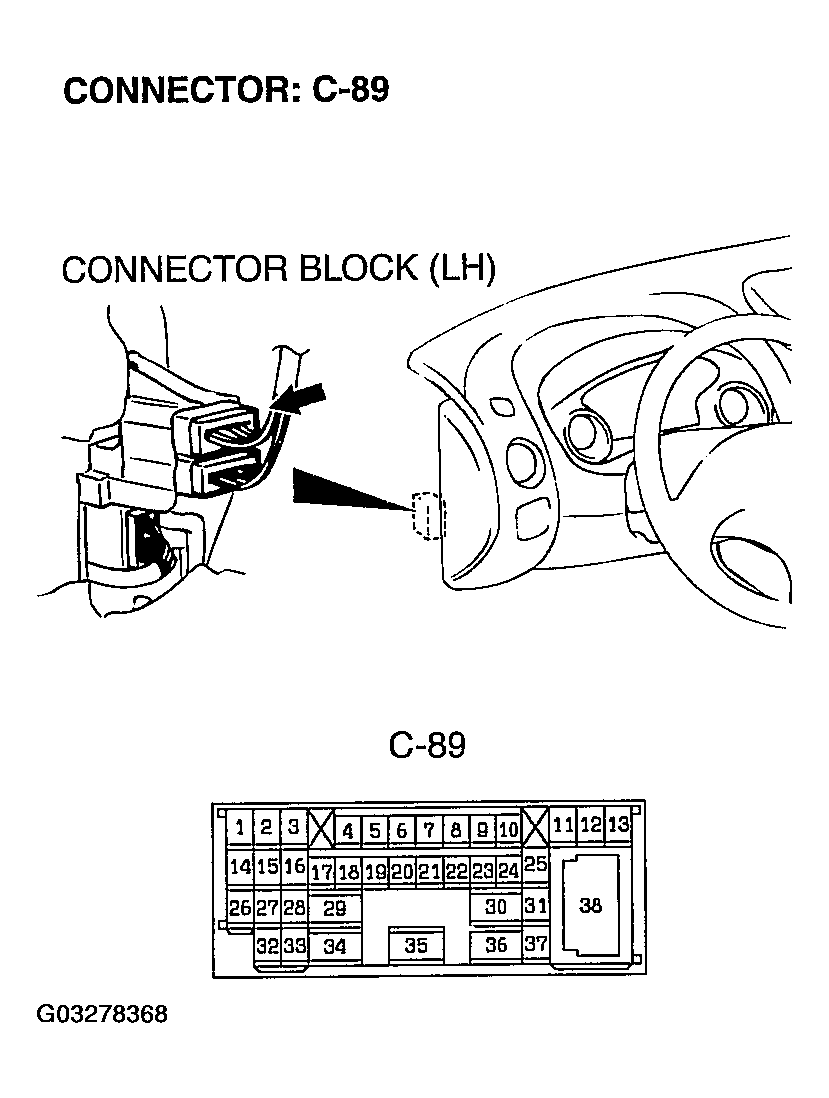

Fig 4: Identifying Connectors Of Stoplight Switch System Circuit (3 Of 4)
G03278368Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

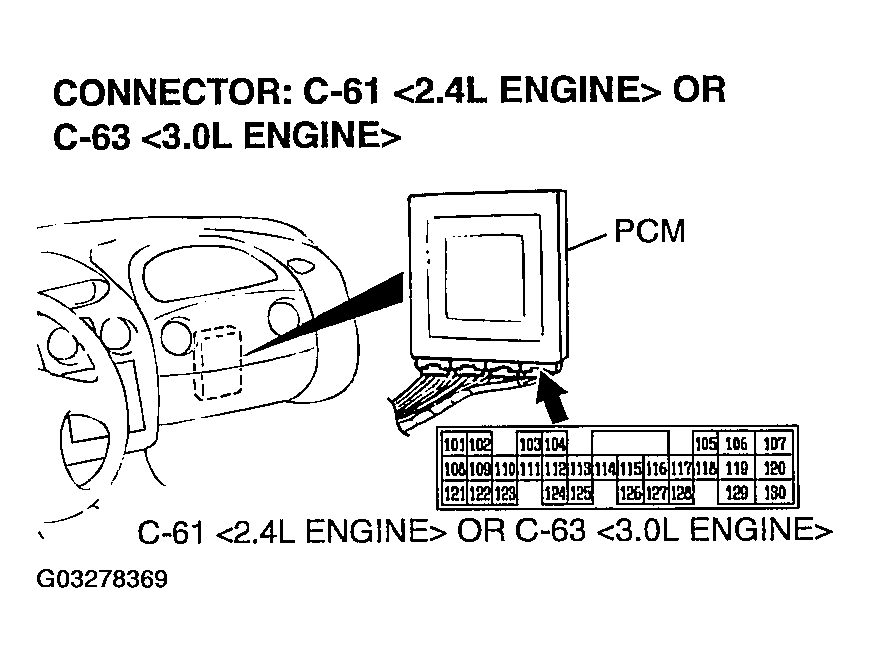

Fig 5: Identifying Connectors Of Stoplight Switch System Circuit (4 Of 4)
G03278369Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
