| Auto-Tensioner Attaching Bolt |
17 (23) |
| Bell Housing Cover Attaching Bolt (Bolt/Flange) |
19 (26) |
| Camshaft Position Sensor Sensing Cylinder Attaching Bolt |
16 (22) |
| Camshaft Position Sensor Support Attaching Bolt |
10 (14) |
| Camshaft Sprocket Attaching Bolt |
65 (88) |
| Connecting Rod Cap Nut |
| Step 1 |
15 (20) |
| Step 2 |
Plus Torque Angle 90 Degrees |
| Coolant Temperature Sensor |
21 (29) |
| Counterbalance Shaft Sprocket Bolt |
33 (45) |
| Counterbalance Shaft Tensioner Center Bolt |
14 (19) |
| Crankshaft Damper Bolt |
123 (167) |

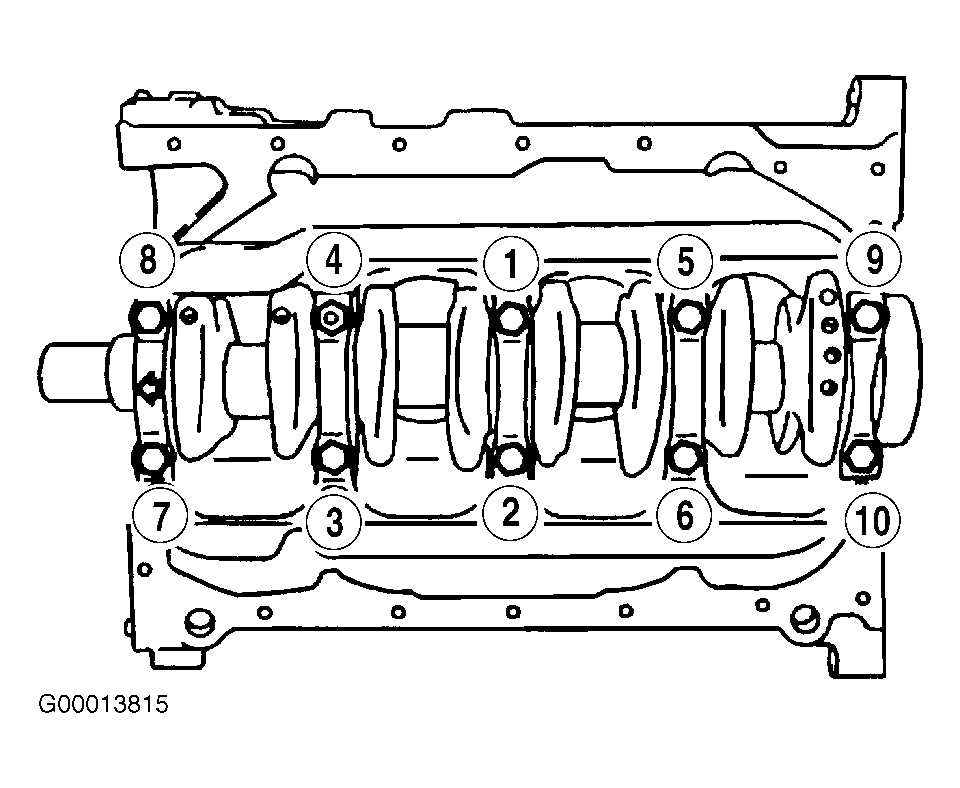

| Crankshaft Main Bearing Cap Bolts |
| Step 1 |
18 (25) |
| Step 2 |
Plus Torque Angle 90 Degrees |
| Crankshaft Pulley Attaching Bolt |
18 (25) |
| Crankshaft Sprocket Attaching Bolt |
87 (118) |

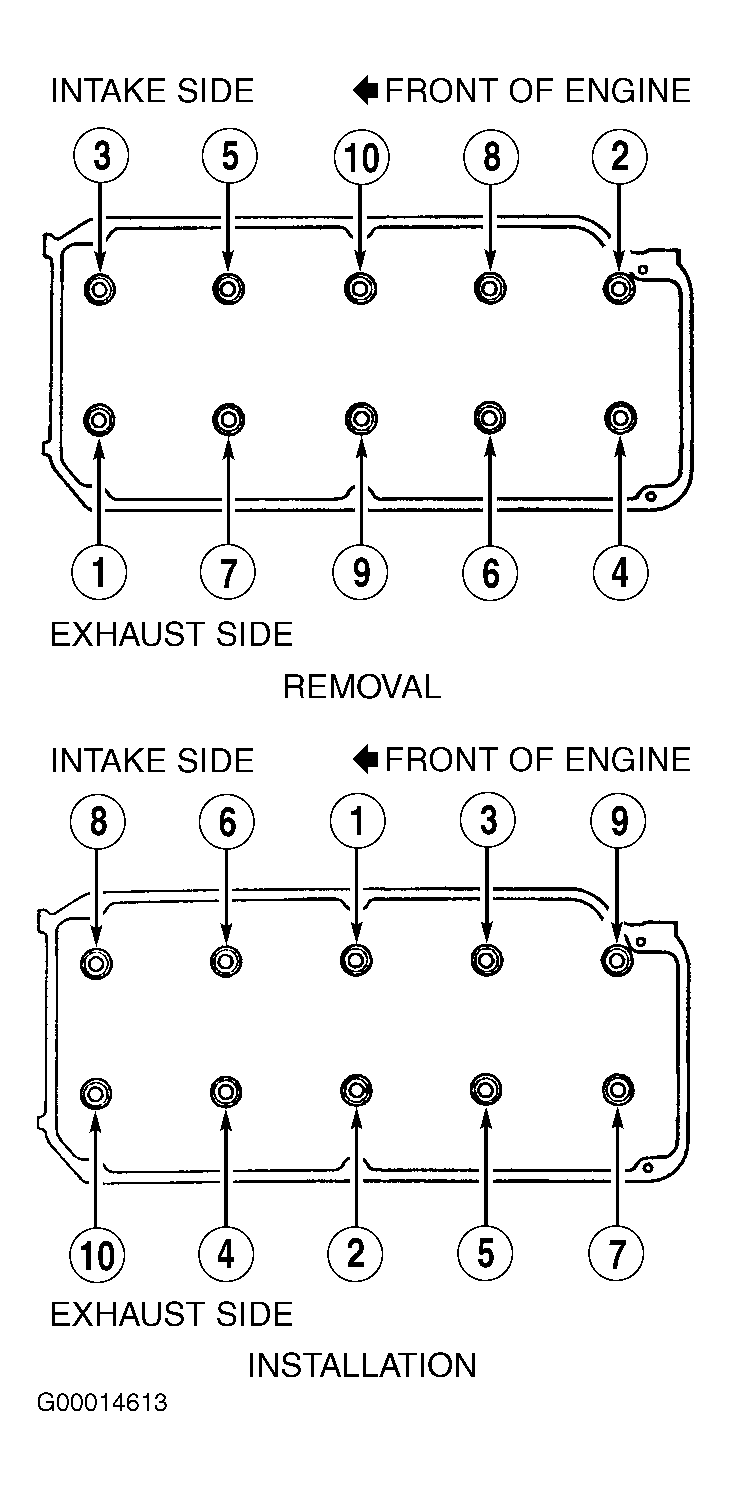

| Cylinder Head Bolts |
| Step 1 |
58 (78) |
| Step 2 |
Loosen Completely |
| Step 3 |
15 (20) |
| Step 4 |
Plus Torque Angle 90 Degrees |
| Step 5 |
Plus Additional 90 Degrees |
| Drive Belt Adjusting Nut Lock Bolt |
17 (23) |
| Drive Plate/Flywheel Bolt |
97 (132) |
| EGR Valve Bolt |
14 (19) |
| Engine Hanger Bolt |
14 (19) |
| Engine Hanger Nut |
21 (29) |
| Engine Mount Bracket Attaching Bolt |
| M12 x 74 |
63 (86) |
| M12 x 108 |
60 (81) |
| Engine Mount Bracket Attaching Nut |
63 (86) |
| Engine Support Bracket Bolt/Nut |
36 (49) |
| Exhaust Manifold Bracket Attaching Bolt |
26 (35) |
| Exhaust Manifold Cover Bolt |
10 (14) |
| Exhaust Manifold Nut |
| M8 |
21 (29) |
| M10 |
36 (49) |
| Front Case Bolt |
18 (25) |
| Generator Brace Bolt |
18 (25) |
| Generator Pivot Bolt |
32 (44) |
| Heated Oxygen Sensor |
32 (44) |
| Idler Pulley Bolt |
26 (35) |
| Intake Manifold Plenum Bolt/Nut |
15 (20) |
| Intake Manifold Plenum Stay Bolt |
| M8 |
15 (20) |
| M10 |
22 (30) |
| Intake Manifold Stay Attaching Bolt |
22 (30) |
| Knock Sensor |
17 (23) |
| Oil Dipstick Guide Attaching Bolt |
10 (14) |
| Oil Filter |
13 (17) |
| Oil Filter Bracket Bolt |
14 (19) |
| Oil Pan Drain Plug |
29 (39) |
| Oil Pump Sprocket Nut |
40 (54) |
| Oil Screen Bolt |
14 (19) |
| Power Steering Oil Pump Attaching Bolt |
21 (29) |
| Power Steering Oil Pump Bolt |
36 (49) |
| Rocker Arm Shaft Assembly Attaching Bolt |
23 (31) |
| Spark Plugs |
18 (25) |
| Thermostat Housing Bolt |
18 (25) |
| Throttle Body Bolt/Stay Bolt |
14 (19) |
| Timing Belt Tensioner Arm Bolt |
16 (22) |
| Timing Belt Tensioner Pulley Attaching Bolt |
35 (48) |
| Timing Belt Upper Cover Attaching Bolt |
| M6 |
|
| M8 |
10 (14) |
| Water Pump Bolt |
10 (14) |
| INCH Lbs. (N.m) |
| Bell Housing Cover Attaching Bolt (Bolt/Washer Assembled) |
80 (9) |
| Camshaft Position Sensor Bolt |
80 (9) |
| Coolant Temperature Gauge Unit |
97 (11) |
| Crankshaft Position Sensor Bolt |
80 (9) |
| Drive Belt Adjusting Bolt |
44 (5) |
| Fuel Pressure Regulator Bolt |
80 (9) |
| Ignition Coil Attaching Bolt |
89 (10) |
| Injectors & Fuel Rail Bolt |
106 (12) |
| Intake Manifold Deferential Pressure Sensor Bolt |
44 (5) |
| Oil Pan Bolts |
80 (9) |
| Oil Pressure Switch |
97 (11) |
| Oil Pump Cover Screw |
89 (10) |
| Oil Seal Case Bolt |
97 (11) |
| PCV Valve |
89 (10) |
| Pressure Hose/Tube Attaching Bolt |
106 (12) |
| Rear Plate Bolt |
97 (11) |
| Rocker Cover Attaching Bolt |
27 (3) |
| Timing Belt Lower Cover Attaching Bolt (Bolt Through Flange) |
97 (11) |
| Timing Belt Lower Cover Attaching Bolt (Bolt & Nut/Washer Assembly) |
80 (9) |
| Water Inlet Fitting Bolt |
115 (13) |
| Water Inlet Pipe Bolt |
115 (13) |
| Water Outlet Fitting Bolt |
115 (13) |
| Water Pump Pulley Attaching Bolt |
80 (9) |
