Transmission Range Switch Check
WARNING:
This page is about a different variant/trim than selected.
NOTE:
For vehicles with sport mode, four positions (P, R, N, D) are used.

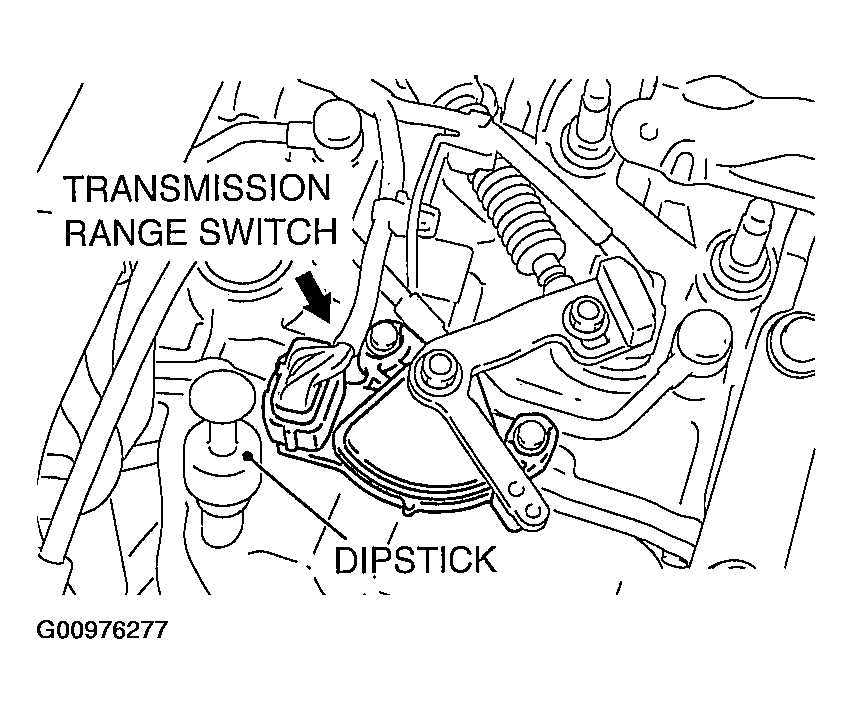

Fig 1: Identifying Transmission Range Switch
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 2: Identifying Transmission Range Switch Terminals
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

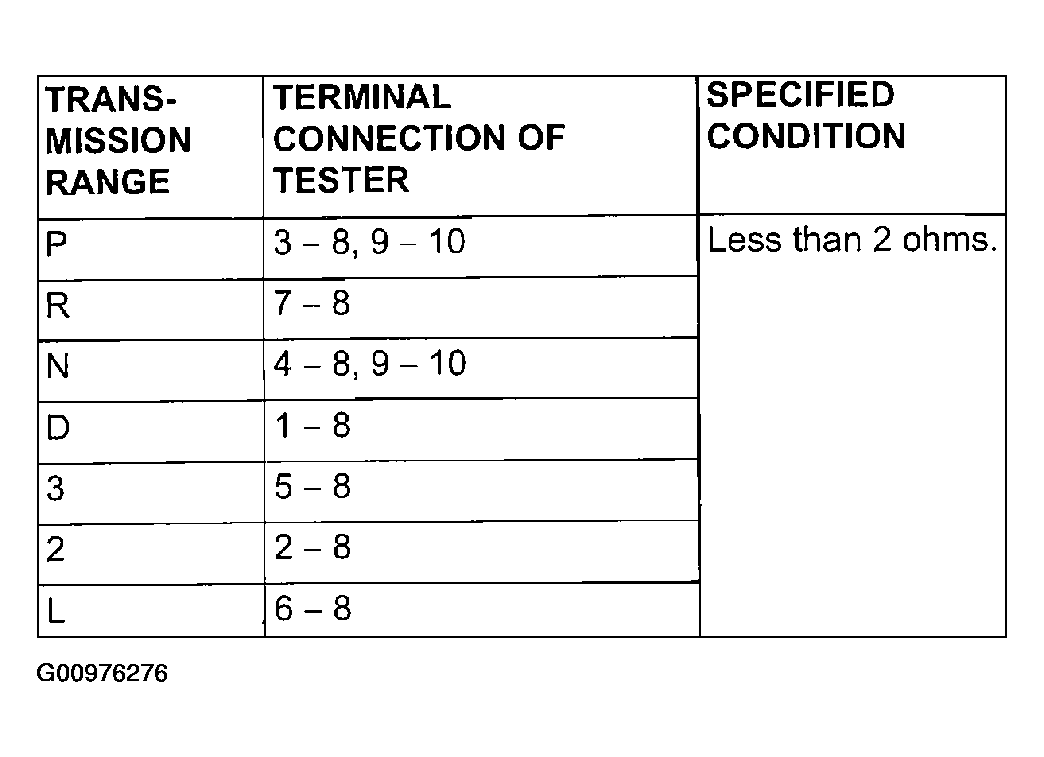

Fig 3: Transmission Range Switch Specified Resistance
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
