Component Location Graphics
WARNING:
This page is about a different variant/trim than selected.
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.
Fig 1: Control Units (1 Of 9)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 2: Control Units (2 Of 9)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 3: Control Units (3 Of 9)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 4: Control Units (4 Of 9)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 5: Control Units (5 Of 9)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 6: Control Units (6 Of 9)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 7: Control Units (7 Of 9)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 8: Control Units (8 Of 9)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 9: Control Units (9 Of 9)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 10: Fuse & Fusible Link (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 11: Fuse & Fusible Link (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

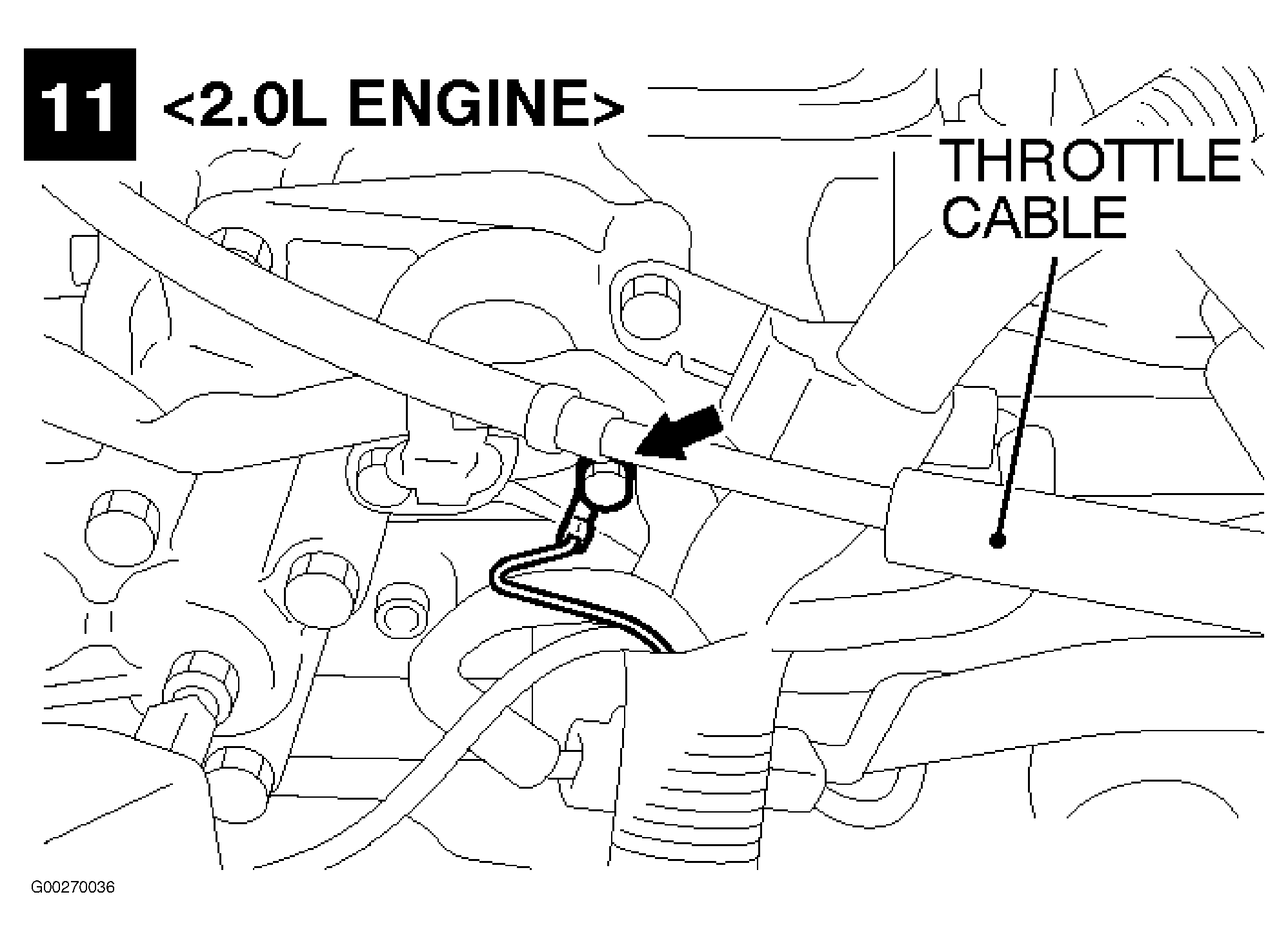

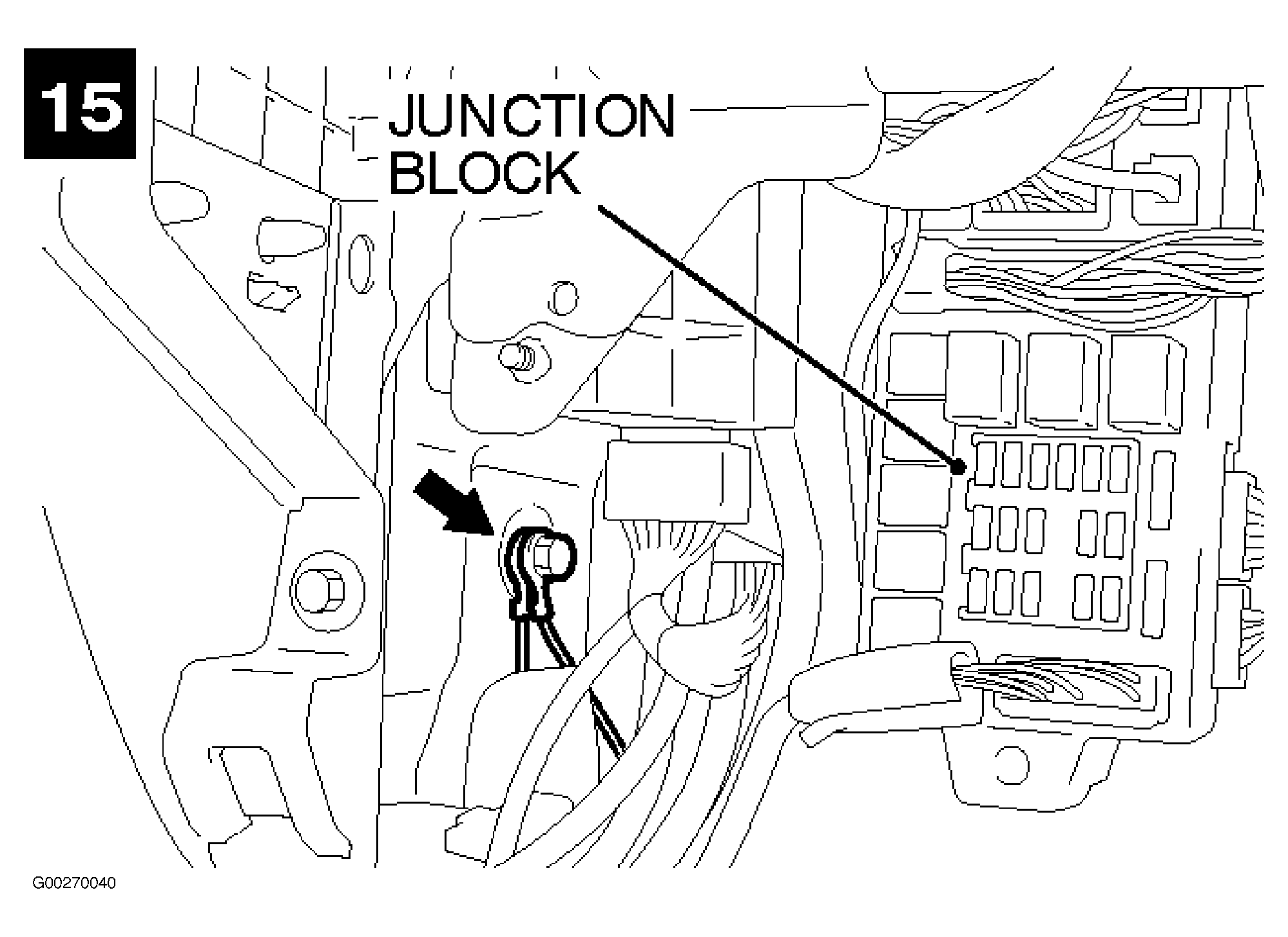

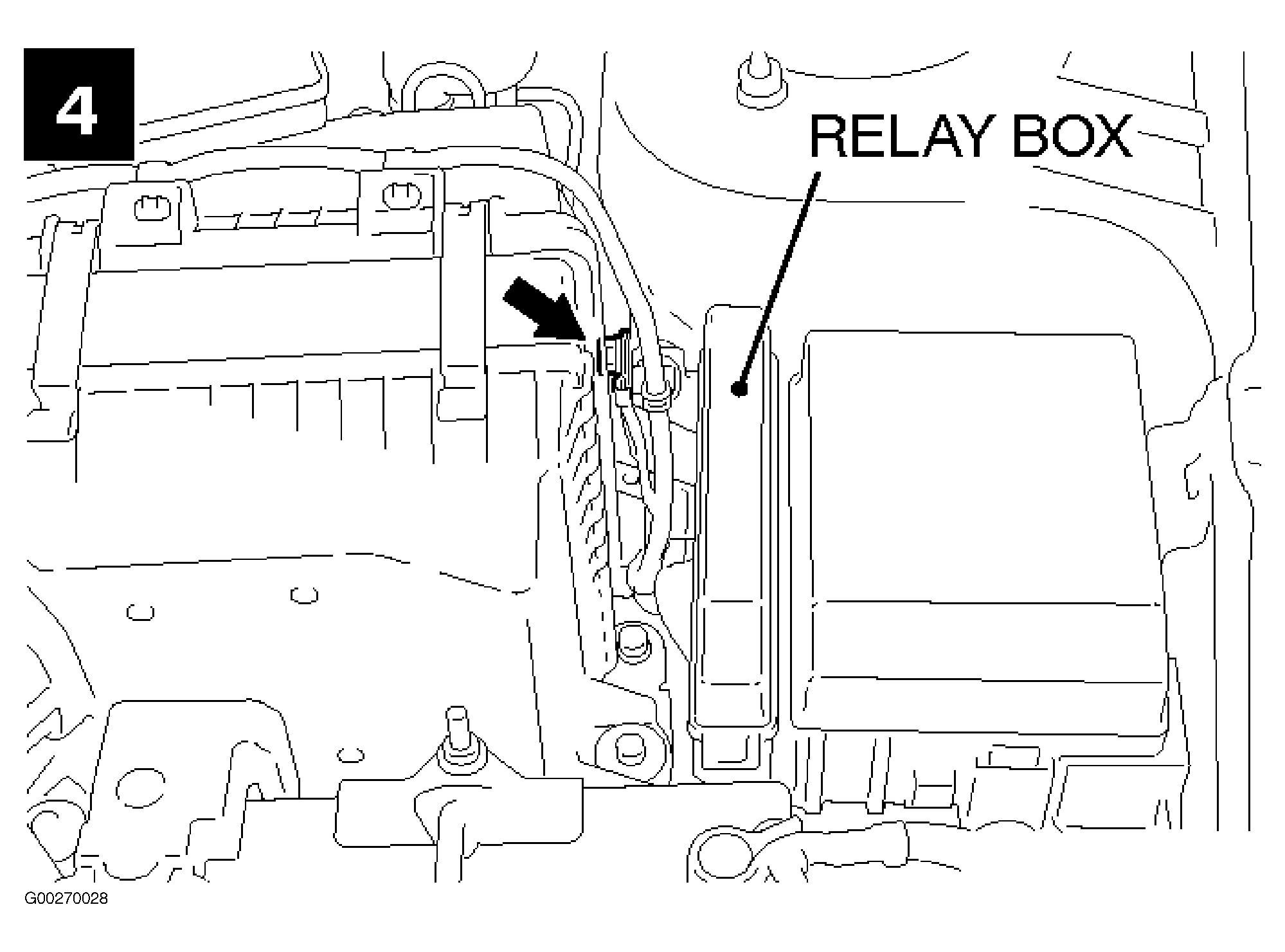

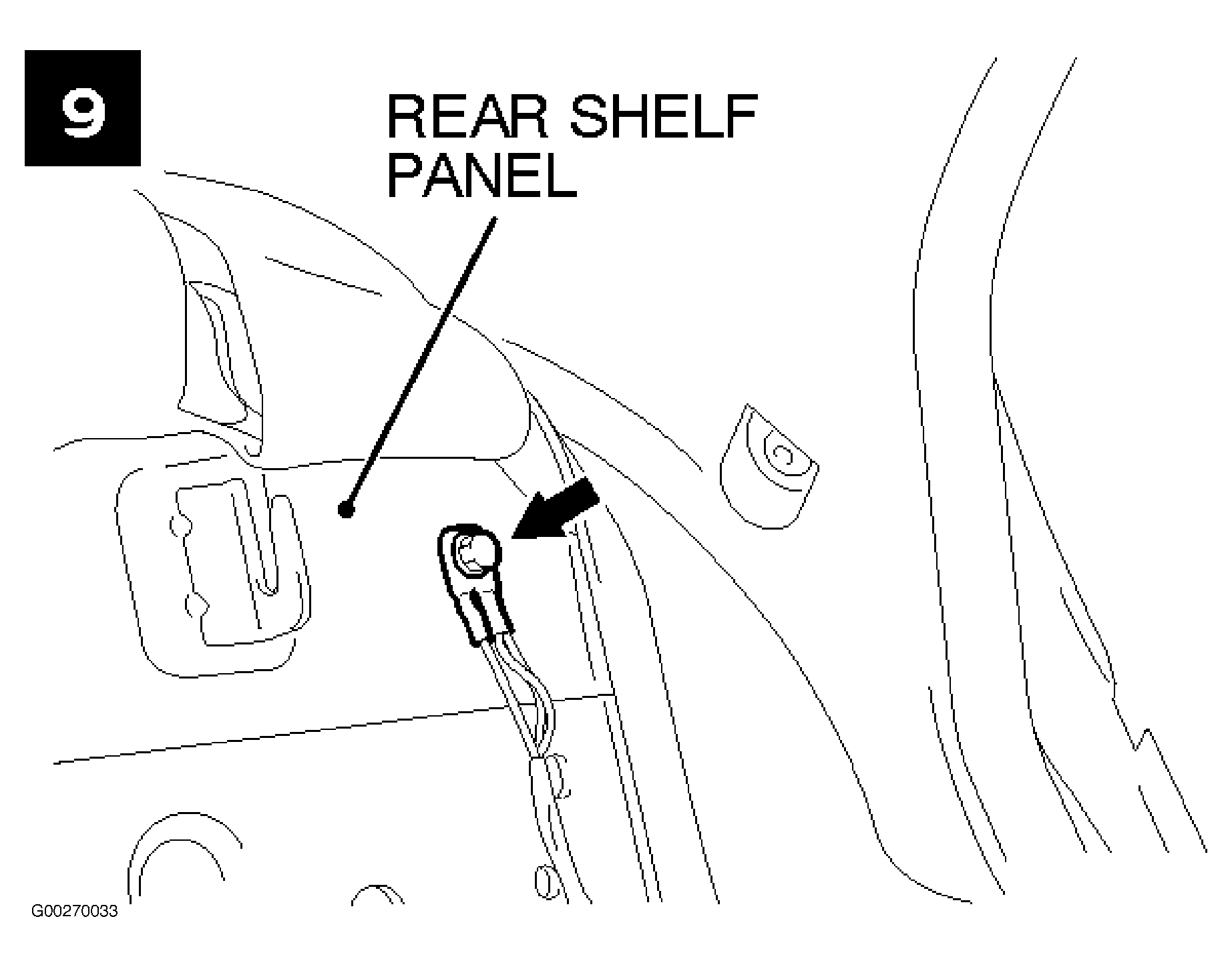

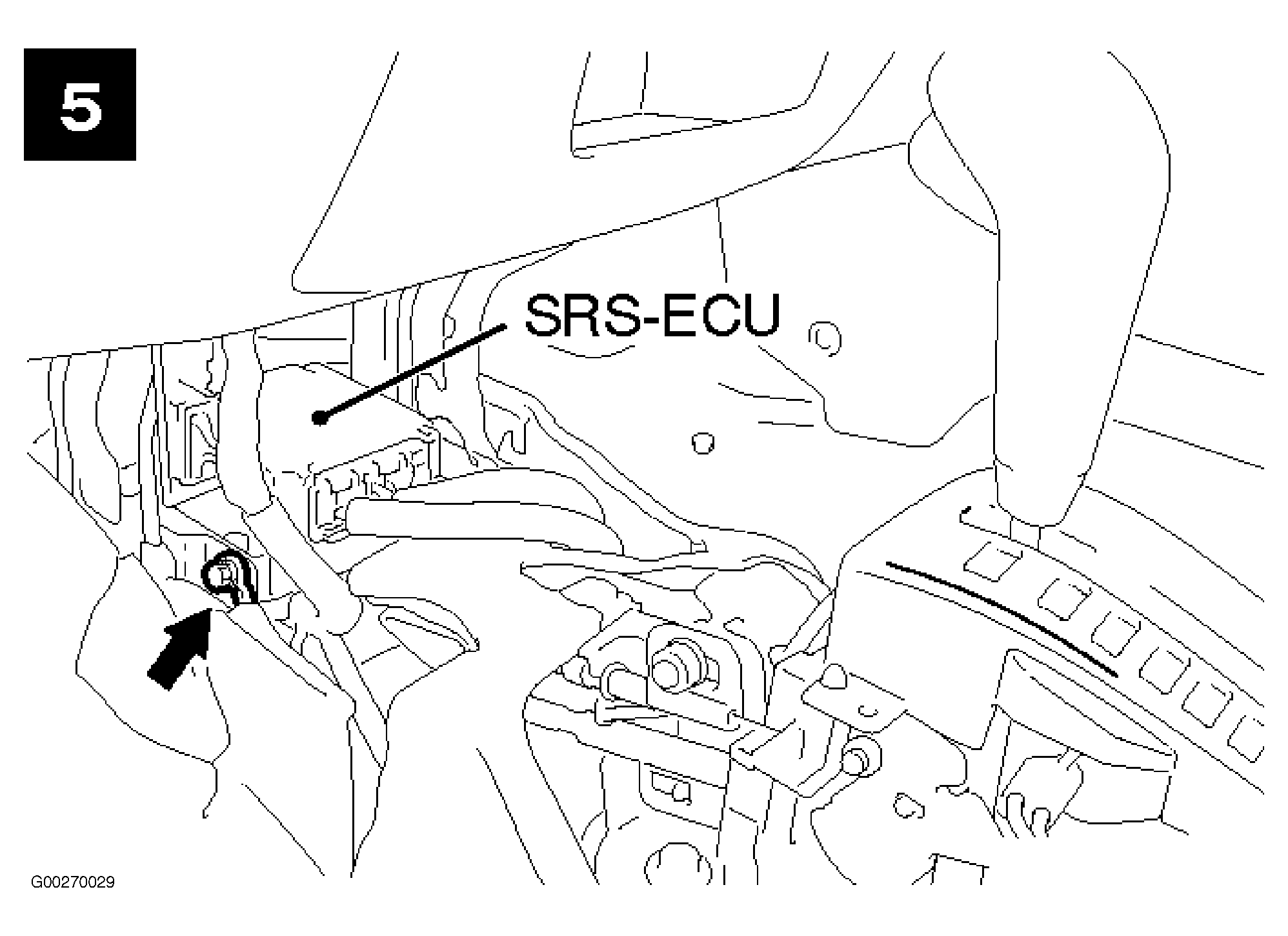

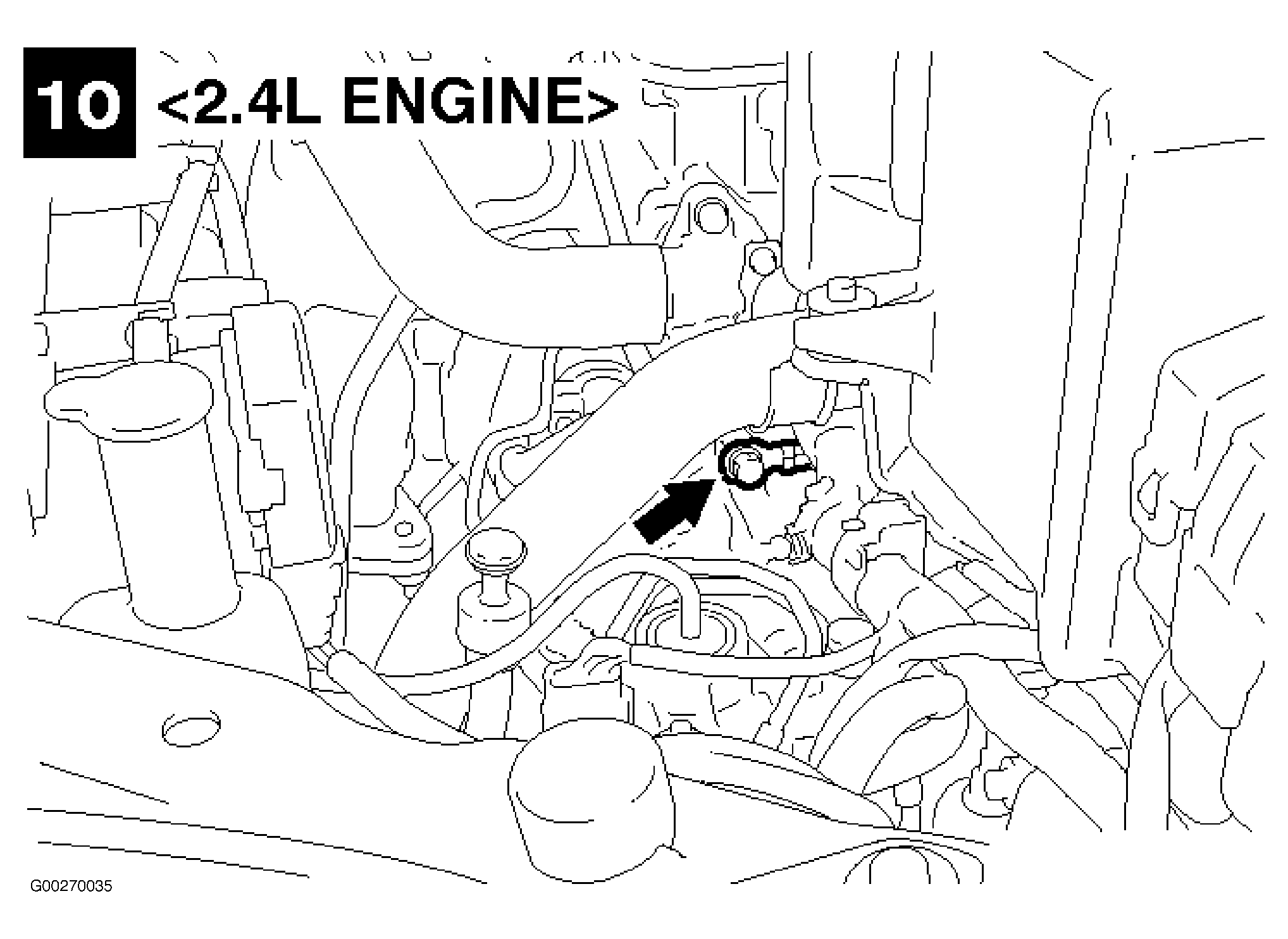

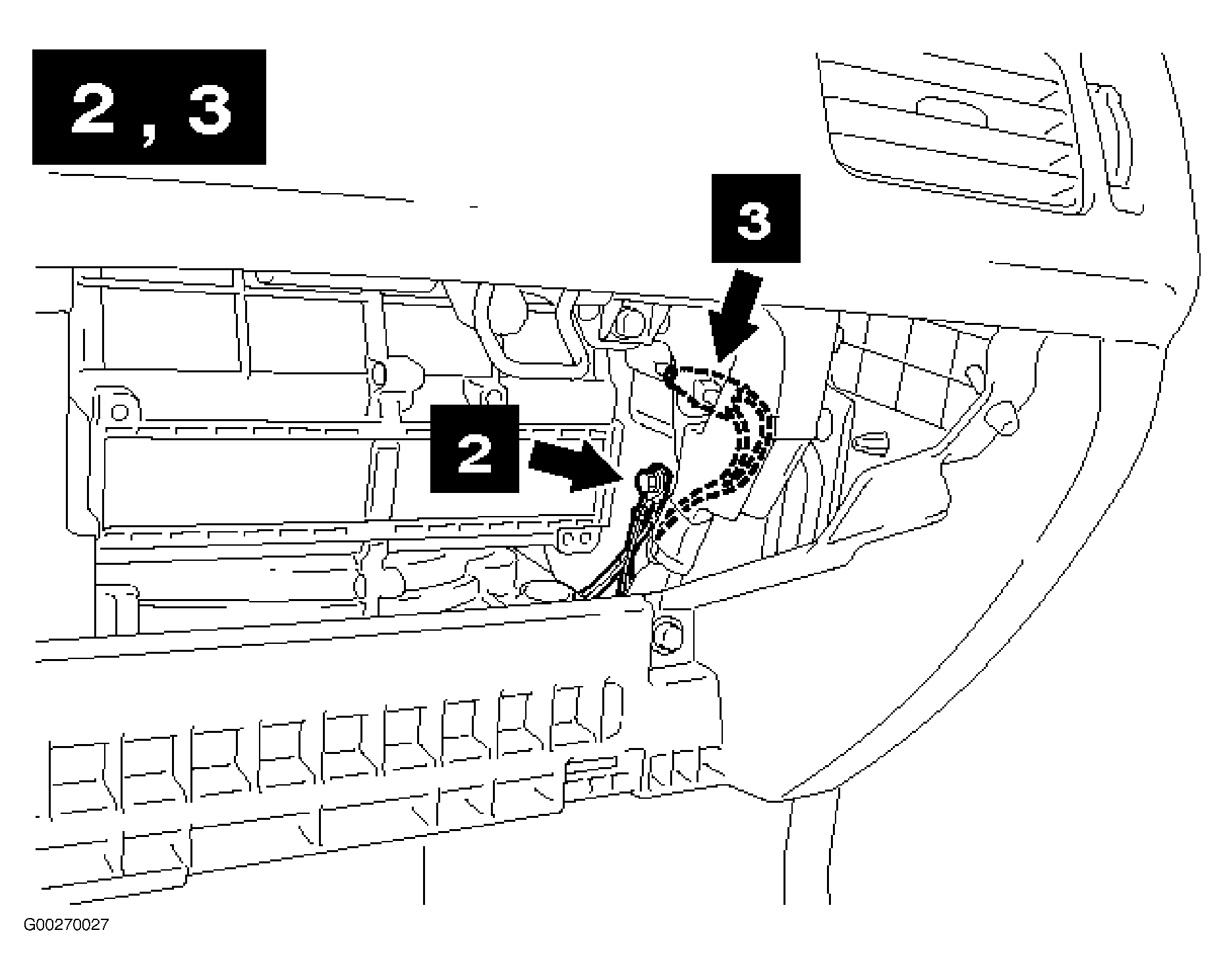

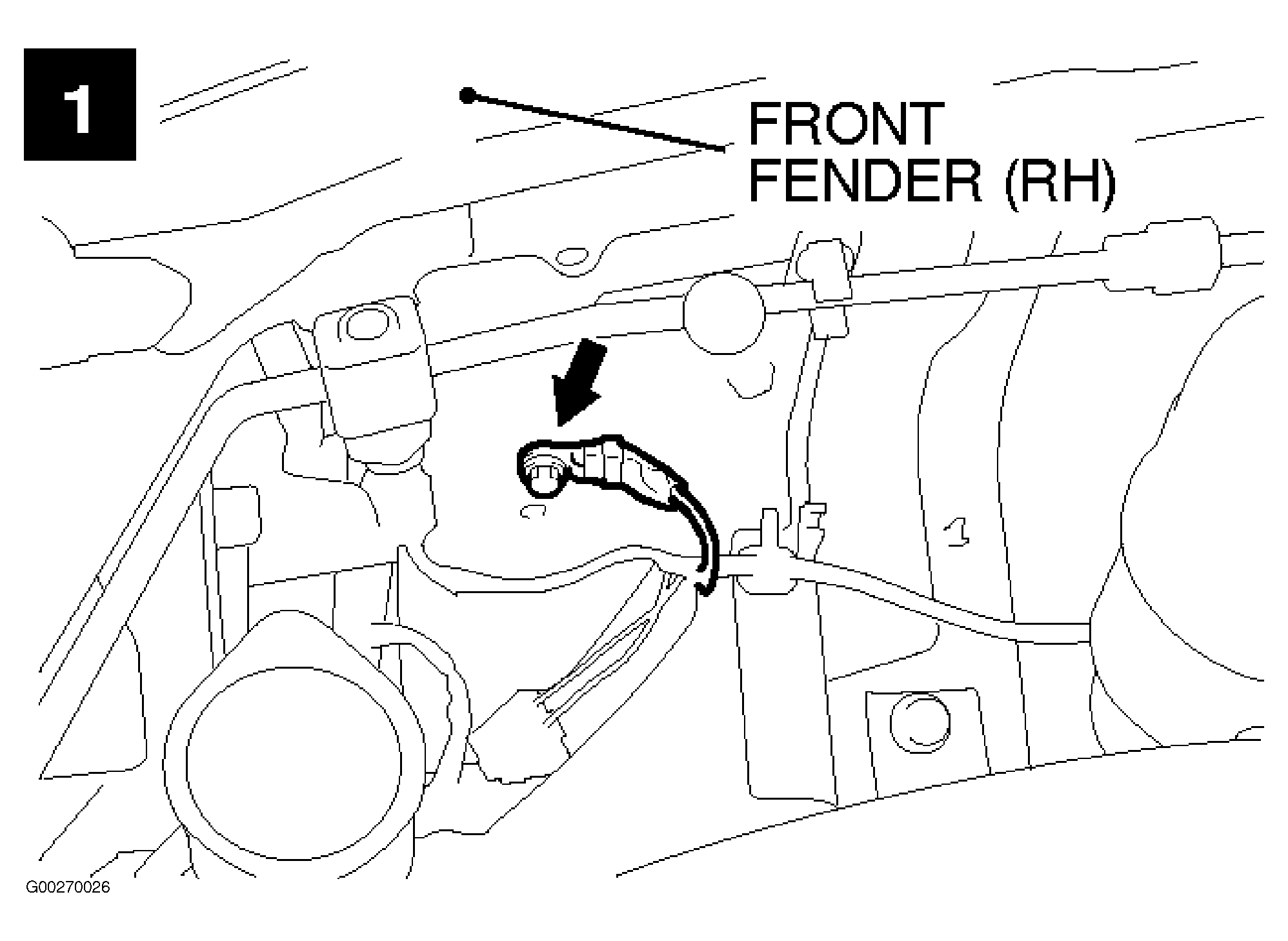

Fig 12: Grounds (1 Of 17)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 13: Grounds (2 Of 17)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 14: Grounds (3 Of 17)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 15: Grounds (4 Of 17)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 16: Grounds (5 Of 17)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 17: Grounds (6 Of 17)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

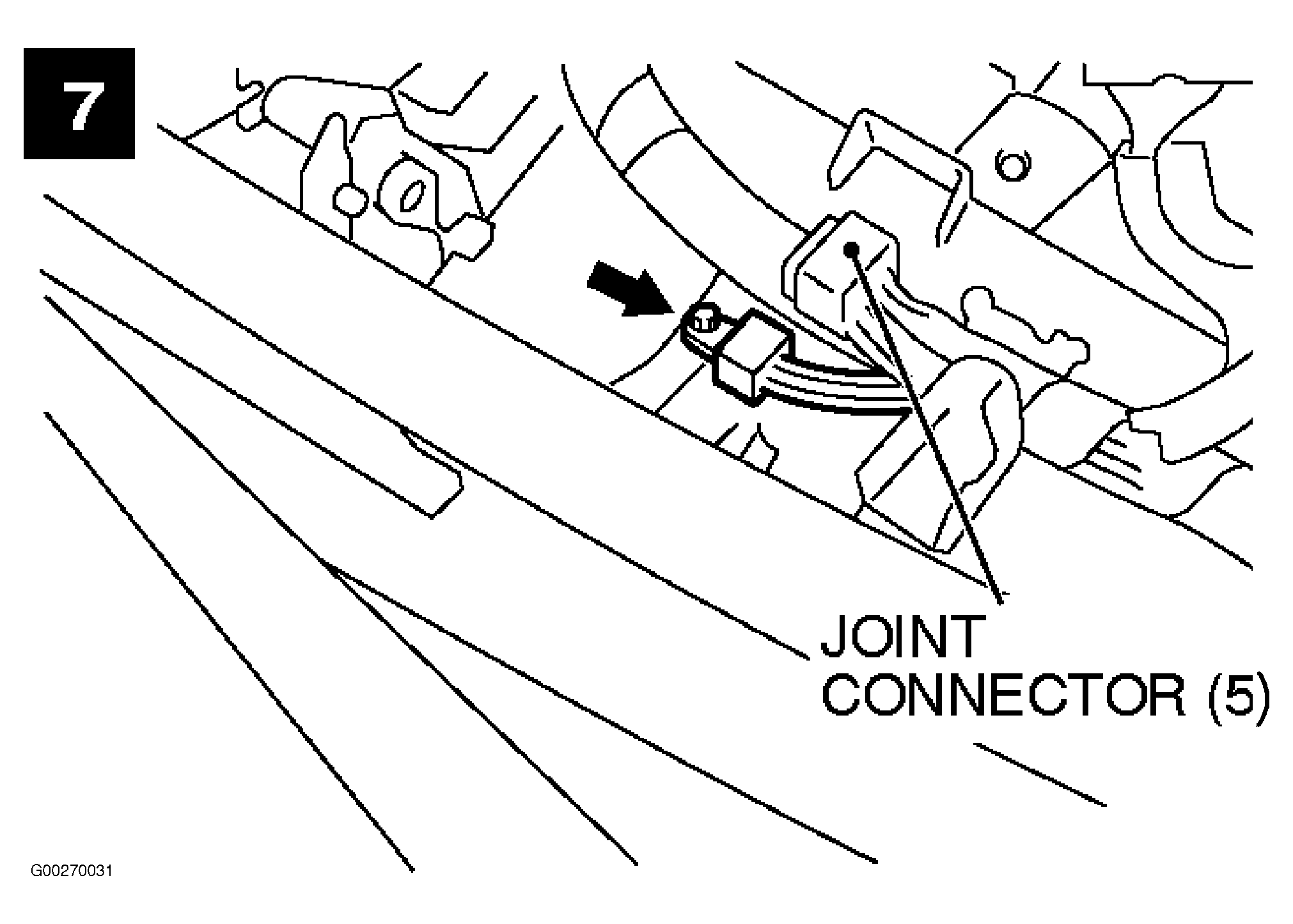

Fig 18: Grounds (7 Of 17)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

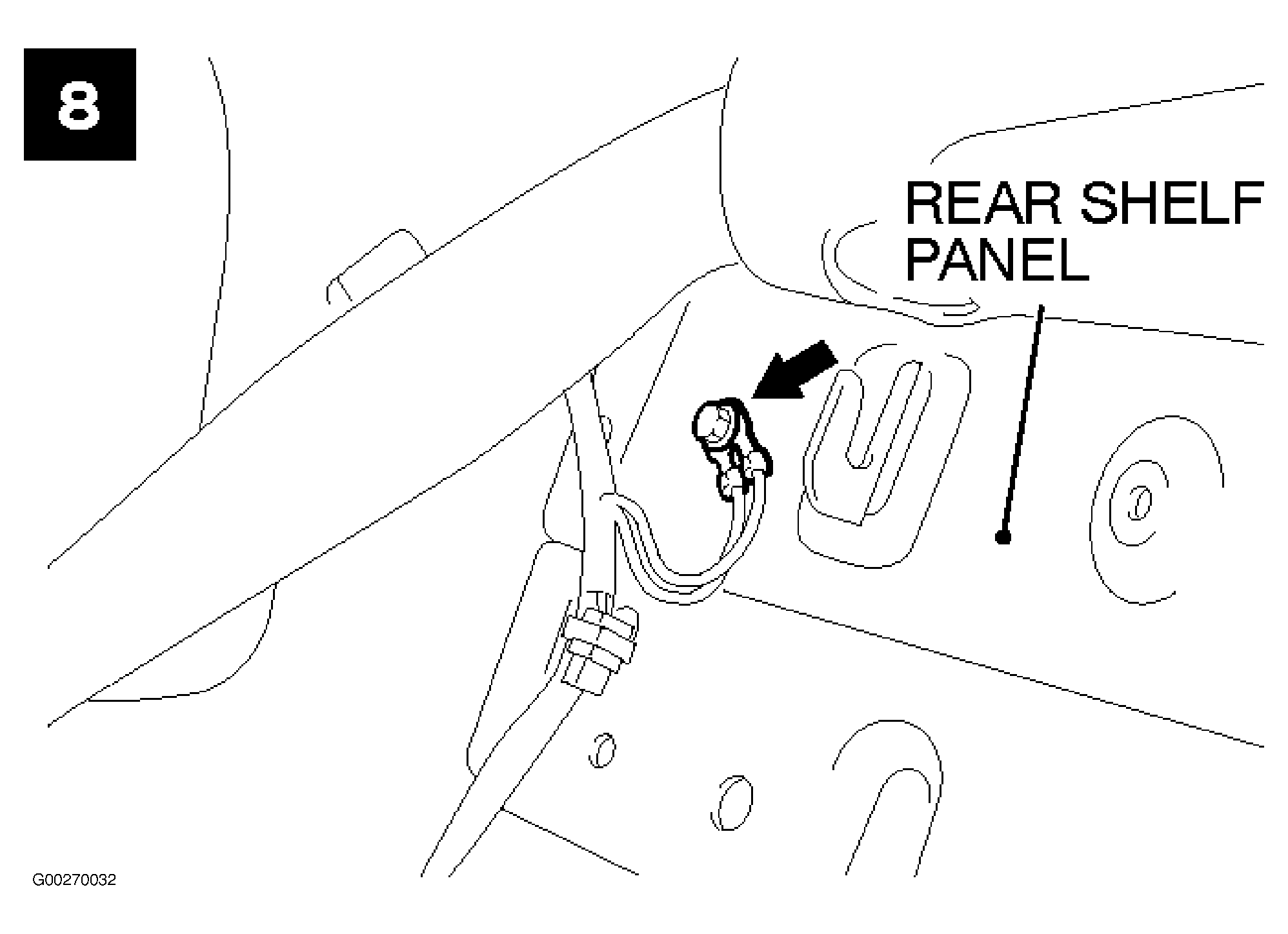

Fig 19: Grounds (8 Of 17)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 20: Grounds (9 Of 17)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 21: Grounds (10 Of 17)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

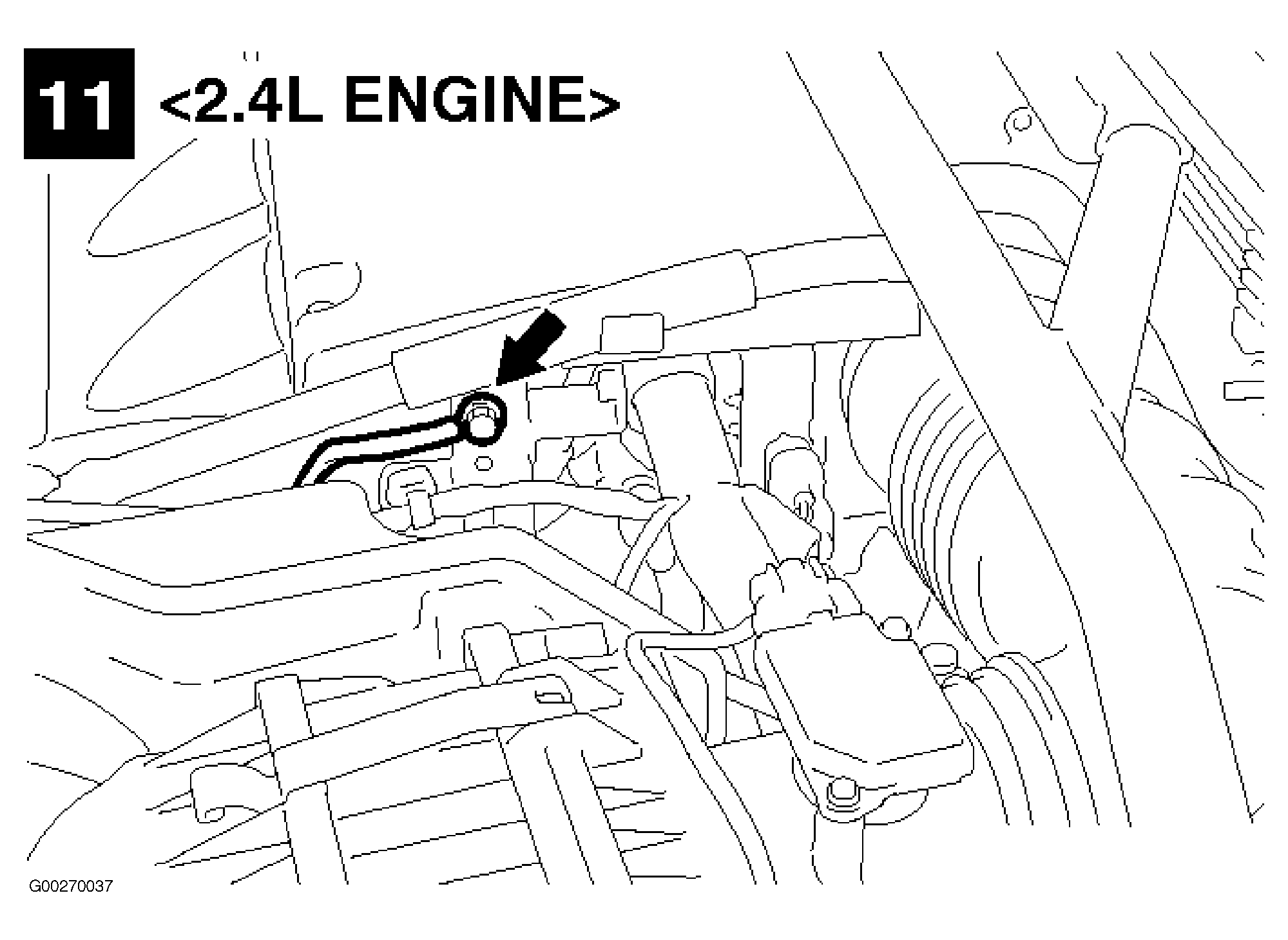

Fig 22: Grounds (11 Of 17)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

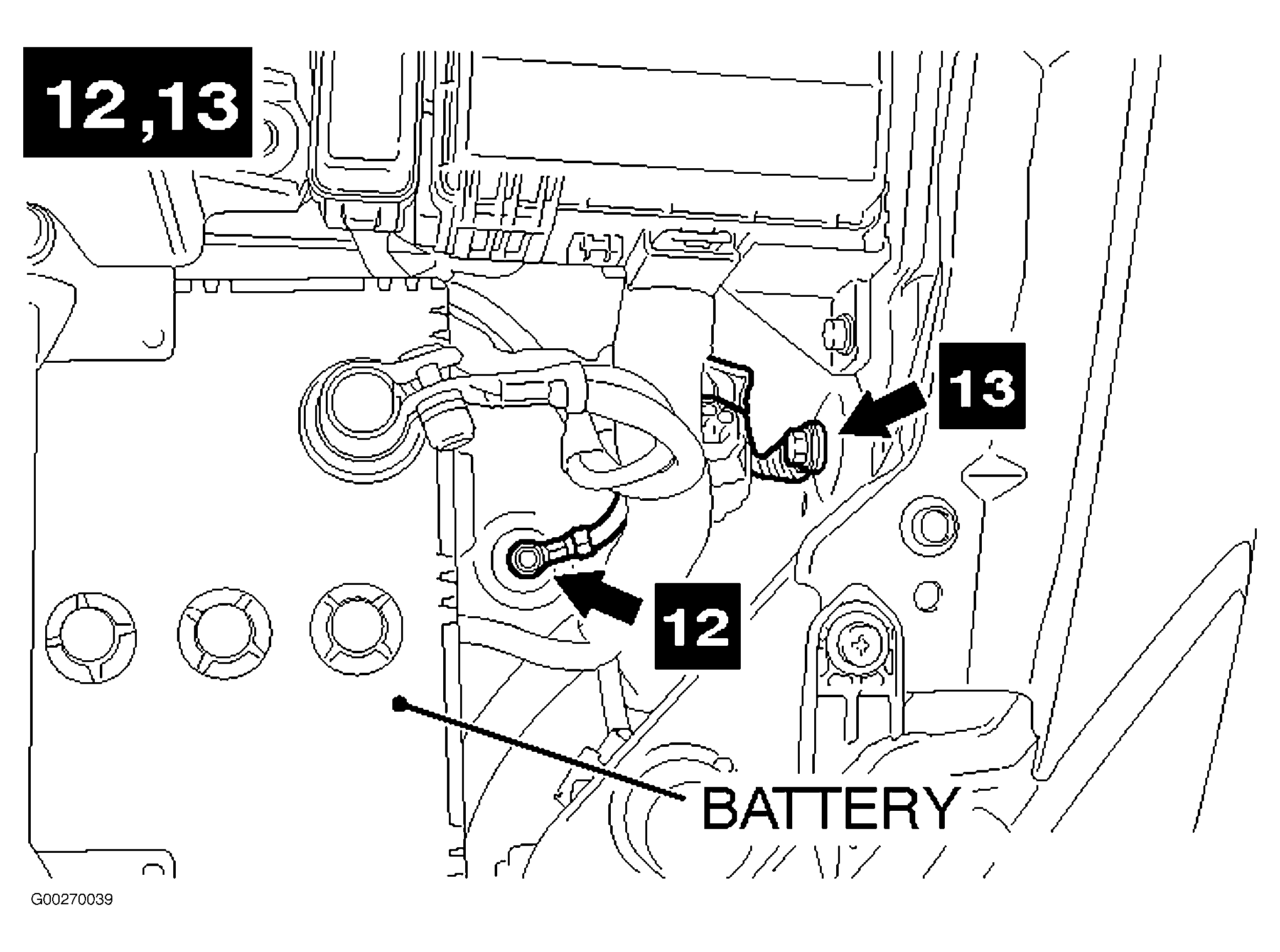

Fig 23: Grounds (12 Of 17)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 24: Grounds (13 Of 17)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

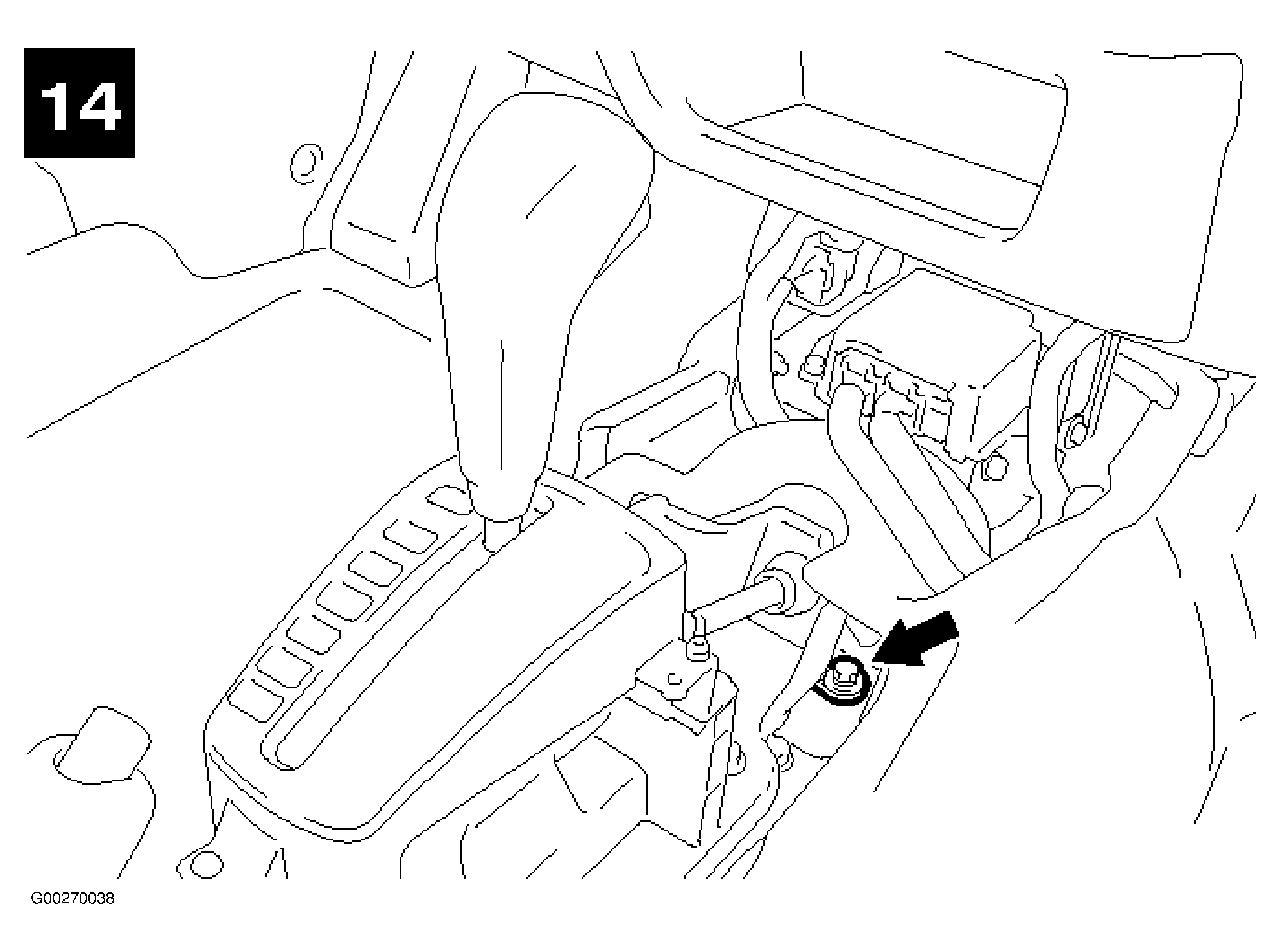

Fig 25: Grounds (14 Of 17)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 26: Grounds (15 Of 17)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

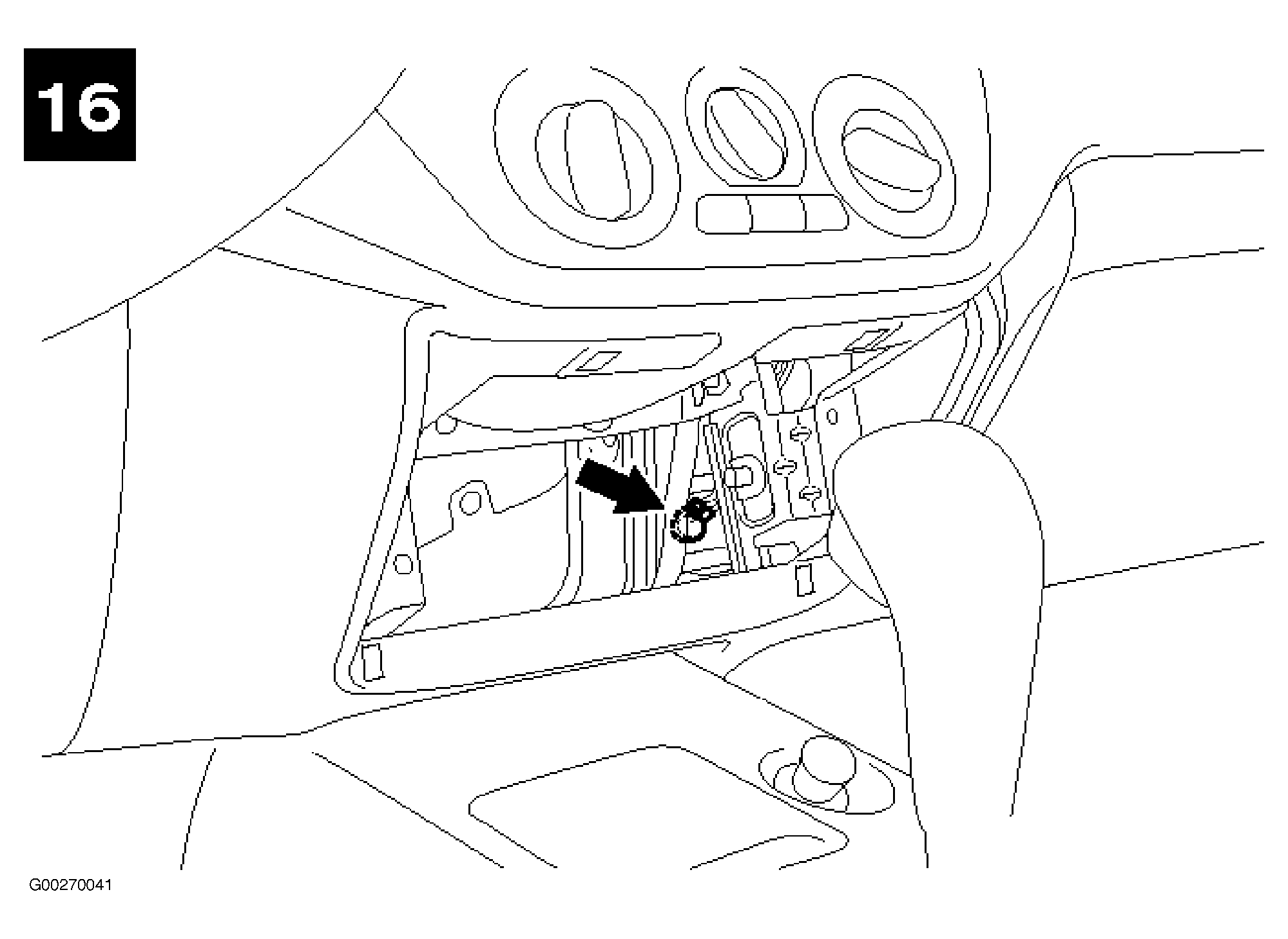

Fig 27: Grounds (16 Of 17)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

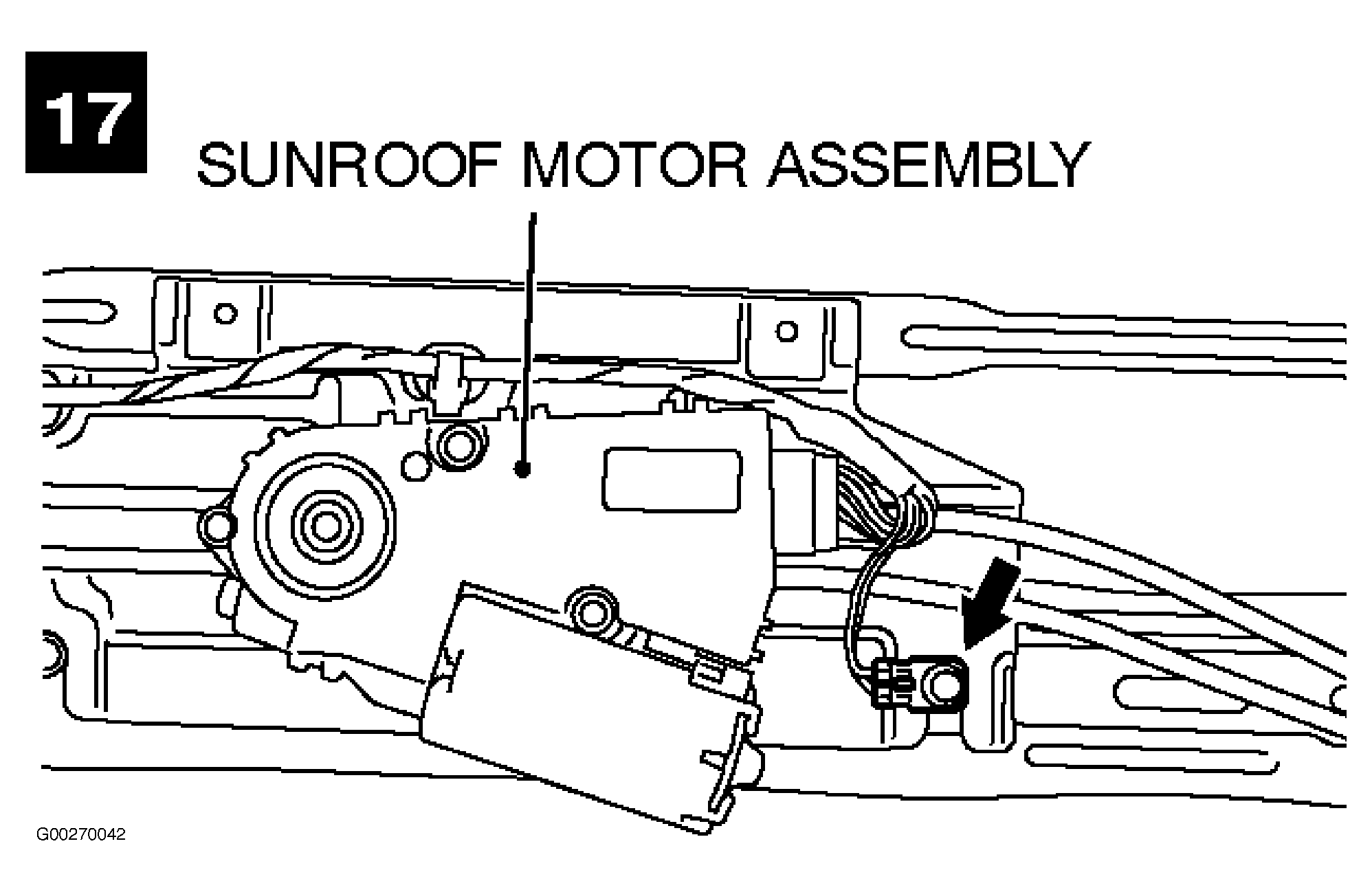

Fig 28: Grounds (17 Of 17)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

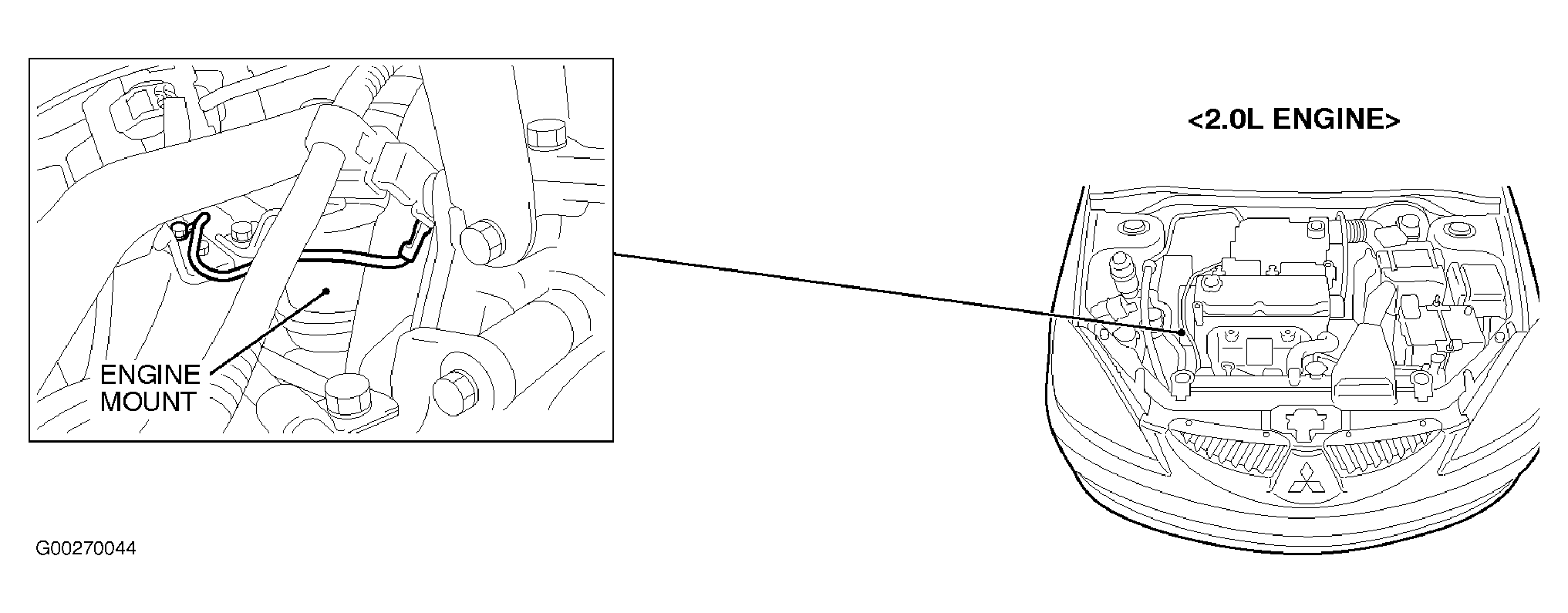

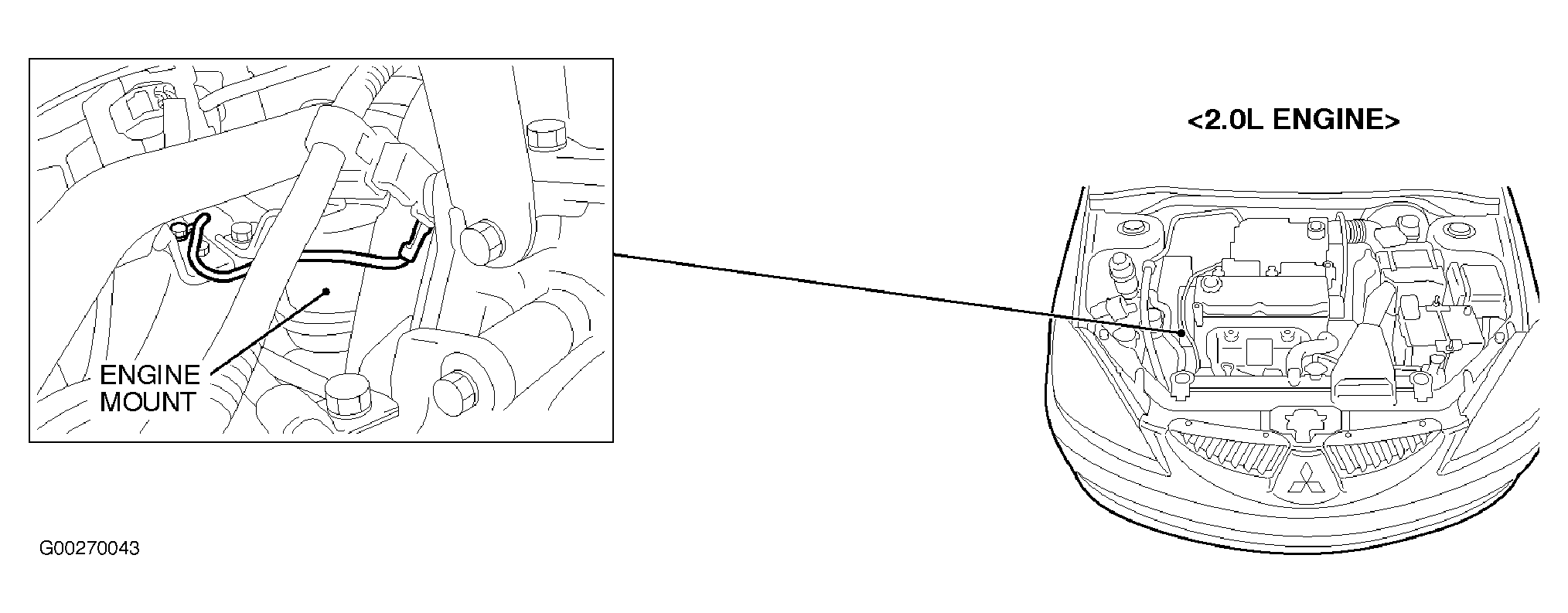

Fig 29: Grounding Cable (2.0L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 30: Grounding Cable (2.4L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

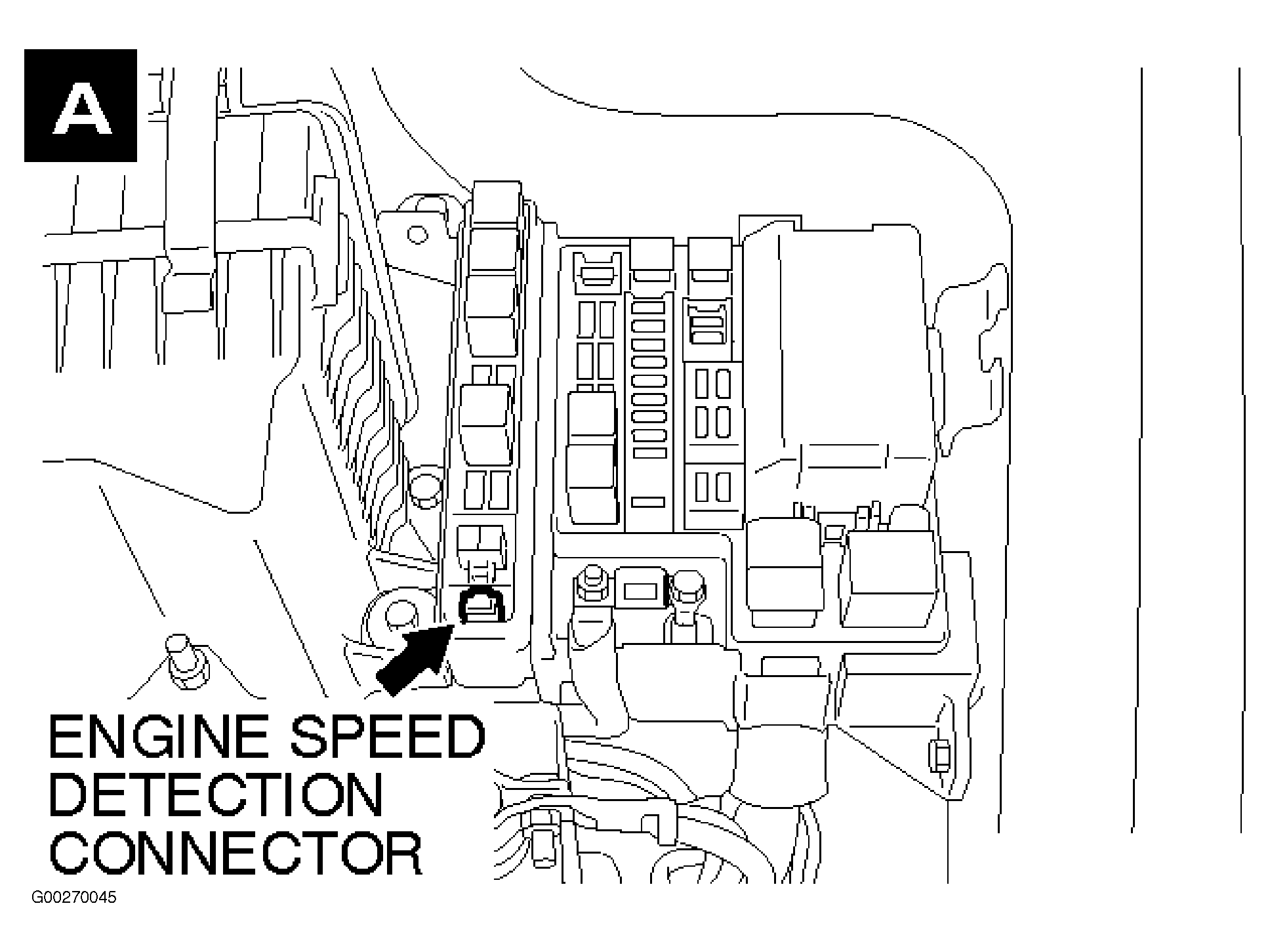

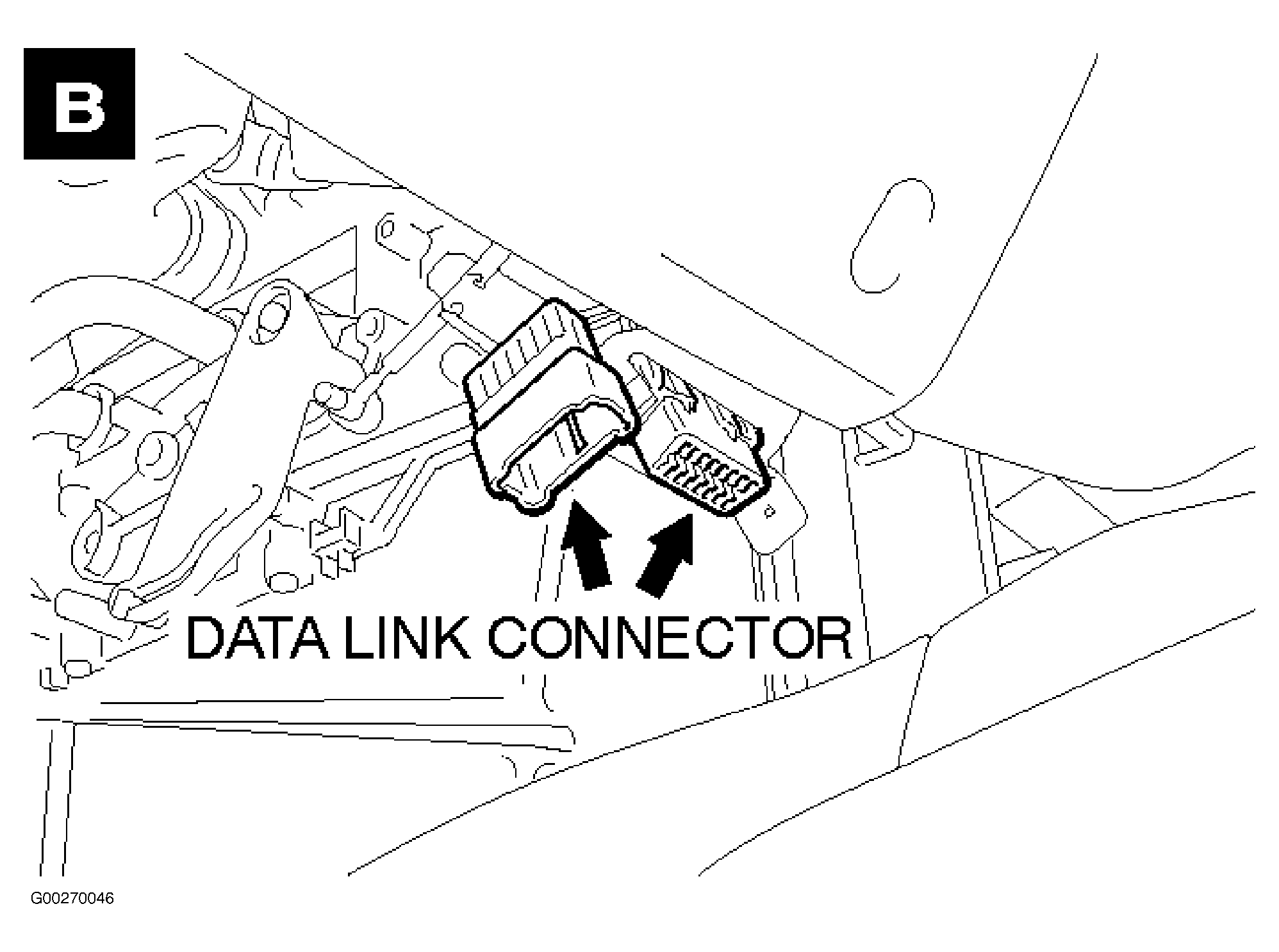

Fig 31: Inspection Terminal (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 32: Inspection Terminal (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

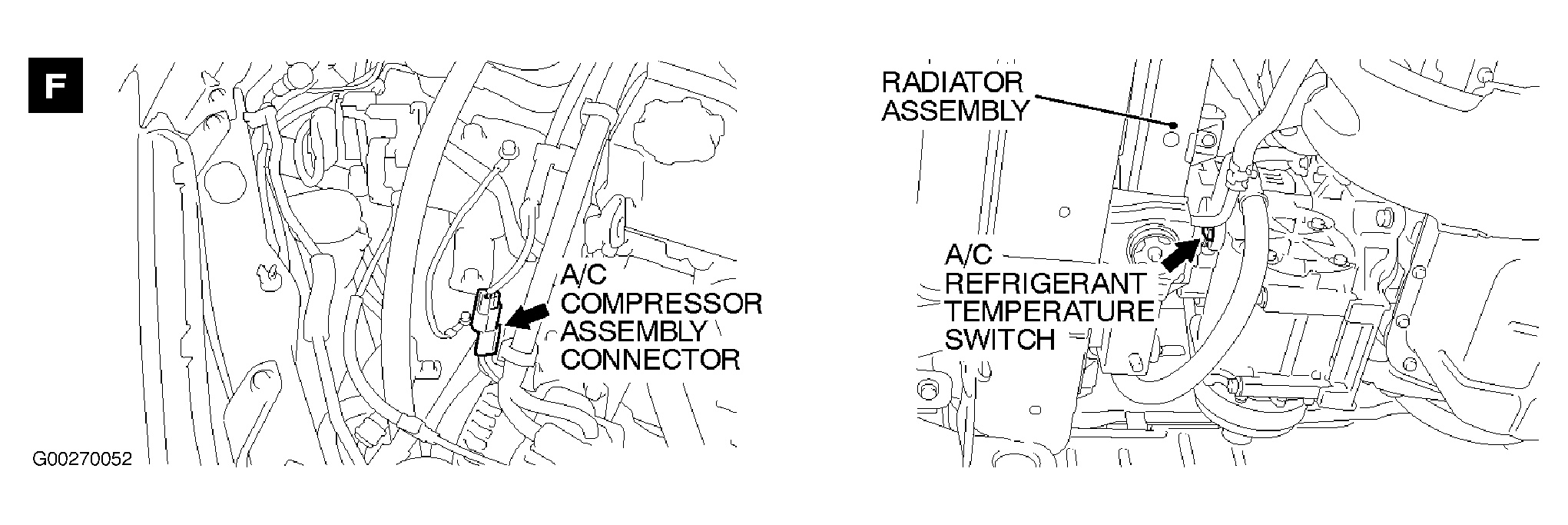

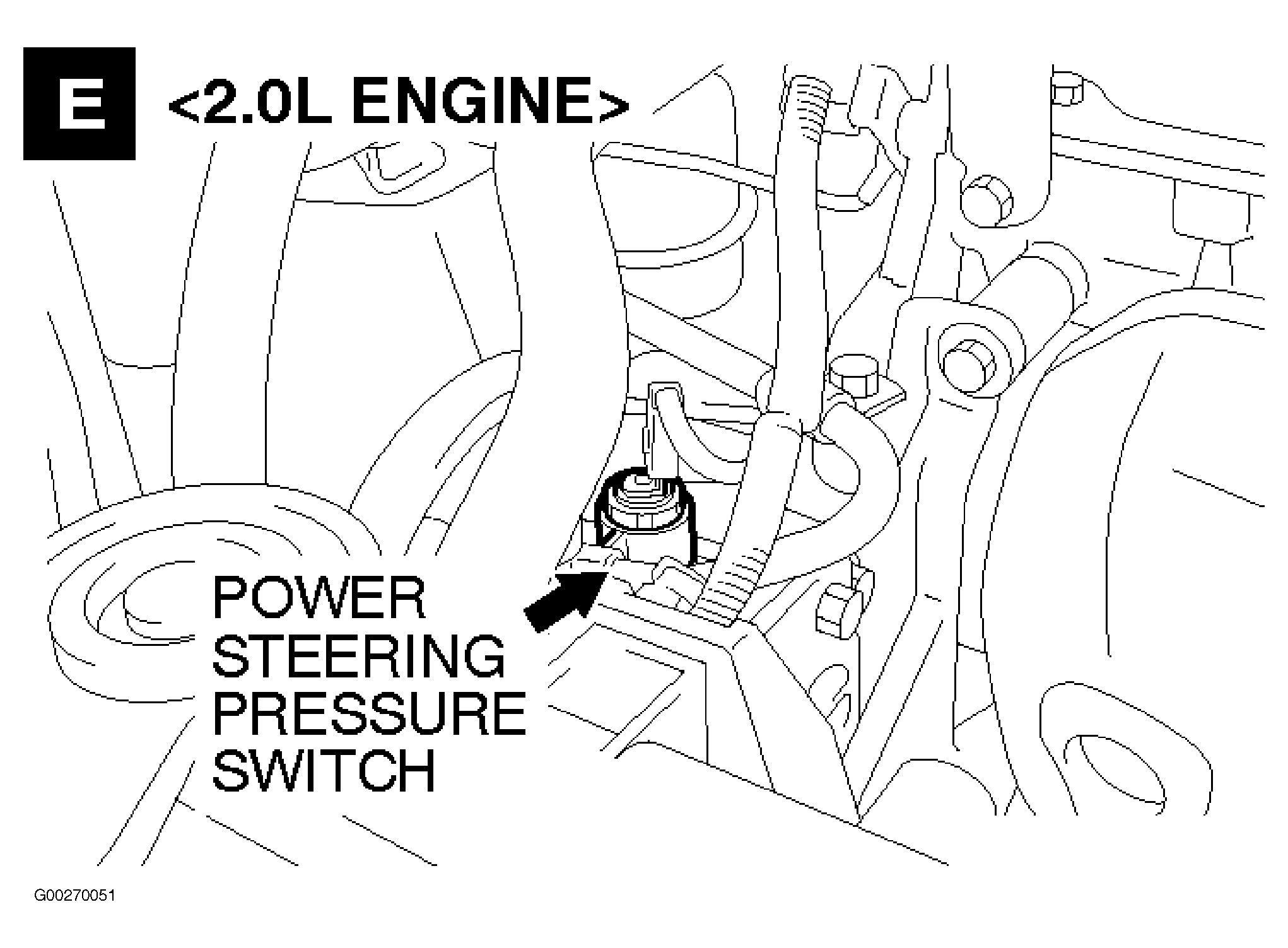

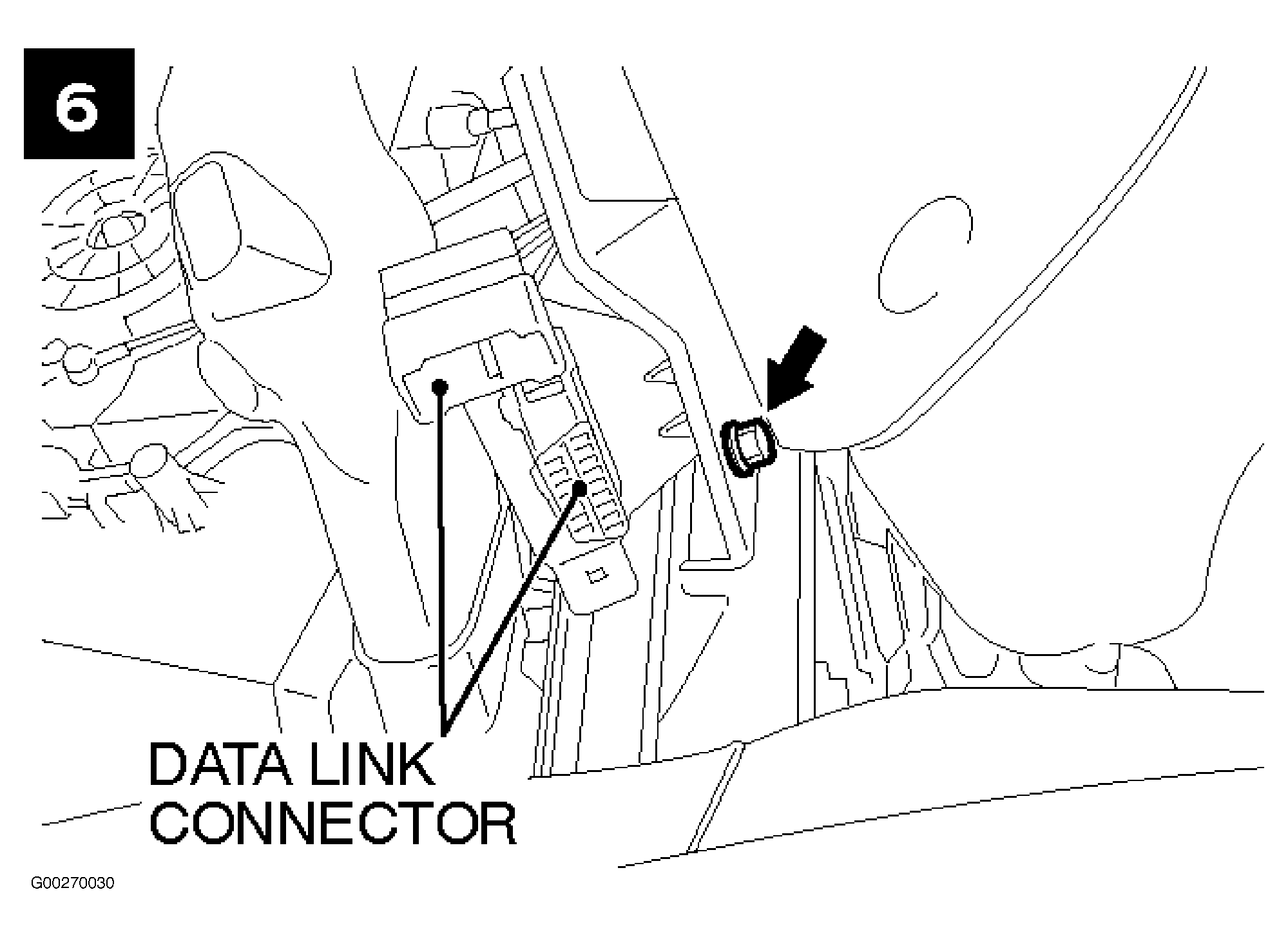

Fig 33: Other Devices (1 Of 6)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 34: Other Devices (2 Of 6)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 35: Other Devices (3 Of 6)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 36: Other Devices (4 Of 6)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 37: Other Devices (5 Of 6)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 38: Other Devices (6 Of 6)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

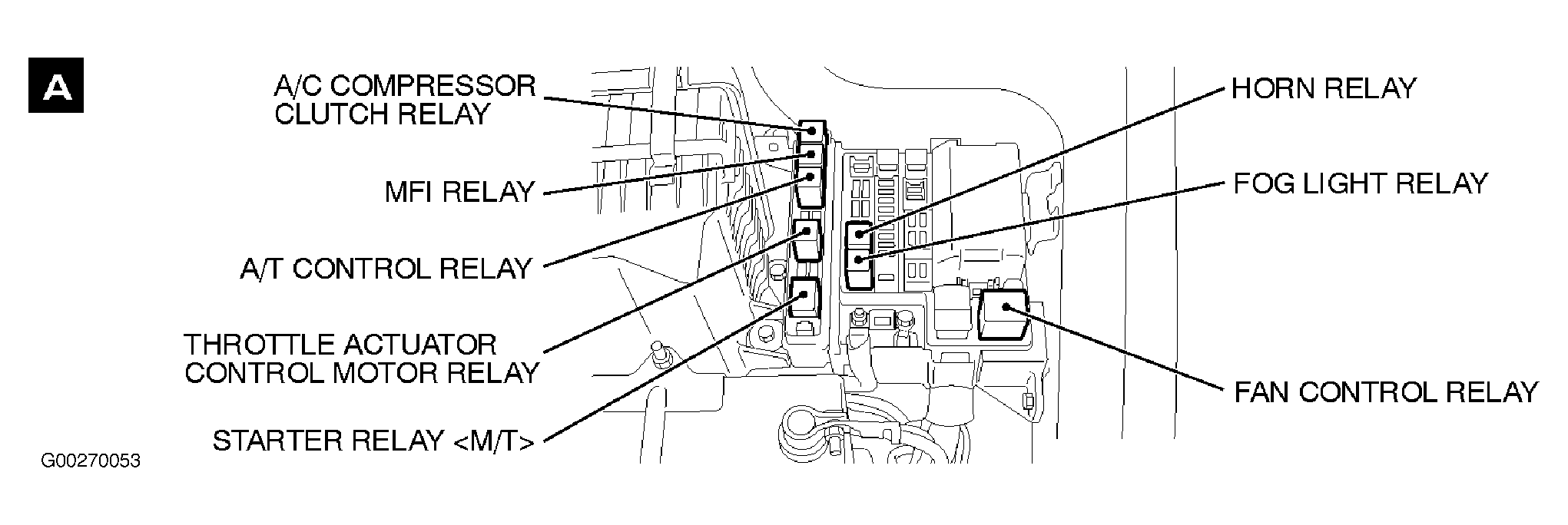

Fig 39: Relays (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 40: Relays (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

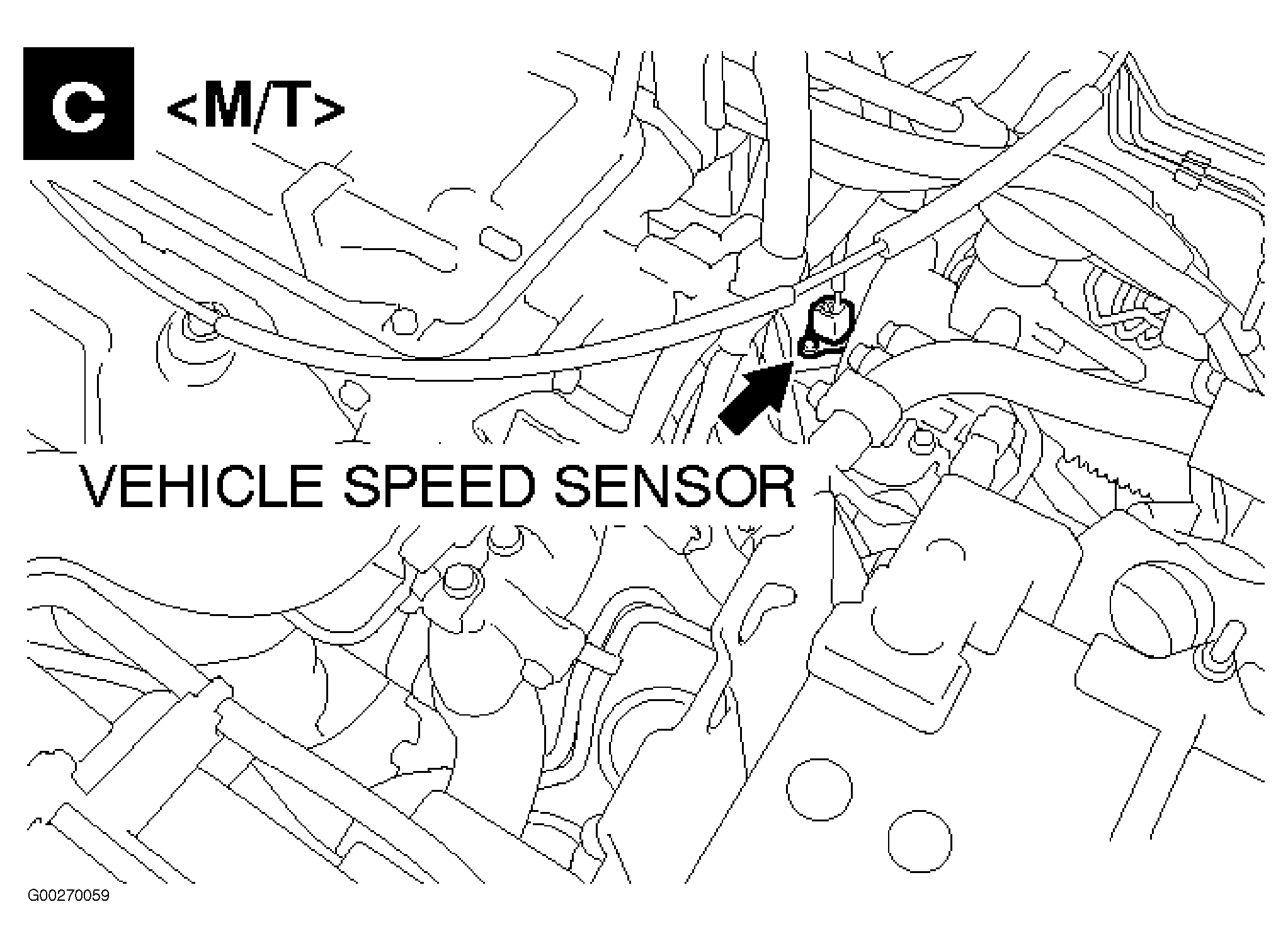

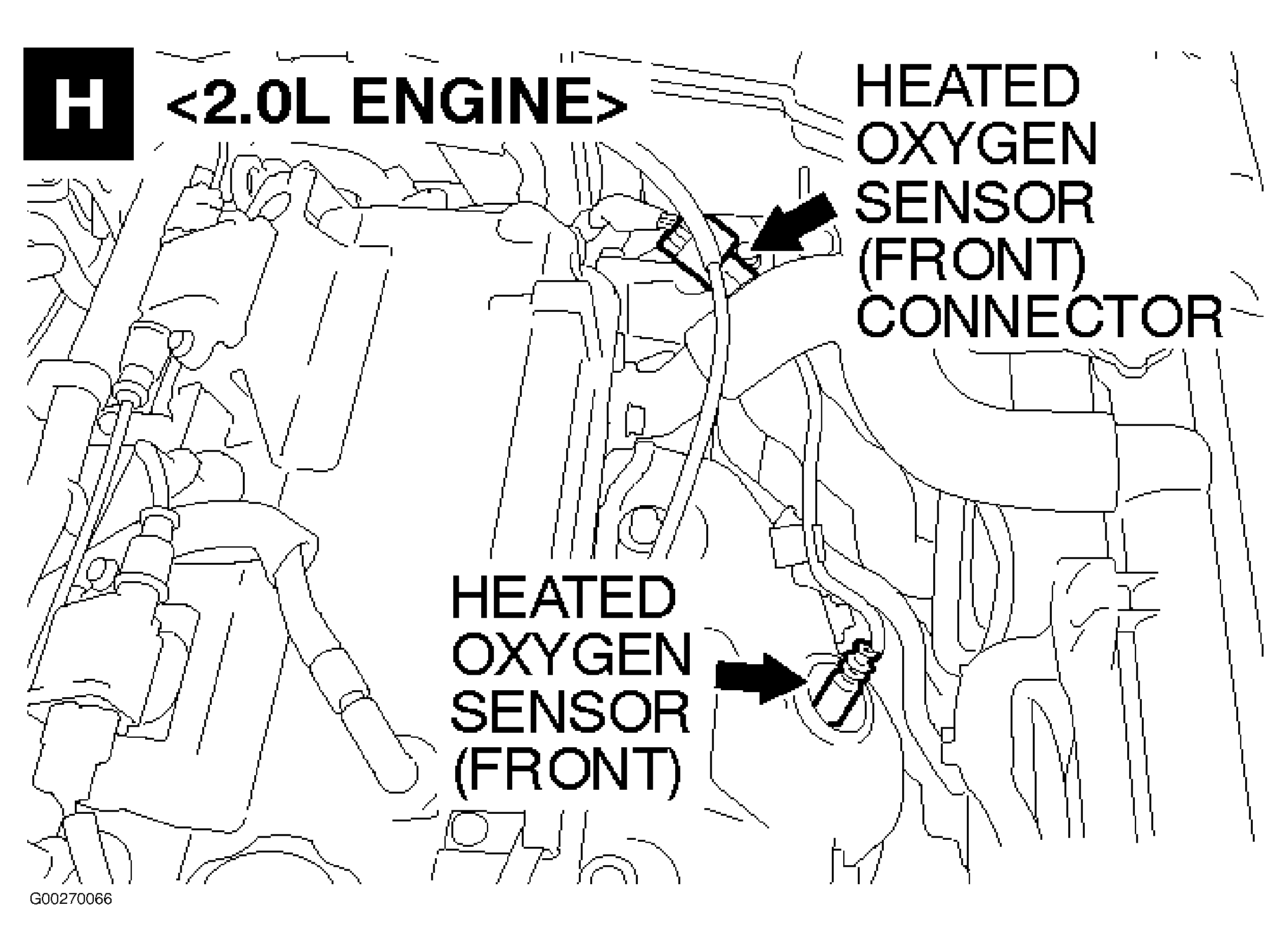

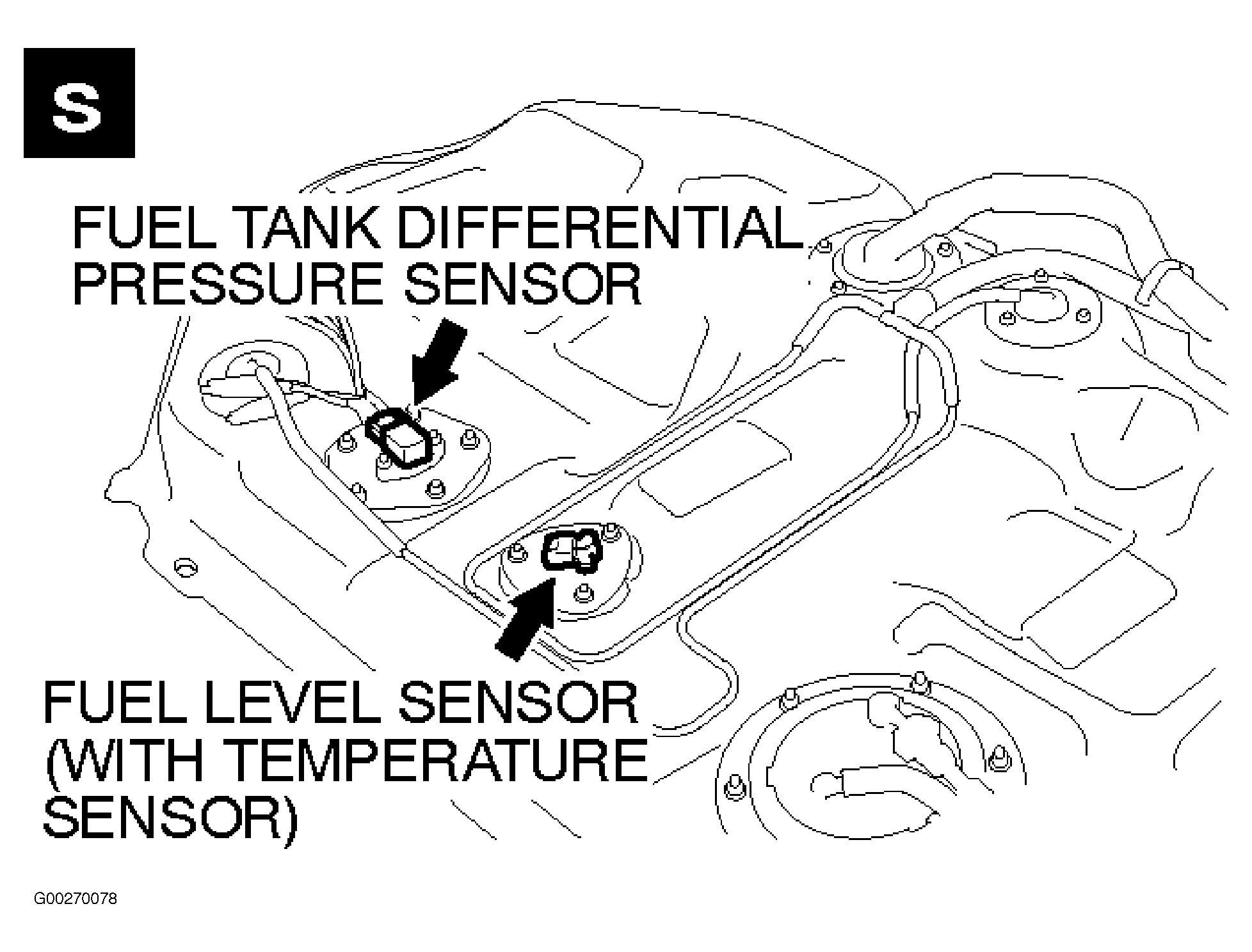

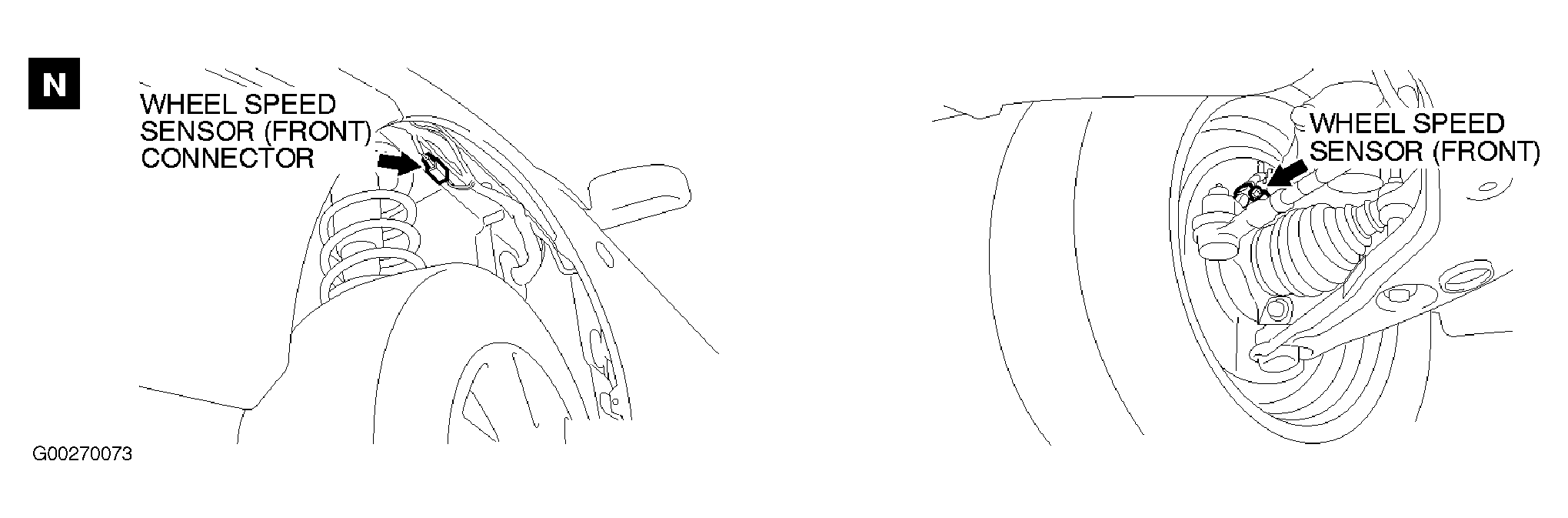

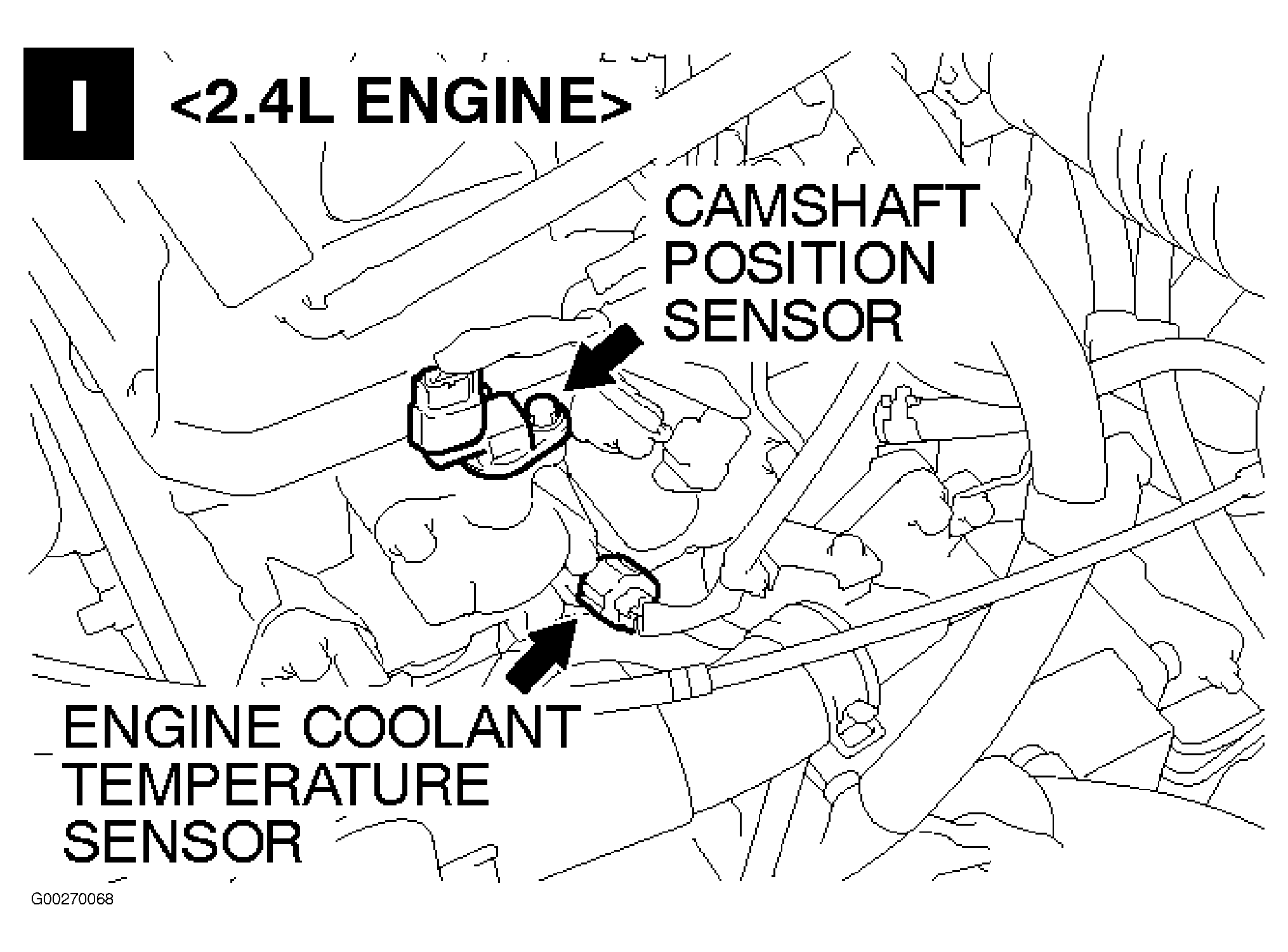

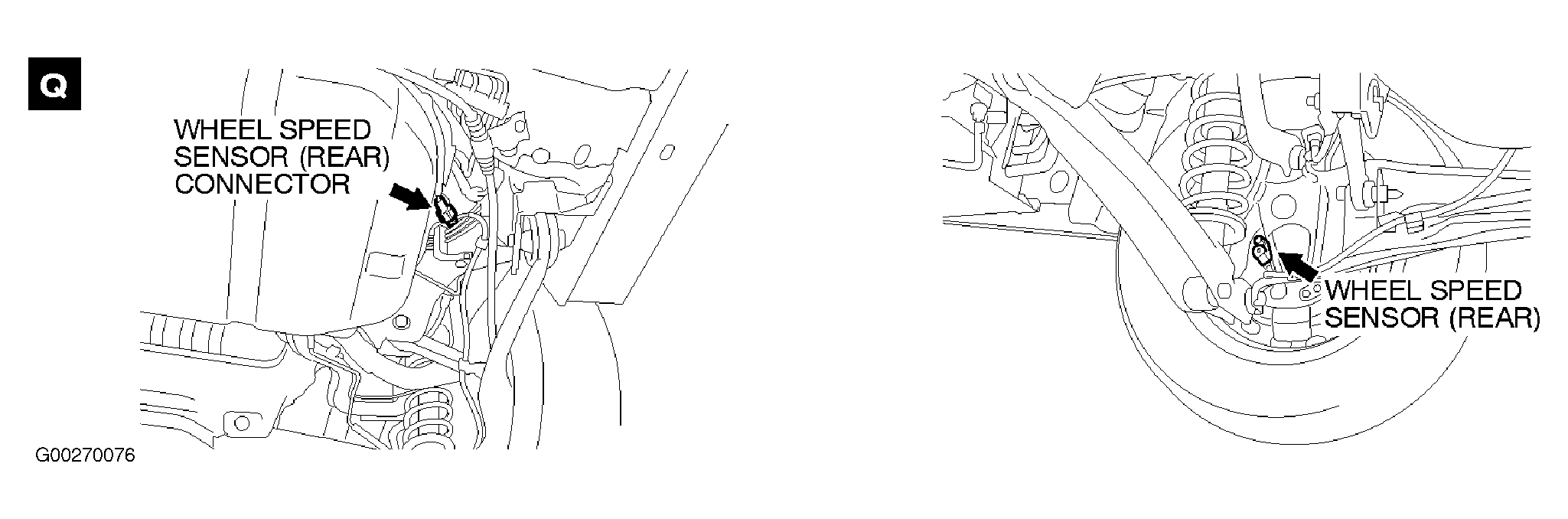

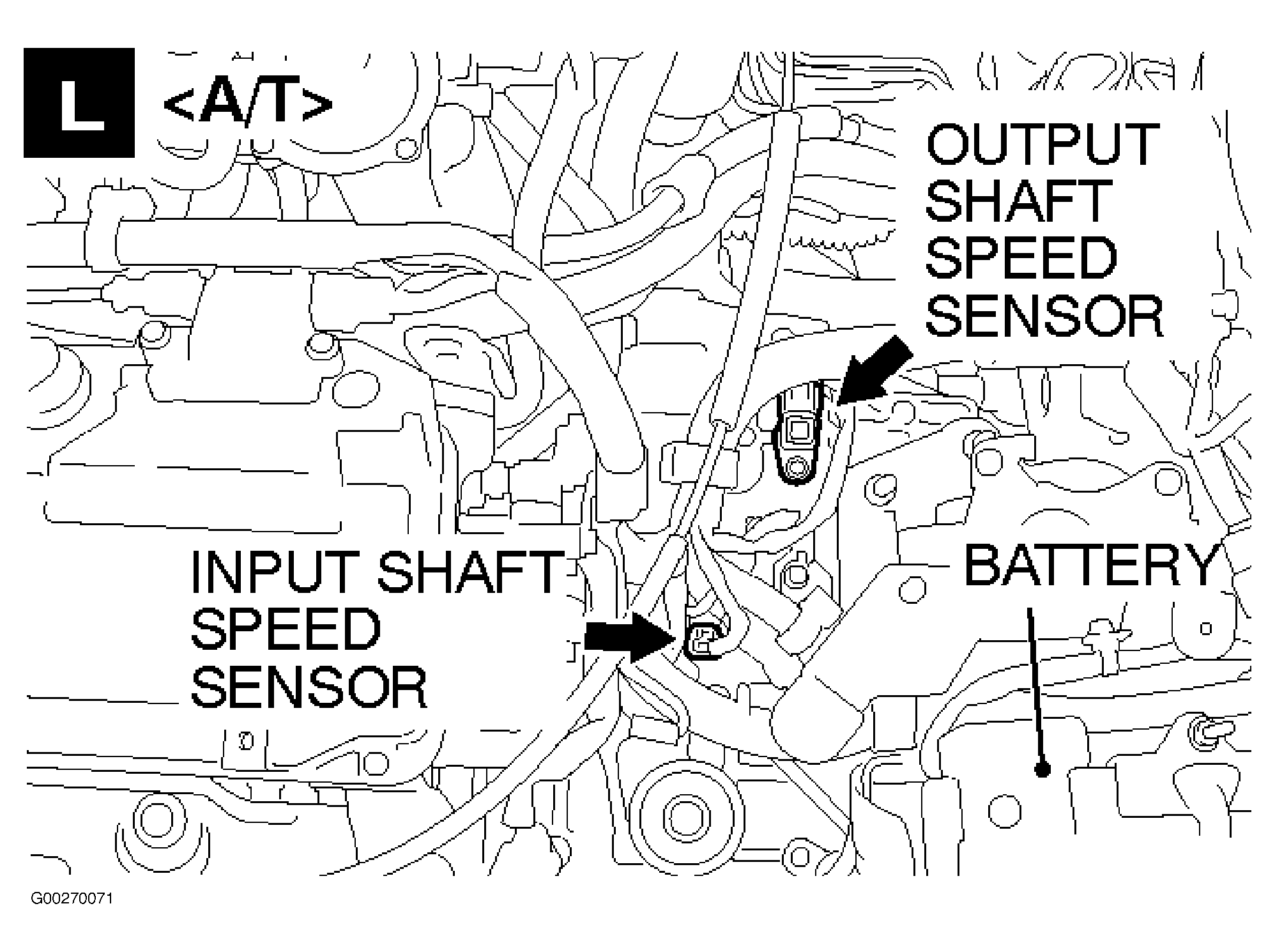

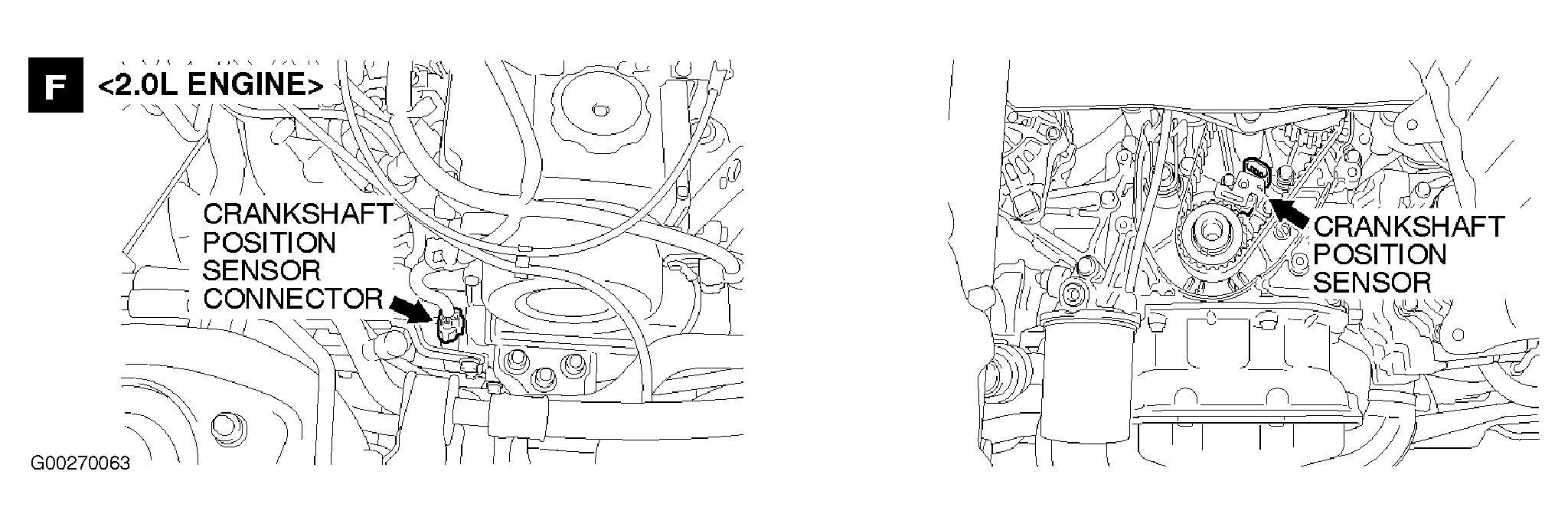

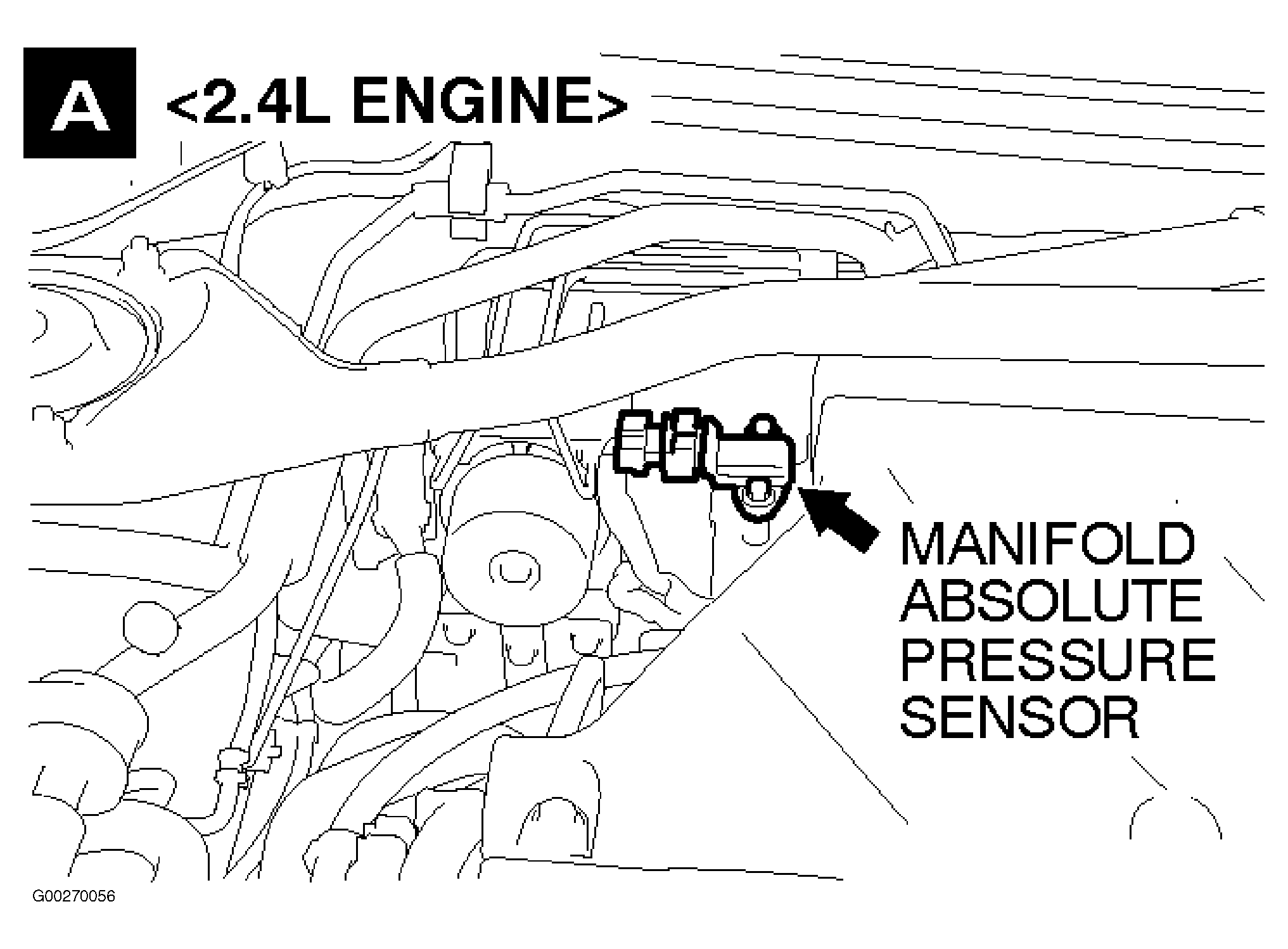

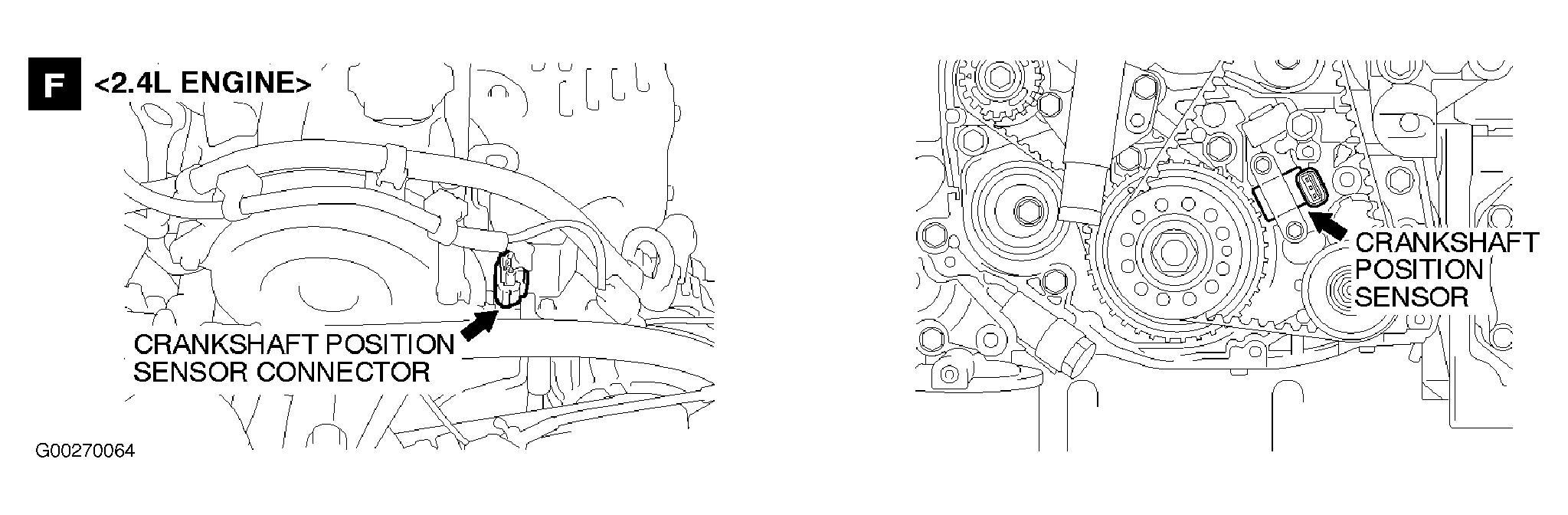

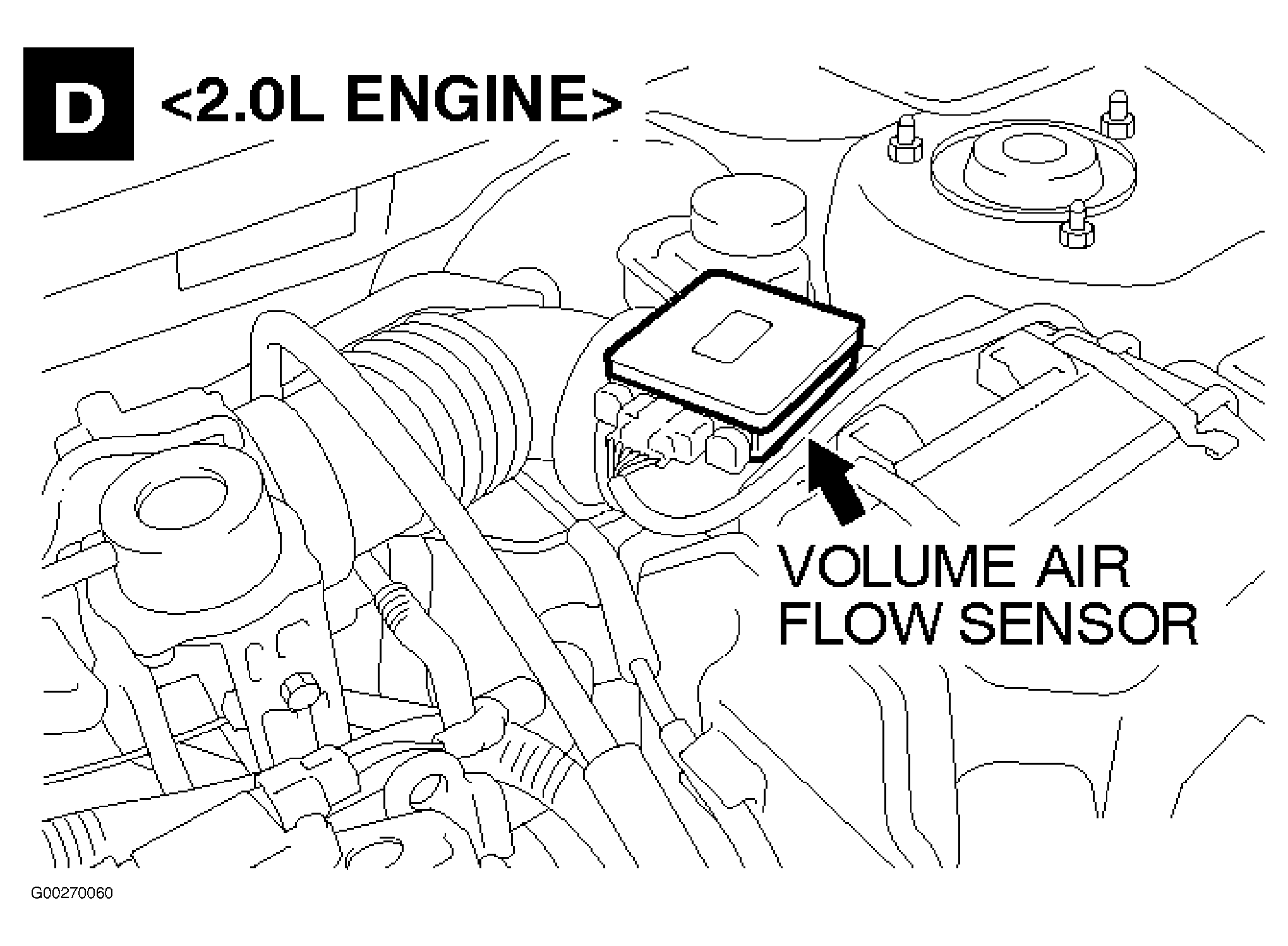

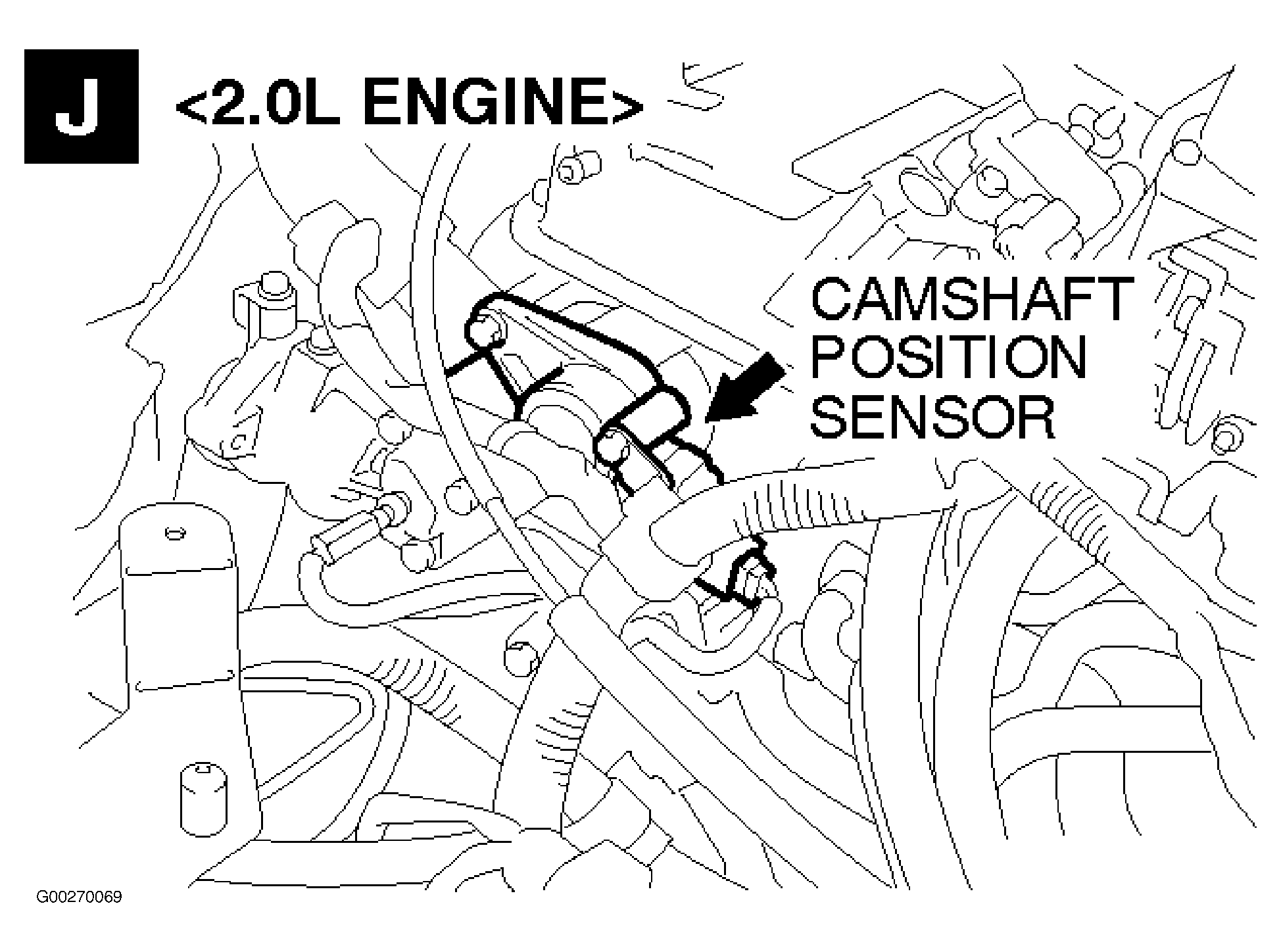

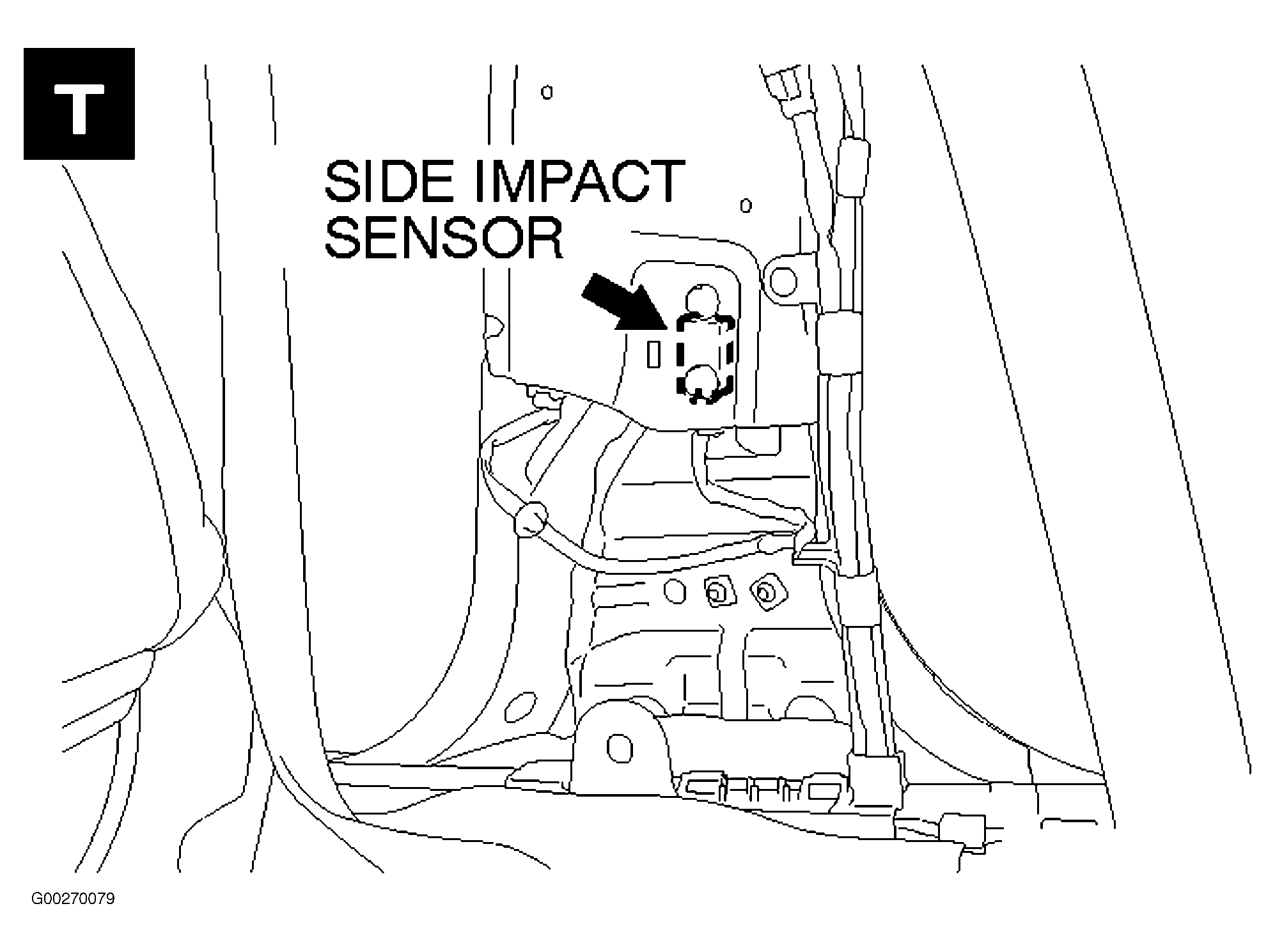

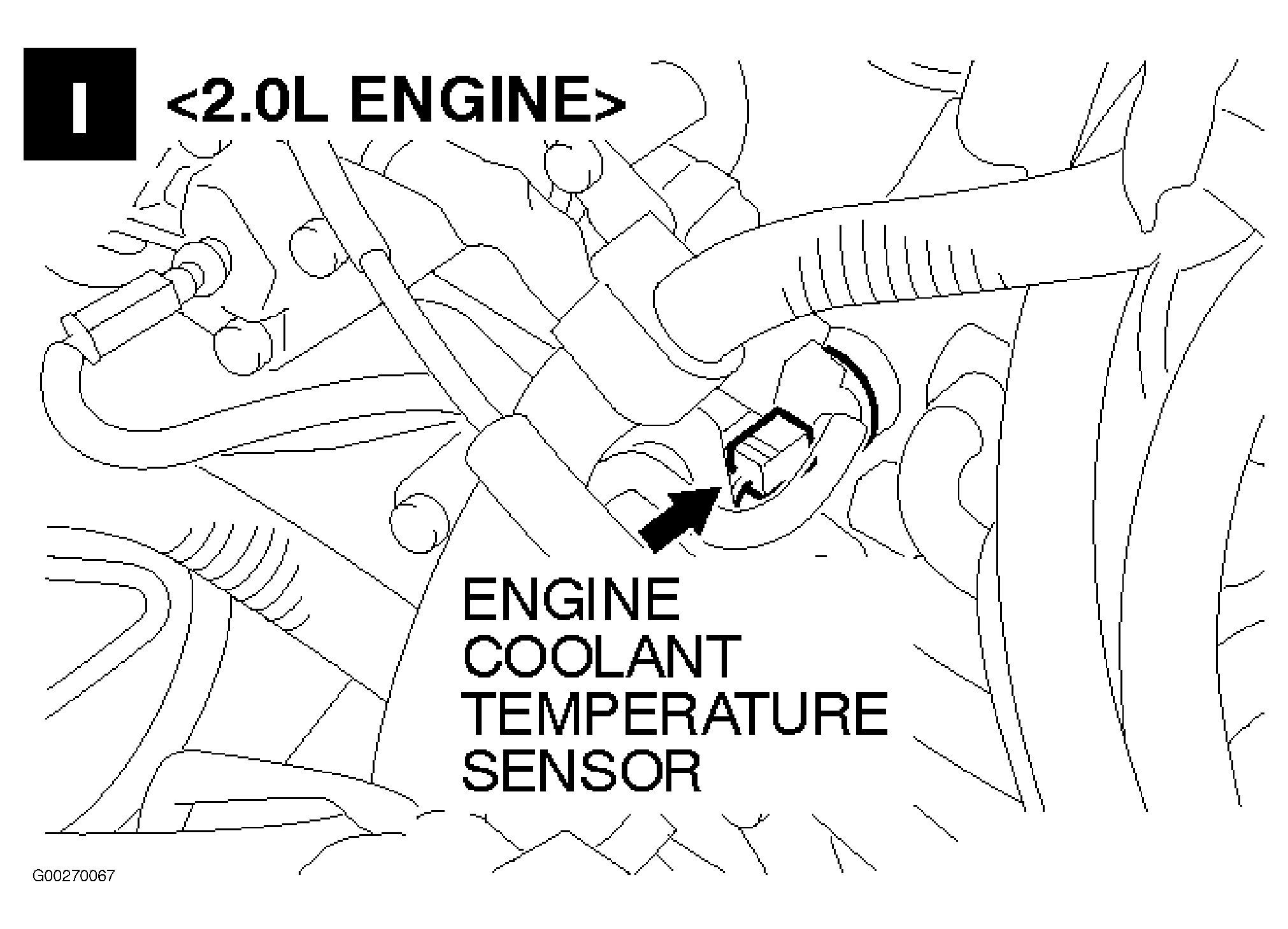

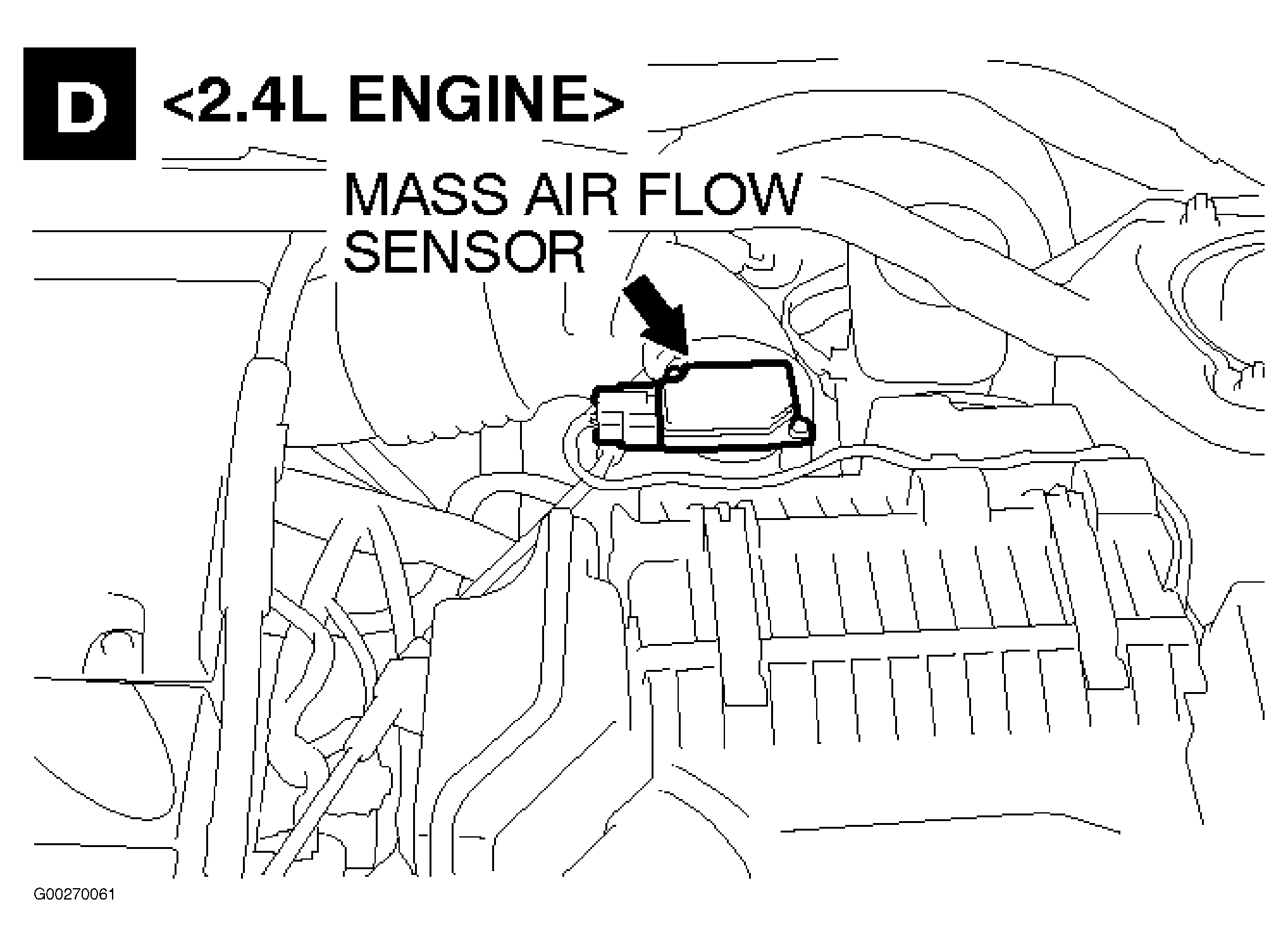

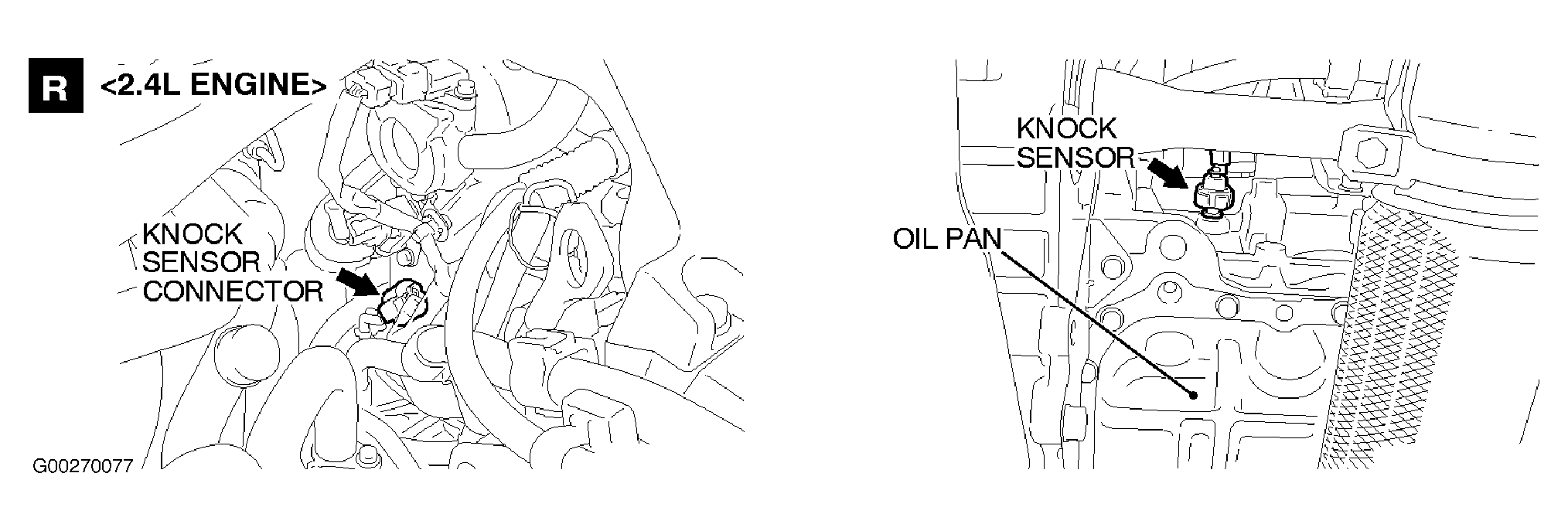

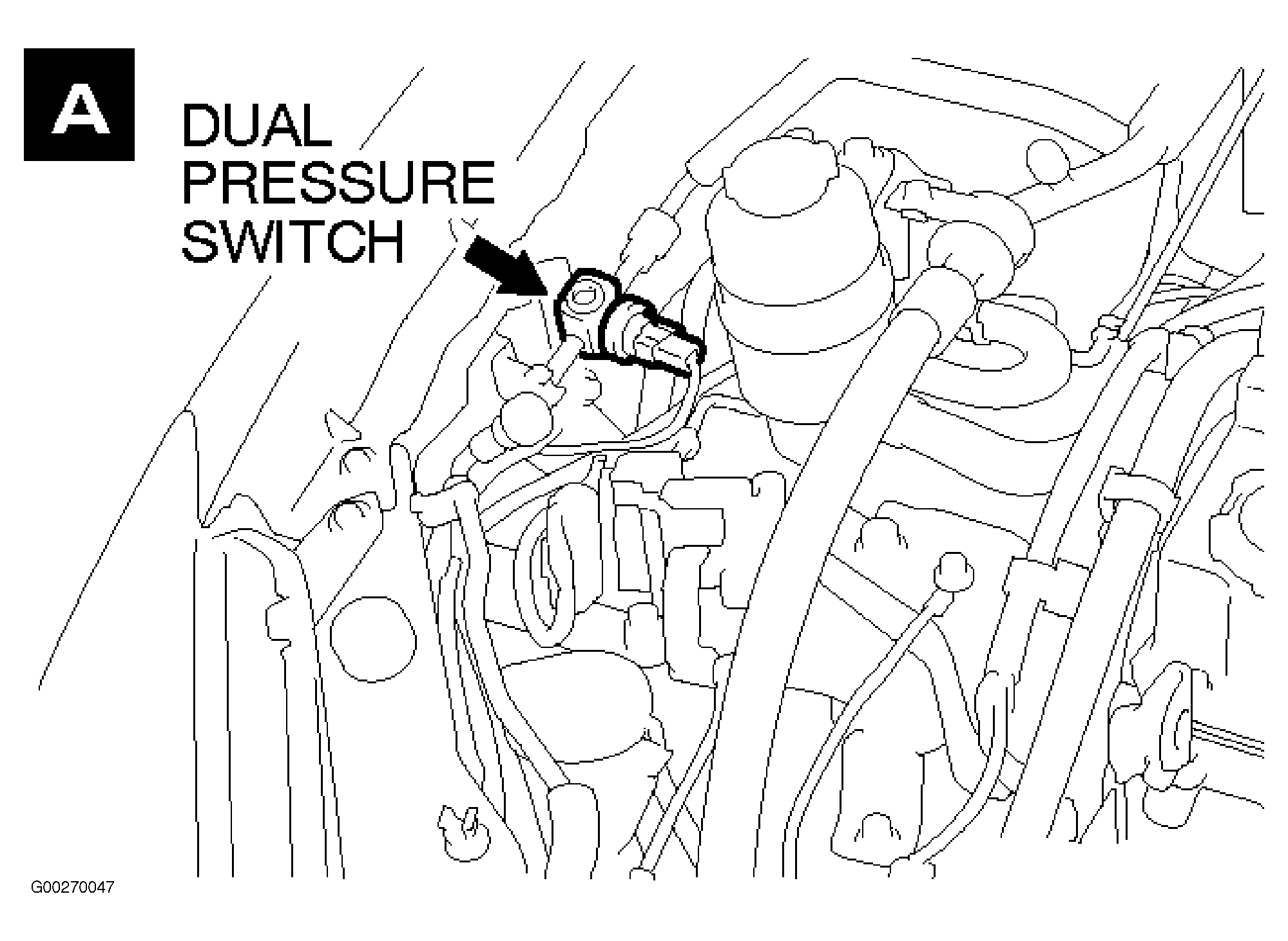

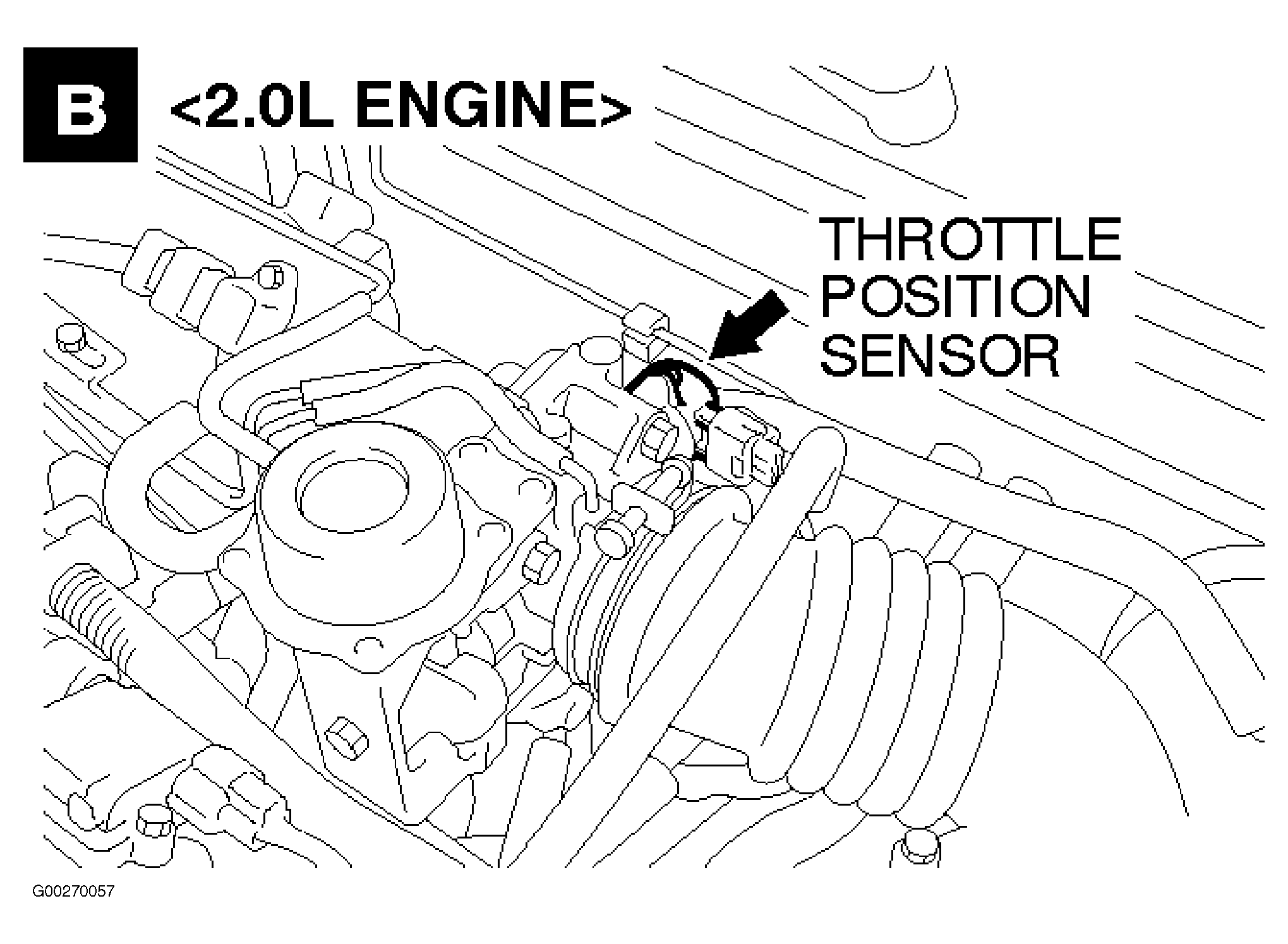

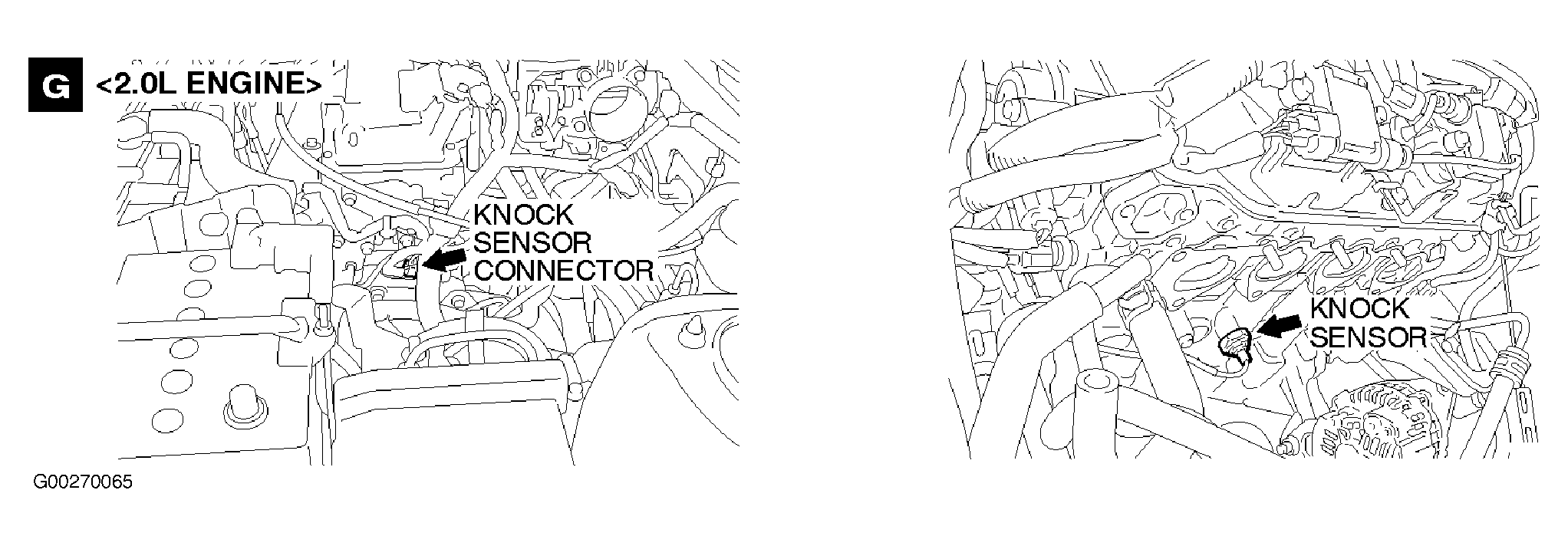

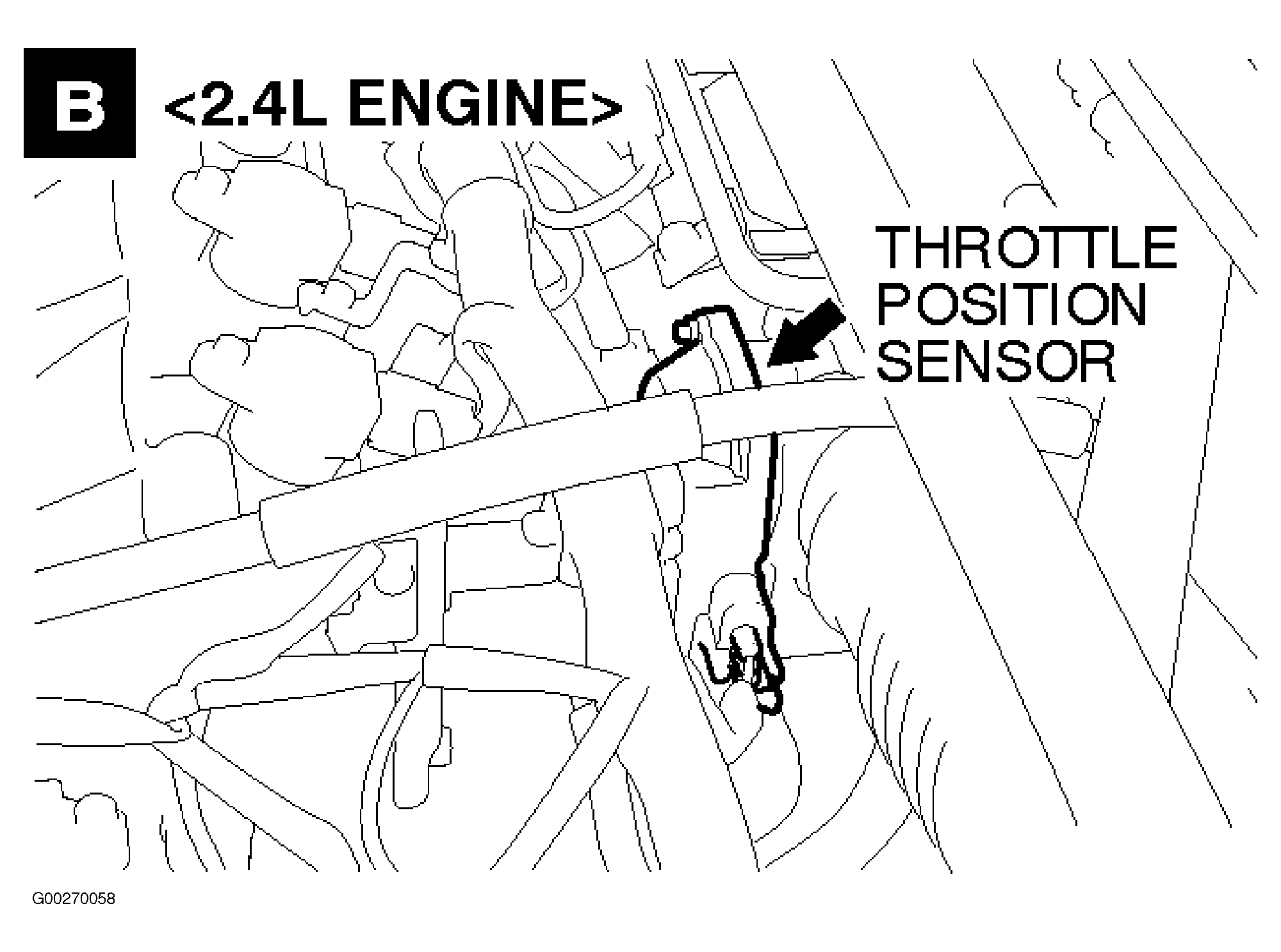

Fig 41: Sensors (1 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

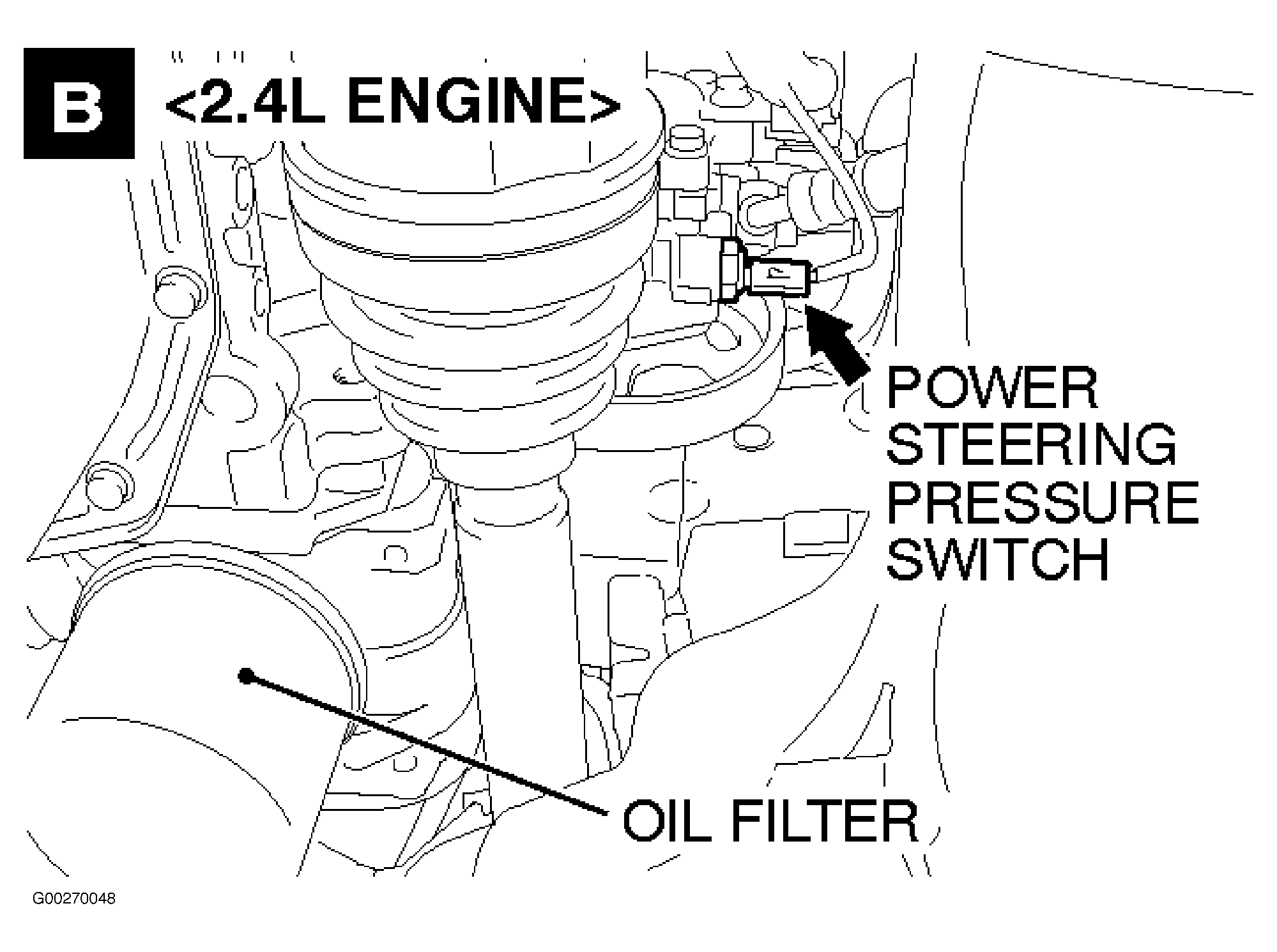

Fig 42: Sensors (2 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 43: Sensors (3 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 44: Sensors (4 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

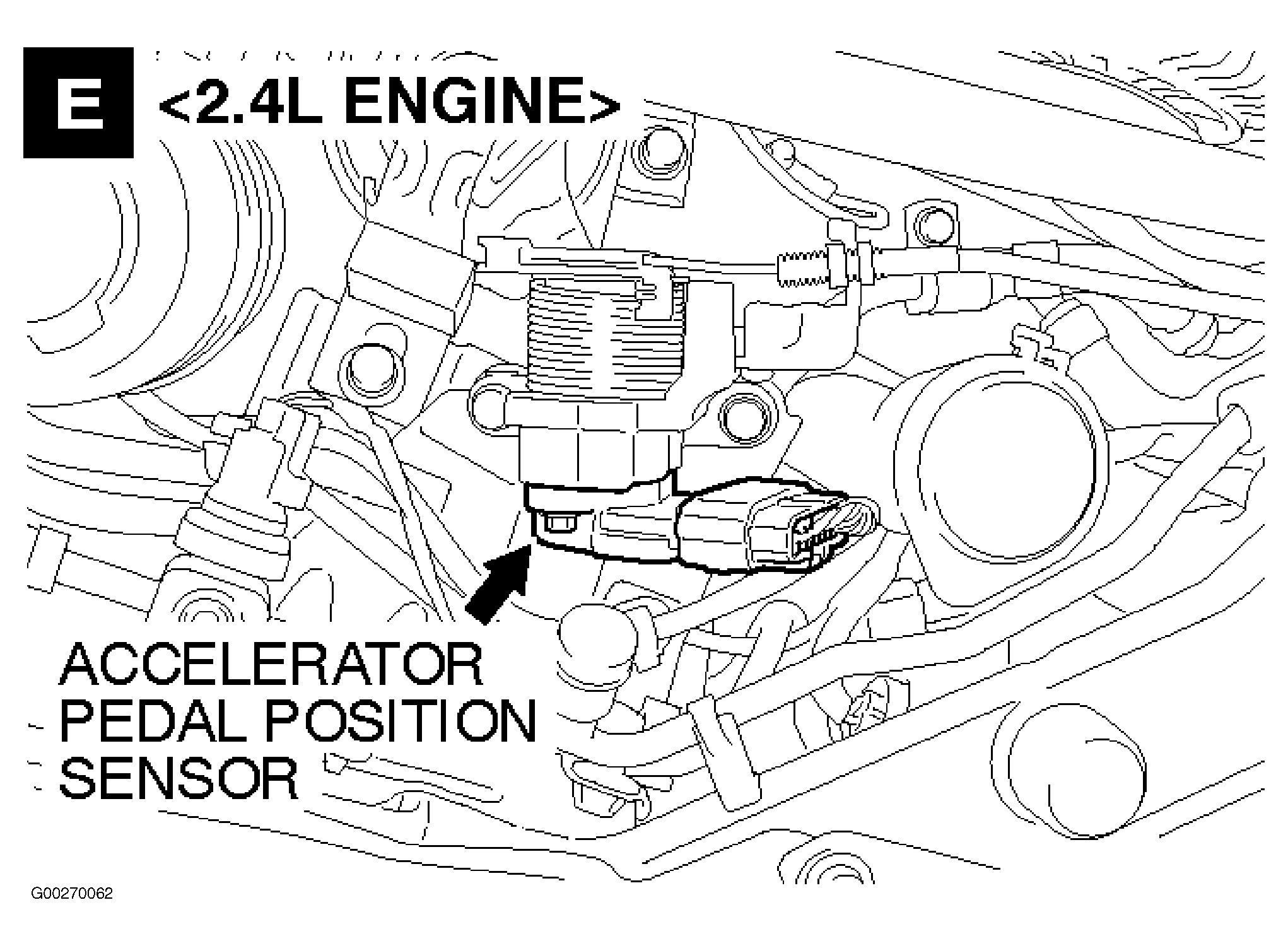

Fig 45: Sensors (5 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 46: Sensors (6 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 47: Sensors (7 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 48: Sensors (8 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 49: Sensors (9 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 50: Sensors (10 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 51: Sensors (11 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 52: Sensors (12 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

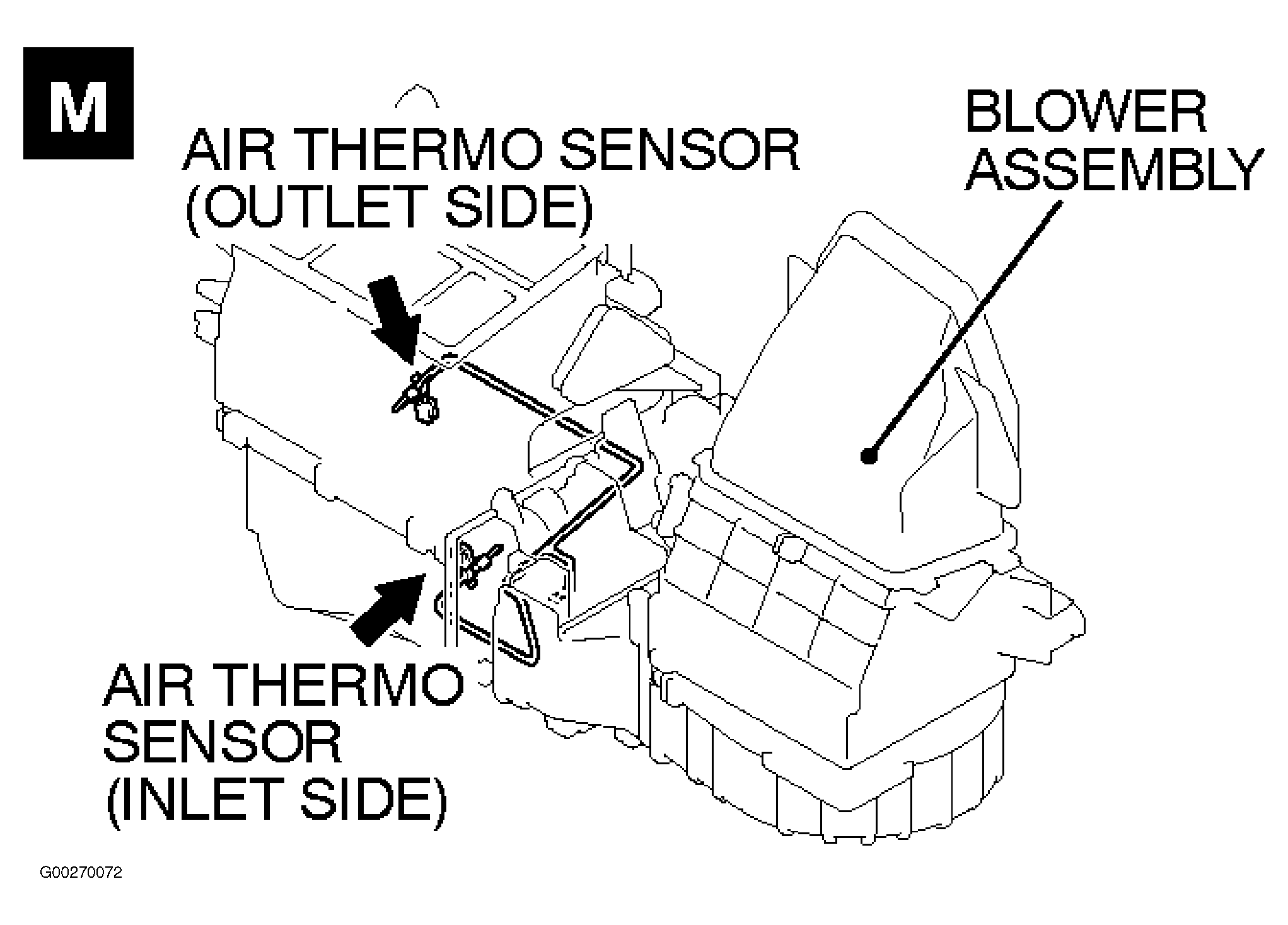

Fig 53: Sensors (13 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 54: Sensors (14 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

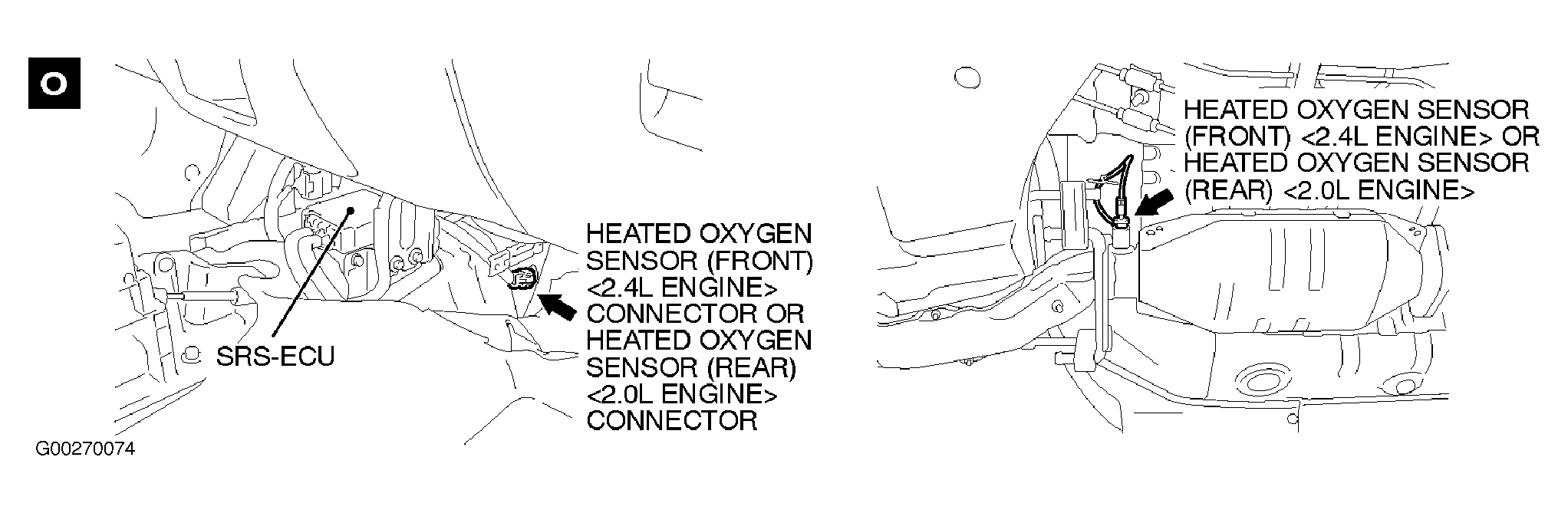

Fig 55: Sensors (15 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 56: Sensors (16 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 57: Sensors (17 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 58: Sensors (18 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 59: Sensors (19 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 60: Sensors (20 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 61: Sensors (21 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 62: Sensors (22 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 63: Sensors (23 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 64: Sensors (24 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 65: Sensors (25 Of 25)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

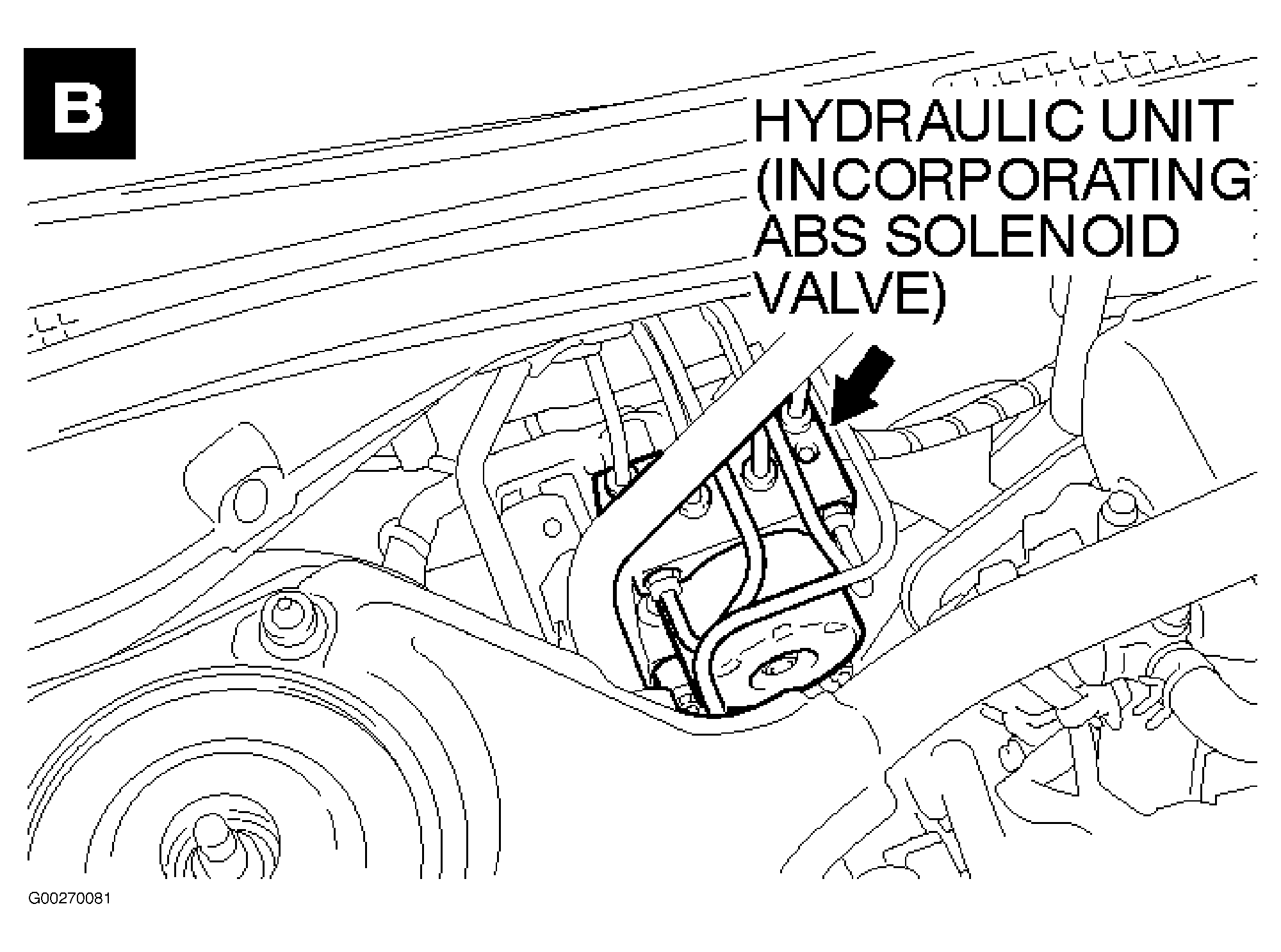

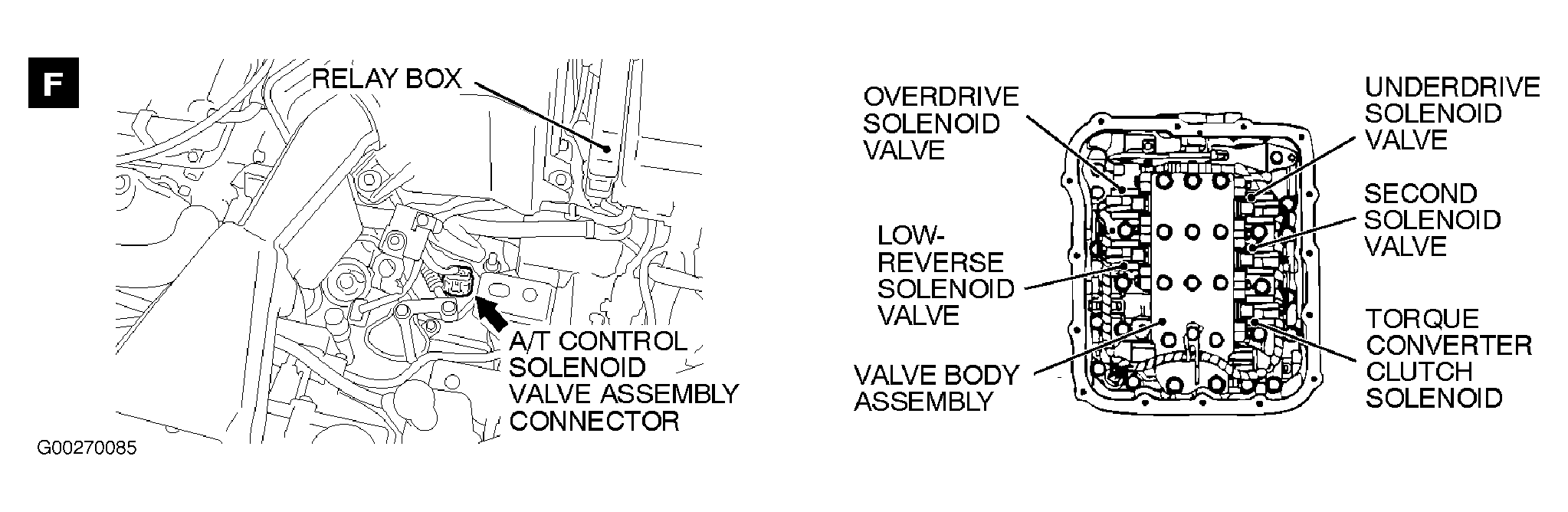

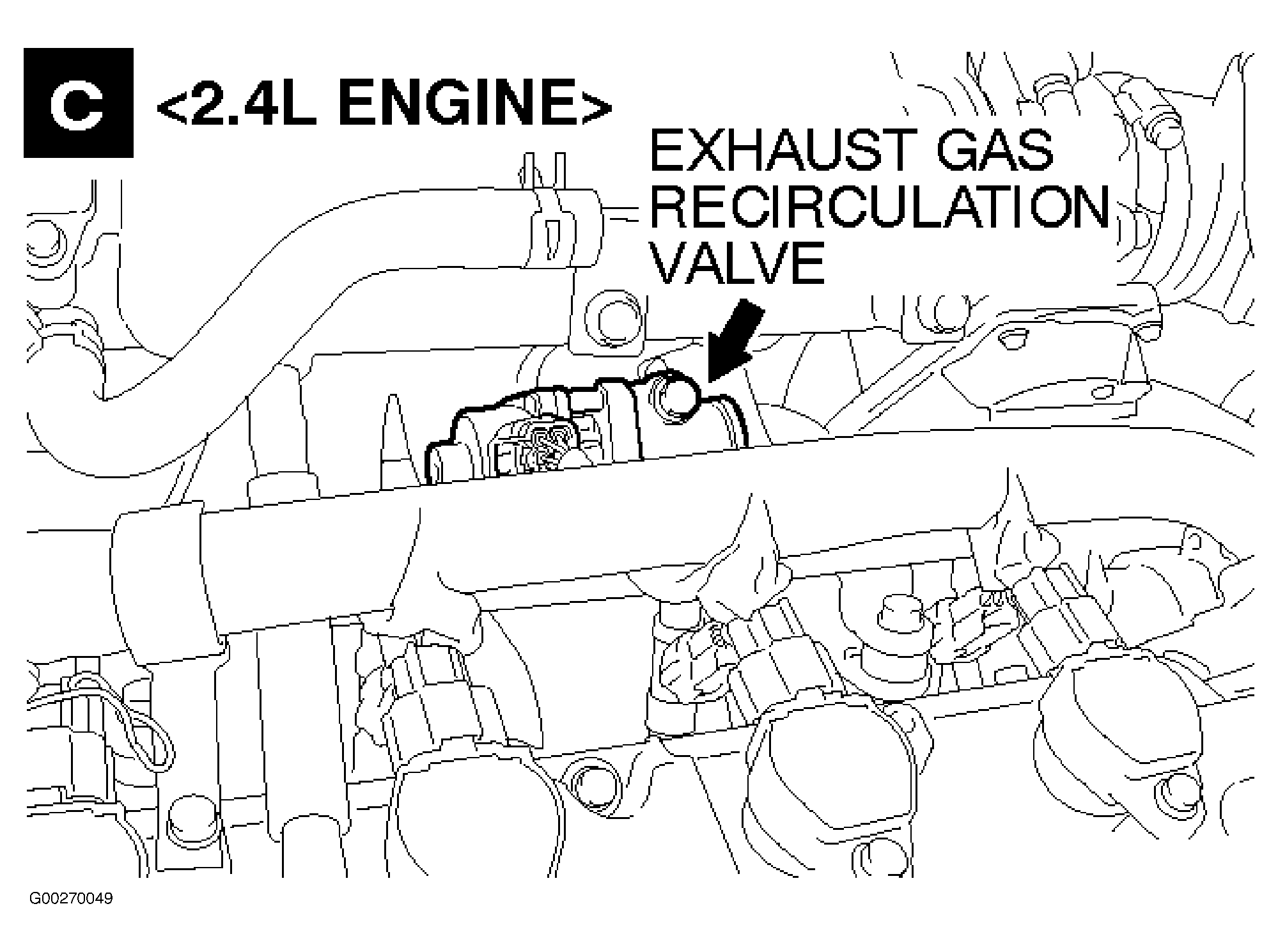

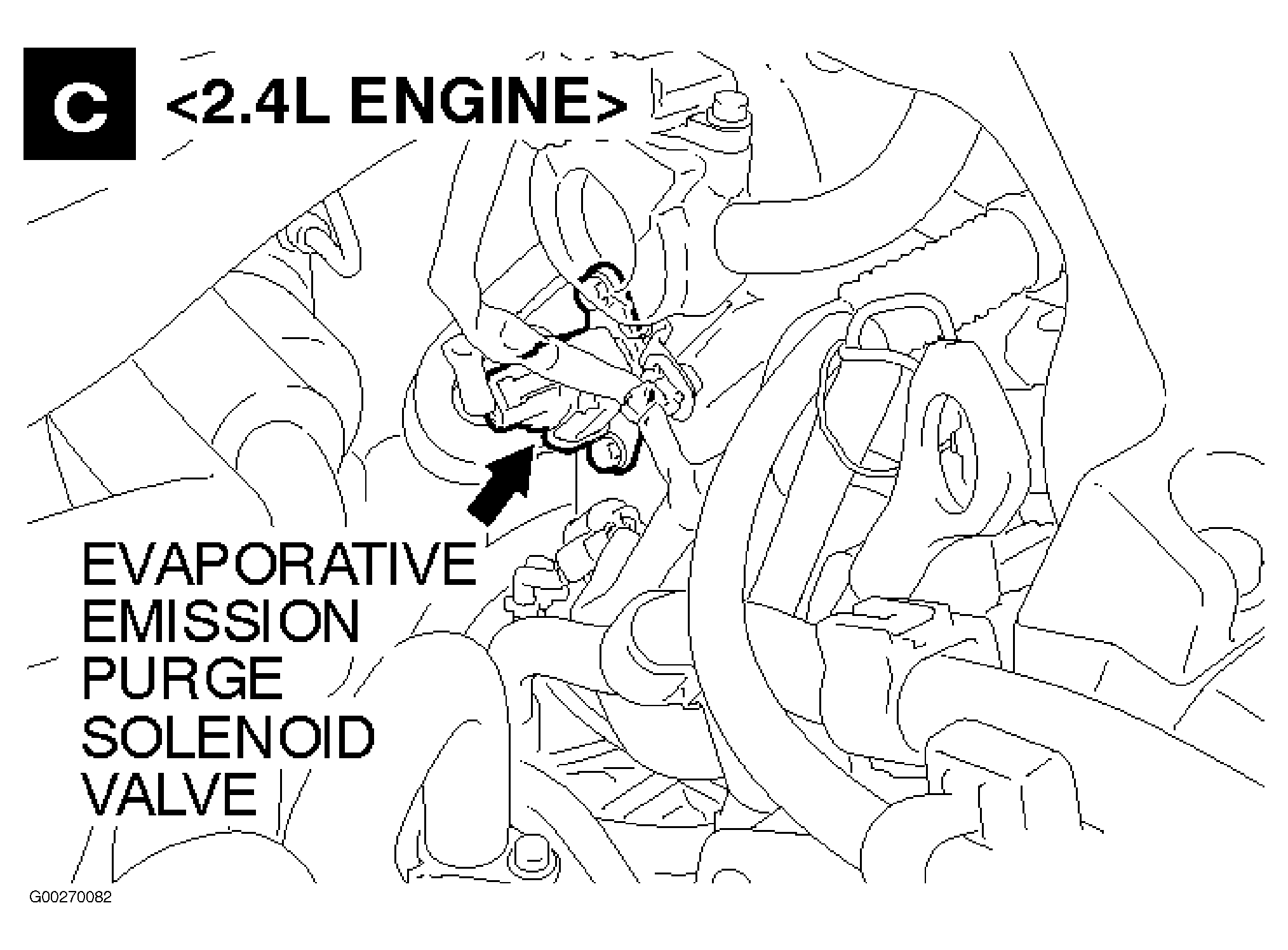

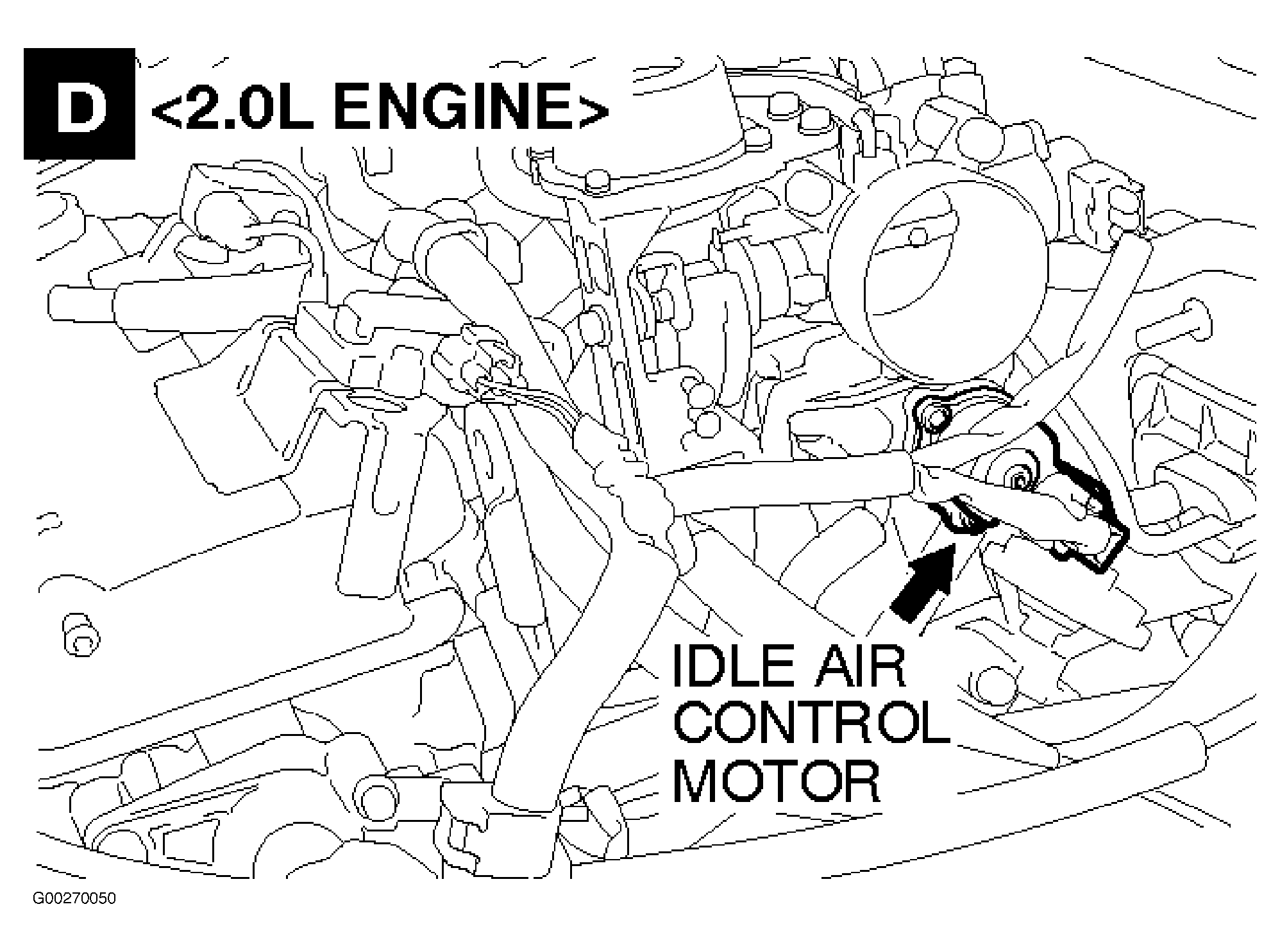

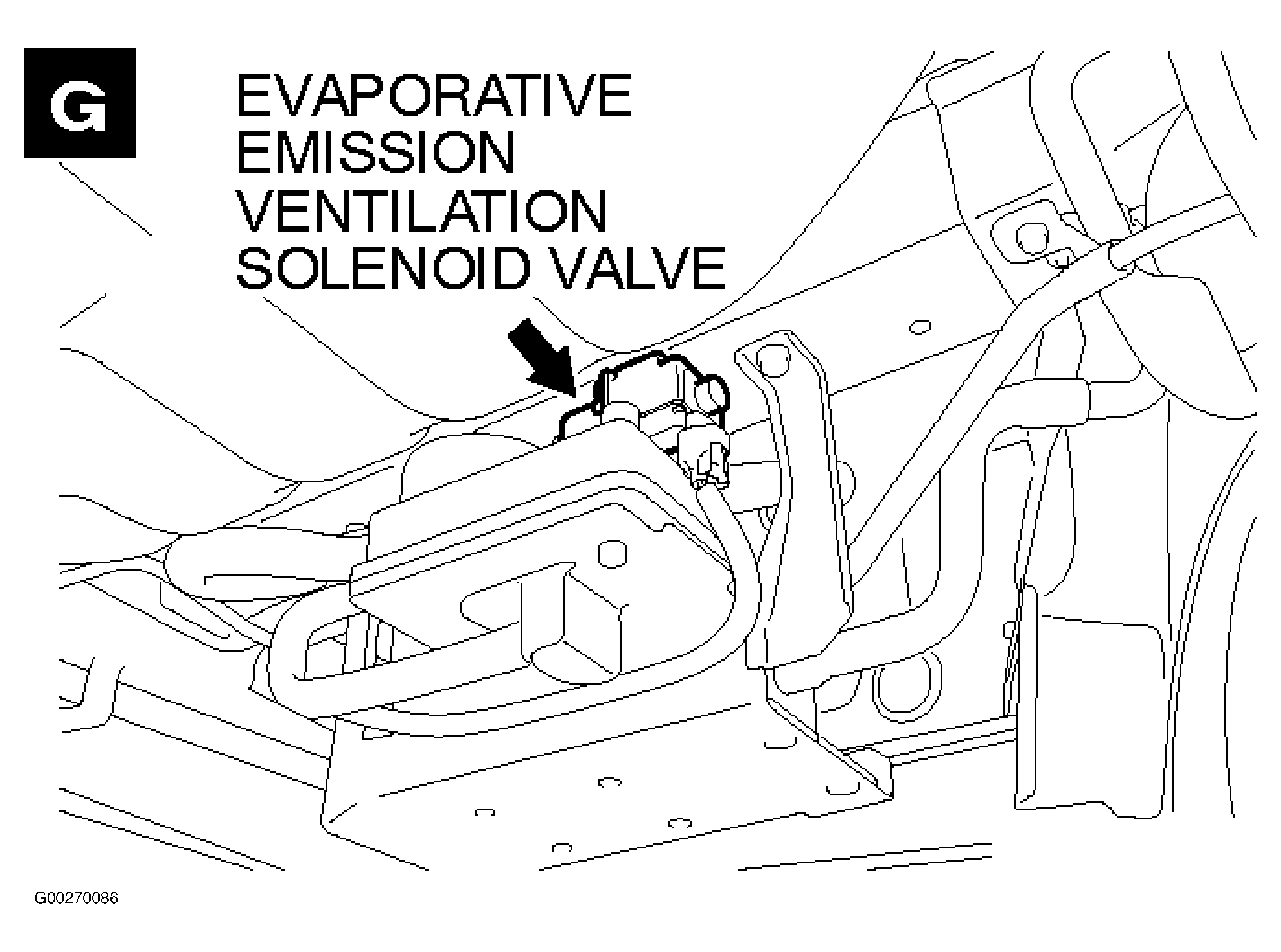

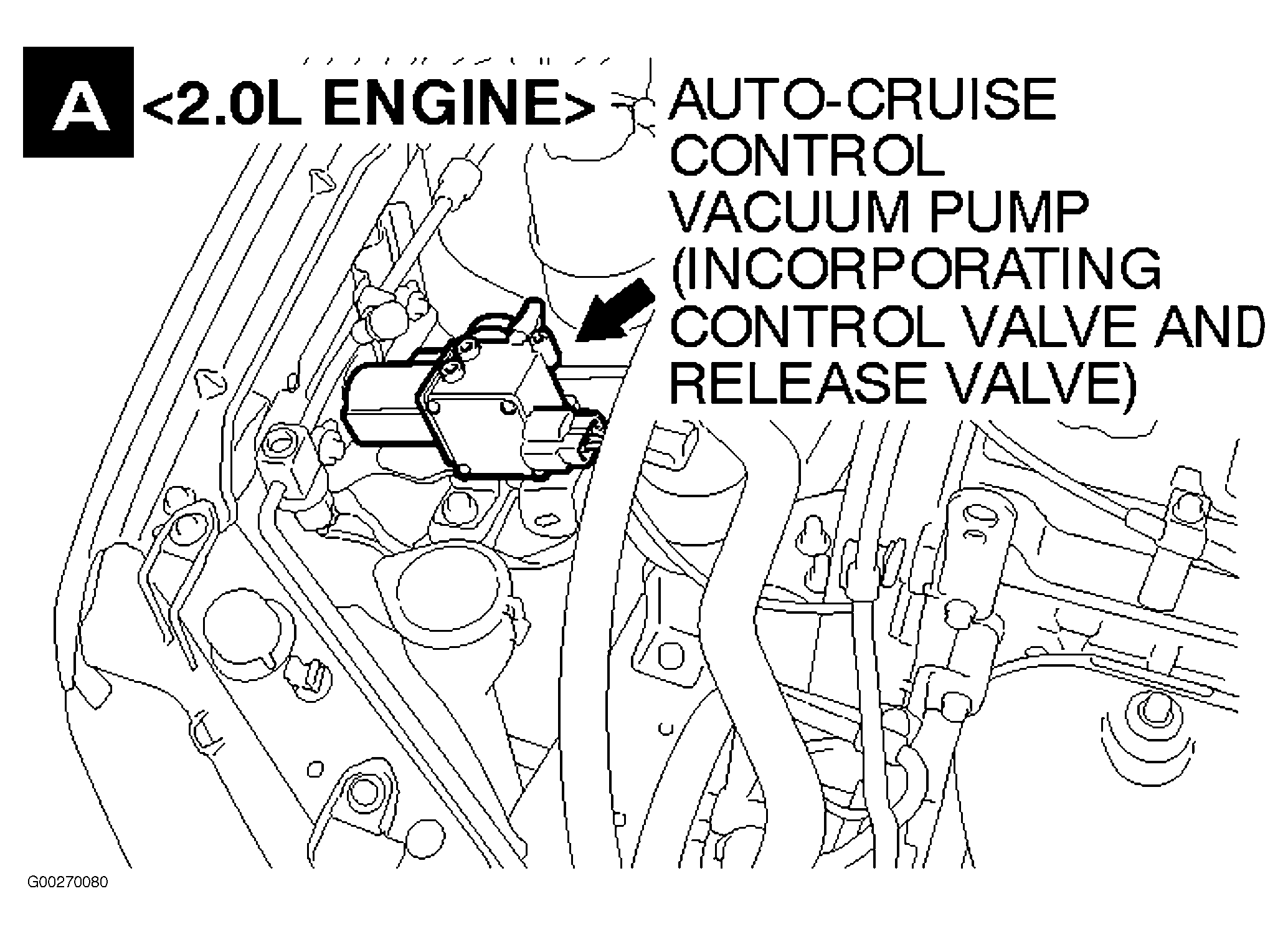

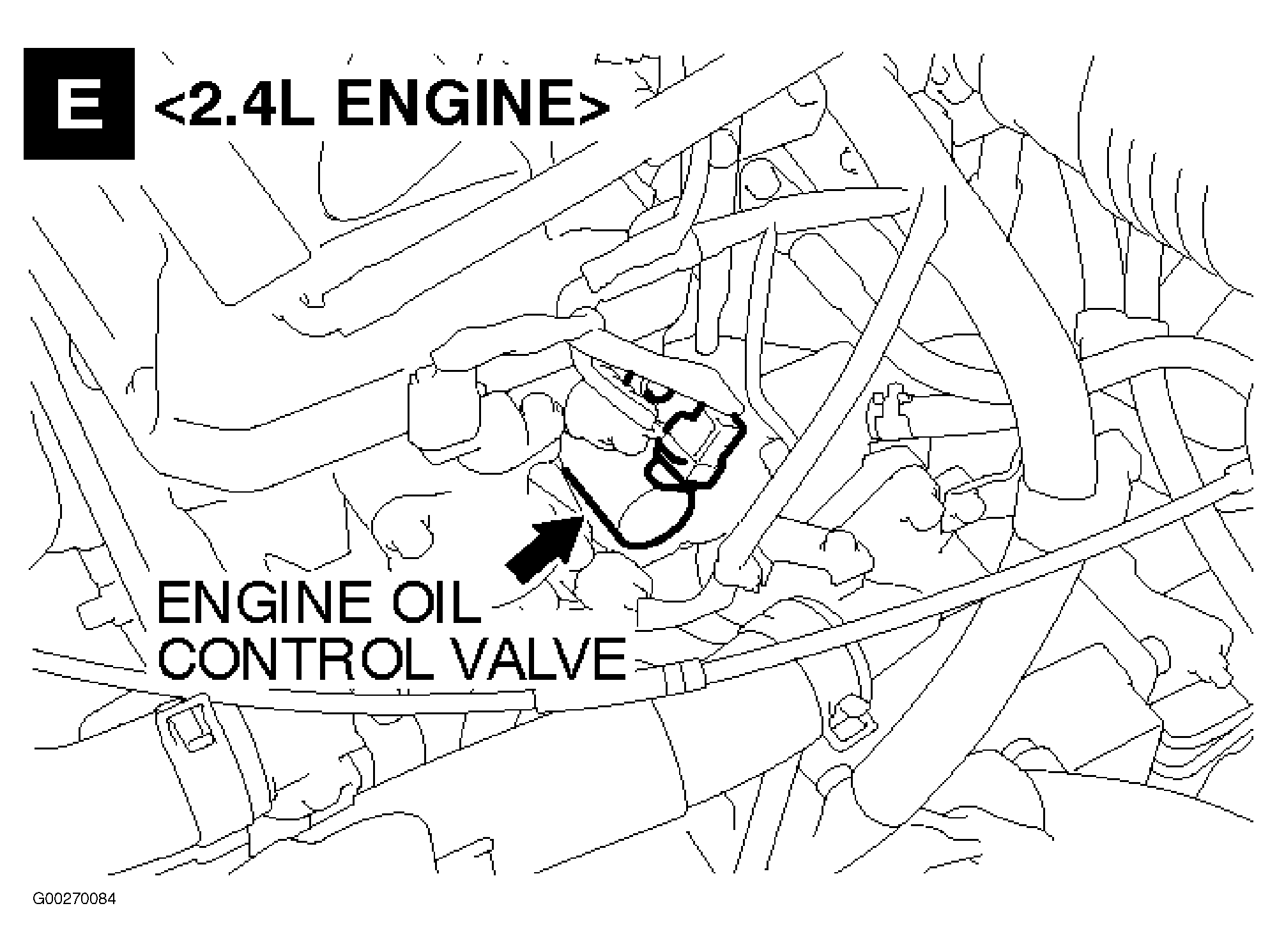

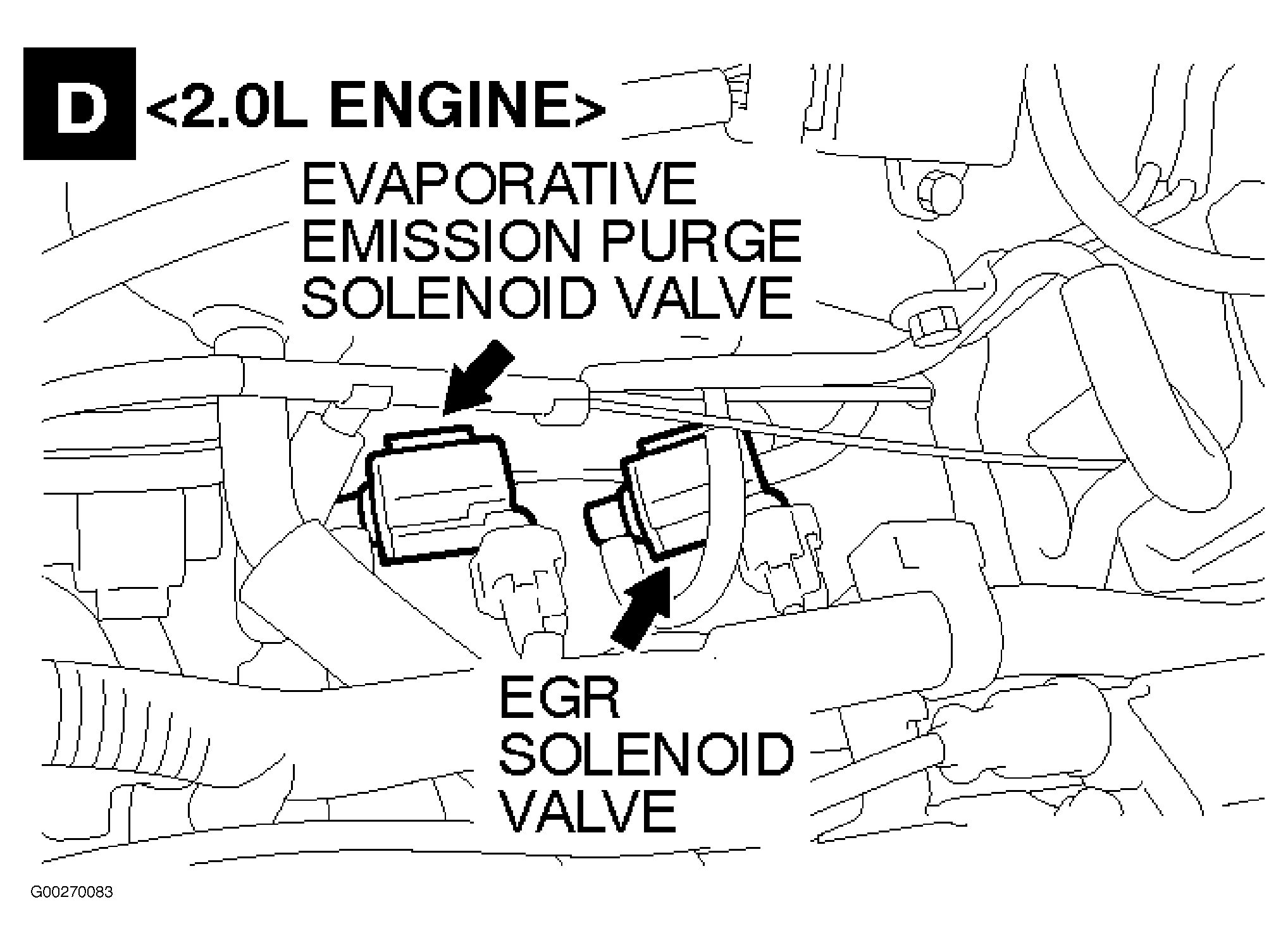

Fig 66: Solenoids & Solenoid Valves (1 Of 7)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 67: Solenoids & Solenoid Valves (2 Of 7)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 68: Solenoids & Solenoid Valves (3 Of 7)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 69: Solenoids & Solenoid Valves (4 Of 7)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 70: Solenoids & Solenoid Valves (5 Of 7)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 71: Solenoids & Solenoid Valves (6 Of 7)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 72: Solenoids & Solenoid Valves (7 Of 7)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

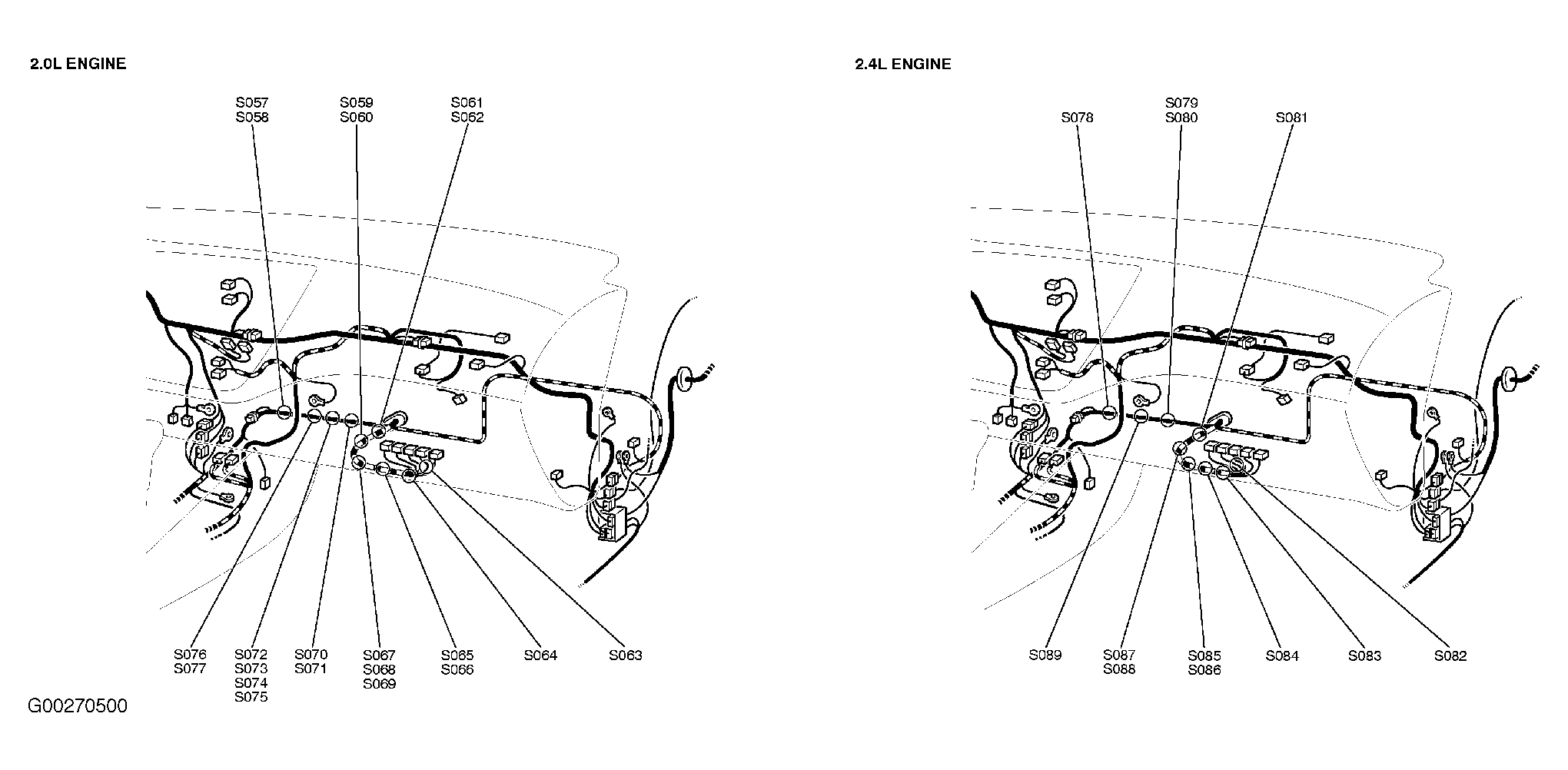

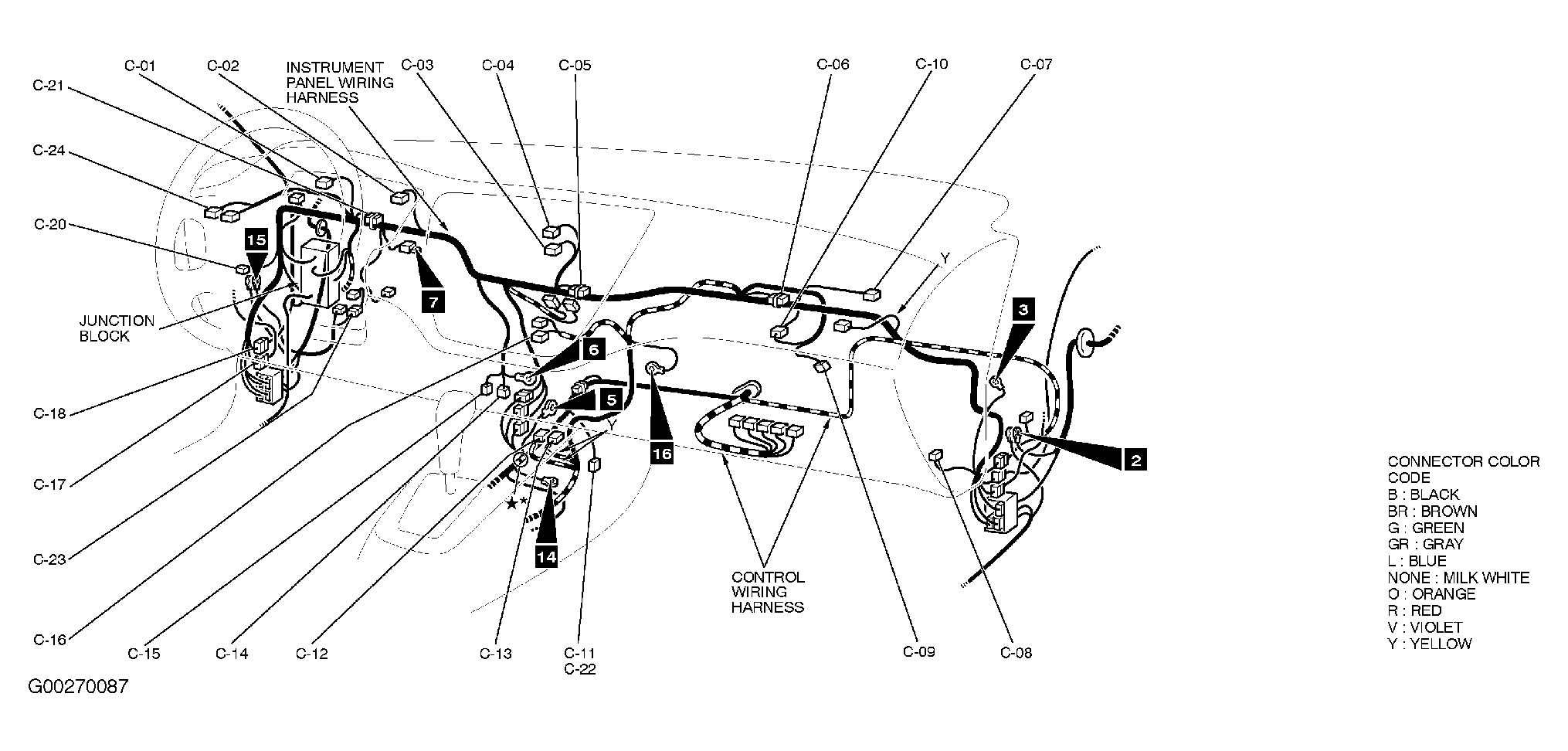

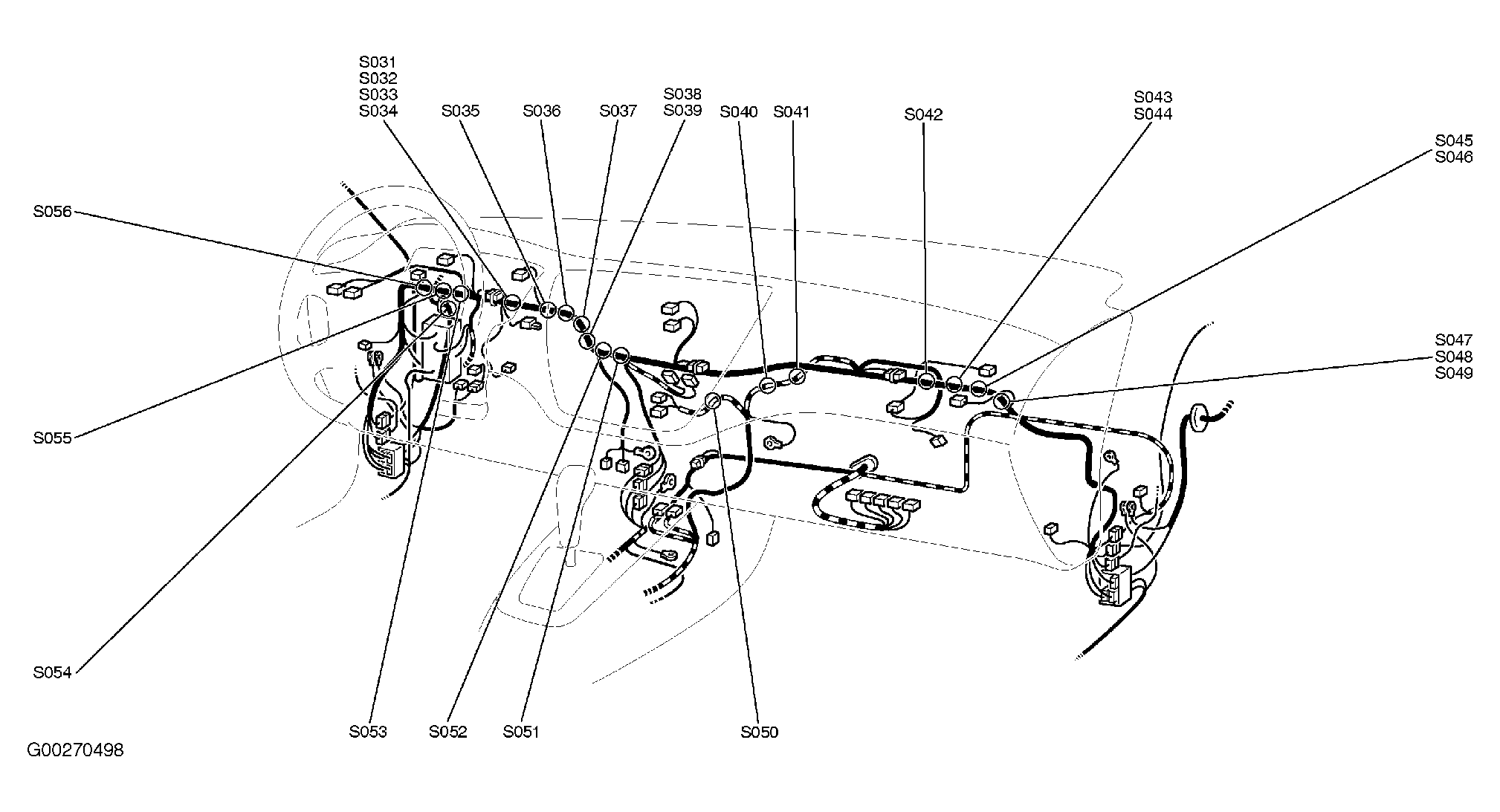

Fig 73: Dash Panel
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 74: Dash Panel
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 75: Dash Panel
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 76: Door
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

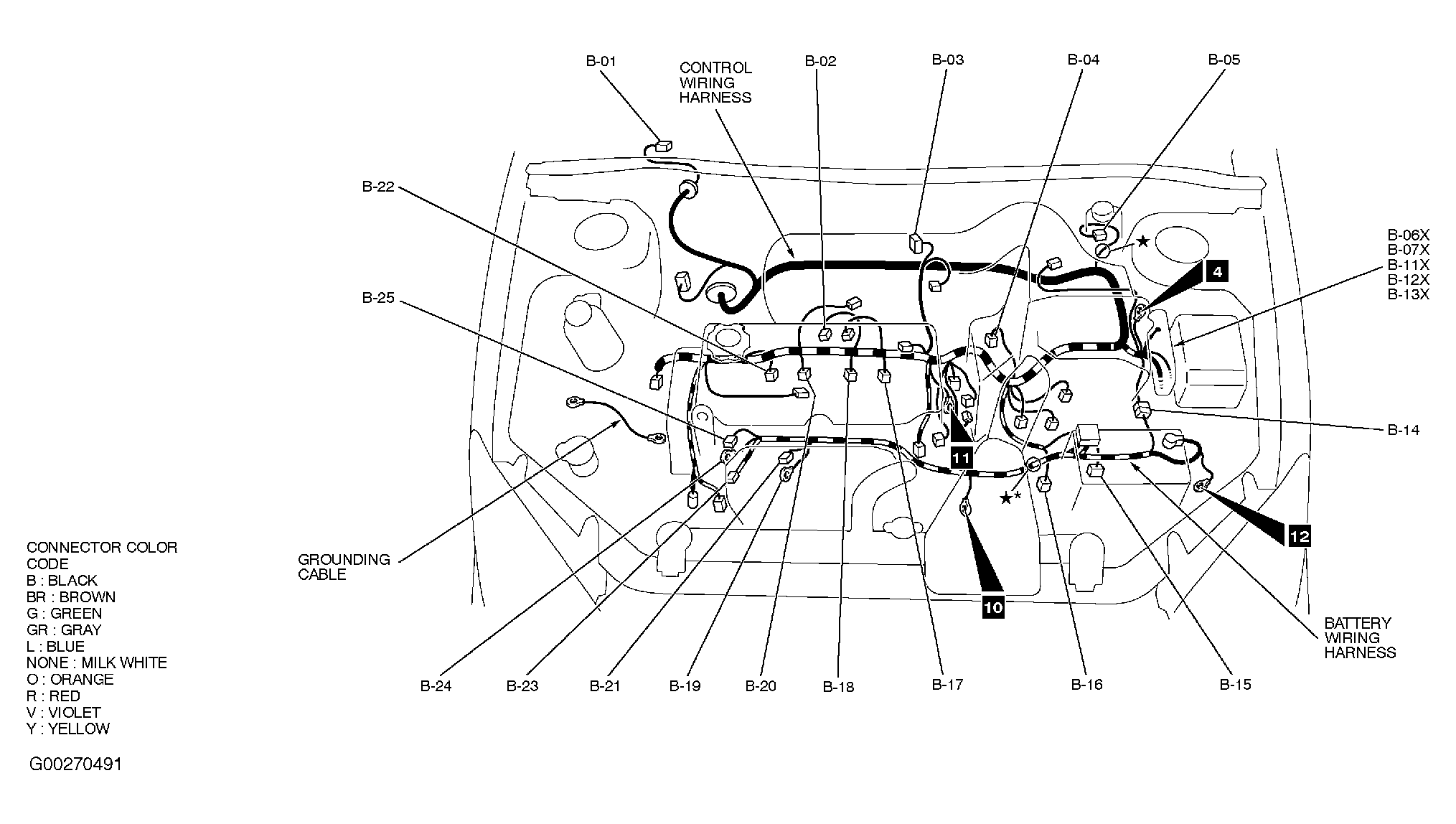

Fig 77: Engine & Transaxle (2.0L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 78: Engine & Transaxle (2.0L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

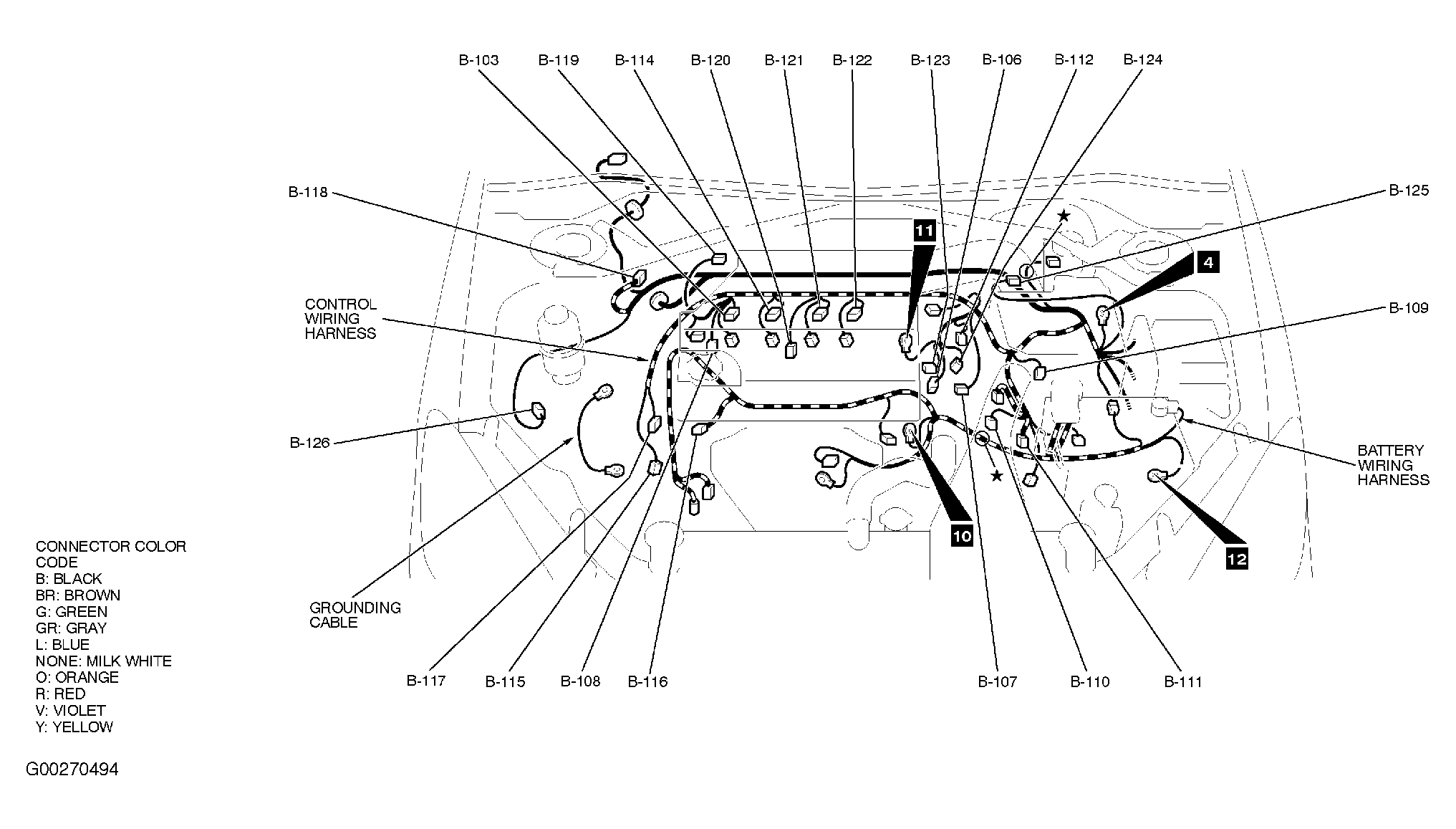

Fig 79: Engine & Transaxle (2.4L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 80: Engine & Transaxle (2.4L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

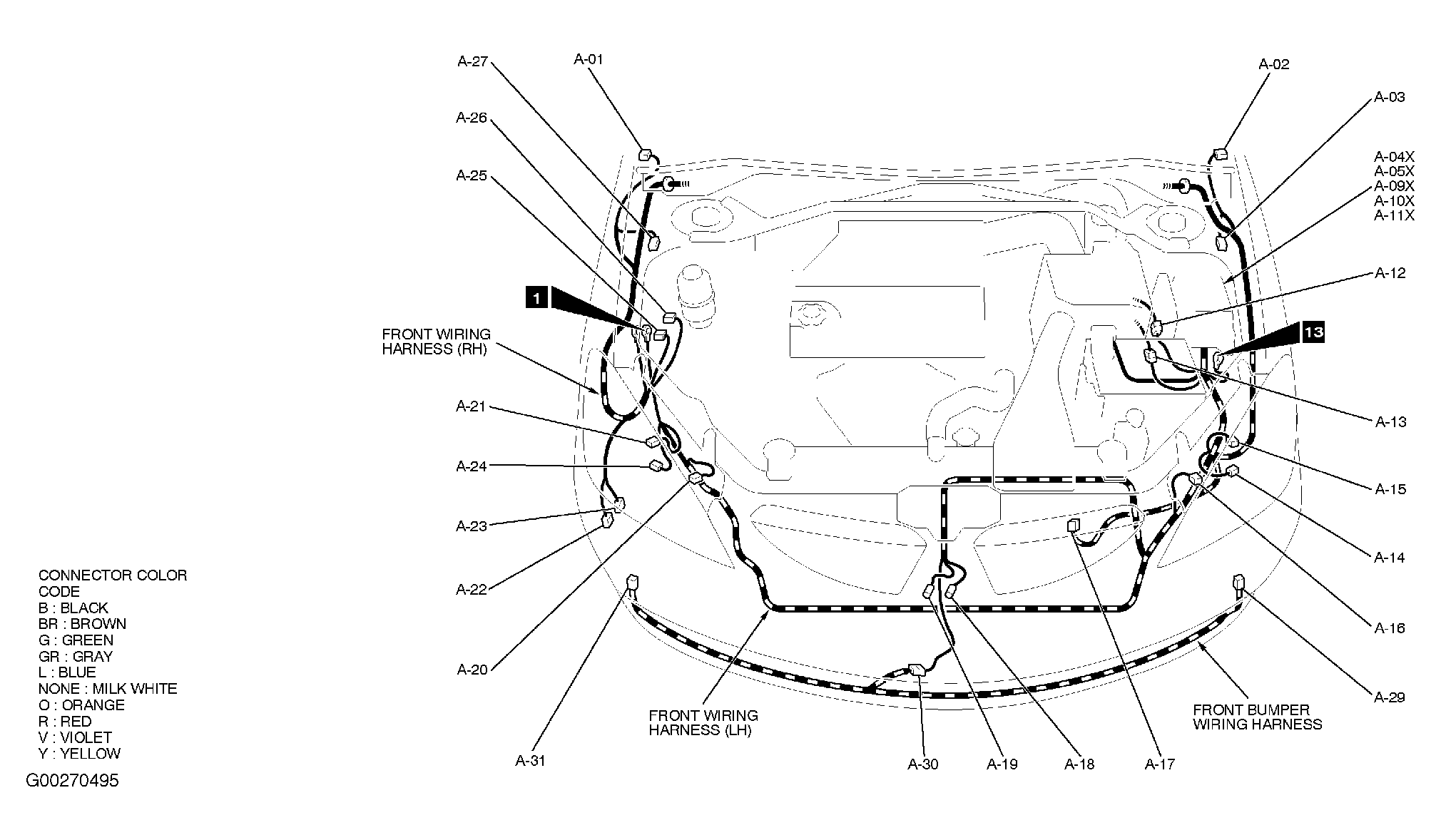

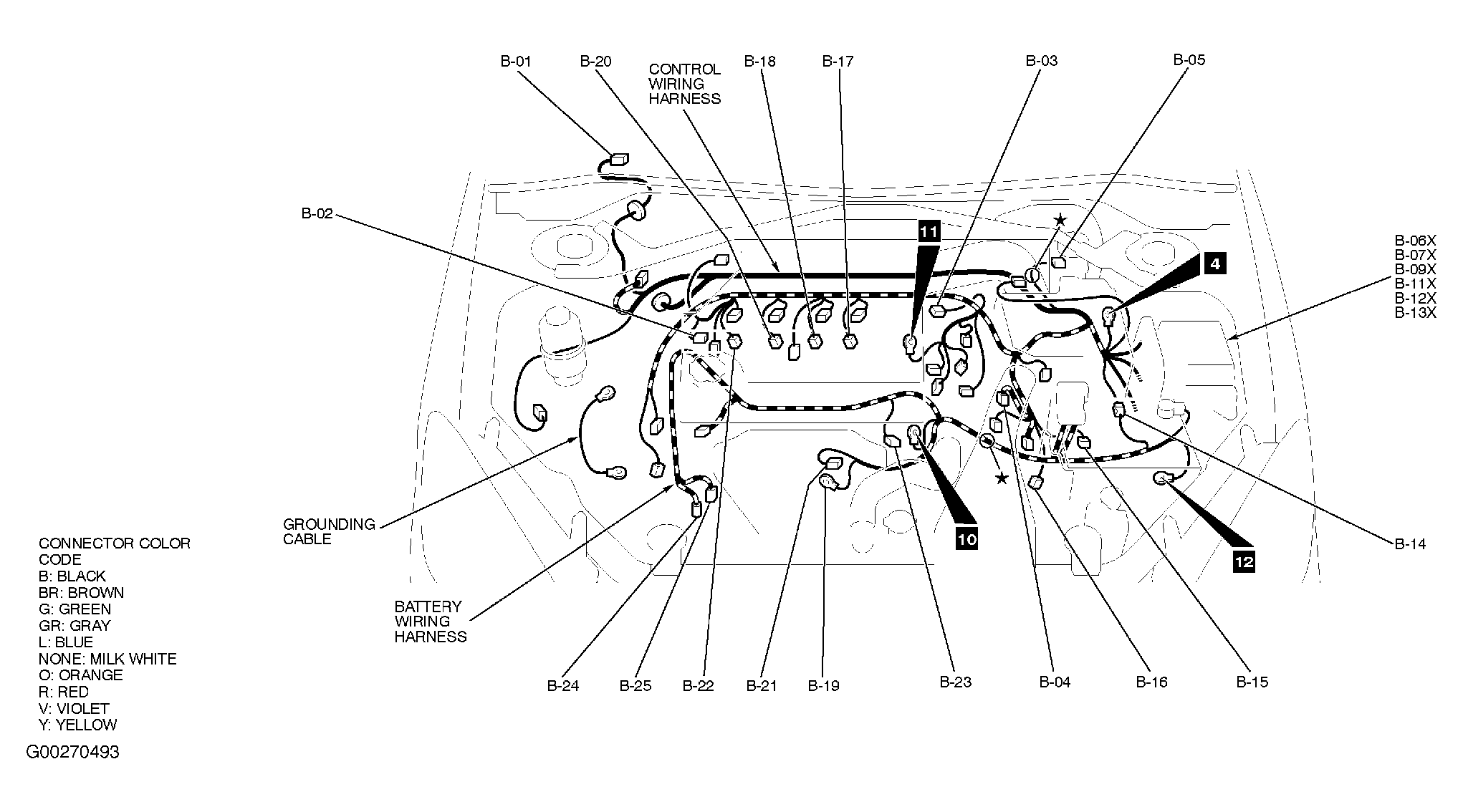

Fig 81: Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 82: Floor & Roof
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 83: Luggage Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

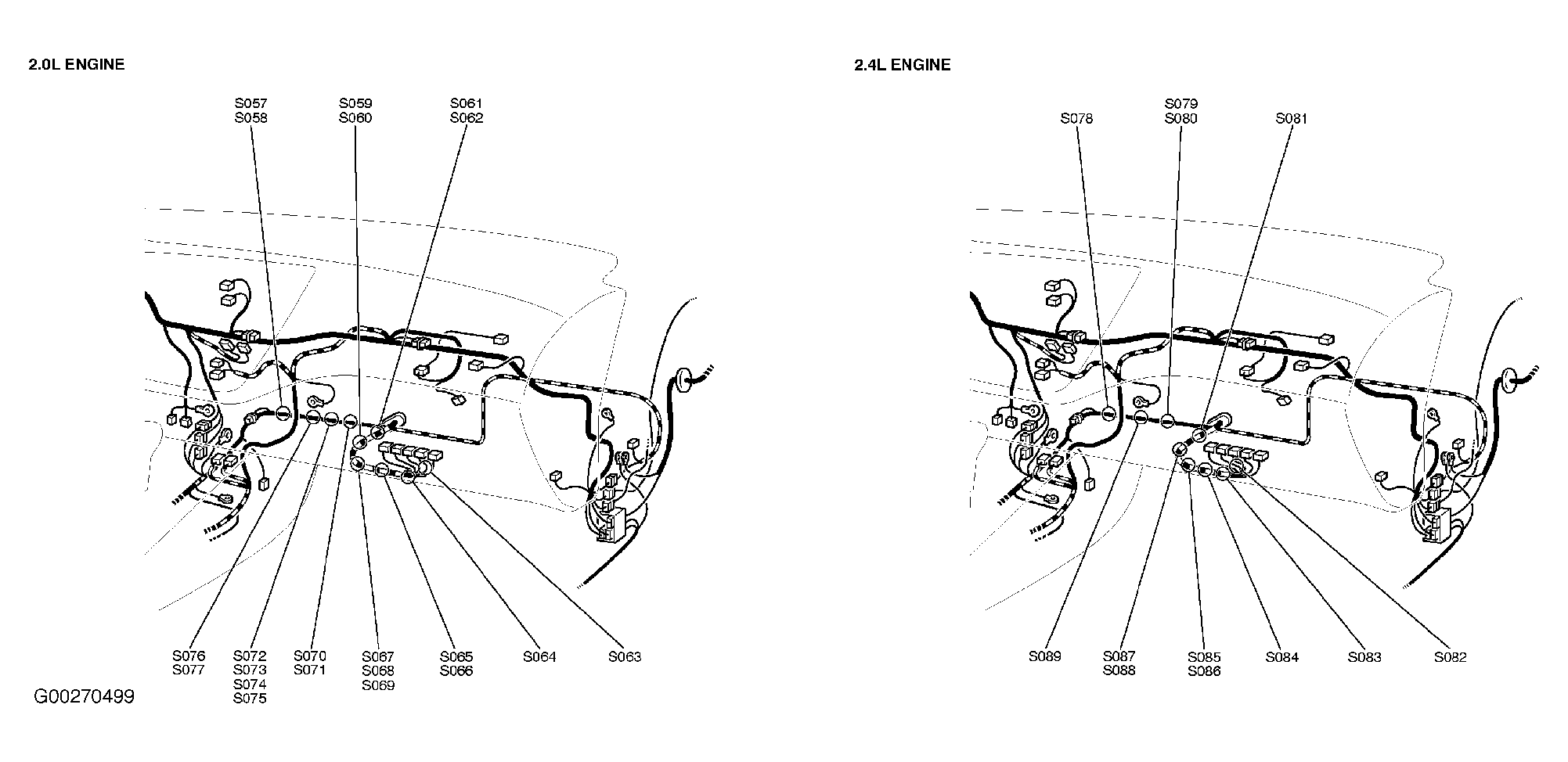

Fig 84: Dash Panel
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 85: Dash Panel
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 86: Dash Panel
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

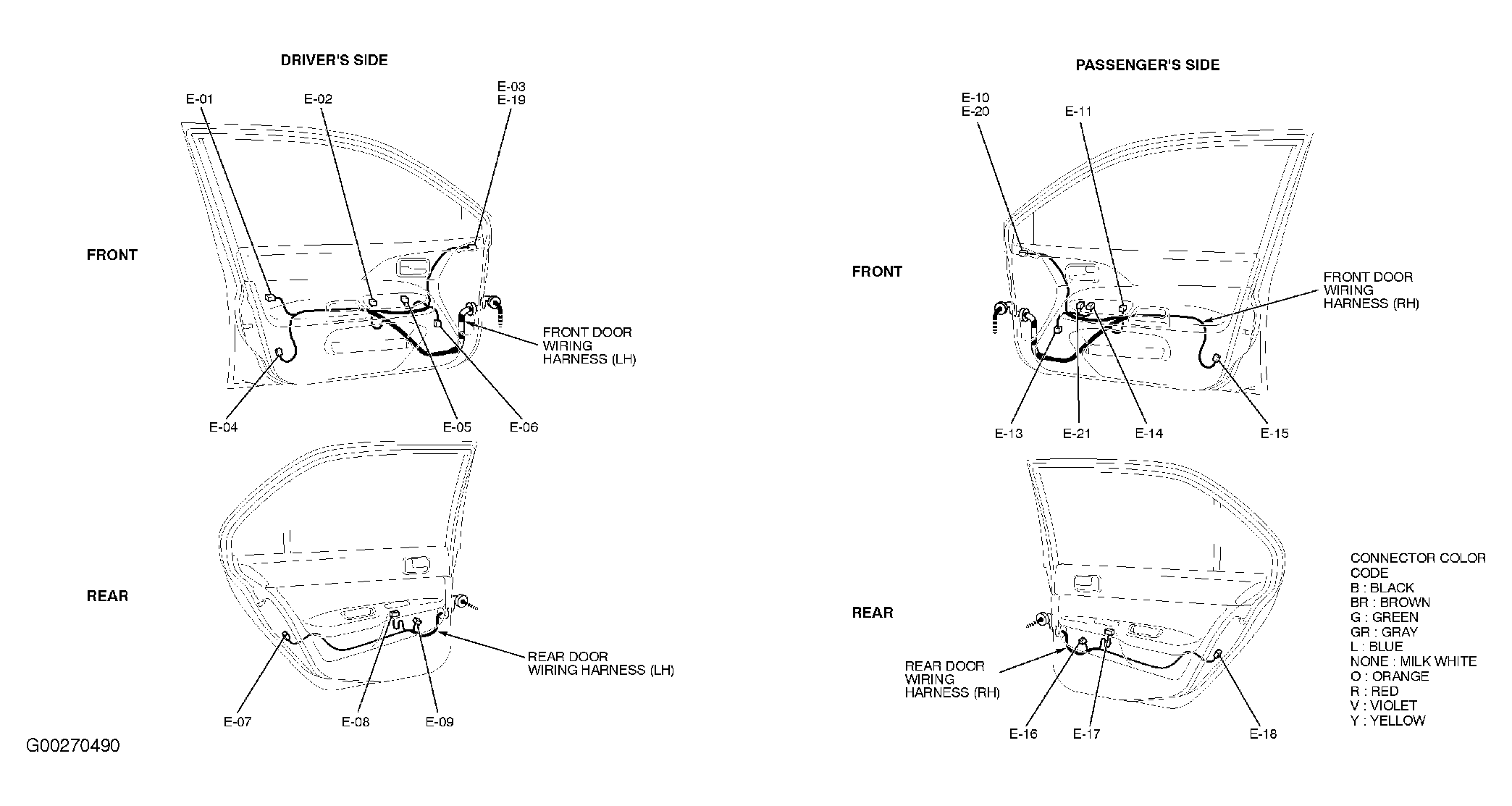

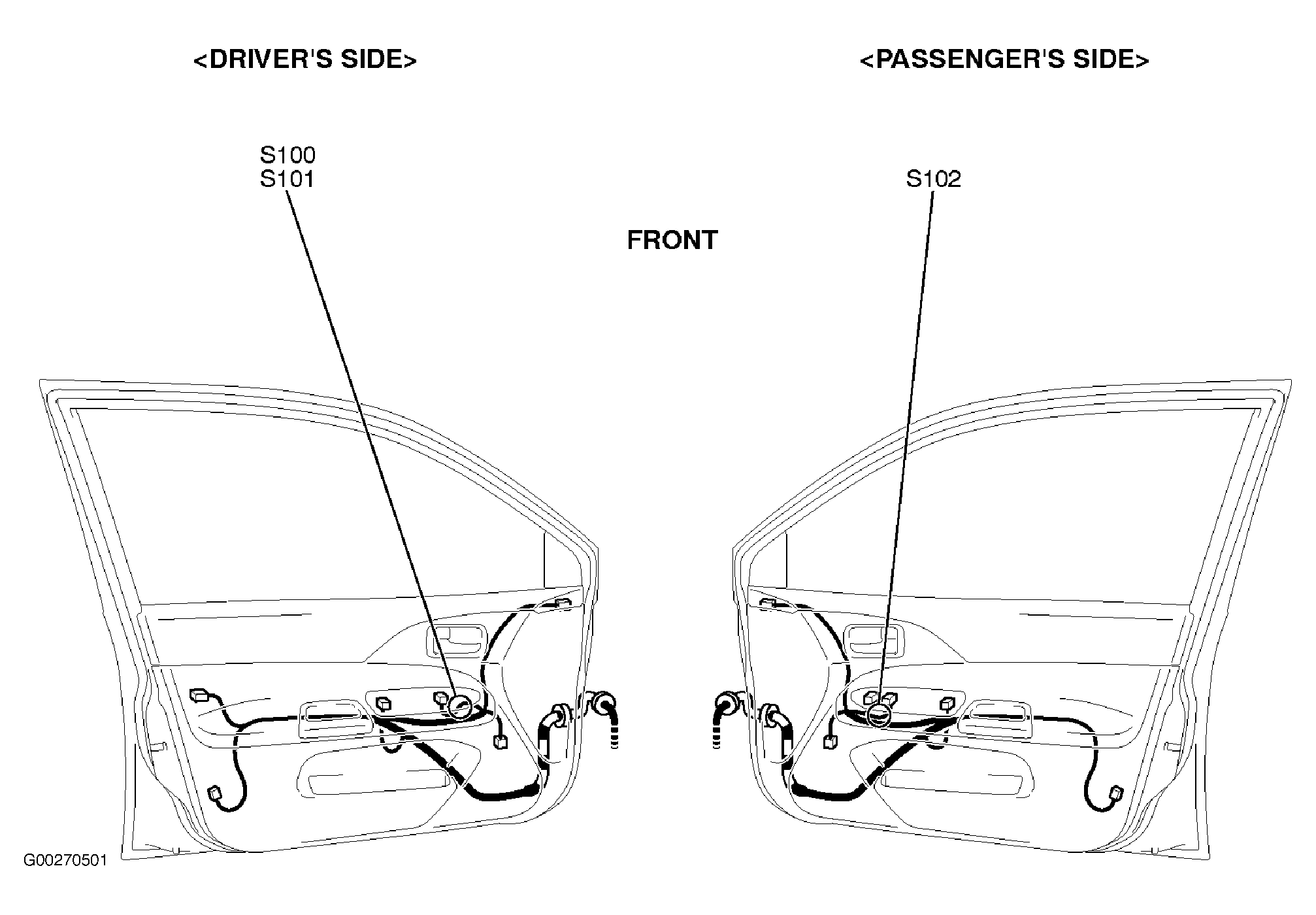

Fig 87: Front Doors
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 88: Engine & Transaxle (2.0L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 89: Engine & Transaxle (2.4L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

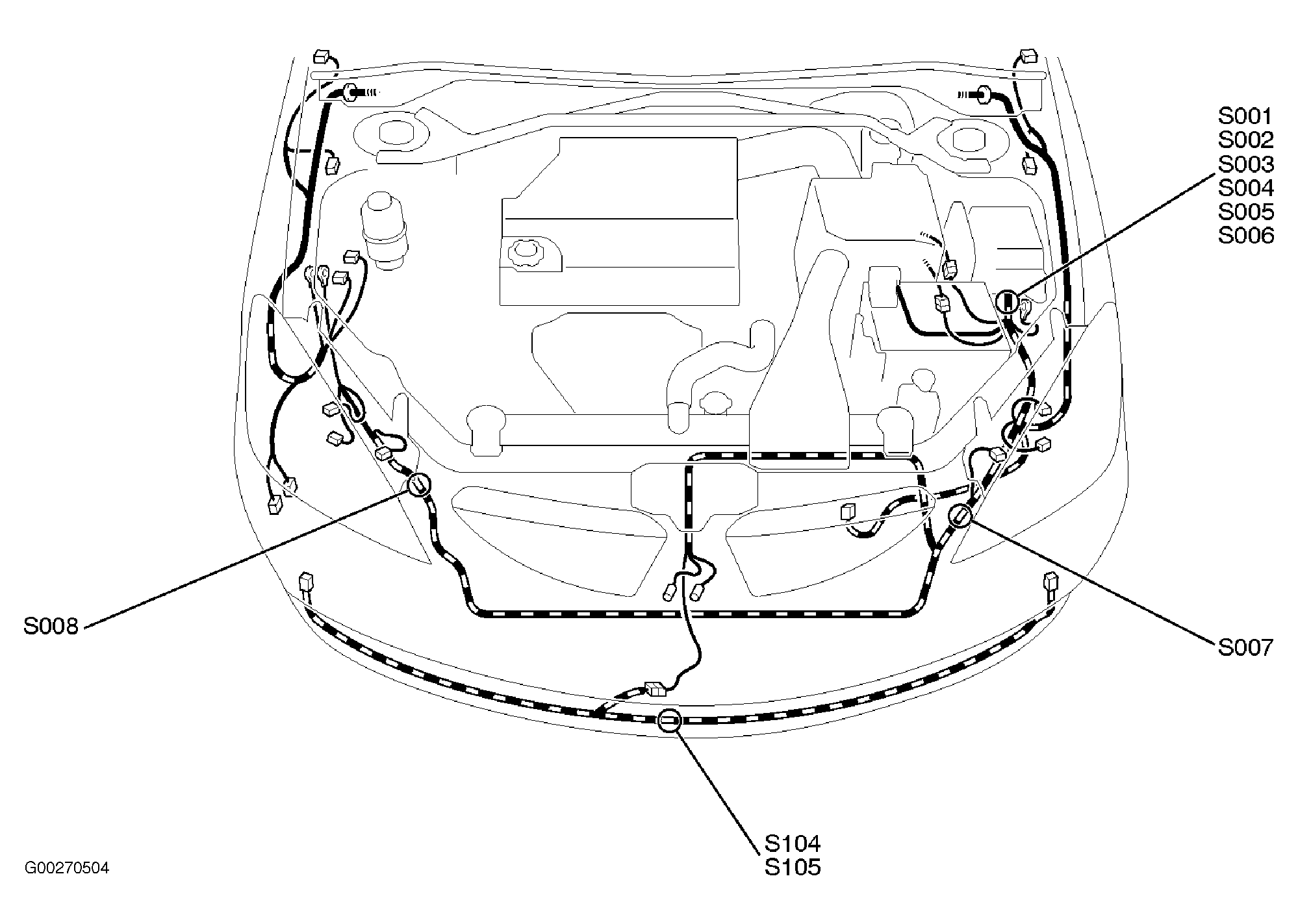

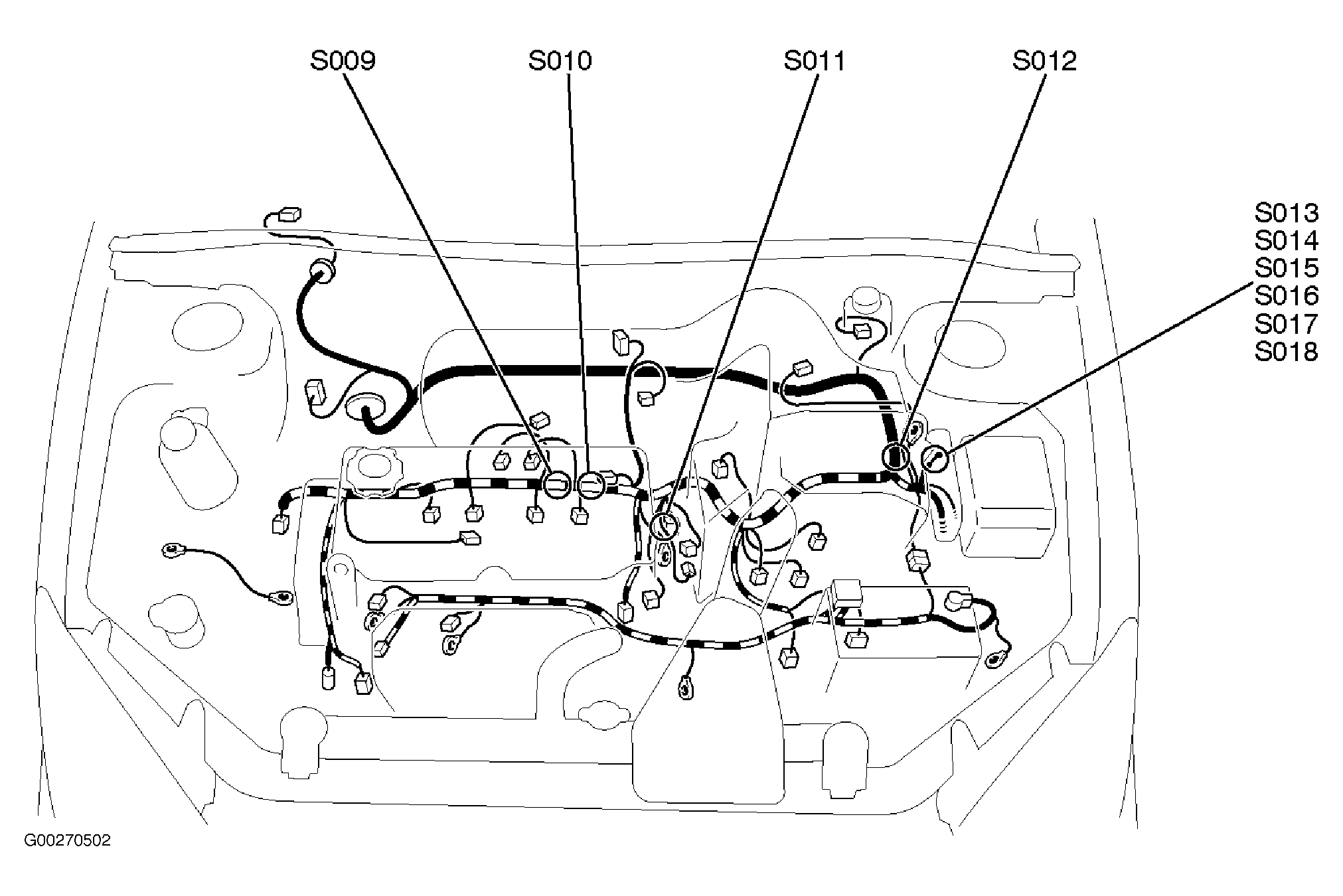

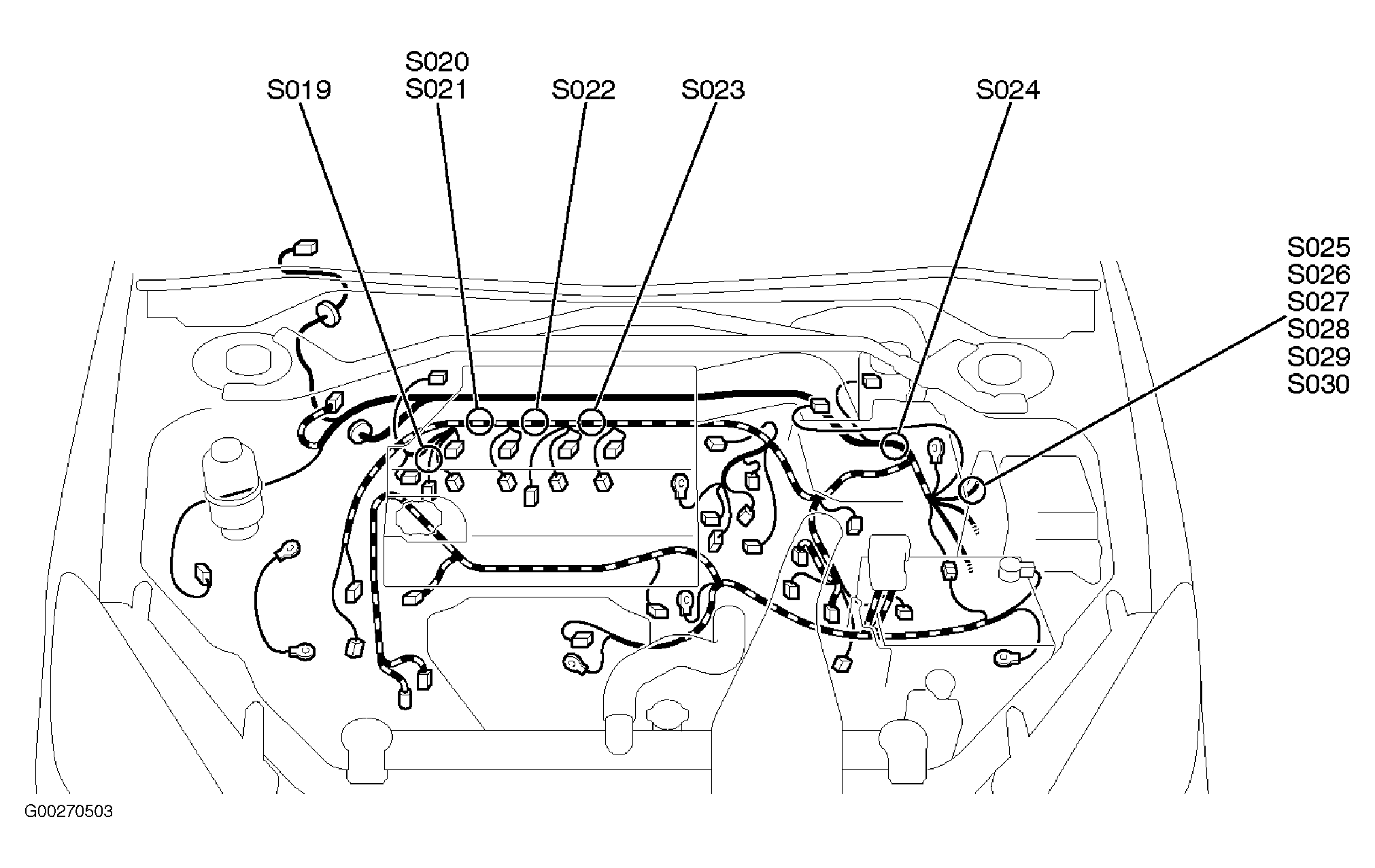

Fig 90: Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

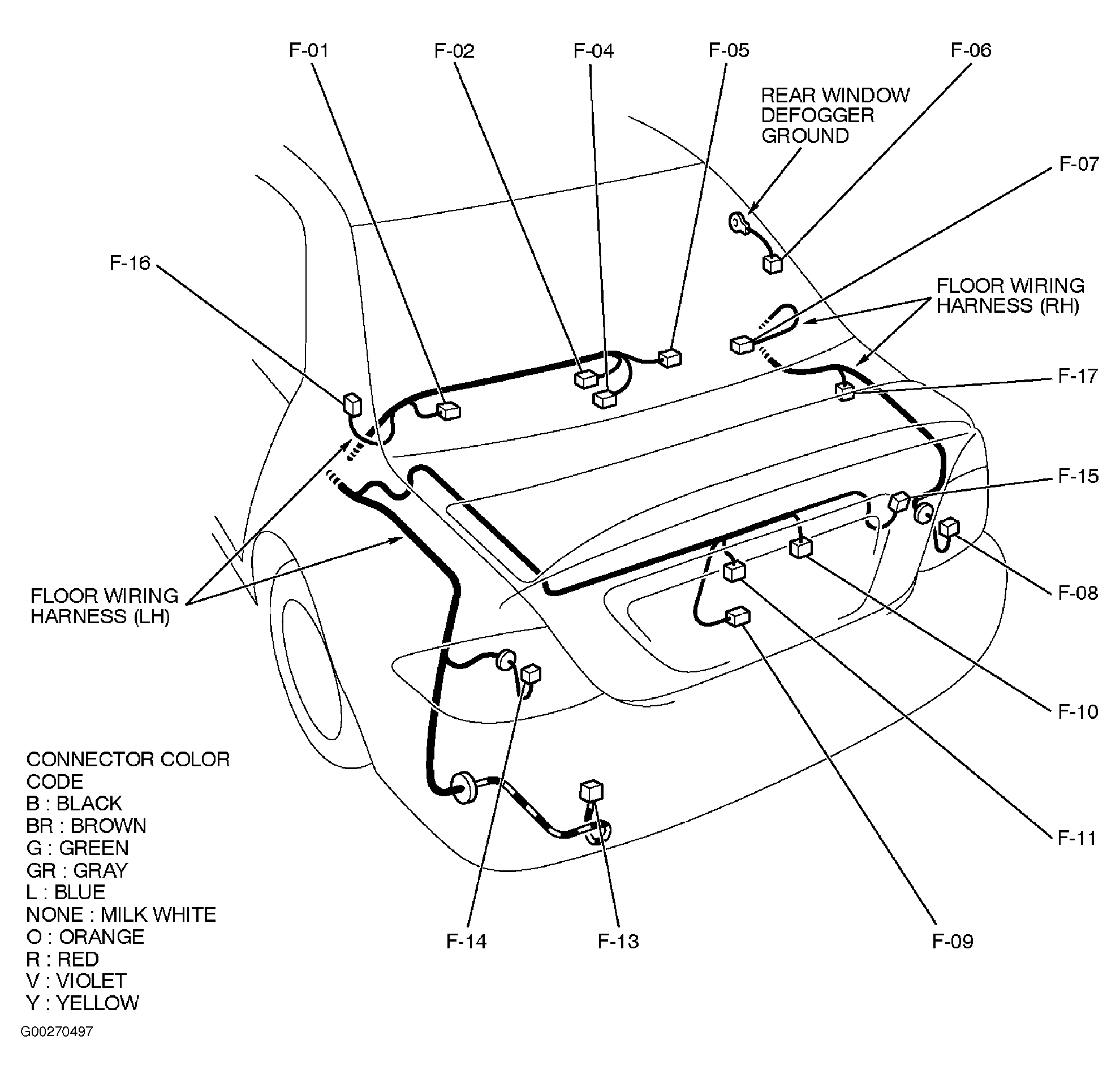

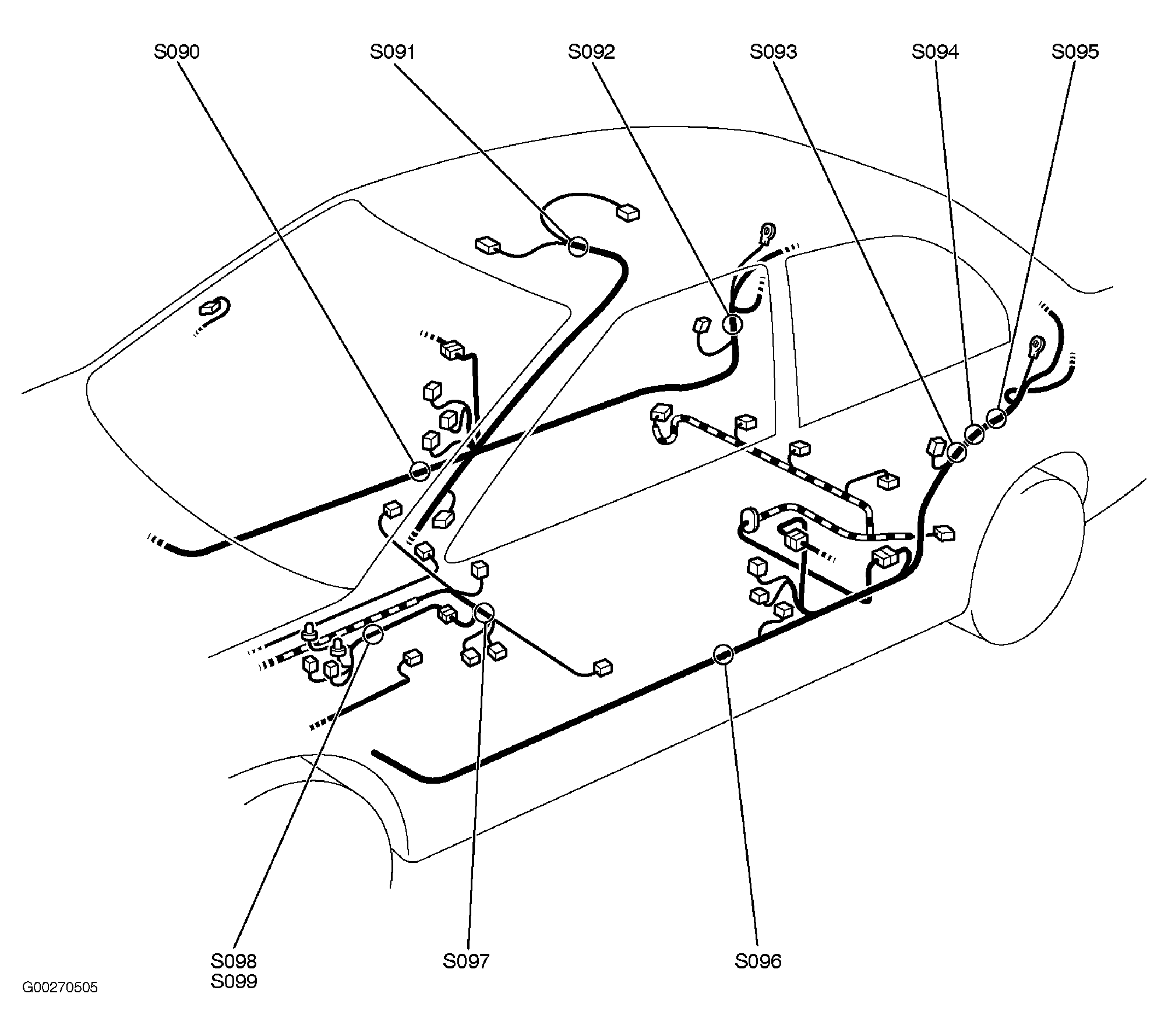

Fig 91: Floor & Roof
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

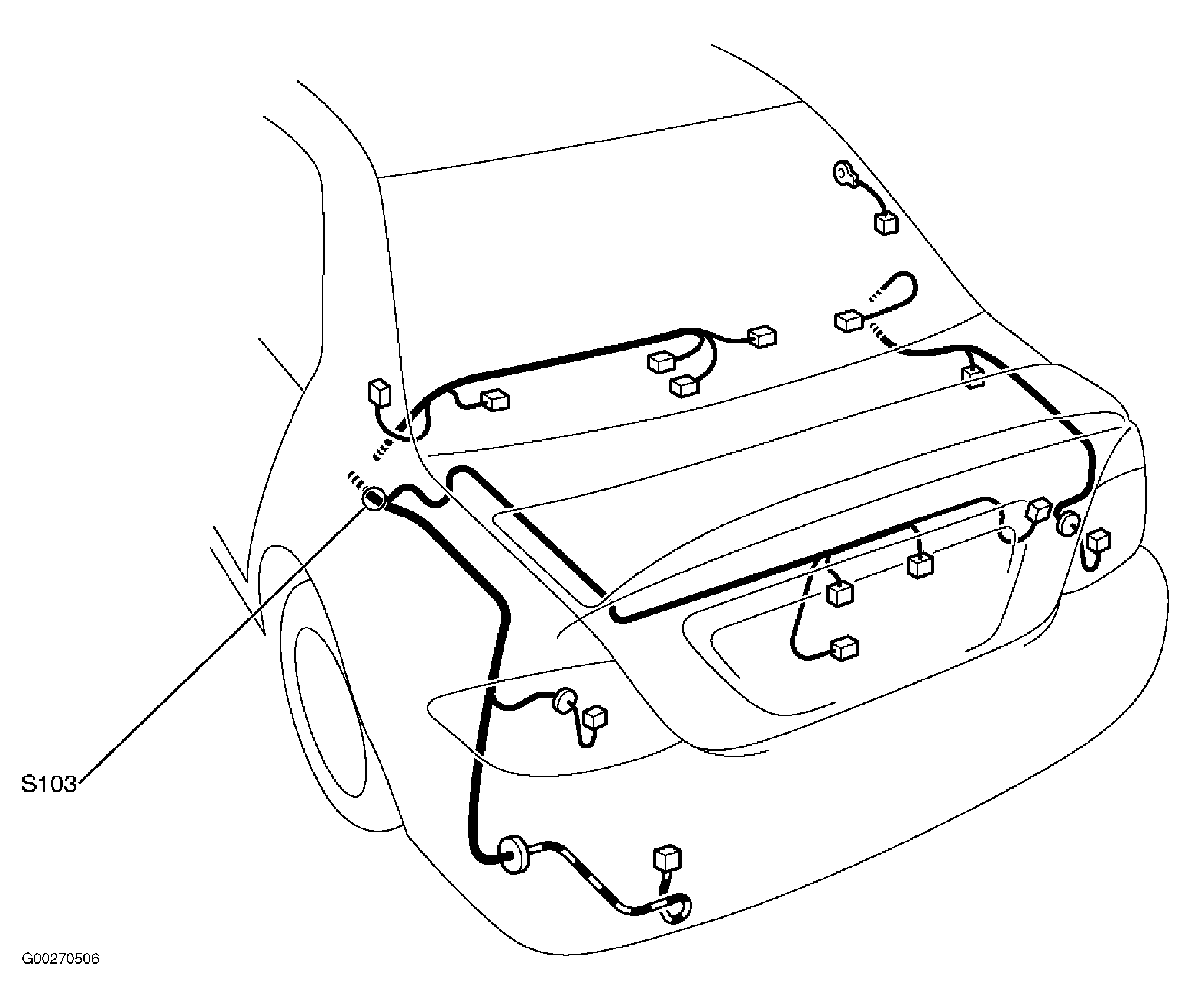

Fig 92: Luggage Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
