Actuator Test Function
The actuator test items are shown in the following table.

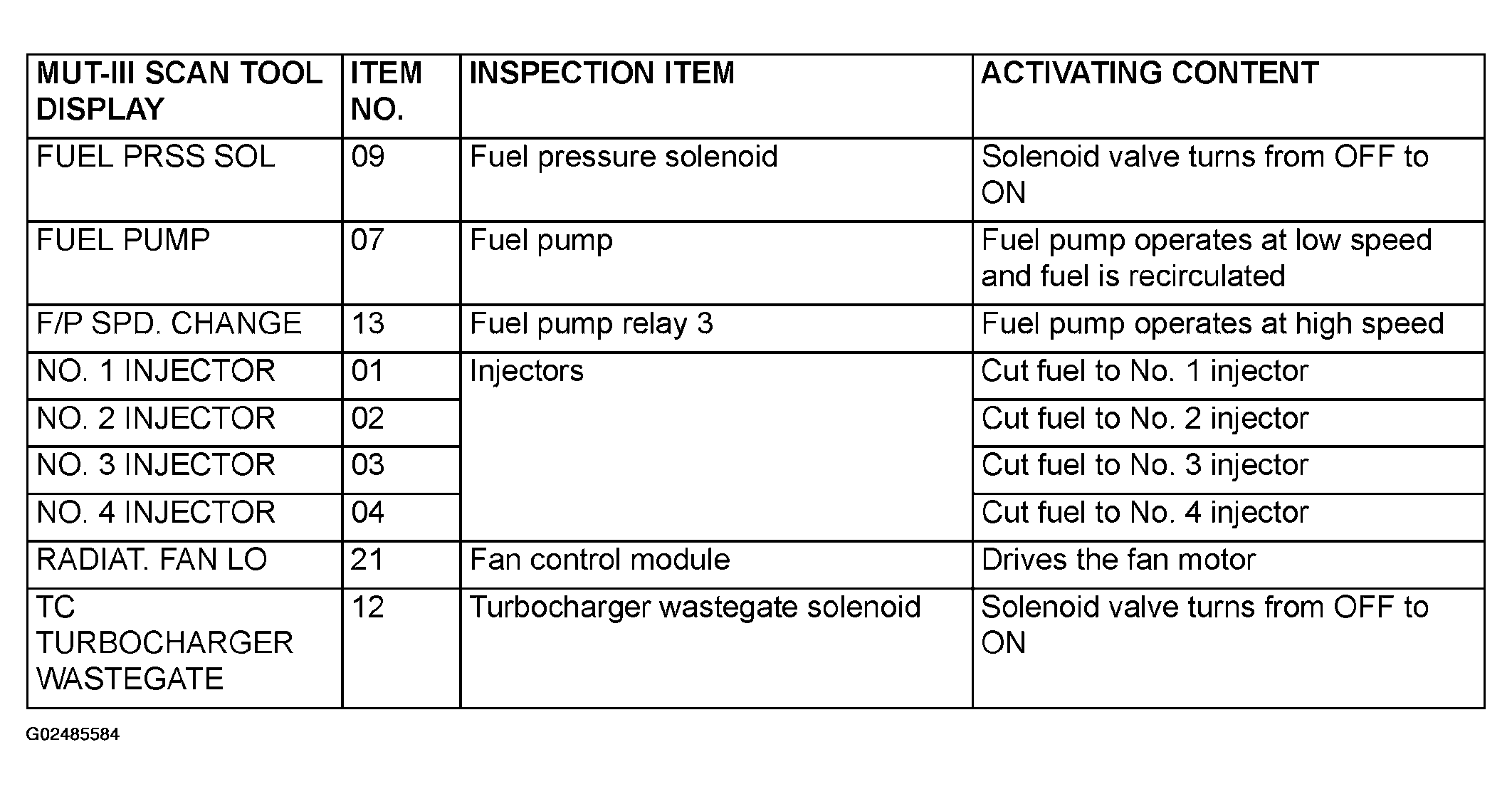

ACTUATOR TEST ITEMS
| MUT-III SCAN TOOL DISPLAY | ITEM NO. | INSPECTION ITEM | ACTIVATING CONTENT |
|---|---|---|---|
| BASIC TIMING | 17 | Basic ignition timing | Set ignition timing adjustment mode |
| CONDEN.FAN.HI | 37 | Condenser fan Relay (HI) | Condenser fan motor operates at high speed |
| CONDEN.FAN.LO | 38 | Condenser fan Relay (LO) | Condenser fan motor operates at Low speed |
| EGR VACUUM REGULATOR SOLENOID VALVE | 10 | EGR vacuum regulator solenoid valve | Solenoid valve turns from OFF to ON |
| EVAP PURGE SOL | 08 | Evaporative emission purge Solenoid | Solenoid valve turns from OFF to ON |
| EVAP VENT SOL | 29 | Evaporative emission ventilation solenoid | Solenoid valve turns from OFF to ON |
