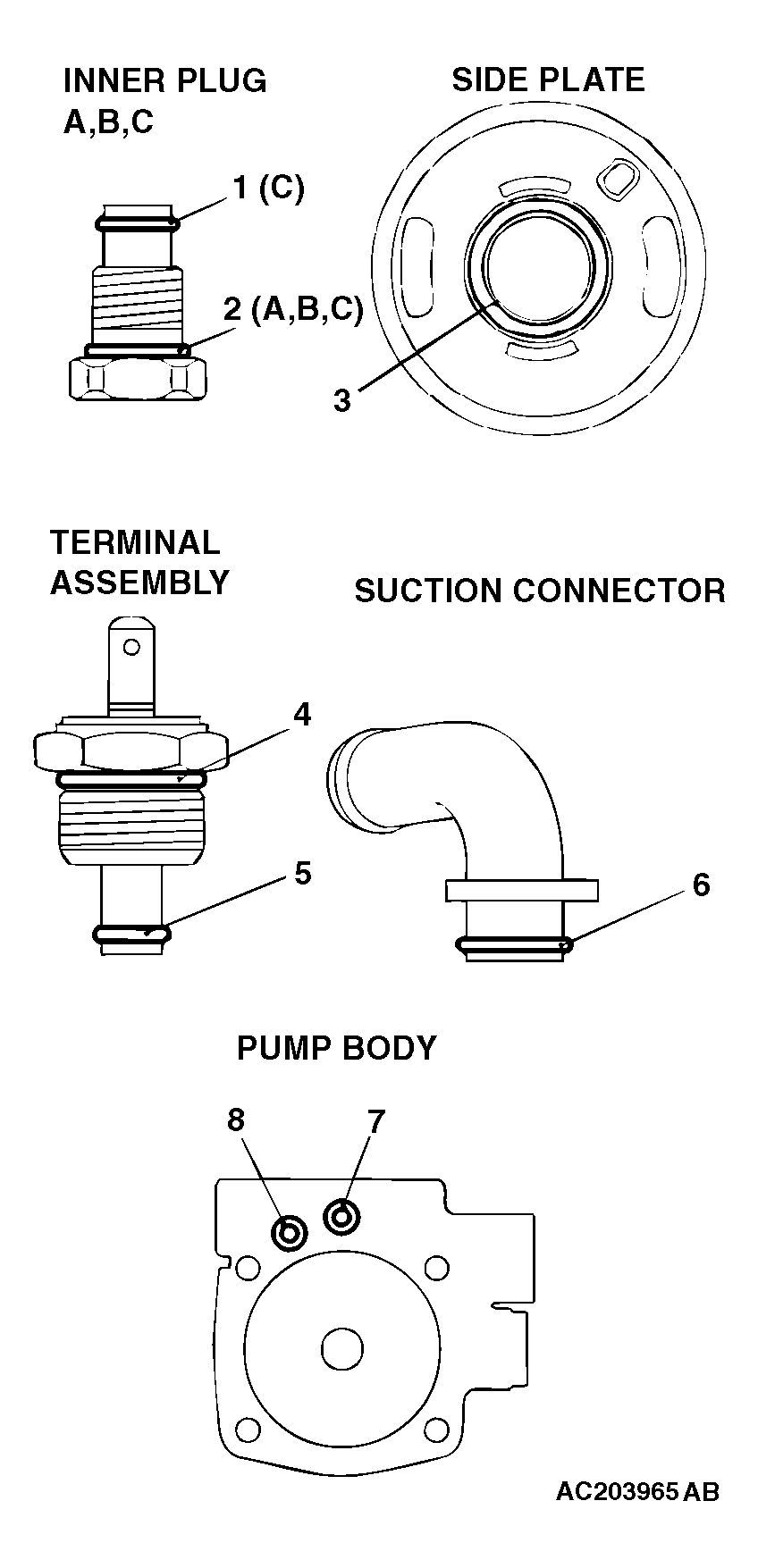

>> A << O-Ring Installation
O-RING SPECIFICATIONS CHART
| NO. | ID x WIDTH mm (in) | |
|---|---|---|
| 1 | 6.8 x 1.9 (0.27 x 0.07) | |
| 2 | INNER PLUG A, C | 12.4 x 2.6 (0.49 x 0.10) |
| INNER PLUG B | 14.8 x 2.4 (0.58 x 0.09) | |
| 3 | 21 x 1.9 (0.83 x 0.07) | |
| 4 | 14.8 x 1.9 (0.58 x 0.07) | |
| 5 | 3.8 x 1.9 (0.15 x 0.07) | |
| 6 | 15.8 x 2.4 (0.62 x 0.09) | |
| 7 | 9.8 x 1.9 (0.39 x 0.07) | |
| 8 | 6.8 x 1.9 (0.27 x 0.07) | |
