Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

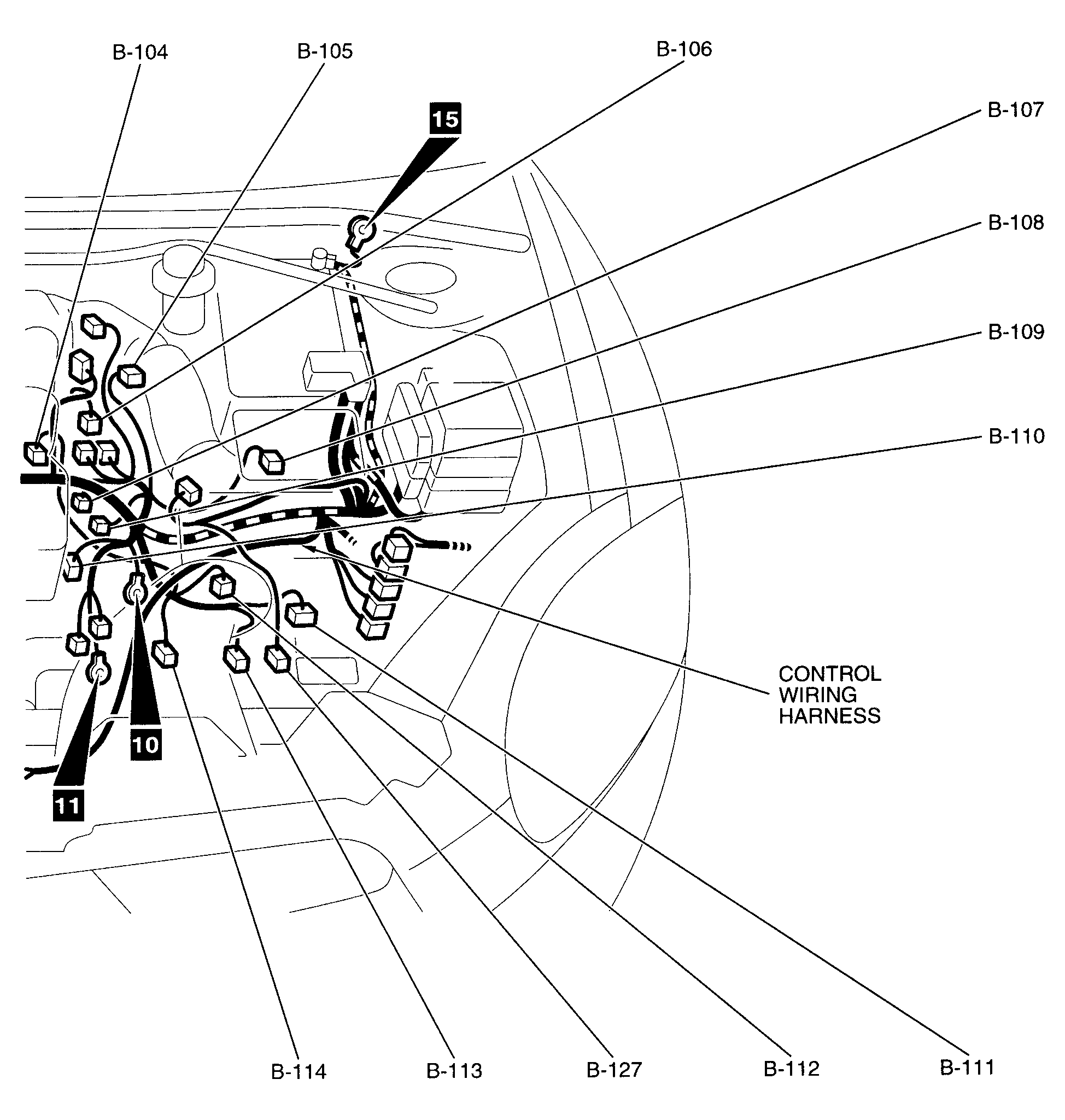

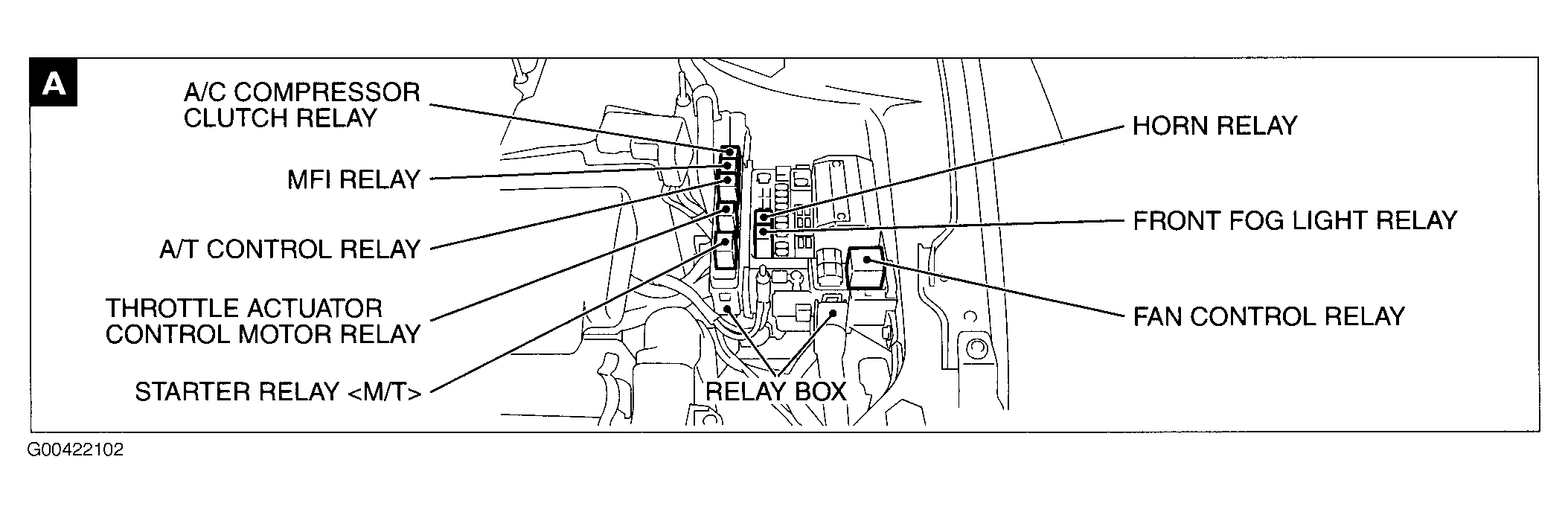

Fig 1: Left Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

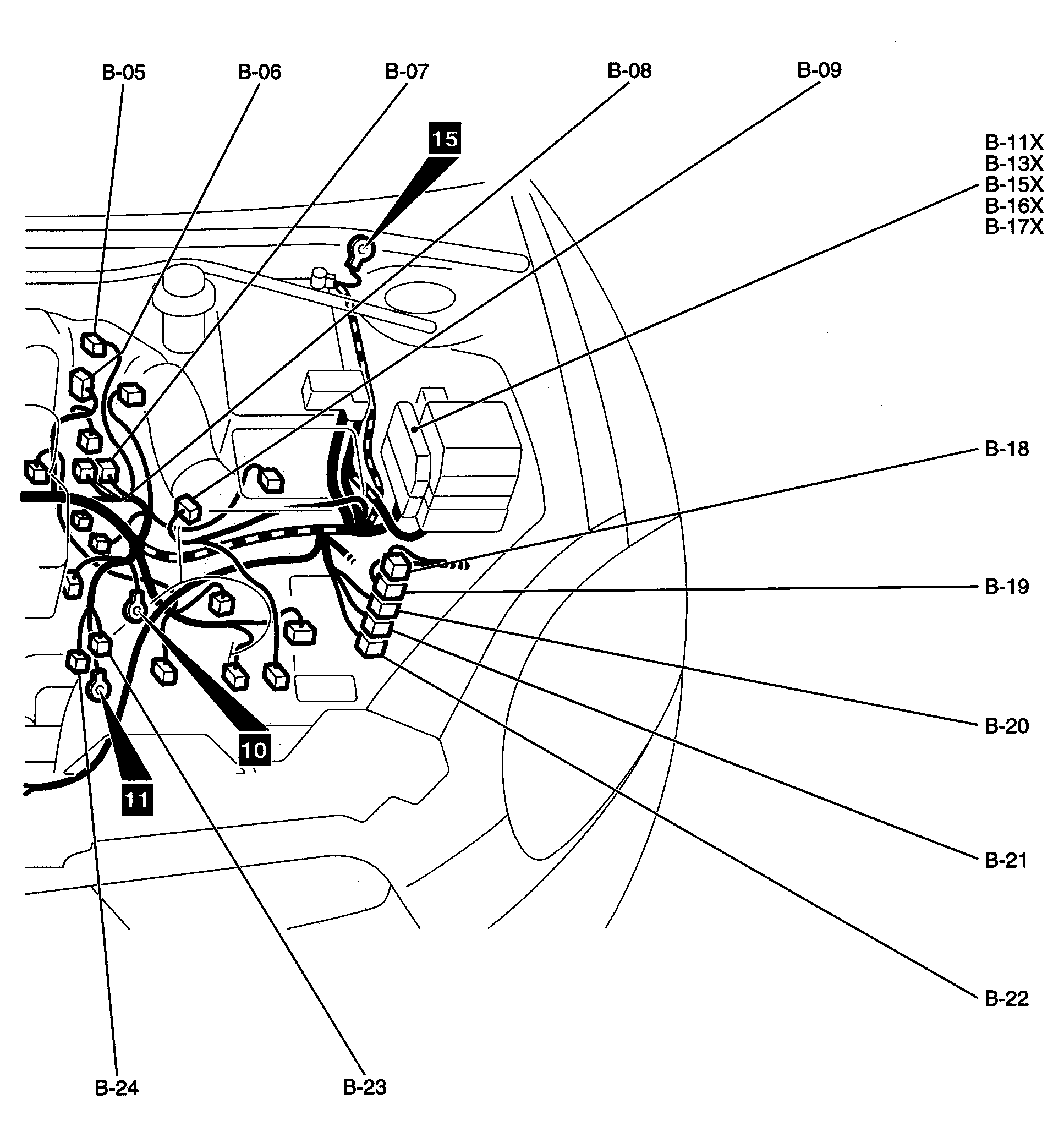

Fig 2: Left Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 3: Left Rear Of Engine Compartment (2.4L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

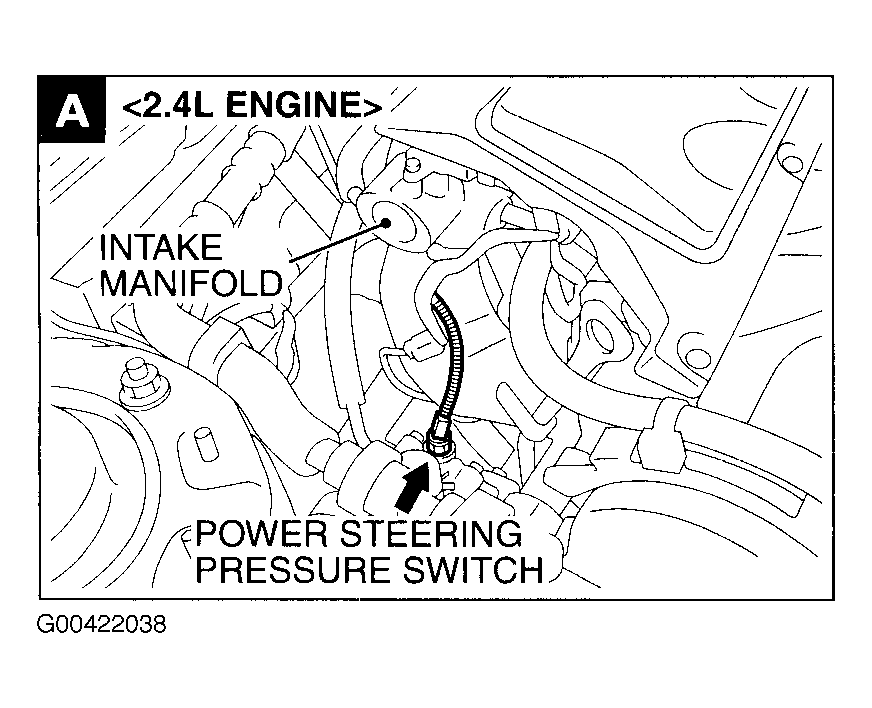

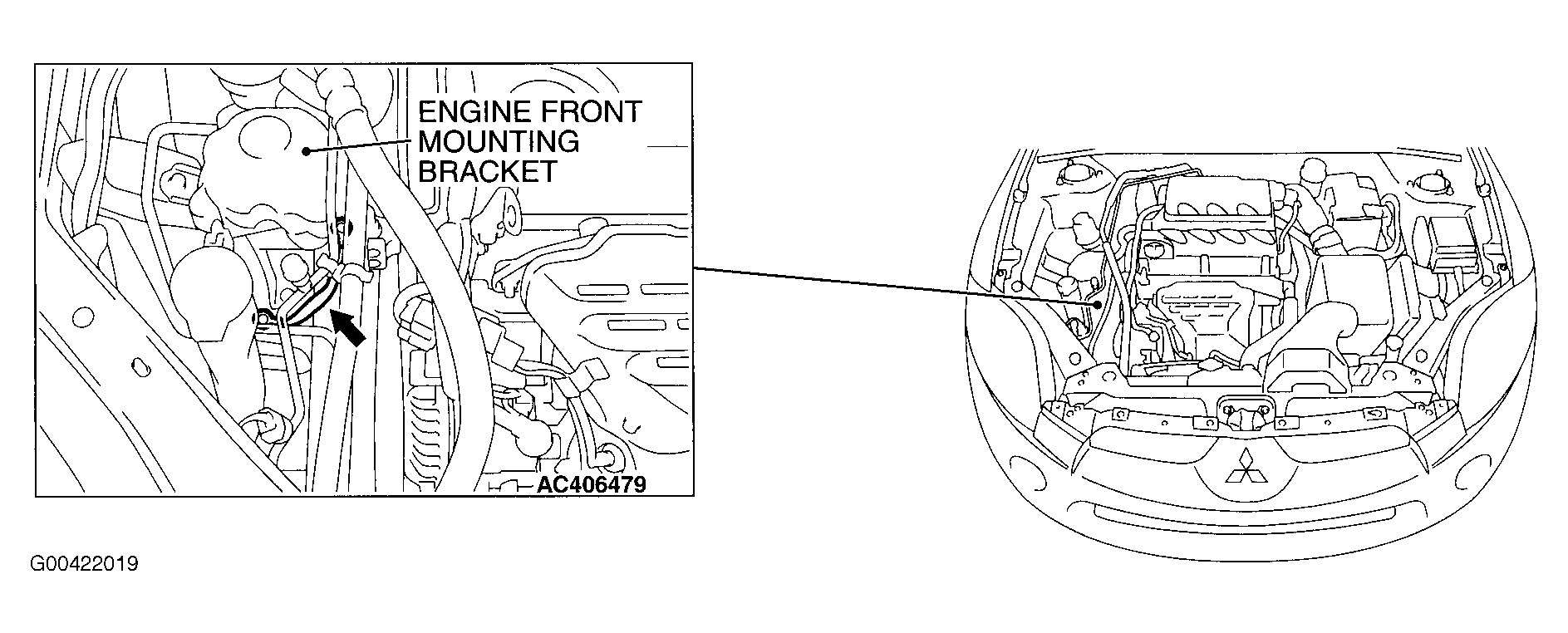

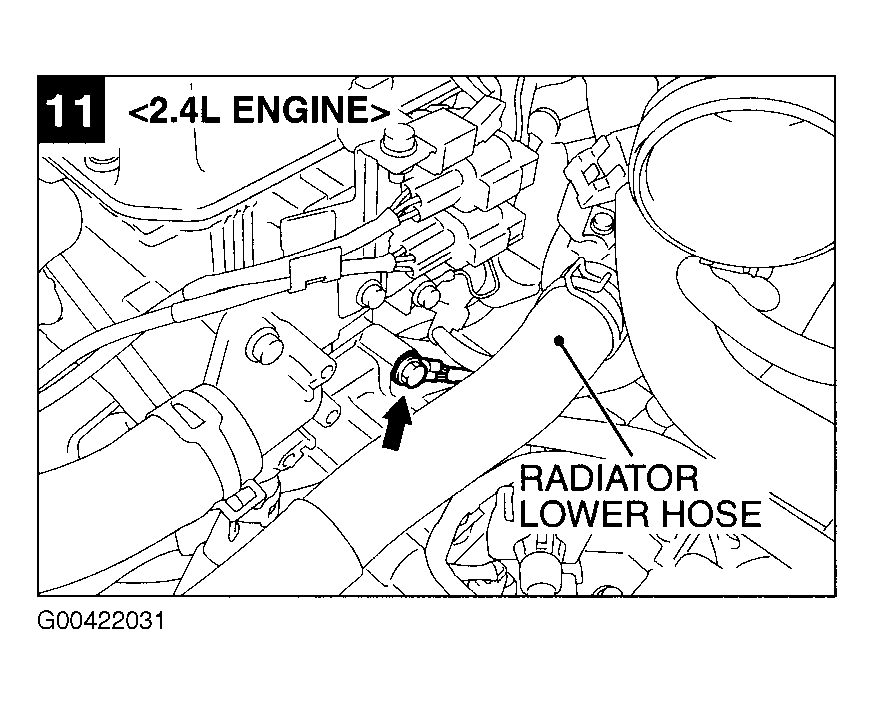

Fig 4: Right Side Of Engine Compartment (2.4L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

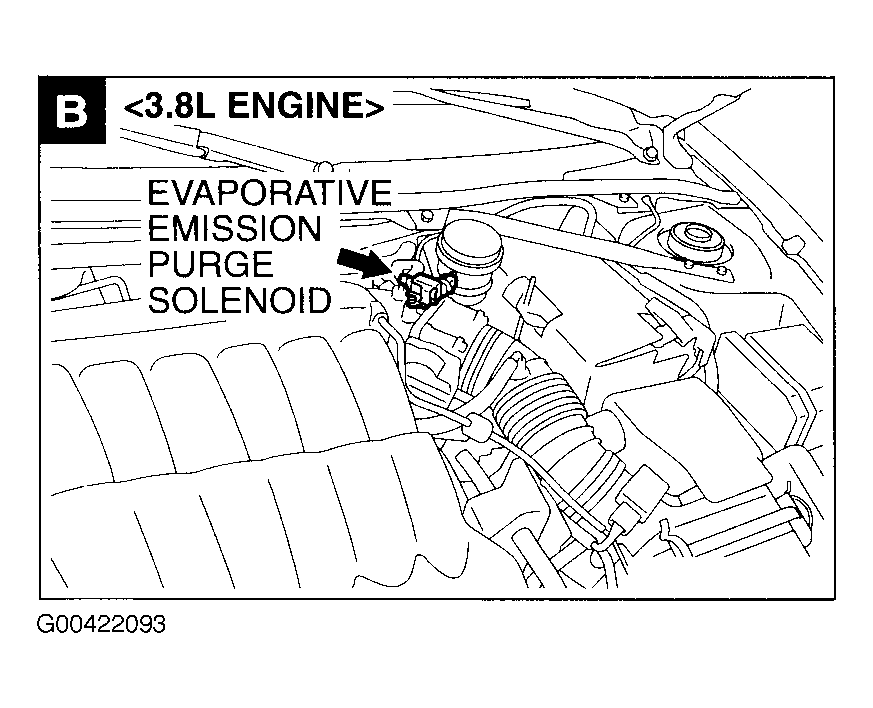

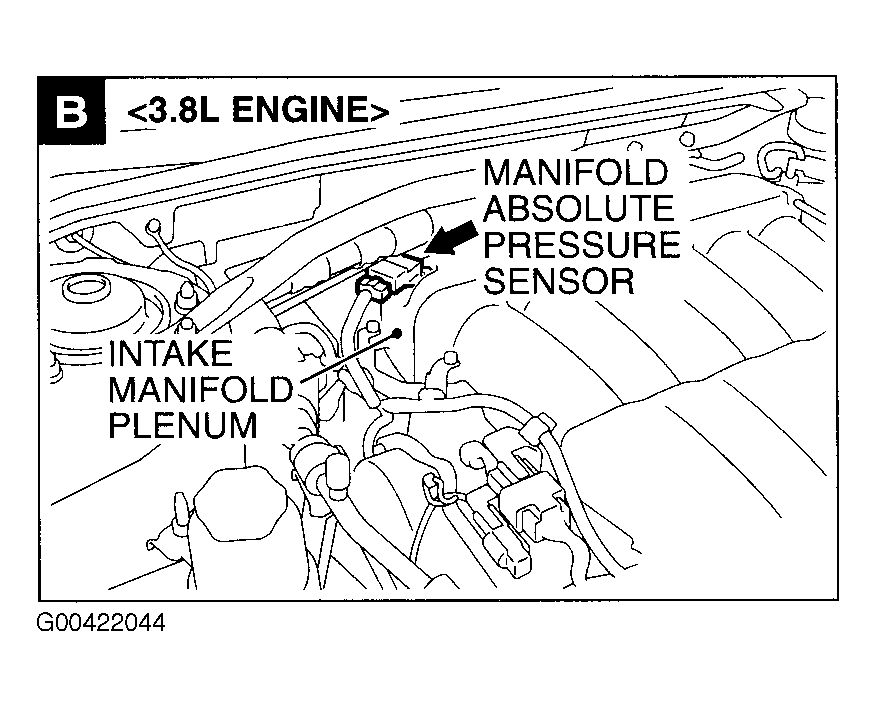

Fig 5: Right Side Of Engine Compartment (3.8L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 6: Right Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 7: Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

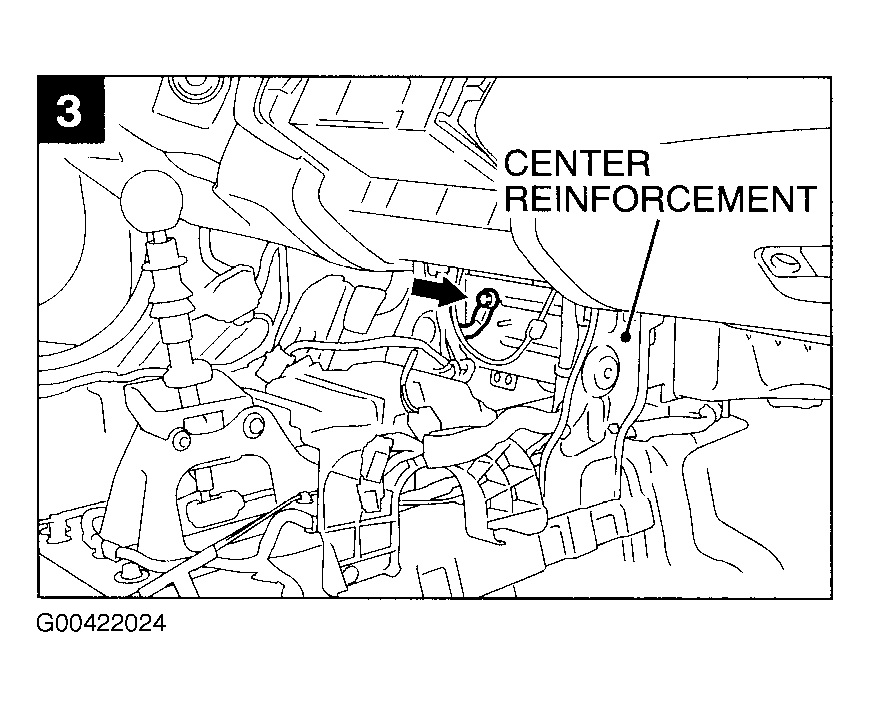

Fig 8: Under Center Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

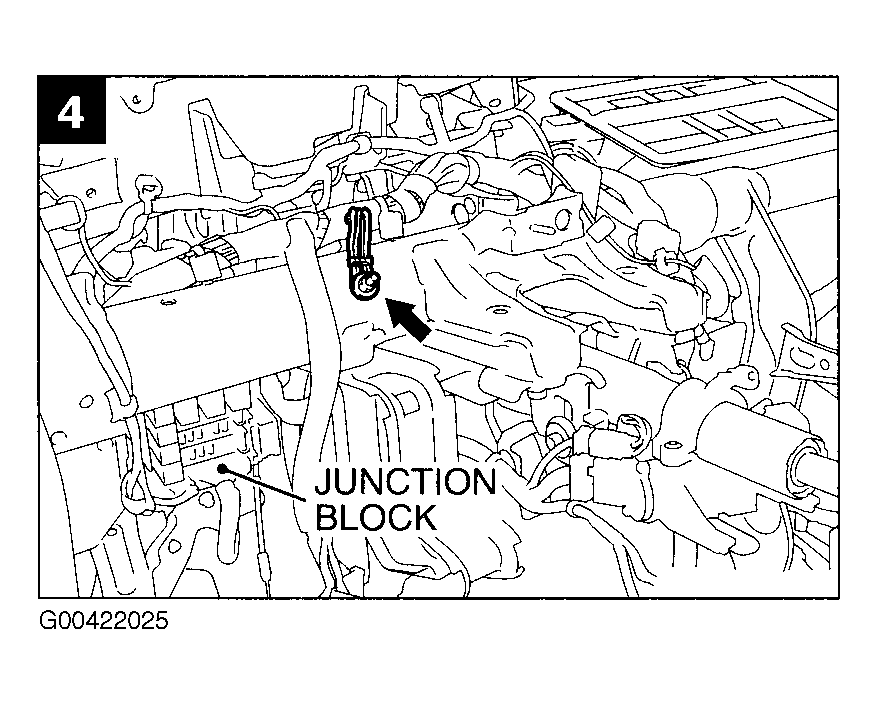

Fig 9: Behind Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 10: Front Of Roof (Coupe)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

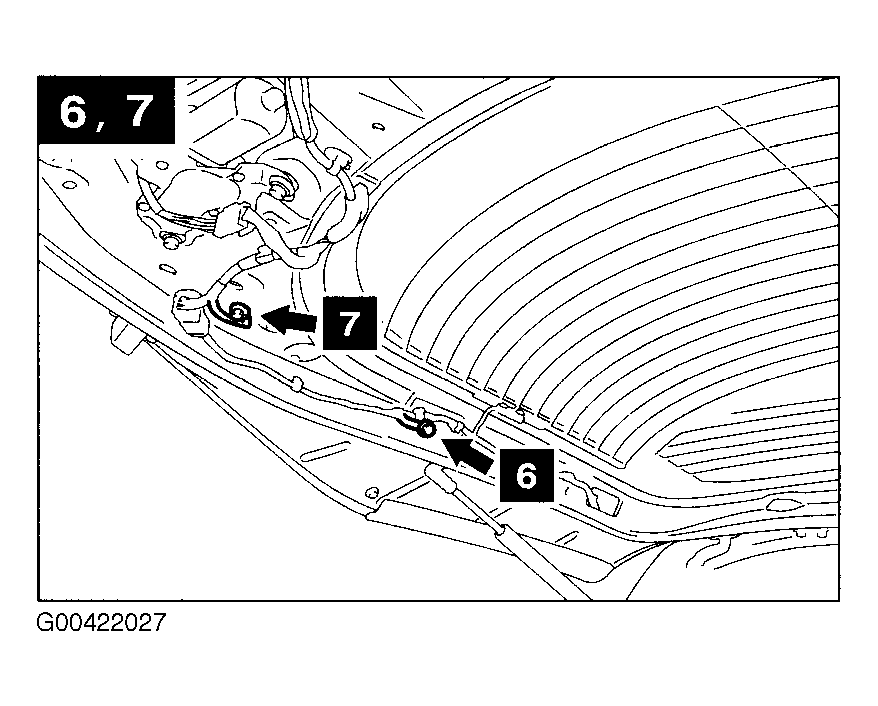

Fig 11: Left Side Of Liftgate (Coupe)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

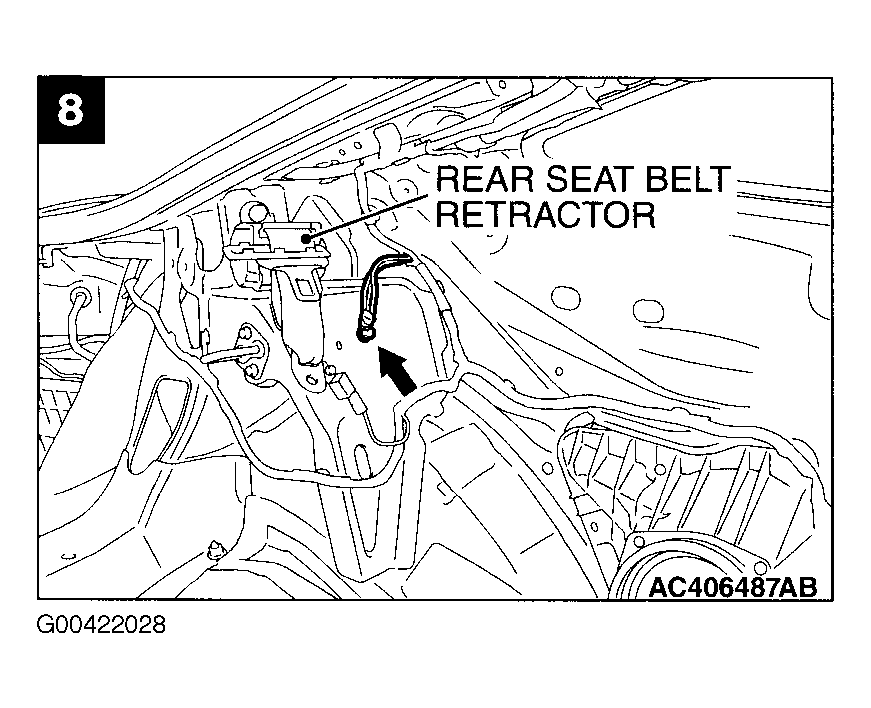

Fig 12: Left Side Of Luggage Compartment (Coupe)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 13: Right Front Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

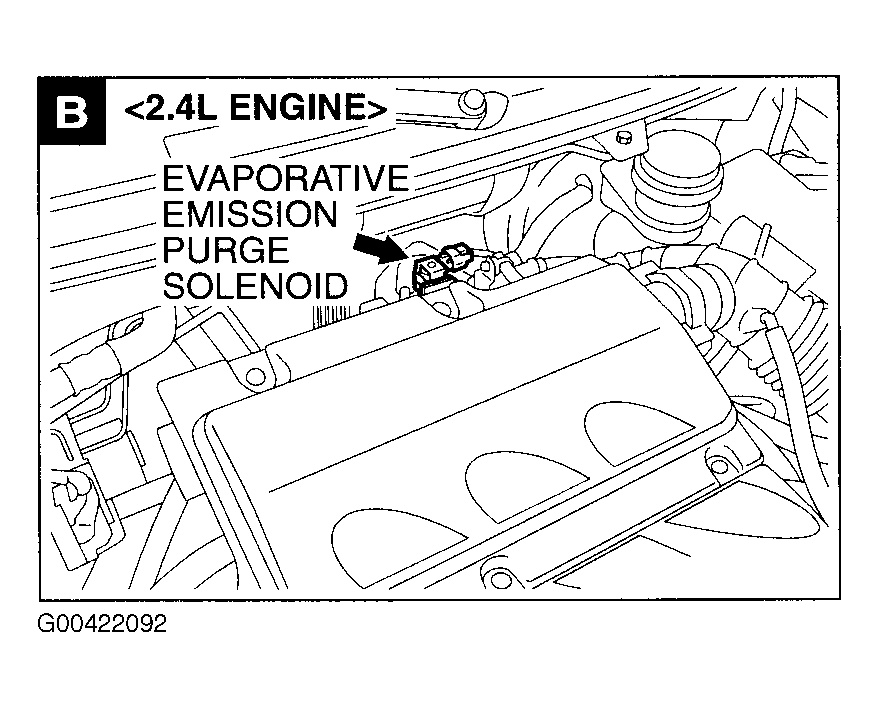

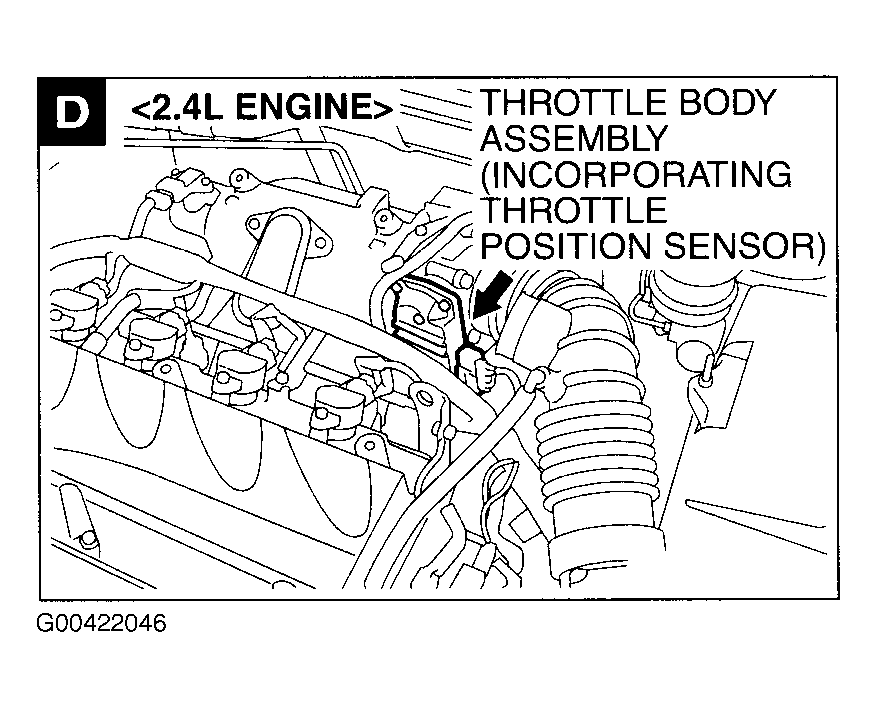

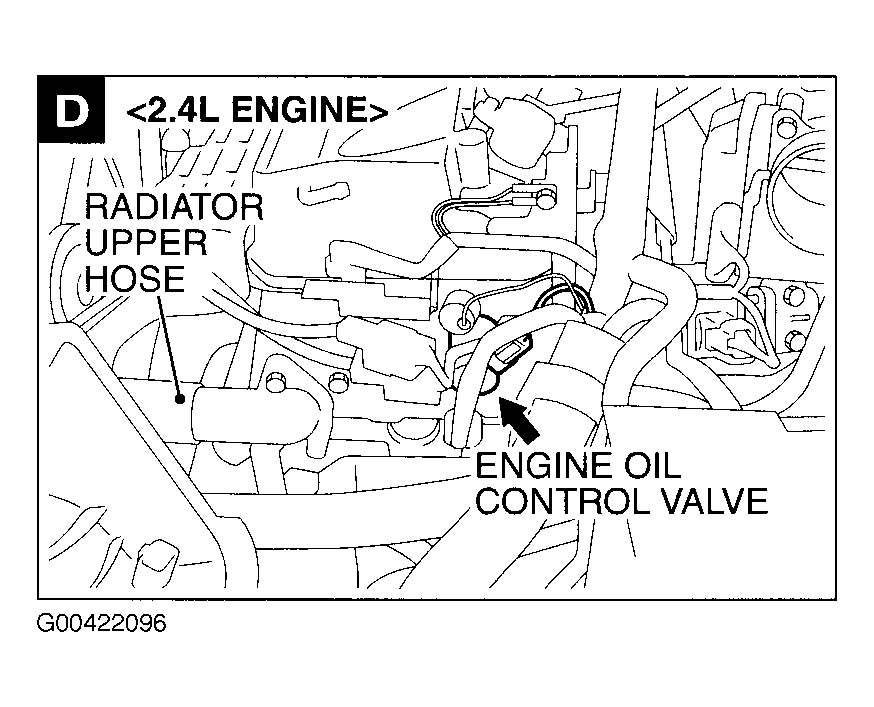

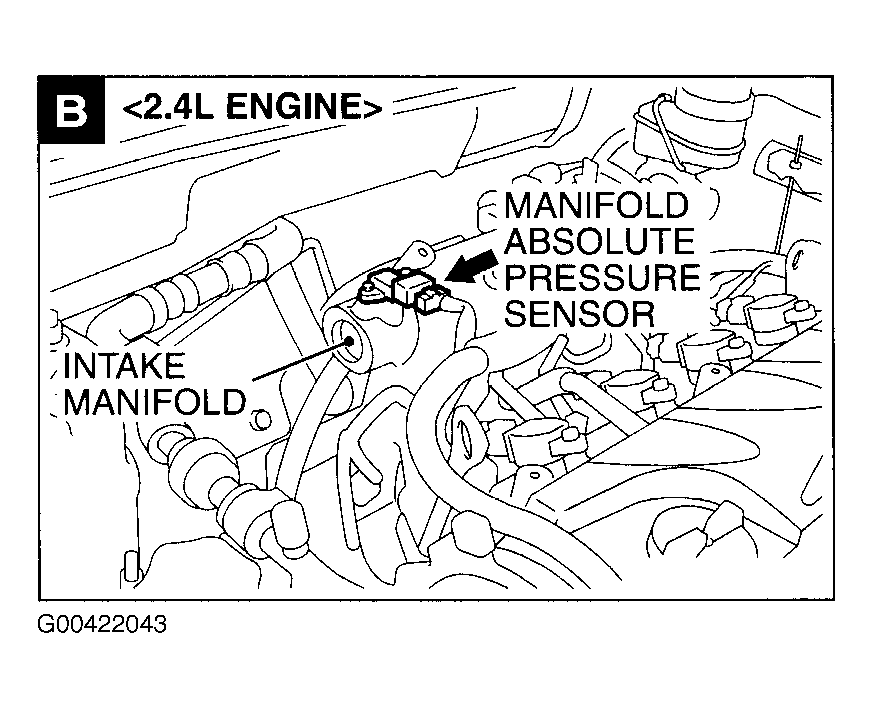

Fig 14: Engine (2.4L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

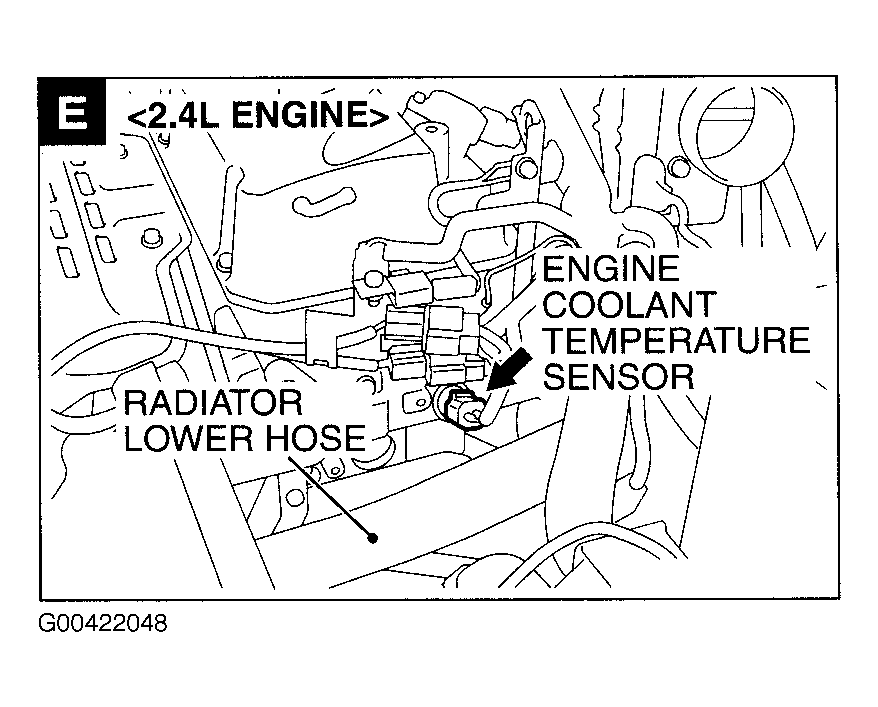

Fig 15: Engine (2.4L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

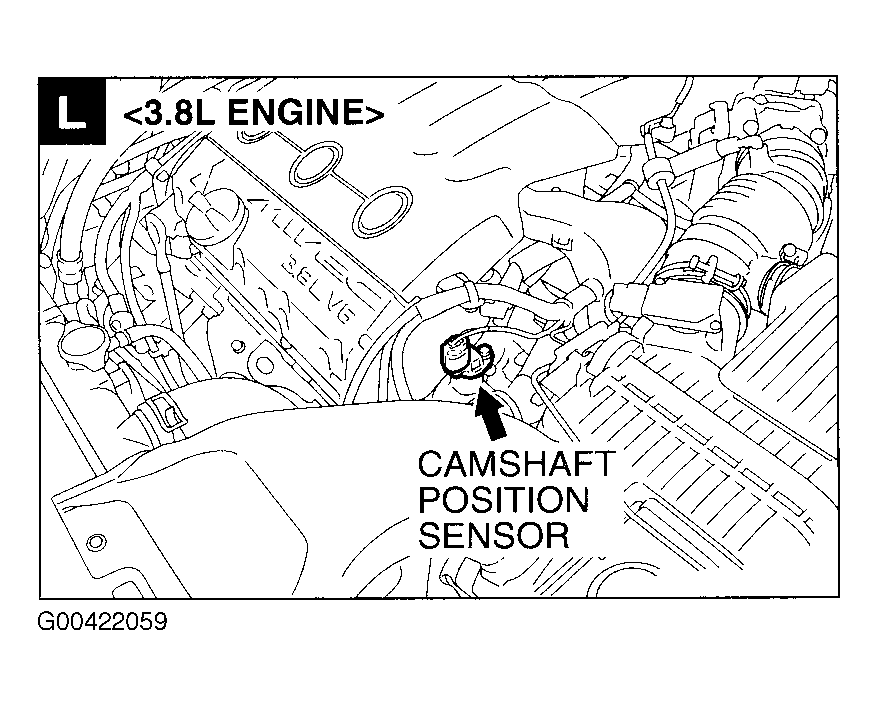

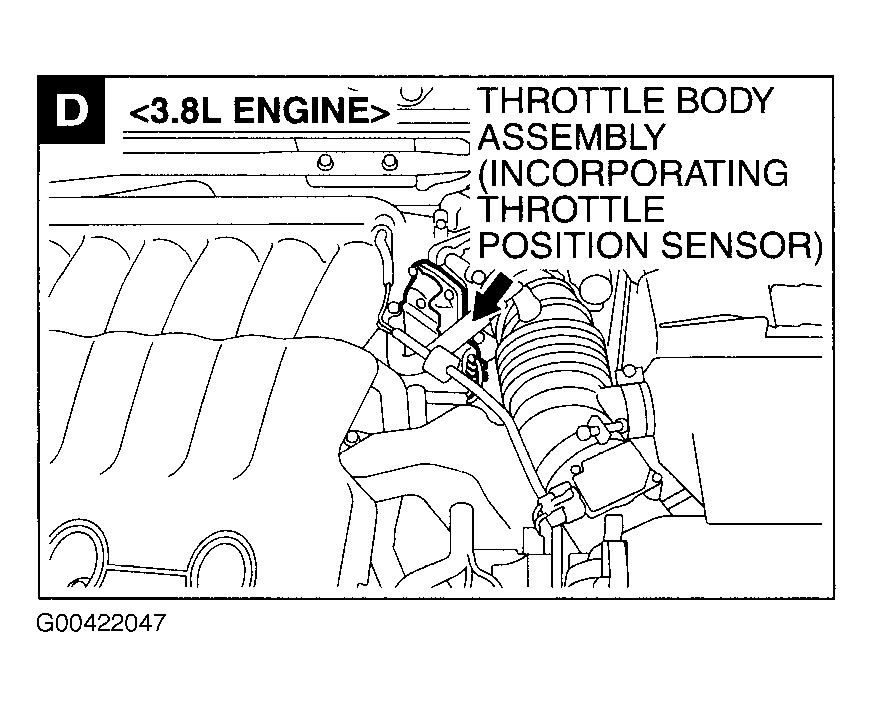

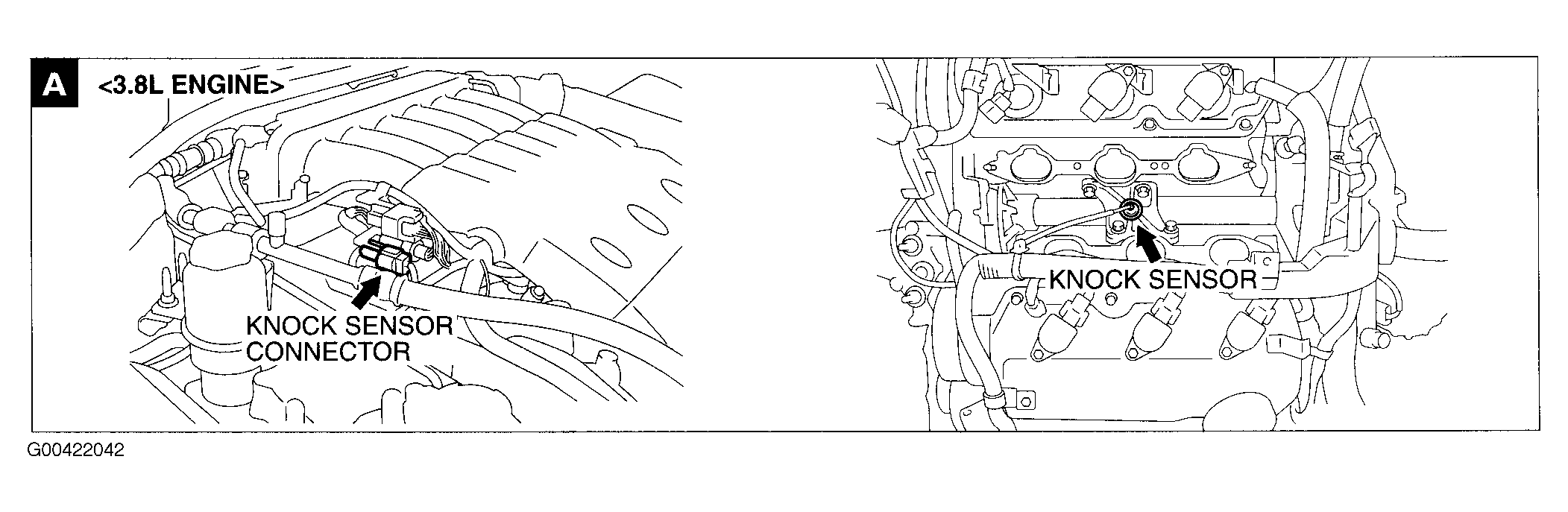

Fig 16: Engine (3.8L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 17: Left Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 18: Left Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 19: Under Center Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

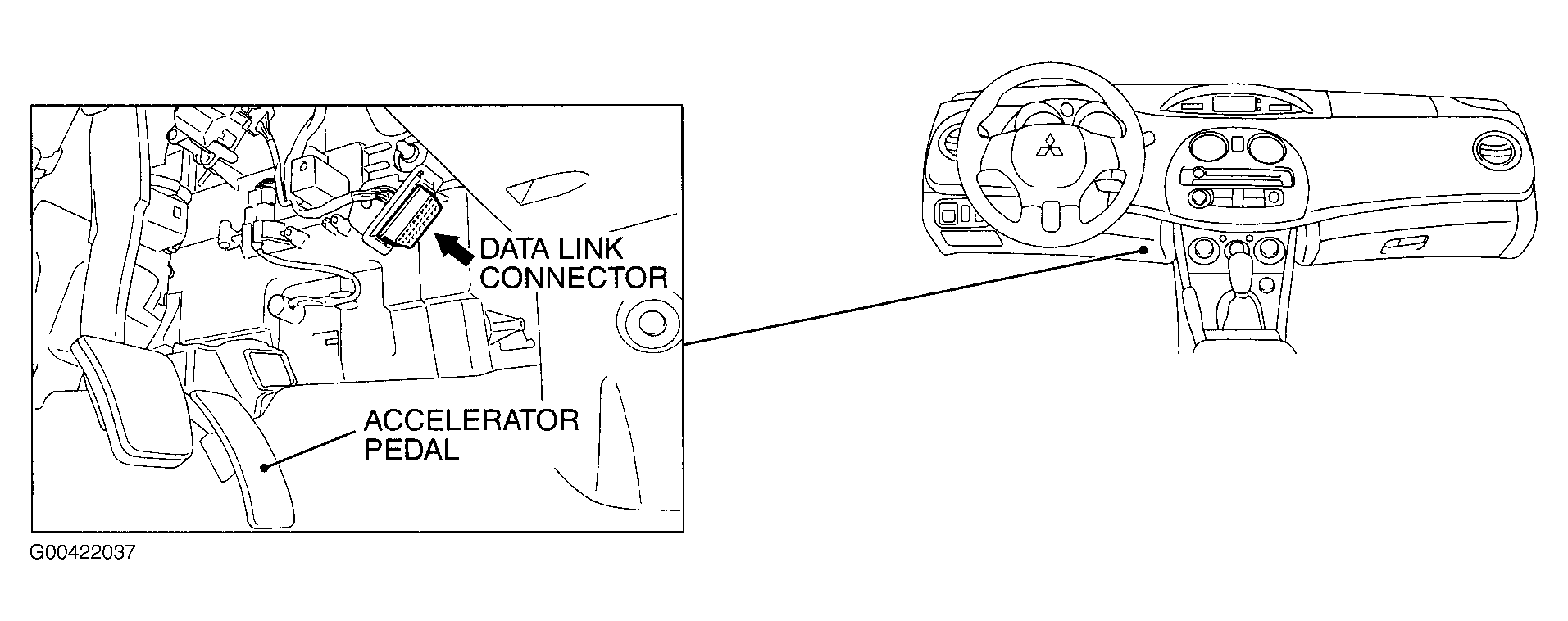

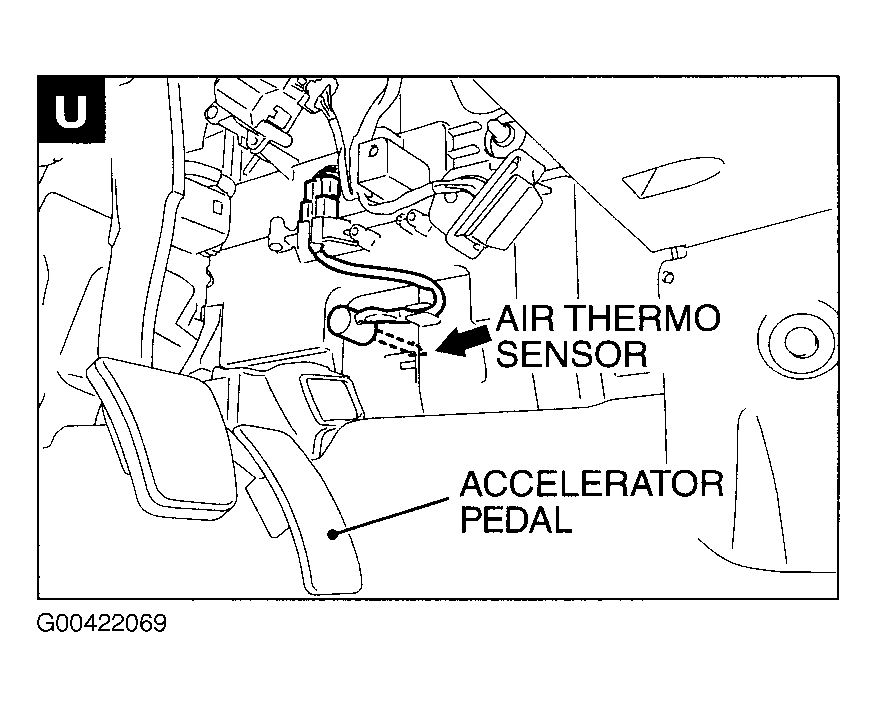

Fig 20: Under Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

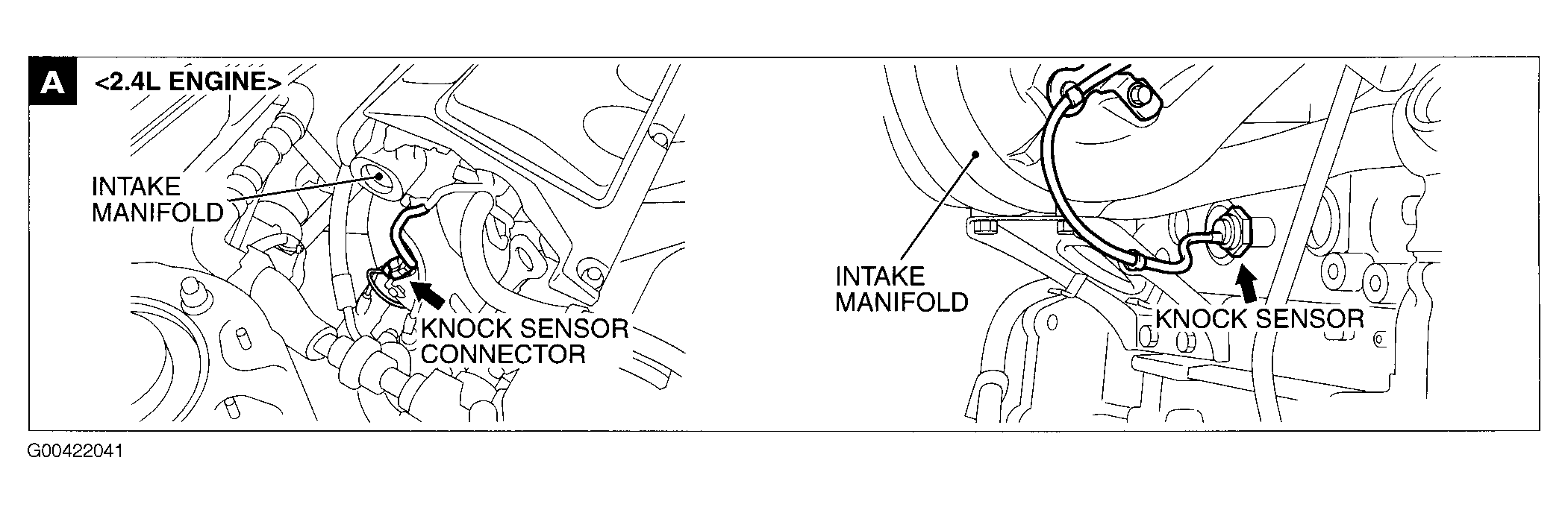

Fig 21: Engine (2.4L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

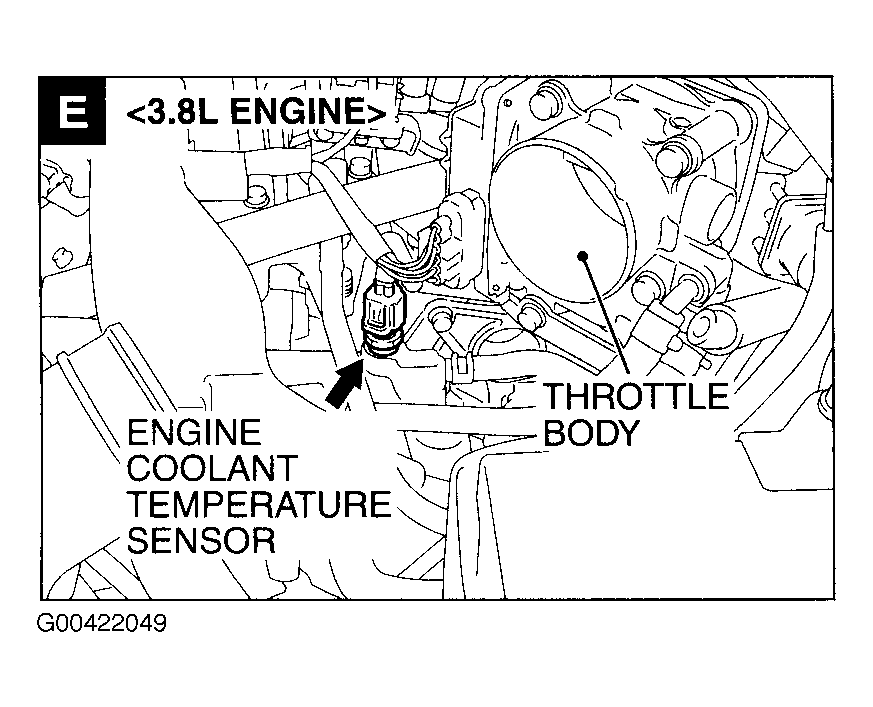

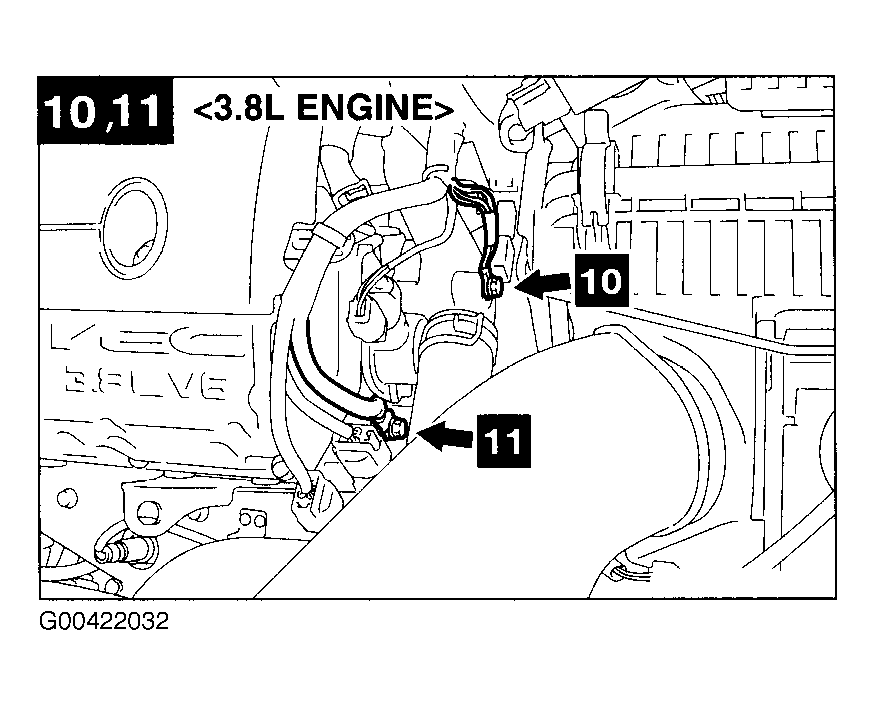

Fig 22: Engine (3.8L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

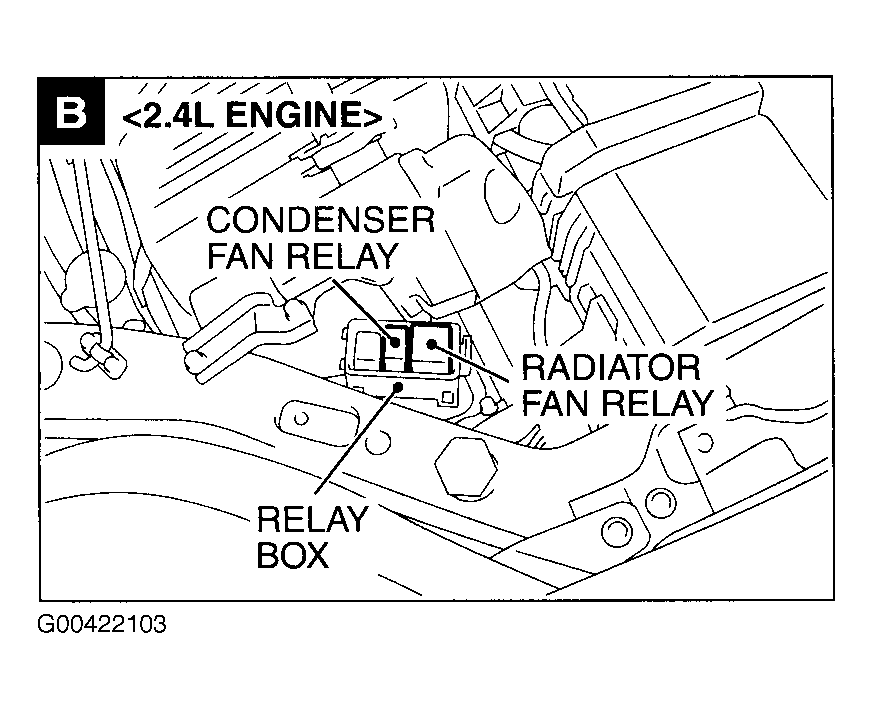

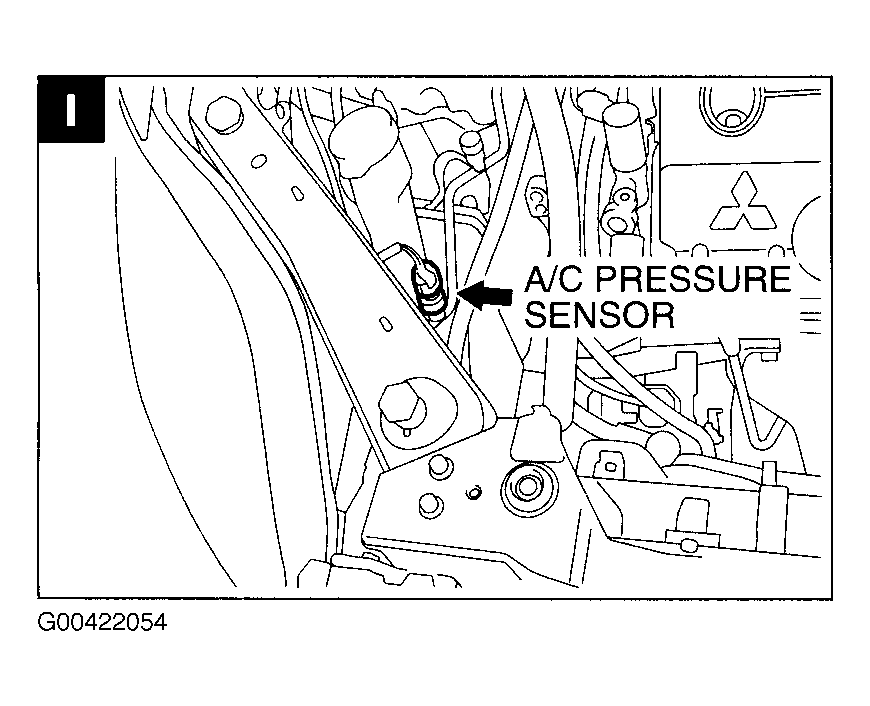

Fig 23: Front Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 24: Right Side Of Engine (2.4L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

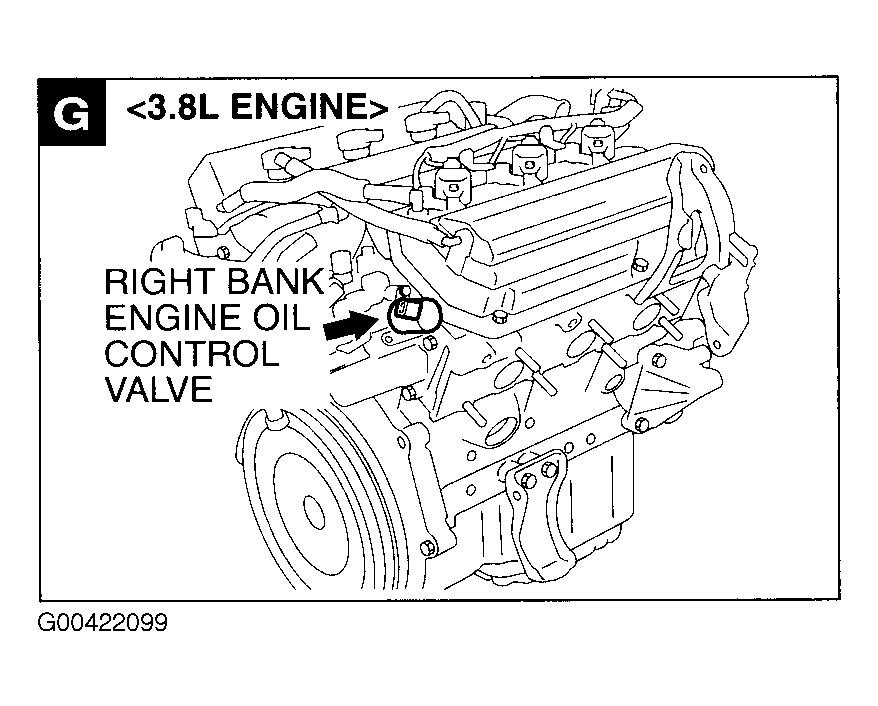

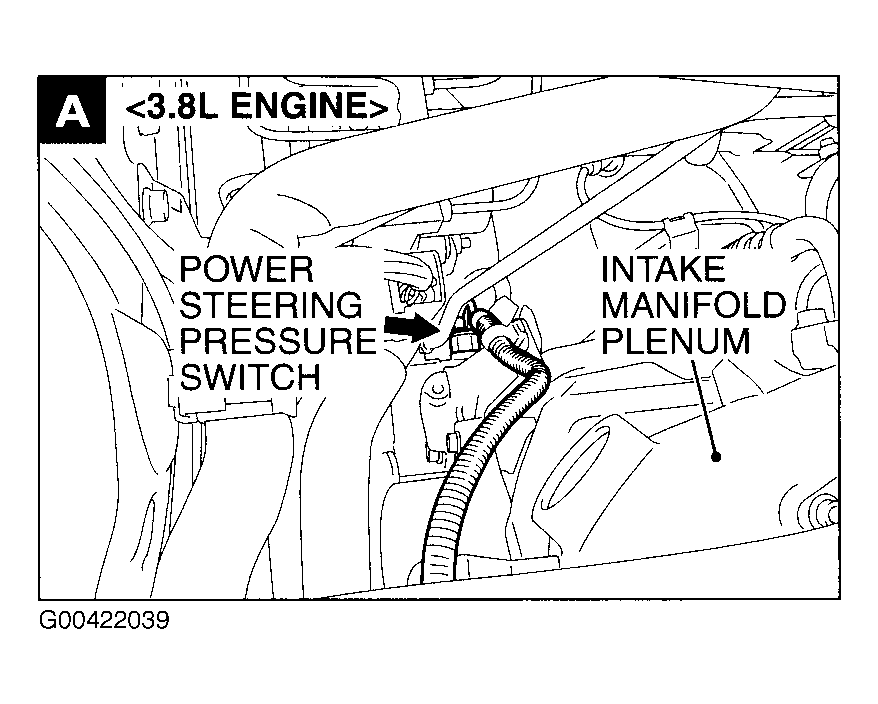

Fig 25: Right Side Of Engine (3.8L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 26: Right Rear Of Engine Compartment (2.4L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

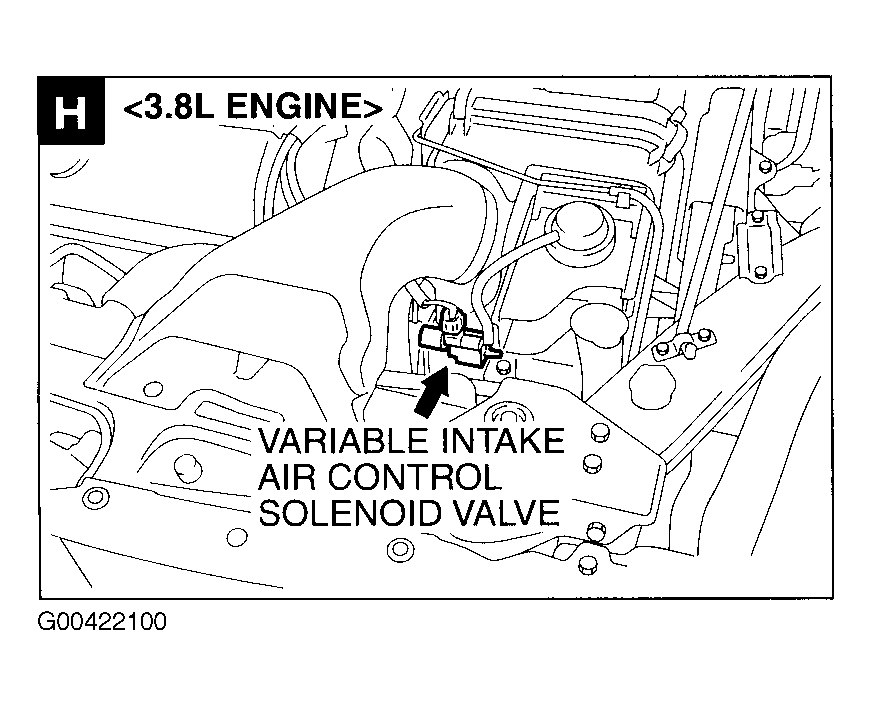

Fig 27: Right Rear Of Engine Compartment (3.8L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

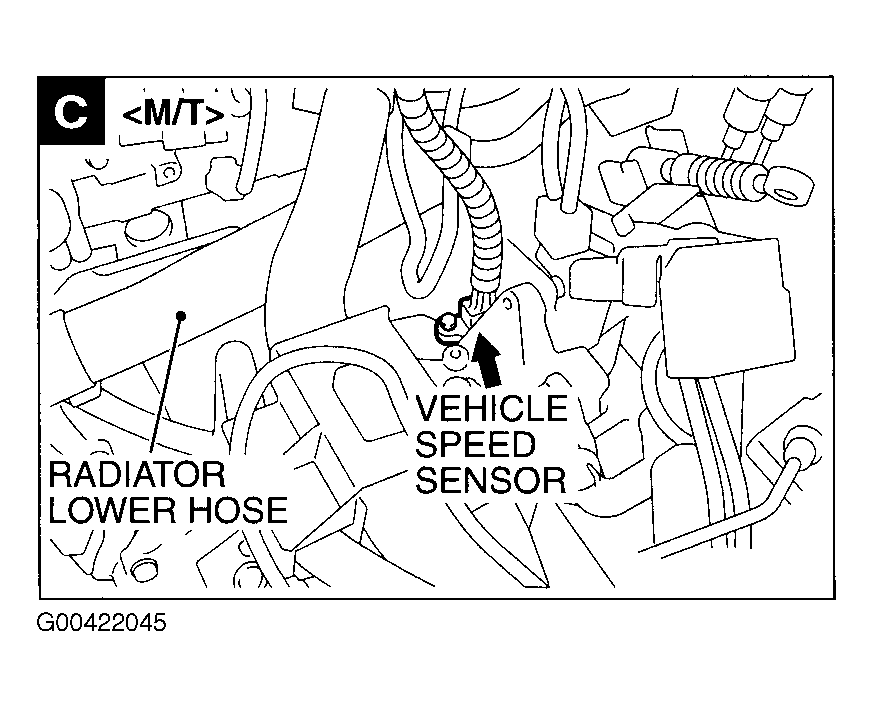

Fig 28: Top Of Manual Transmission
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

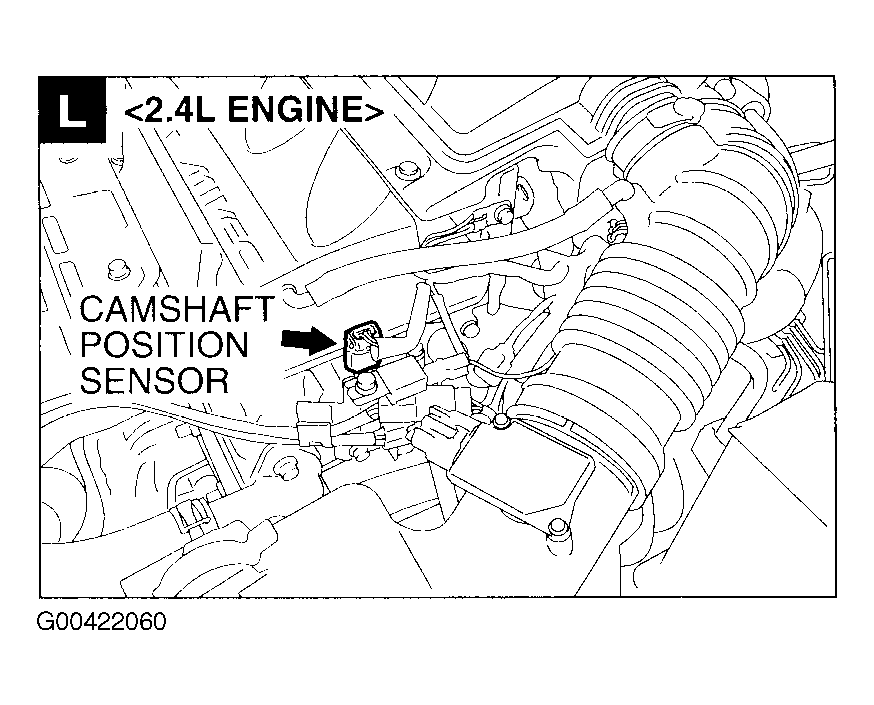

Fig 29: Right Rear Of Engine (2.4L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 30: Right Rear Of Engine (3.8L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 31: Rear Of Engine (2.4L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

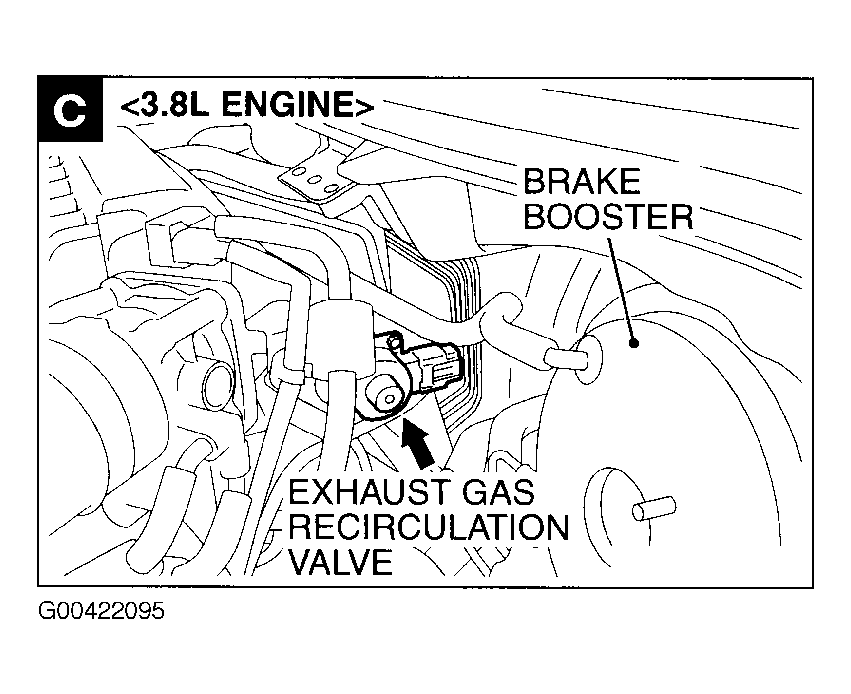

Fig 32: Rear Of Engine (3.8L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

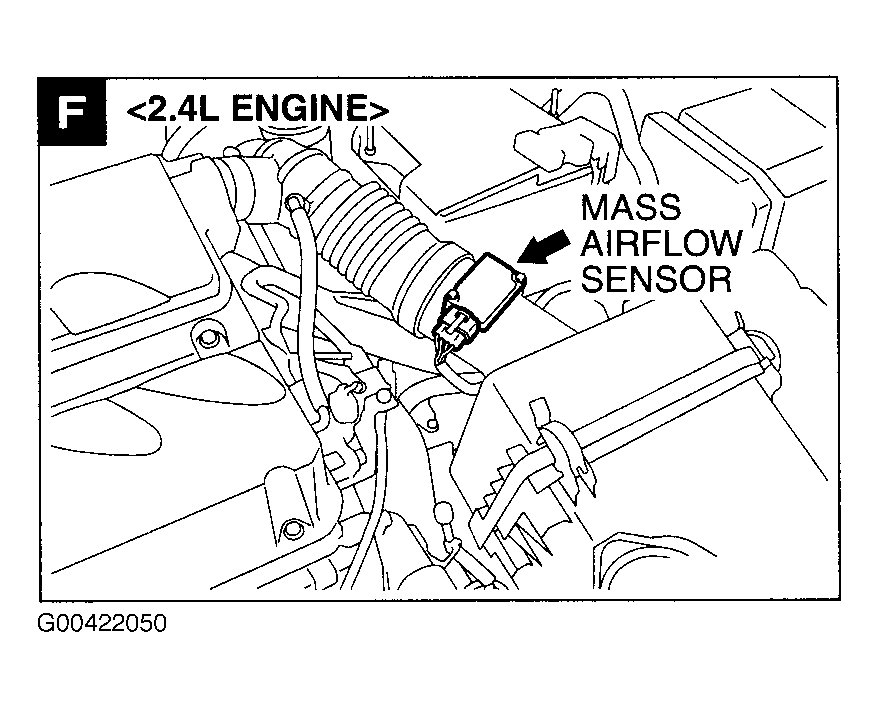

Fig 33: Left Side Of Engine Compartment (2.4L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

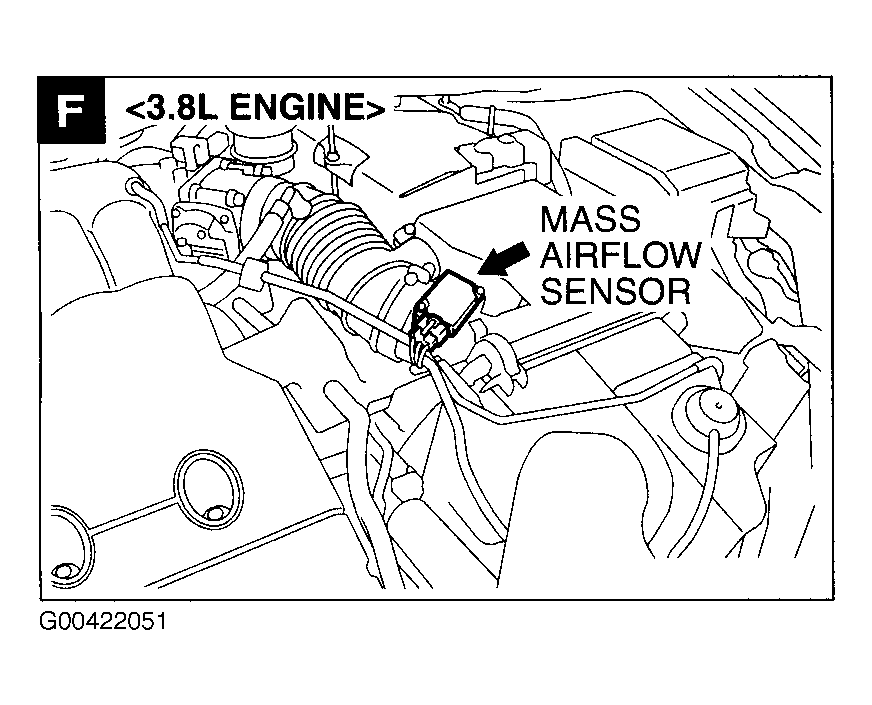

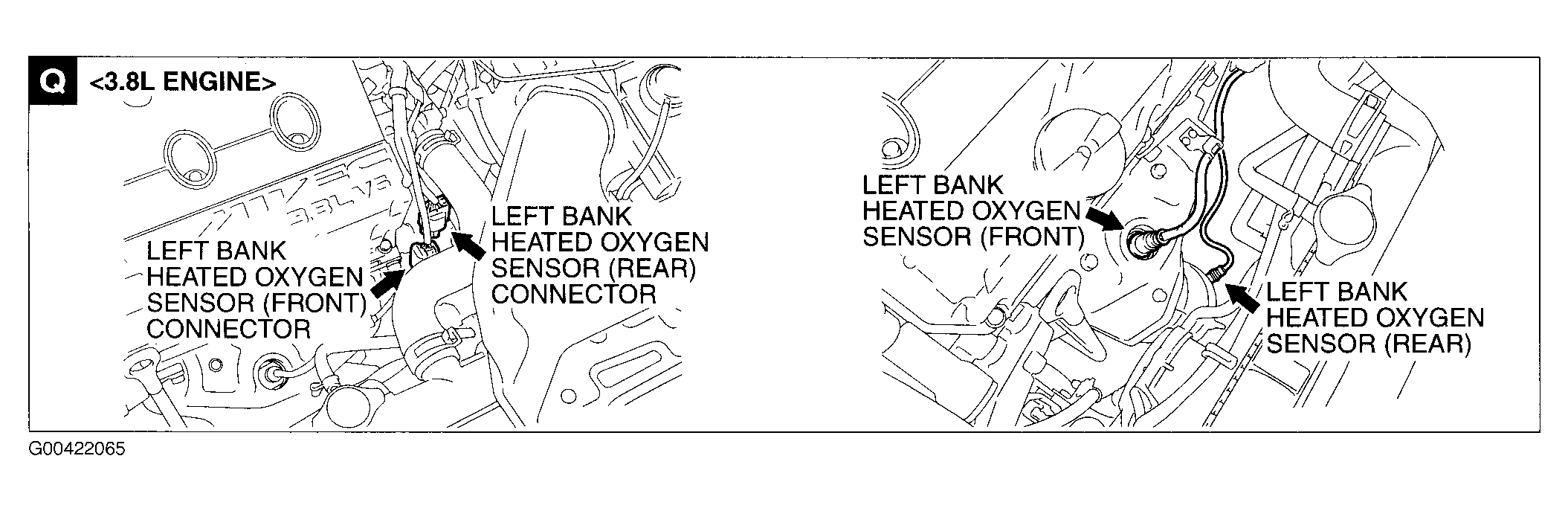

Fig 34: Left Side Of Engine Compartment (3.8L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

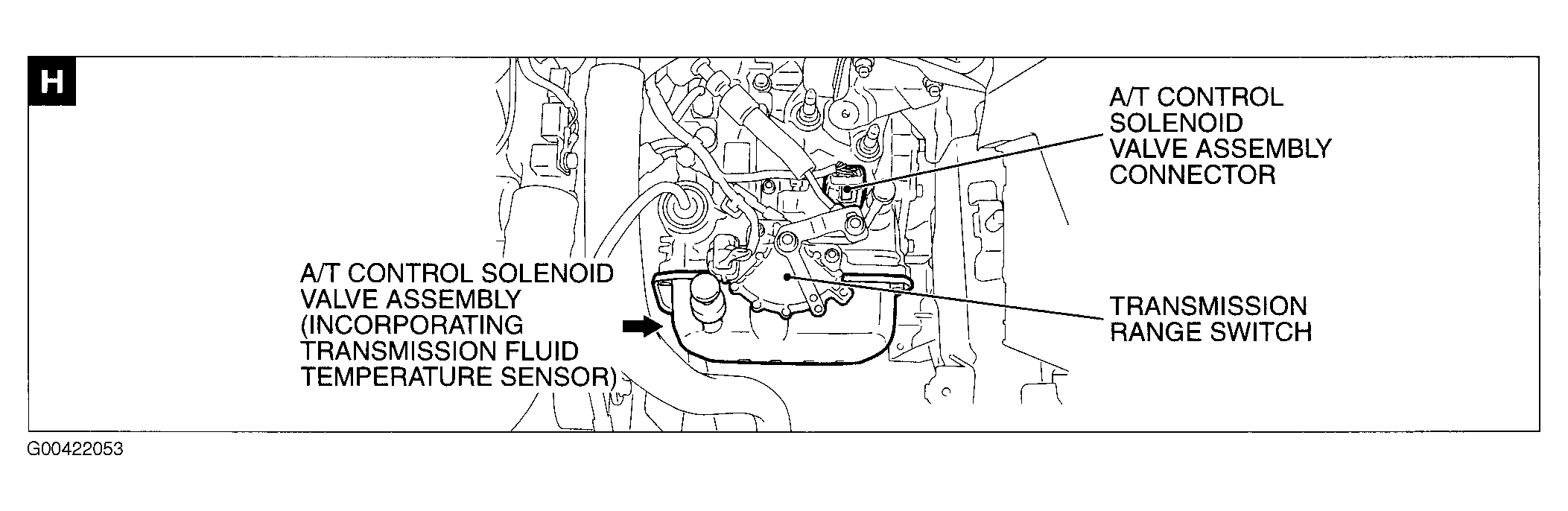

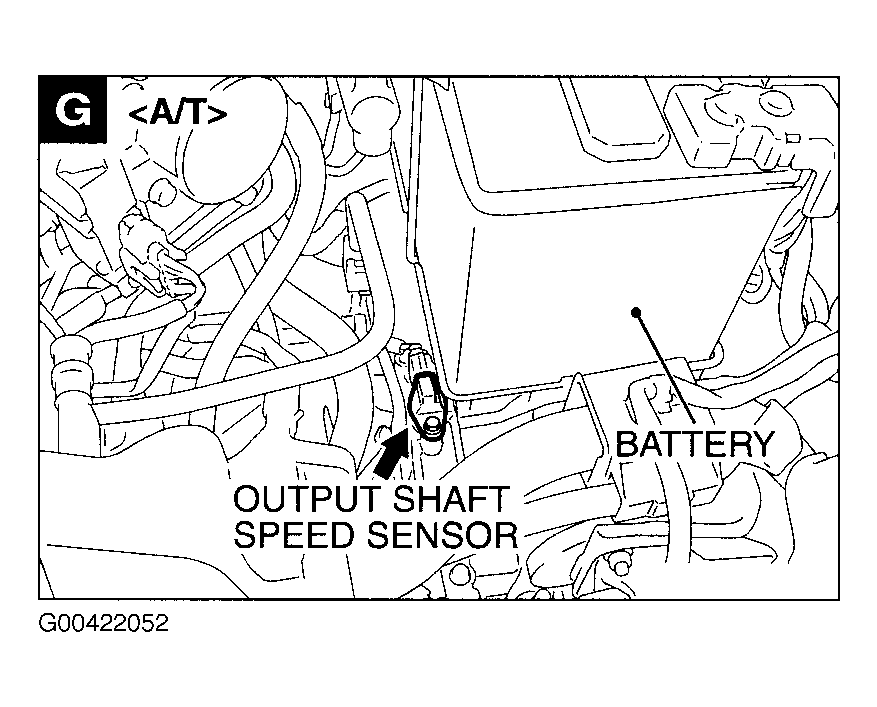

Fig 35: Top Of Automatic Transmission
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

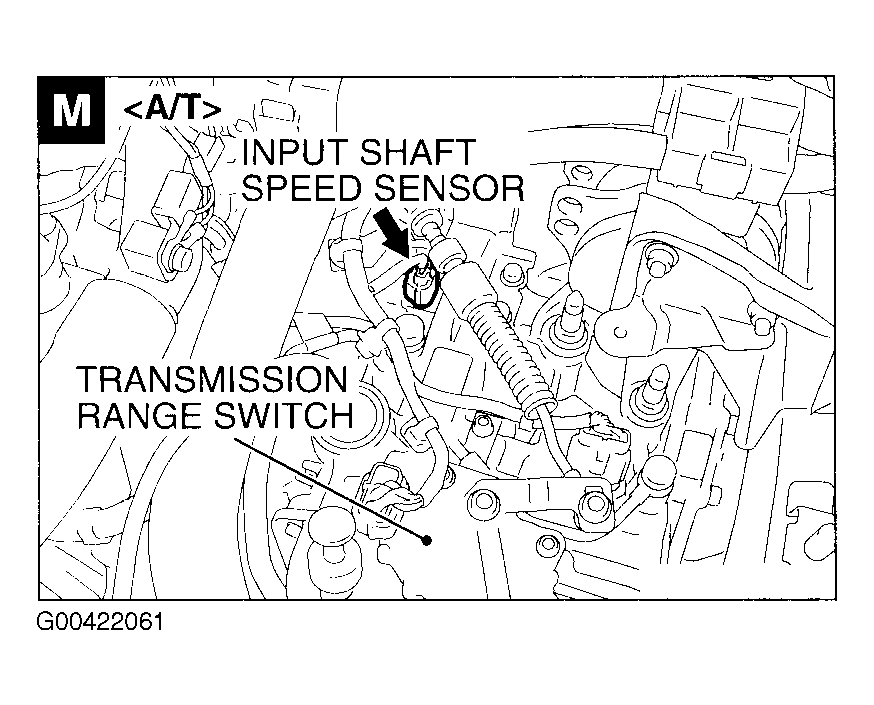

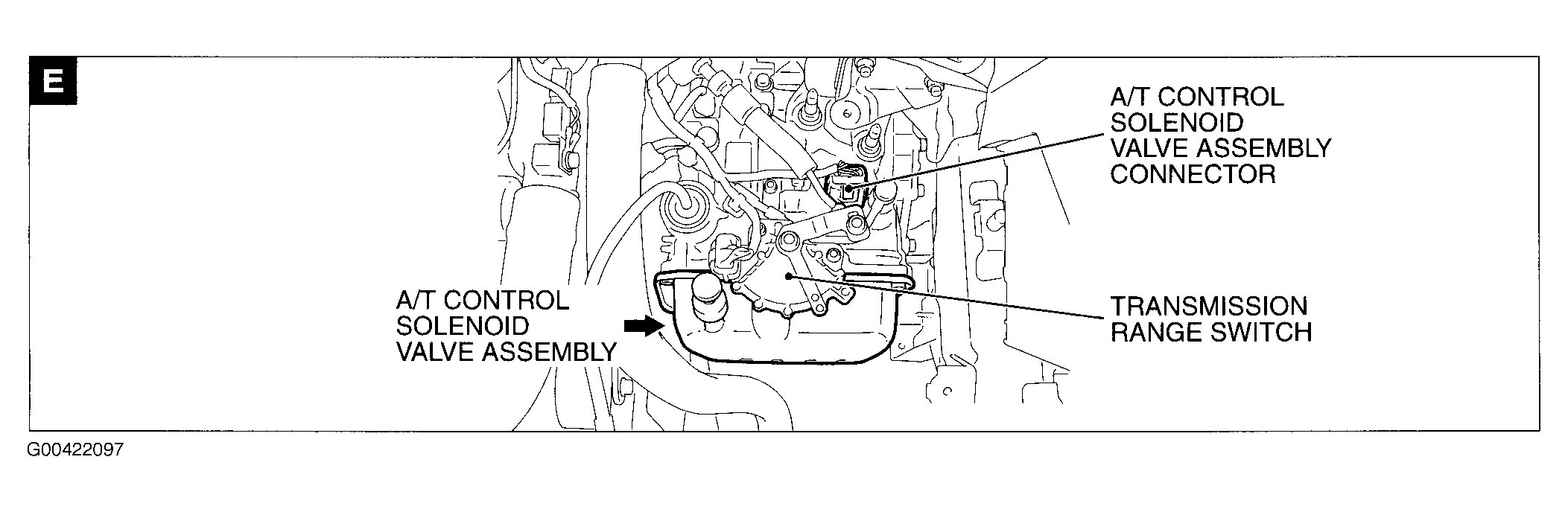

Fig 36: Automatic Transmission
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 37: Right Side Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

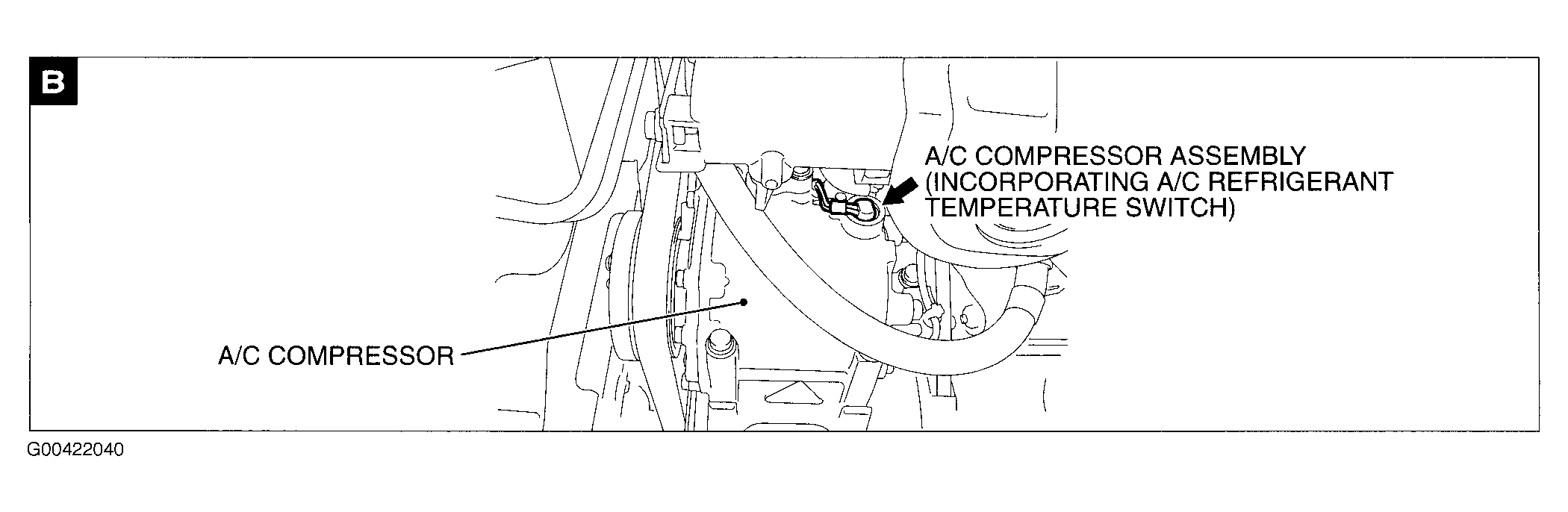

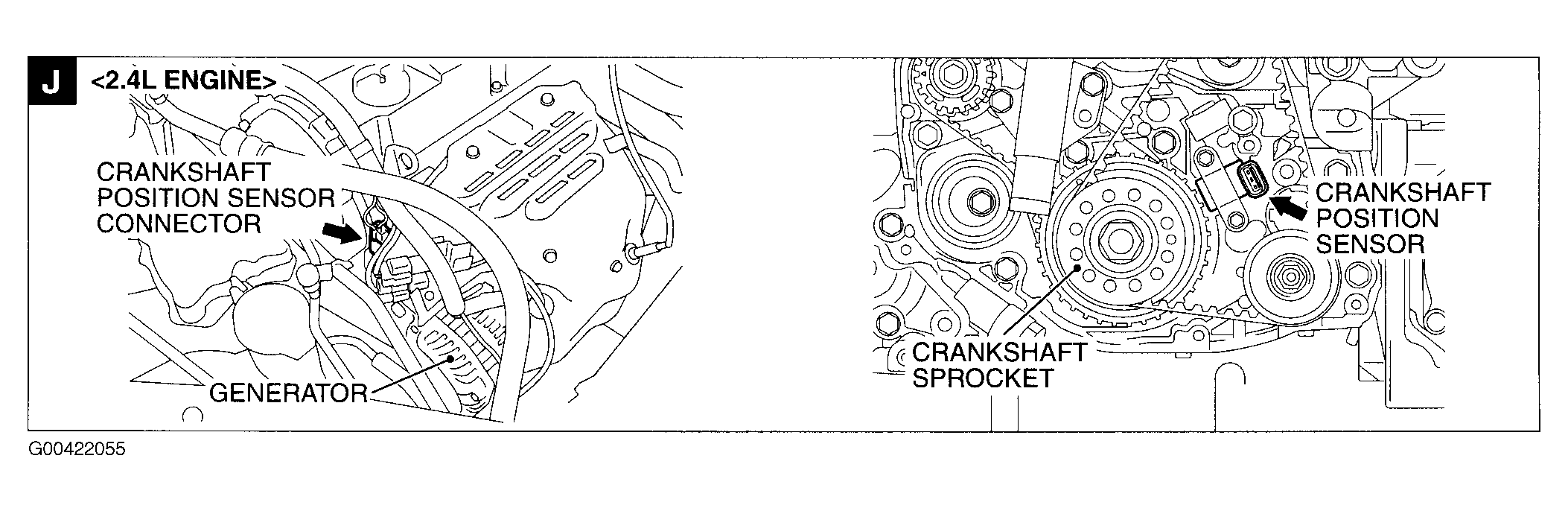

Fig 38: Front Of Engine (2.4L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

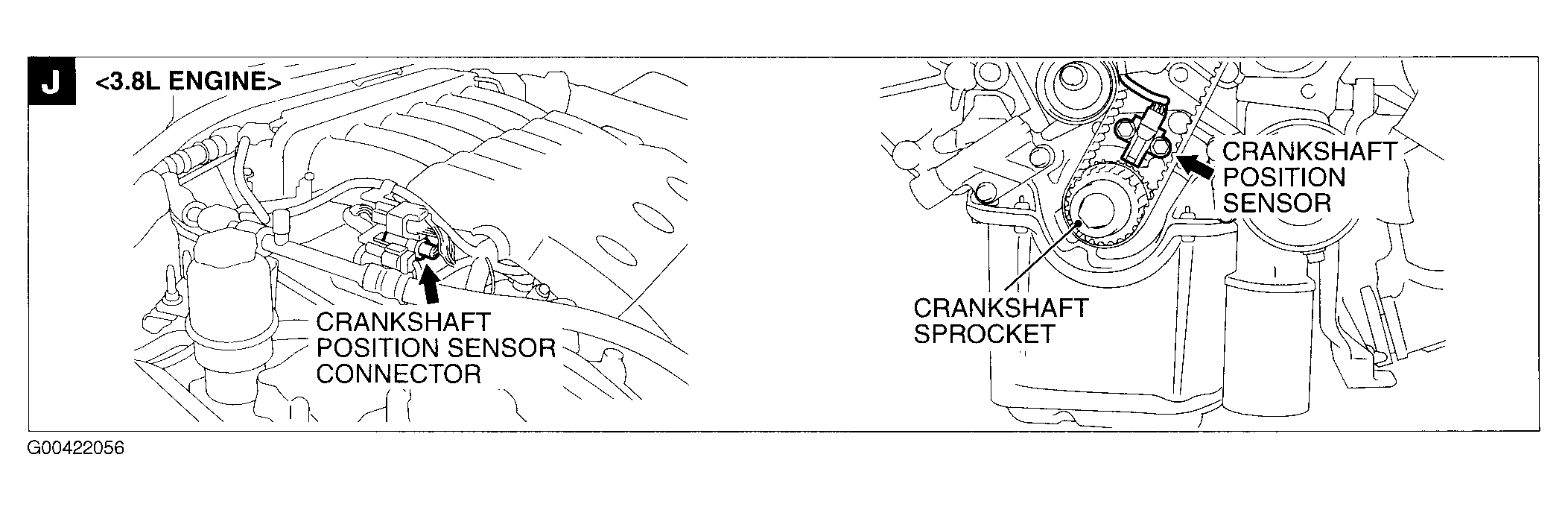

Fig 39: Front Of Engine (3.8L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 40: Engine (2.4L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 41: Rear Of Engine (3.8L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

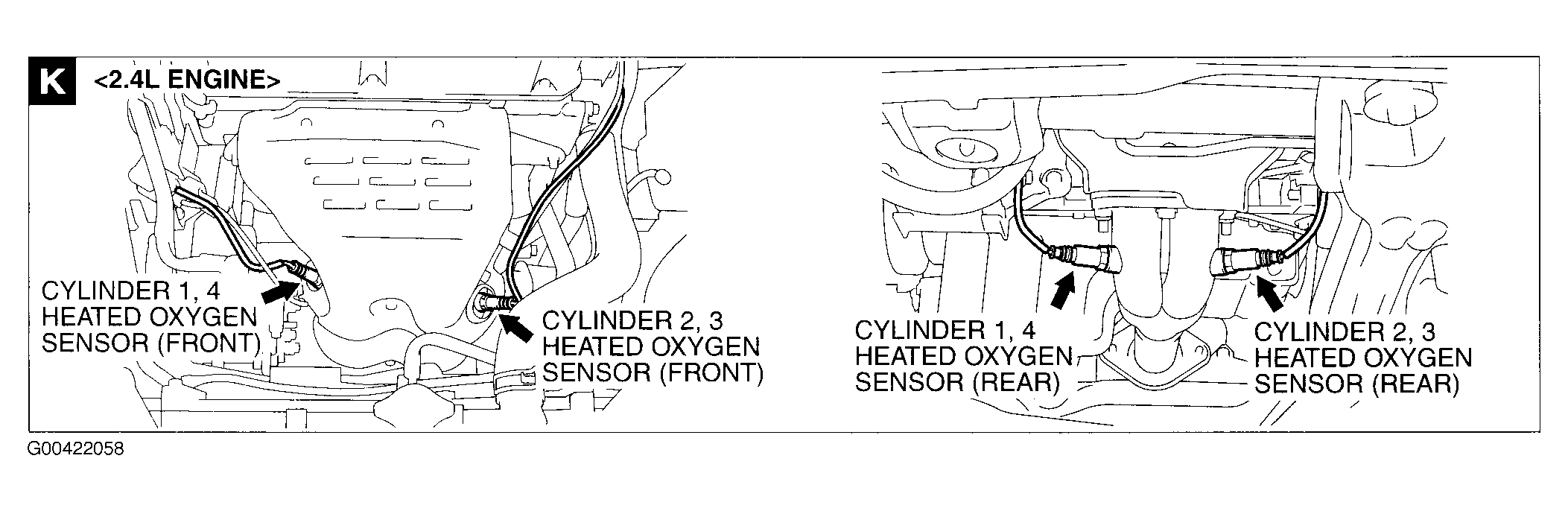

Fig 42: Rear Of Engine (2.4L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 43: Top Of Manual Transmission
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

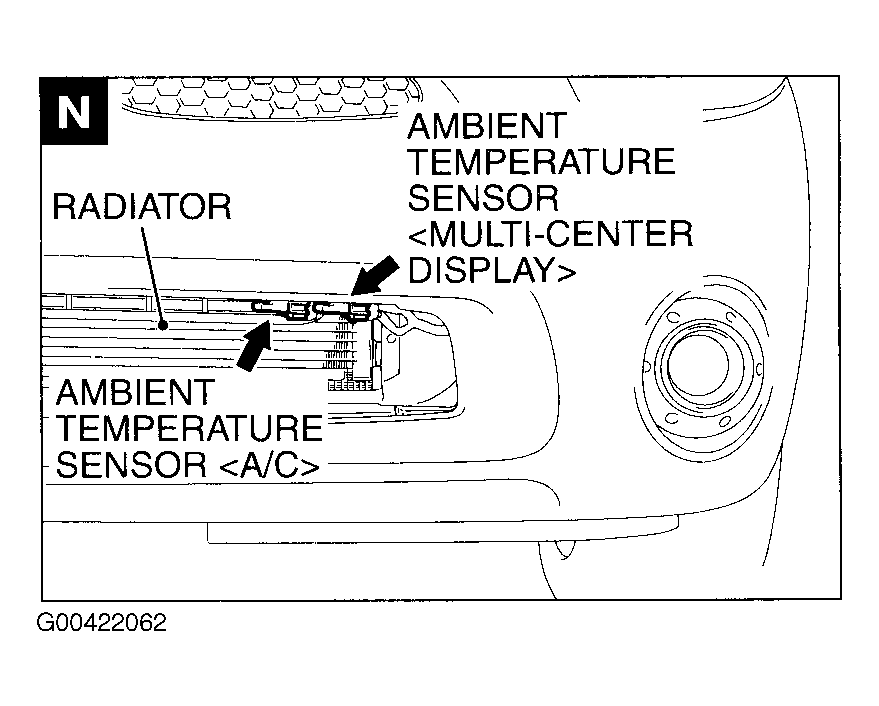

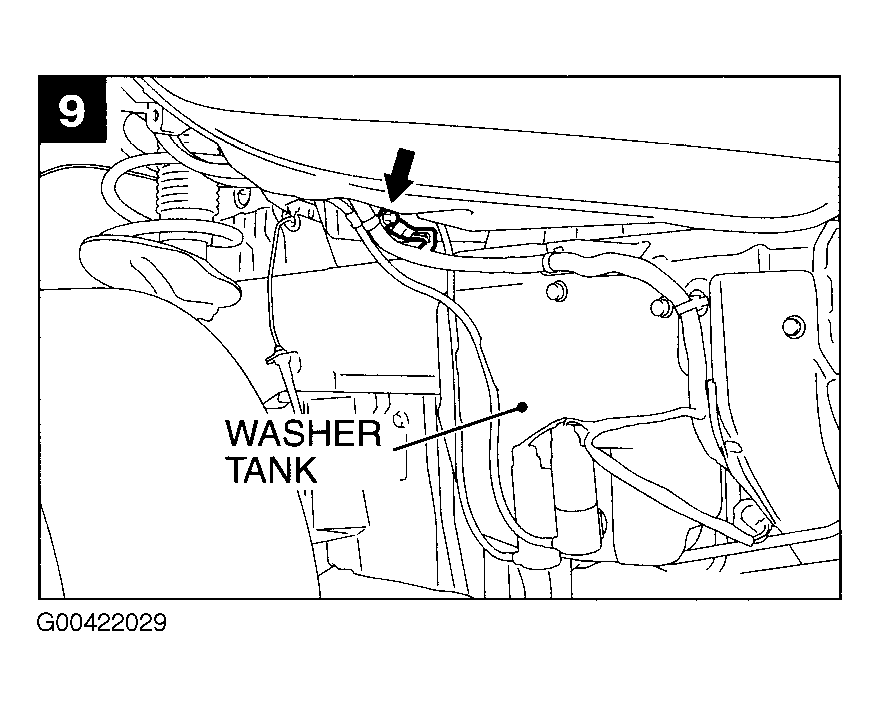

Fig 44: Behind Left Side Of Front Fascia
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

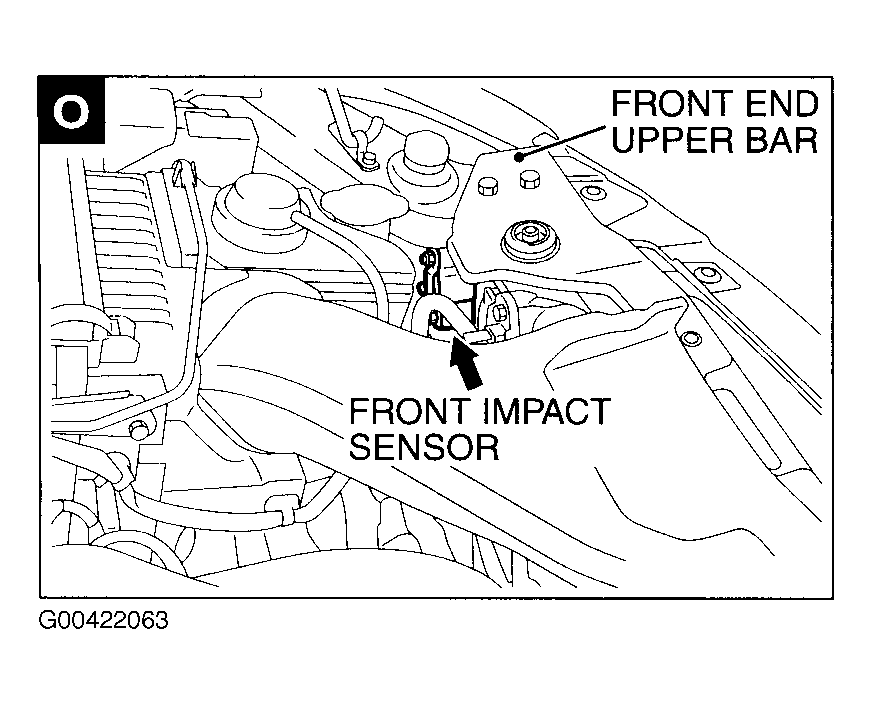

Fig 45: Front Corner Of Engine Compartment (Left Shown)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

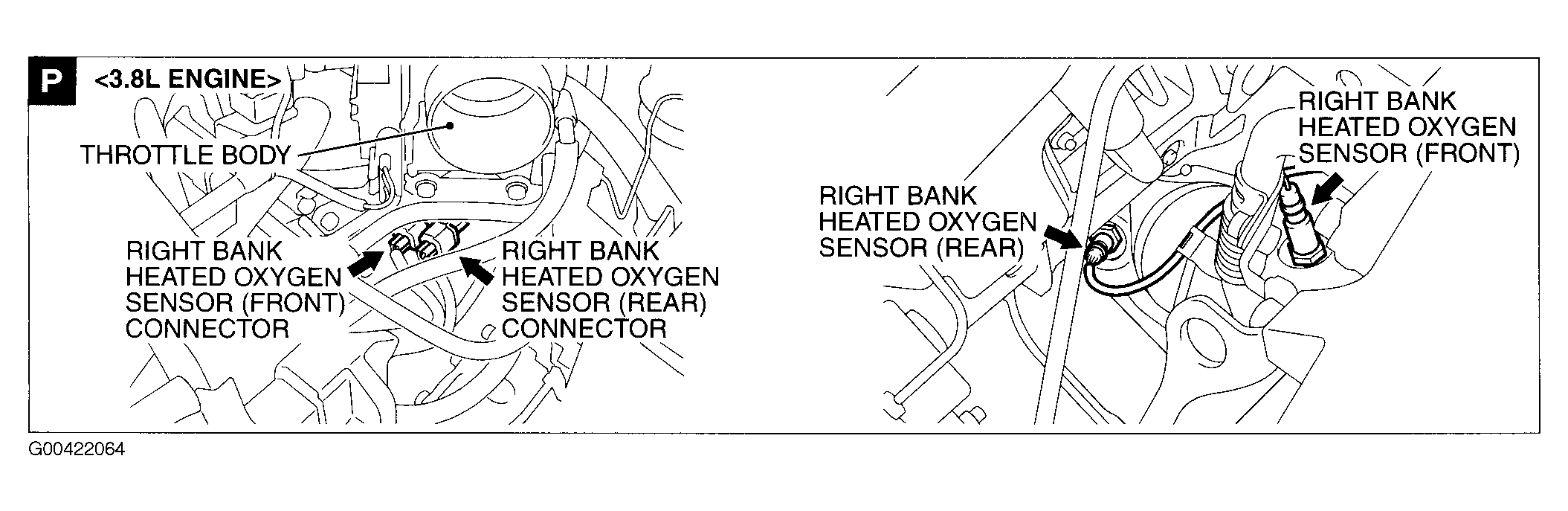

Fig 46: Right Side Of Engine (3.8L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

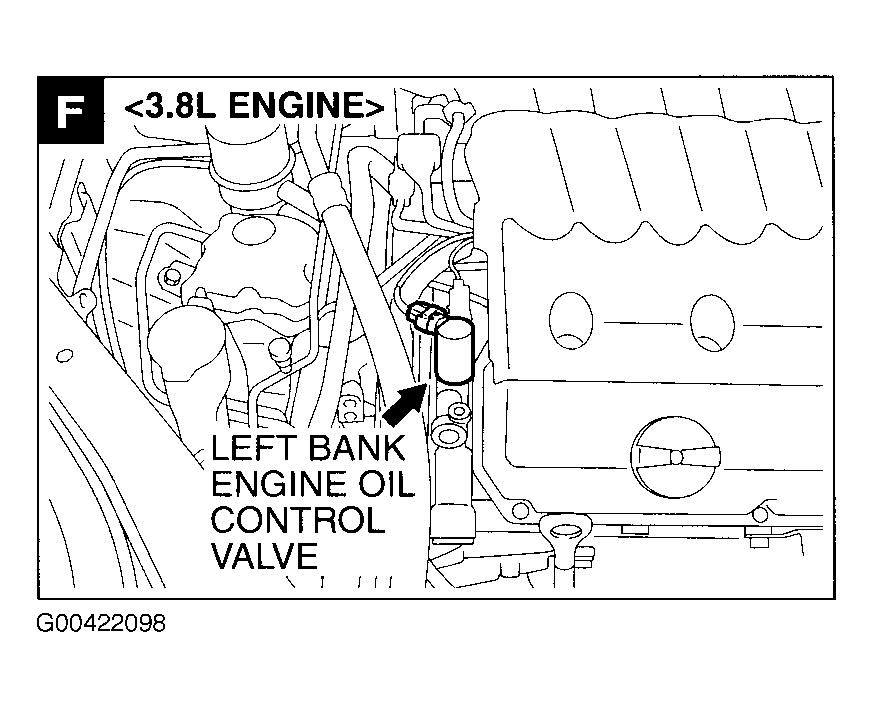

Fig 47: Left Side Of Engine (3.8L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

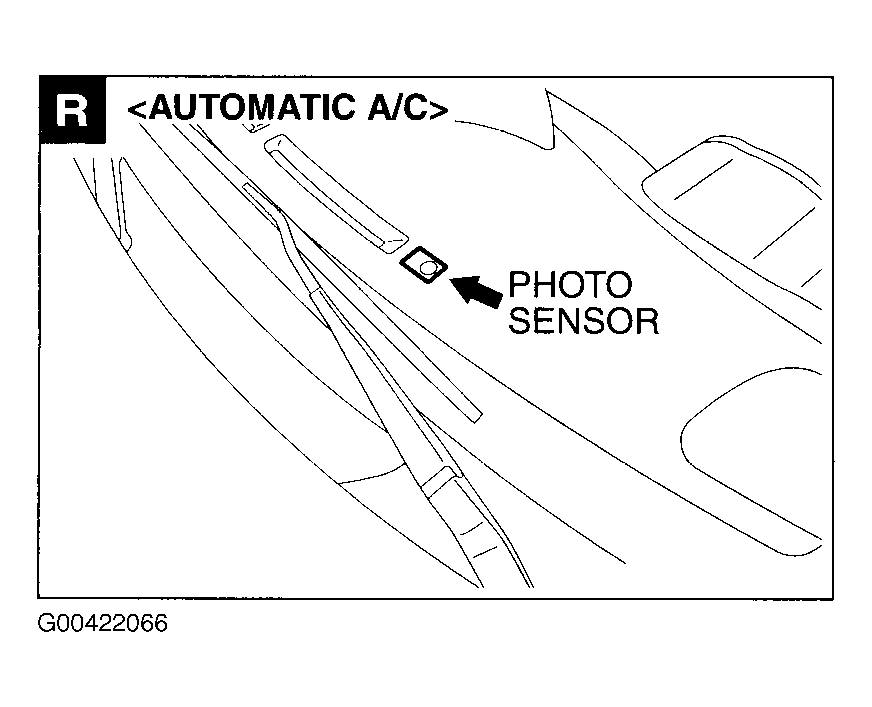

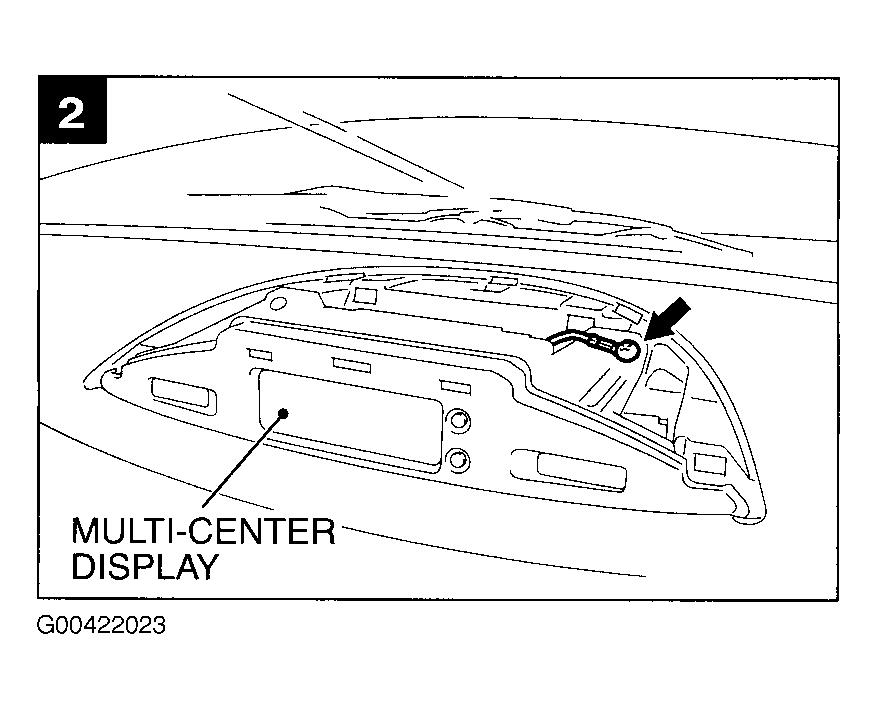

Fig 48: Top Center Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

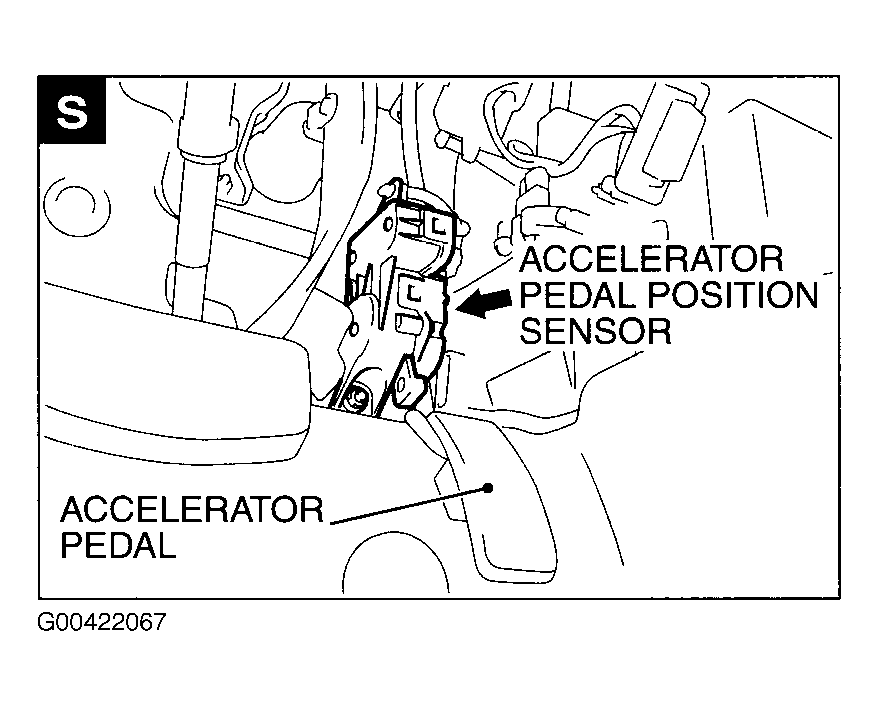

Fig 49: Under Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 50: Under Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

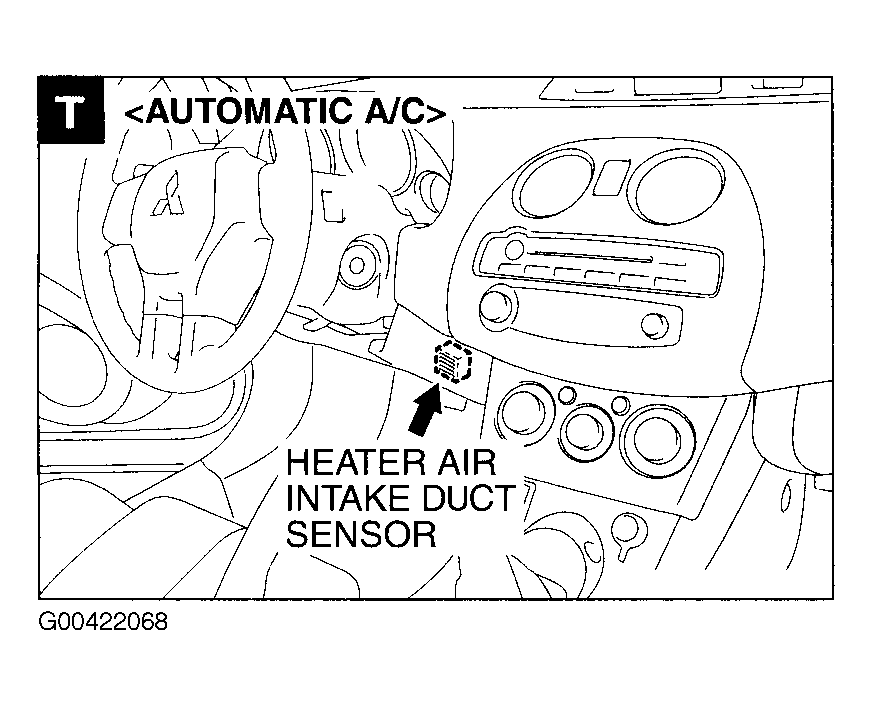

Fig 51: Under Center Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

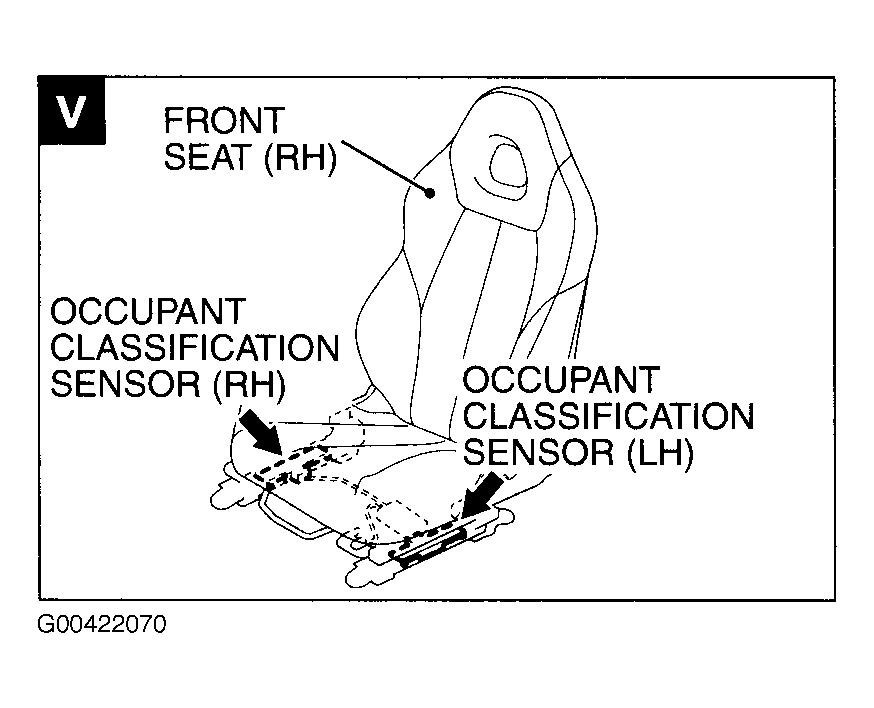

Fig 52: Front Passenger's Seat
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

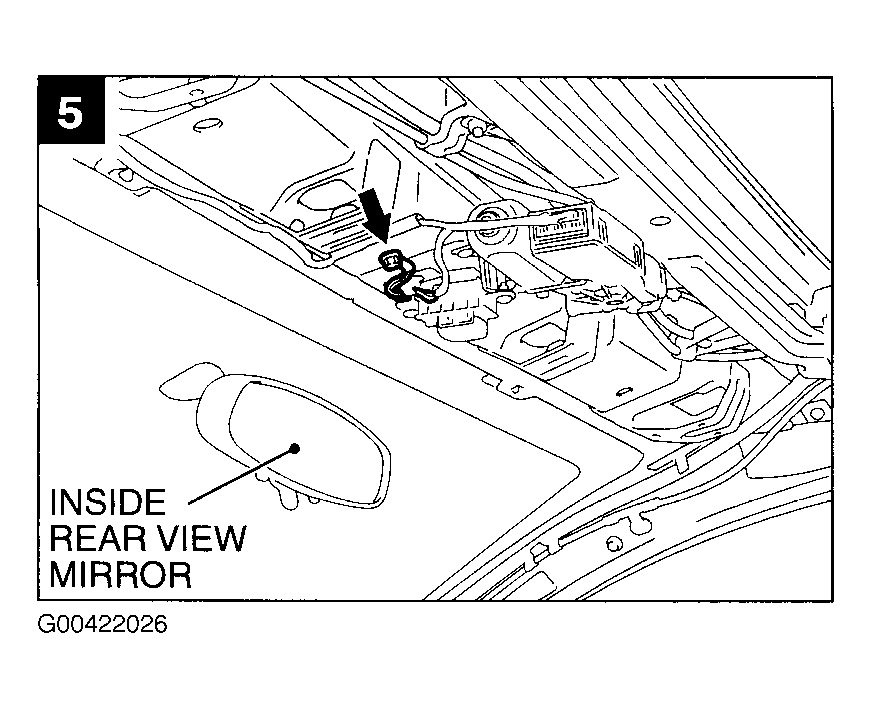

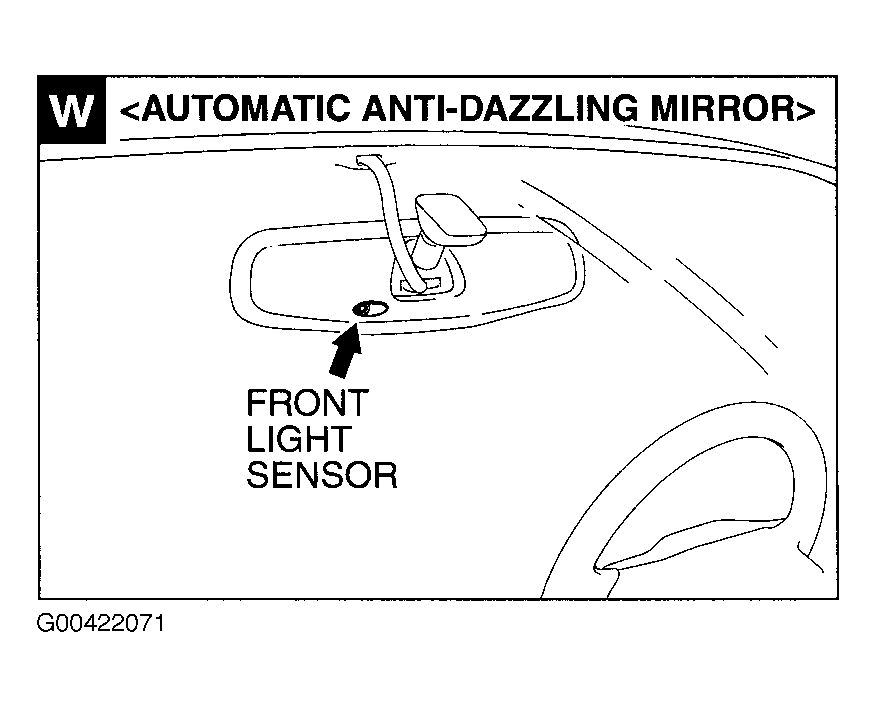

Fig 53: Interior Rearview Mirror
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 54: Interior Rearview Mirror
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

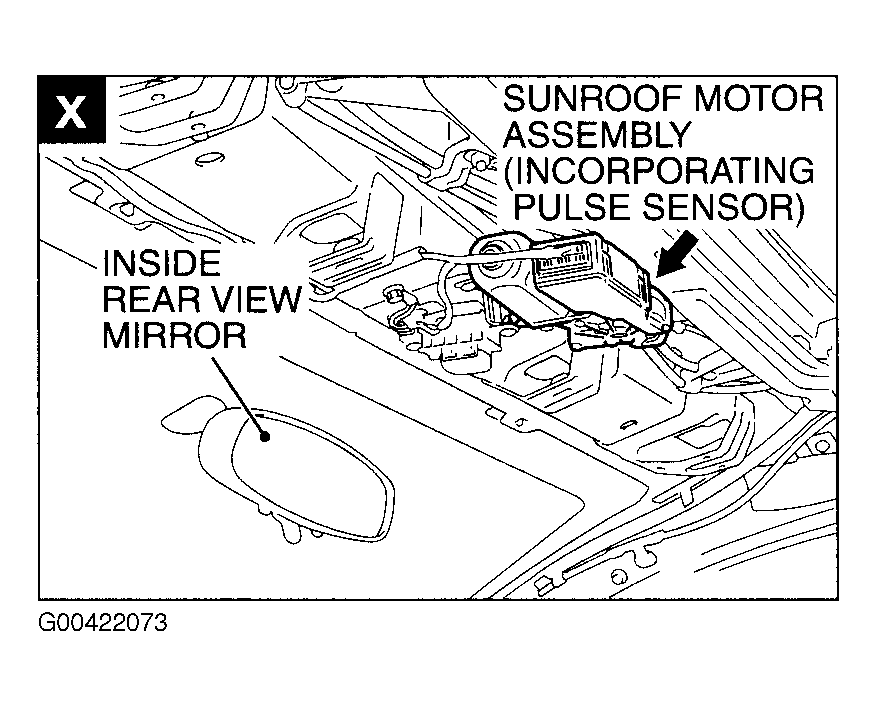

Fig 55: Front Of Roof
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

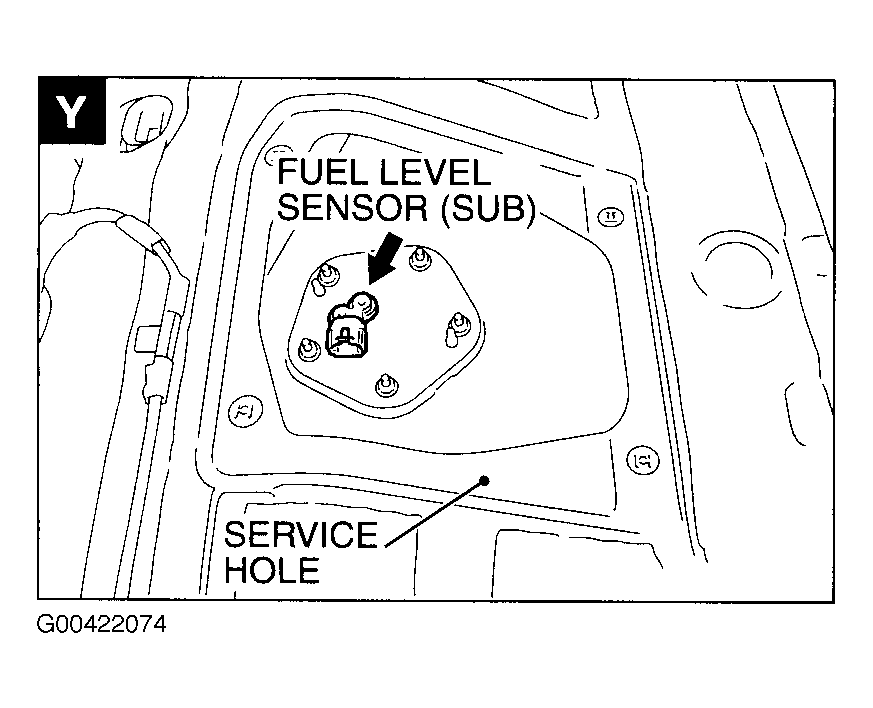

Fig 56: Top Of Fuel Tank
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

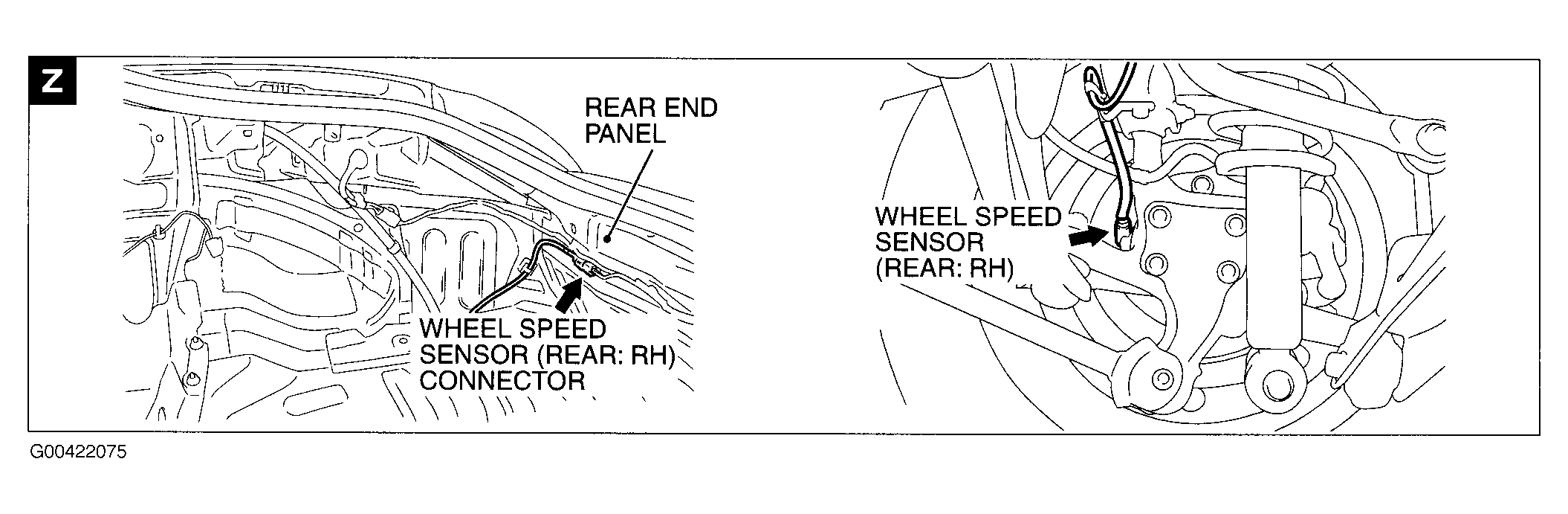

Fig 57: Right Rear Wheelwell
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

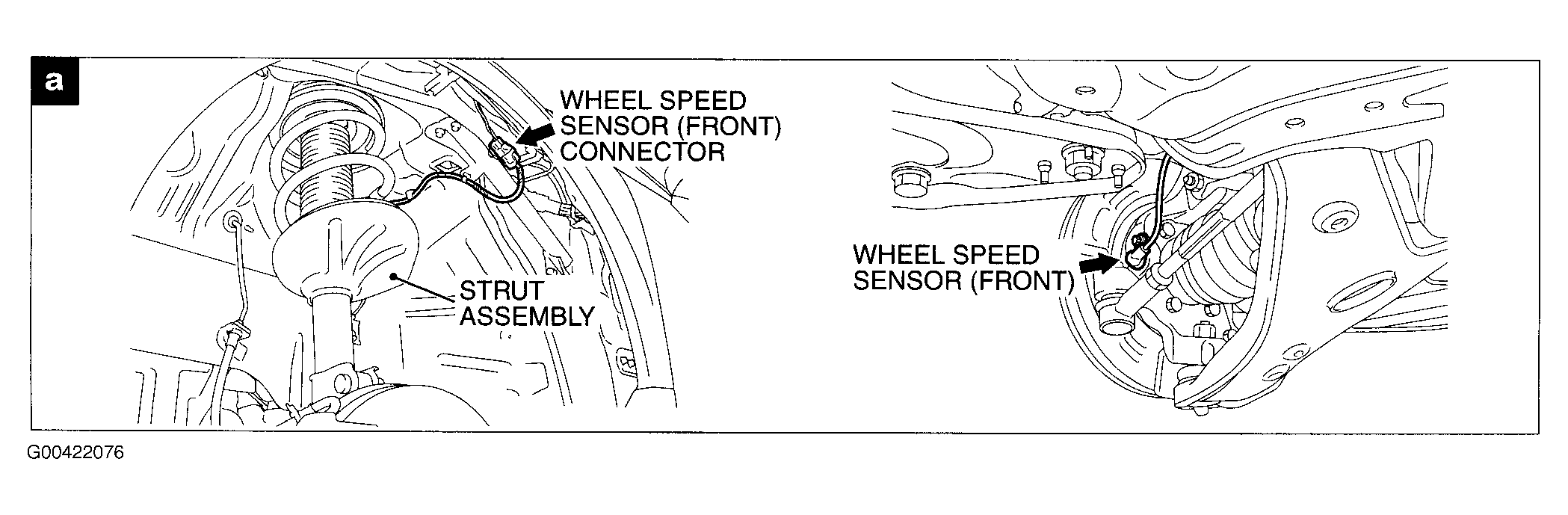

Fig 58: Front Wheelwells (Left Shown)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

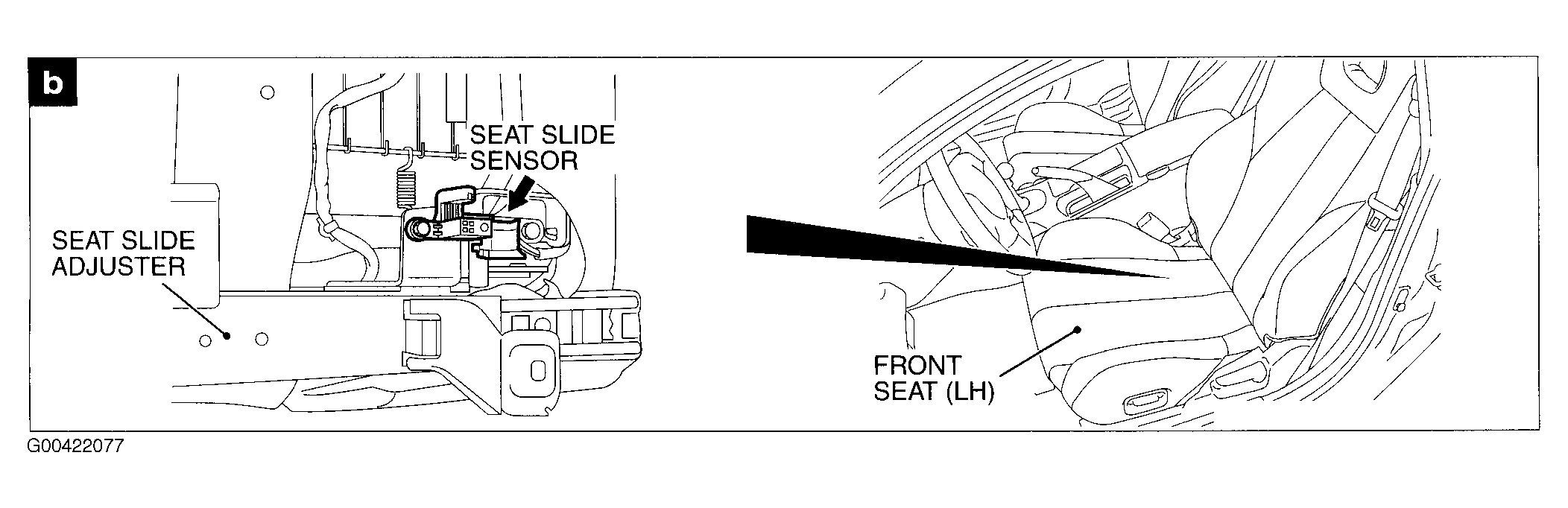

Fig 59: Driver's Seat
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 60: Top Of Fuel Tank
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

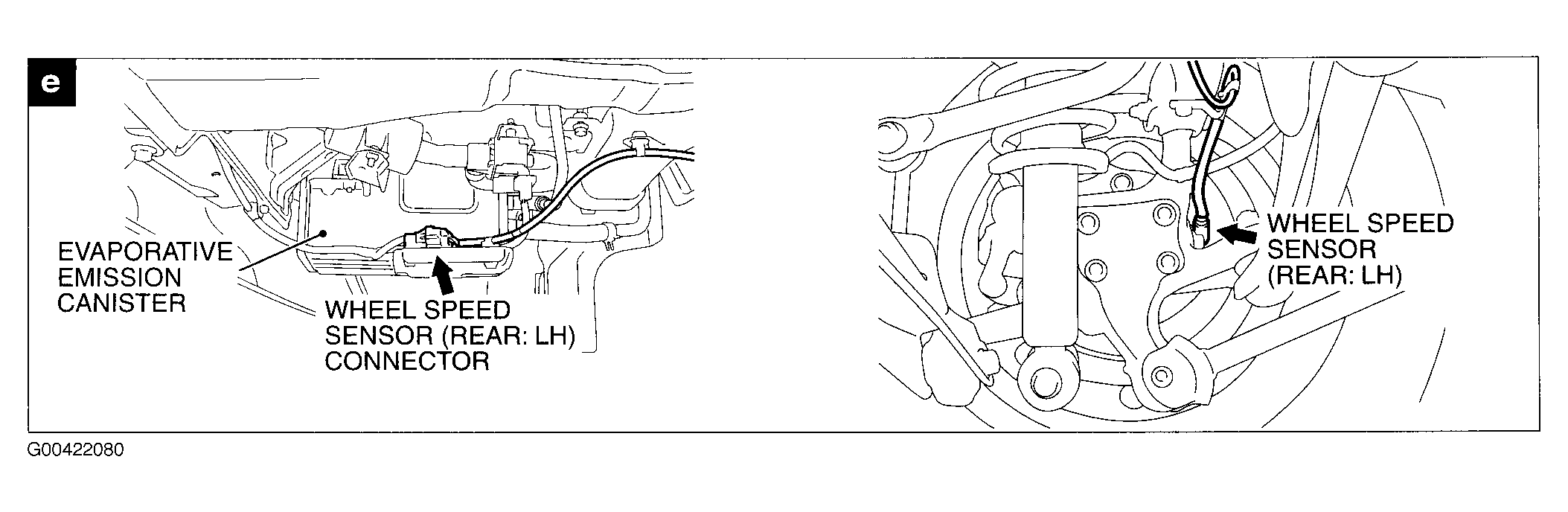

Fig 61: Left Rear Wheelwell
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 62: Right Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 63: Left Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 64: Left Front Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

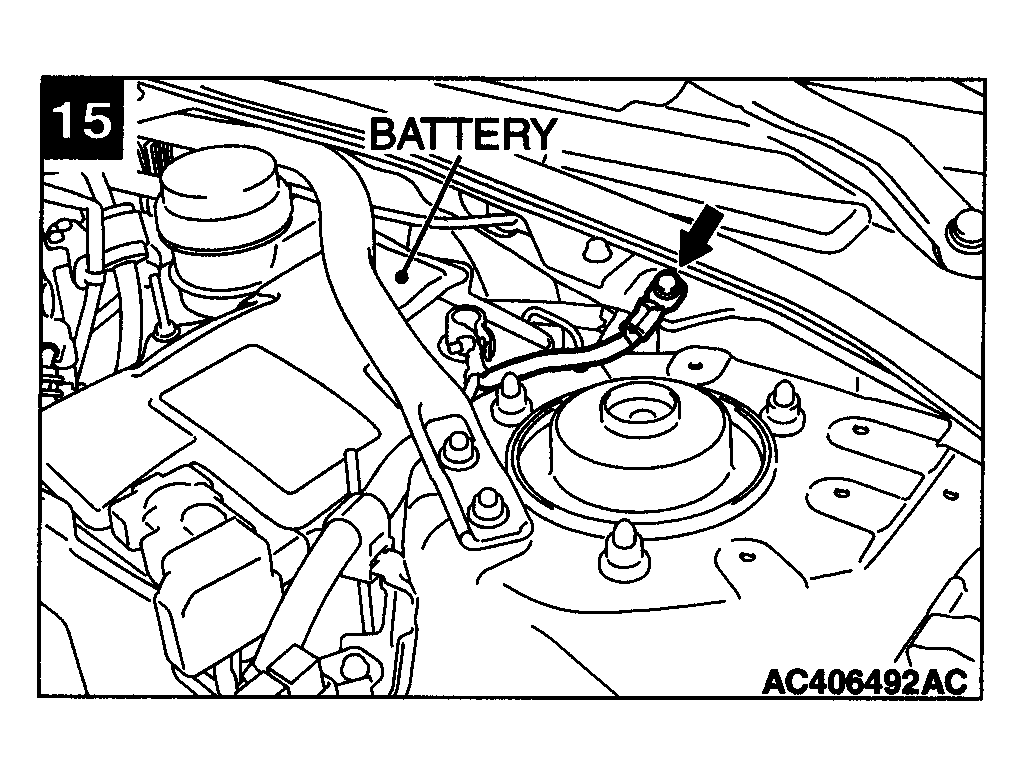

Fig 65: Left Side Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 66: Under Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 67: Steering Column
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 68: Behind Heater Control Unit
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

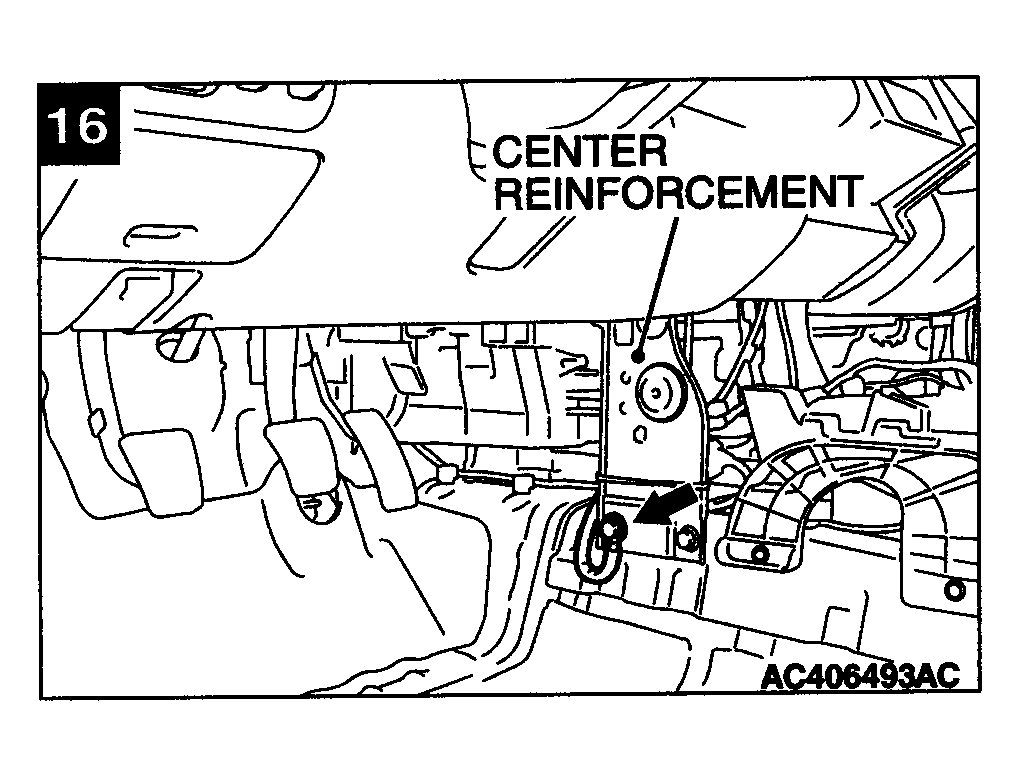

Fig 69: Under Center Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 70: Front Center Of Roof
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 71: Under Front Passenger's Seat
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 72: Right Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 73: Rear Of Engine Compartment (2.4L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

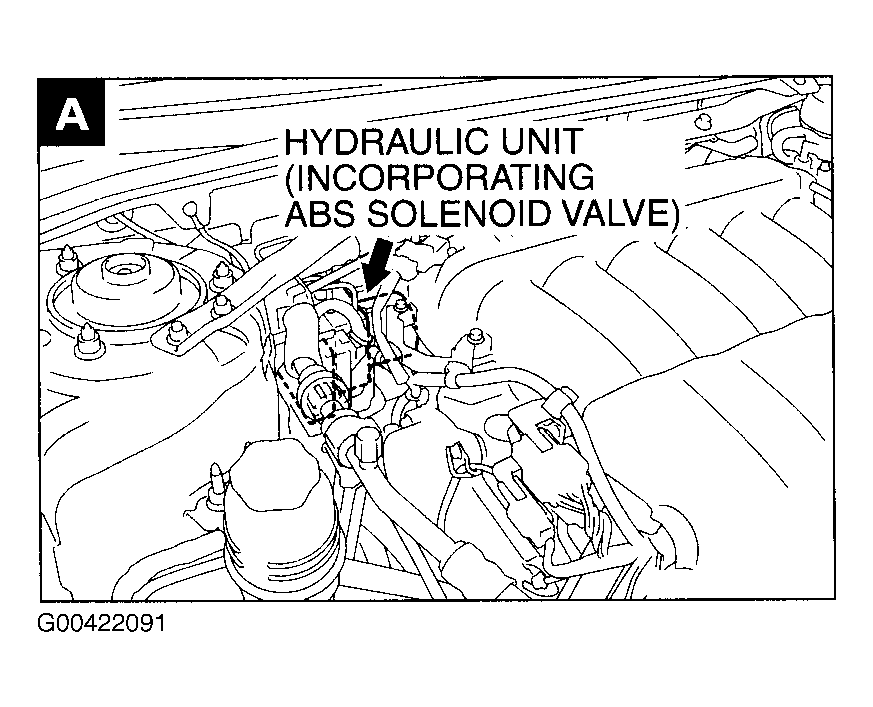

Fig 74: Rear Of Engine Compartment (3.8L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 75: Top Rear Of Engine (2.4L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 76: Right Rear Of Engine (3.8L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 77: Left Rear Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 78: Automatic Transmission
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 79: Left Front Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 80: Right Rear Of Engine
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 81: Left Front Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

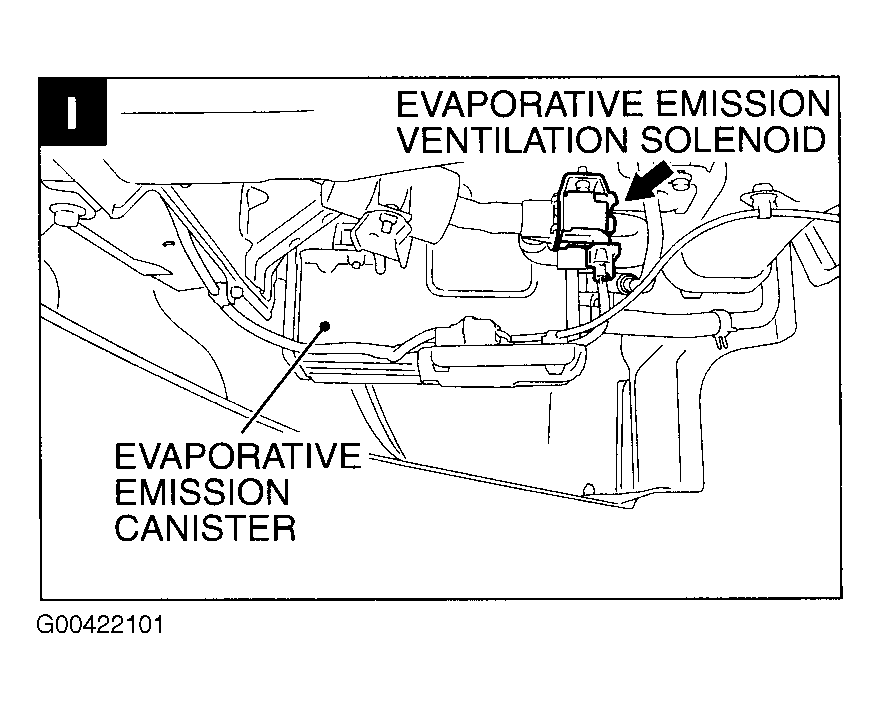

Fig 82: Under Left Rear Of Vehicle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 83: Left Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 84: Left Front Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 85: Behind Lower Left Side Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

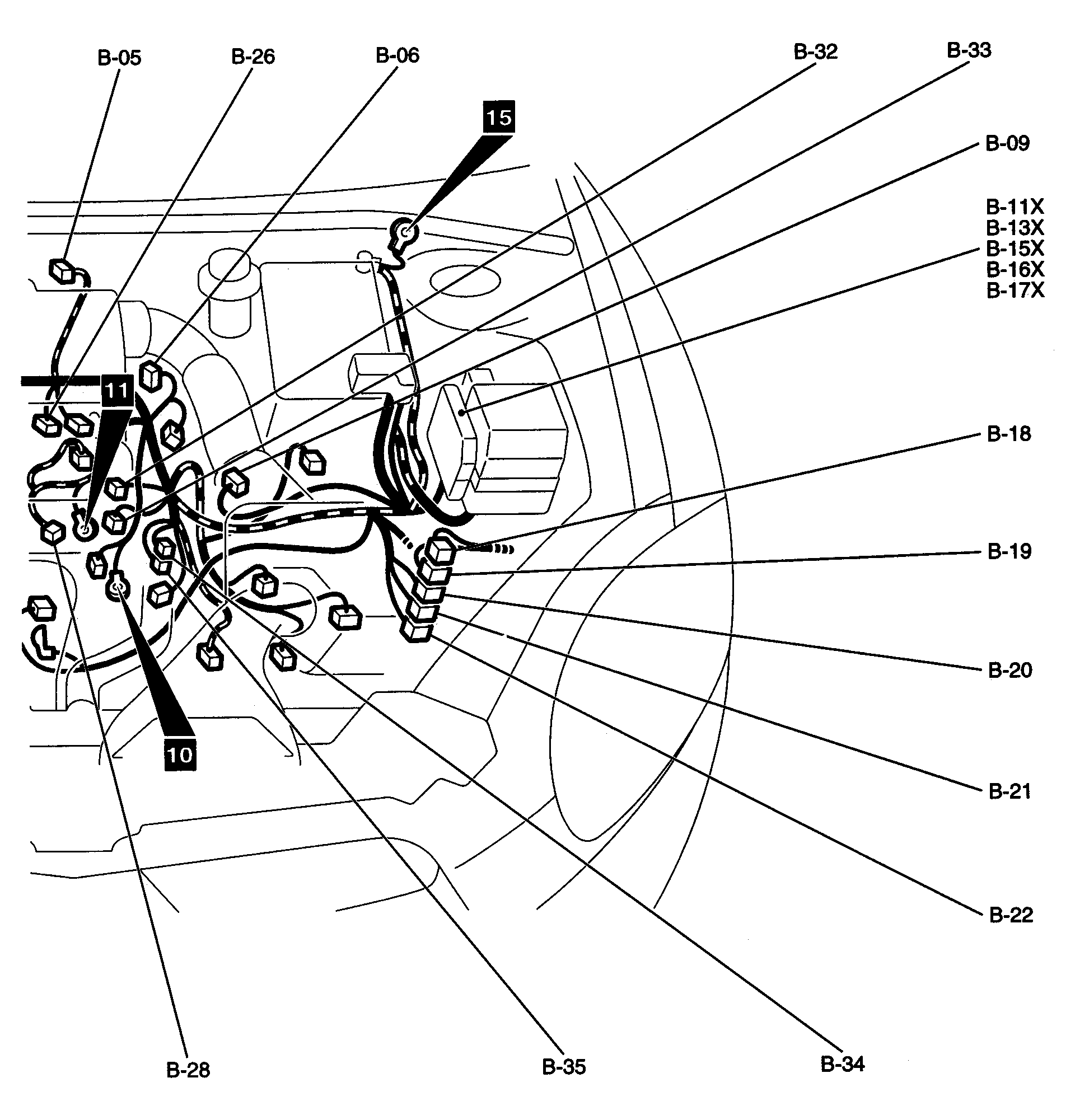

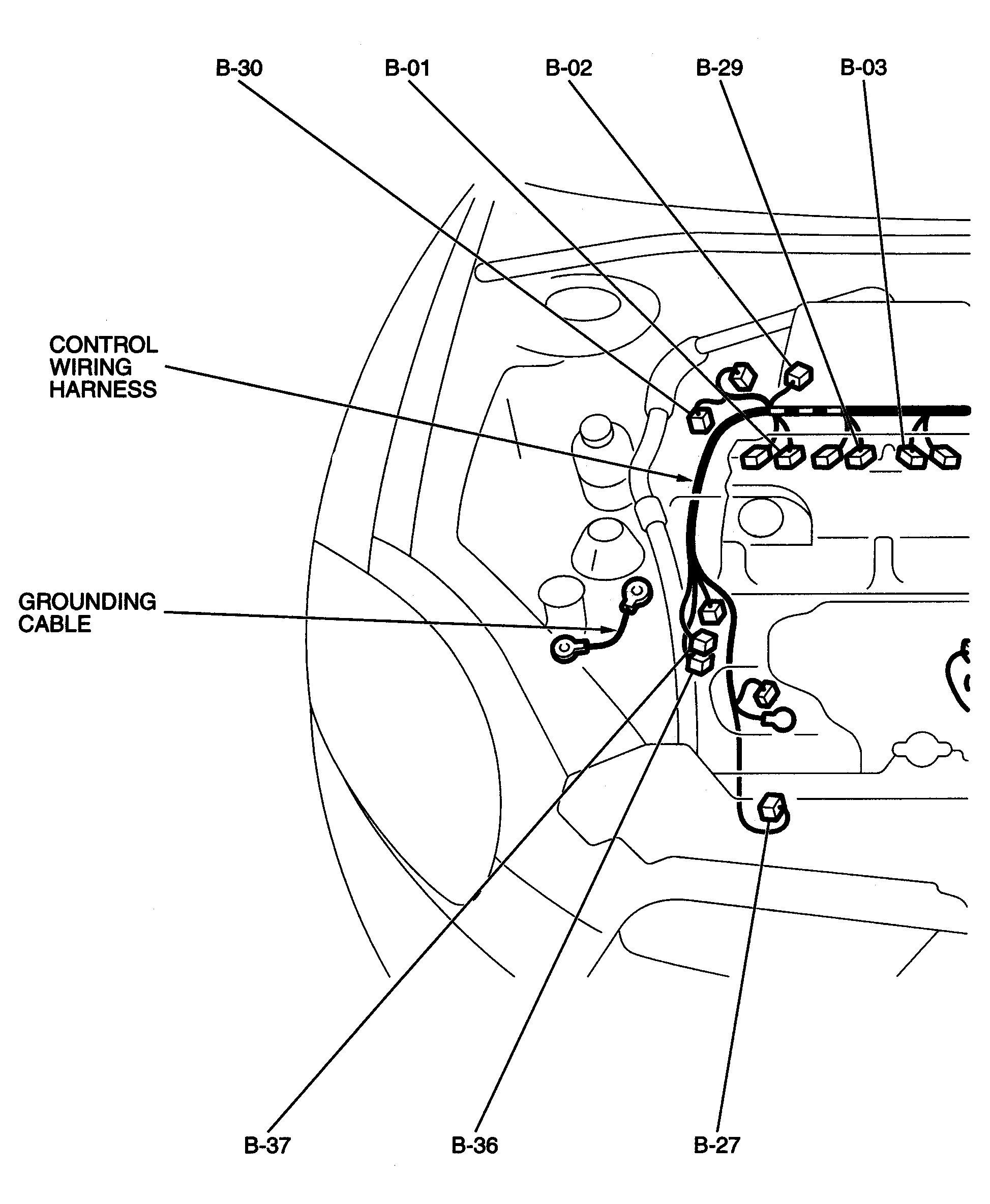

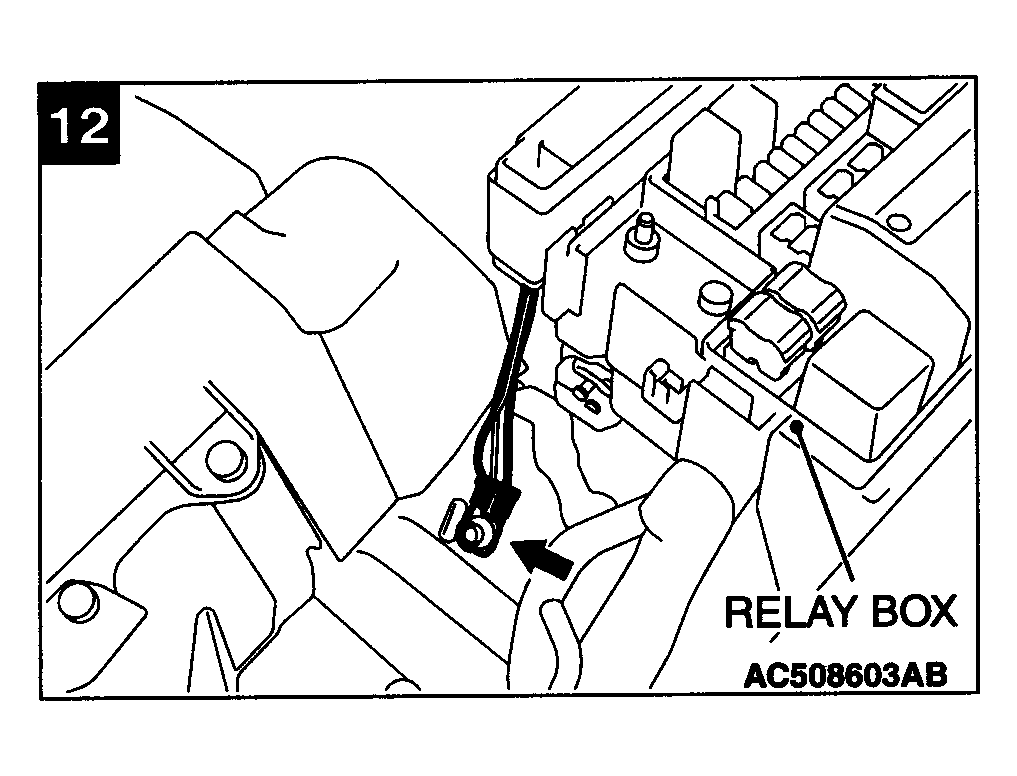

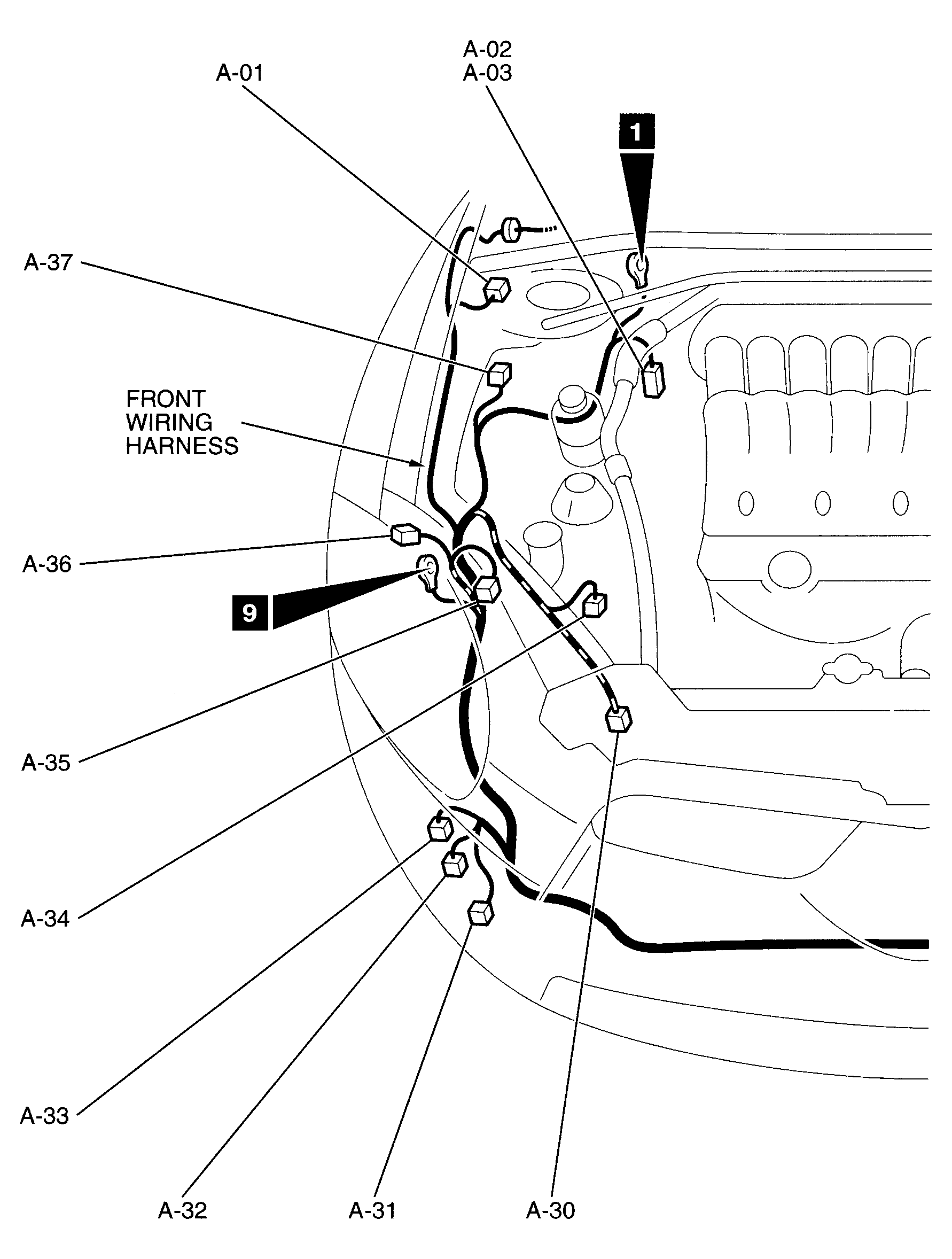

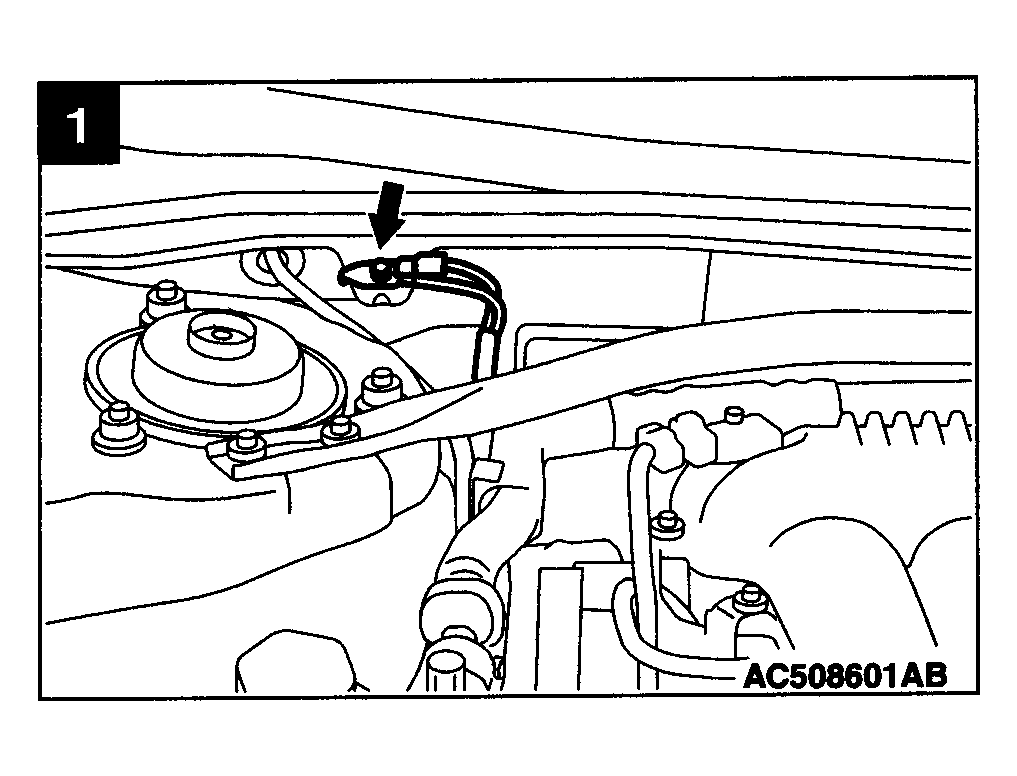

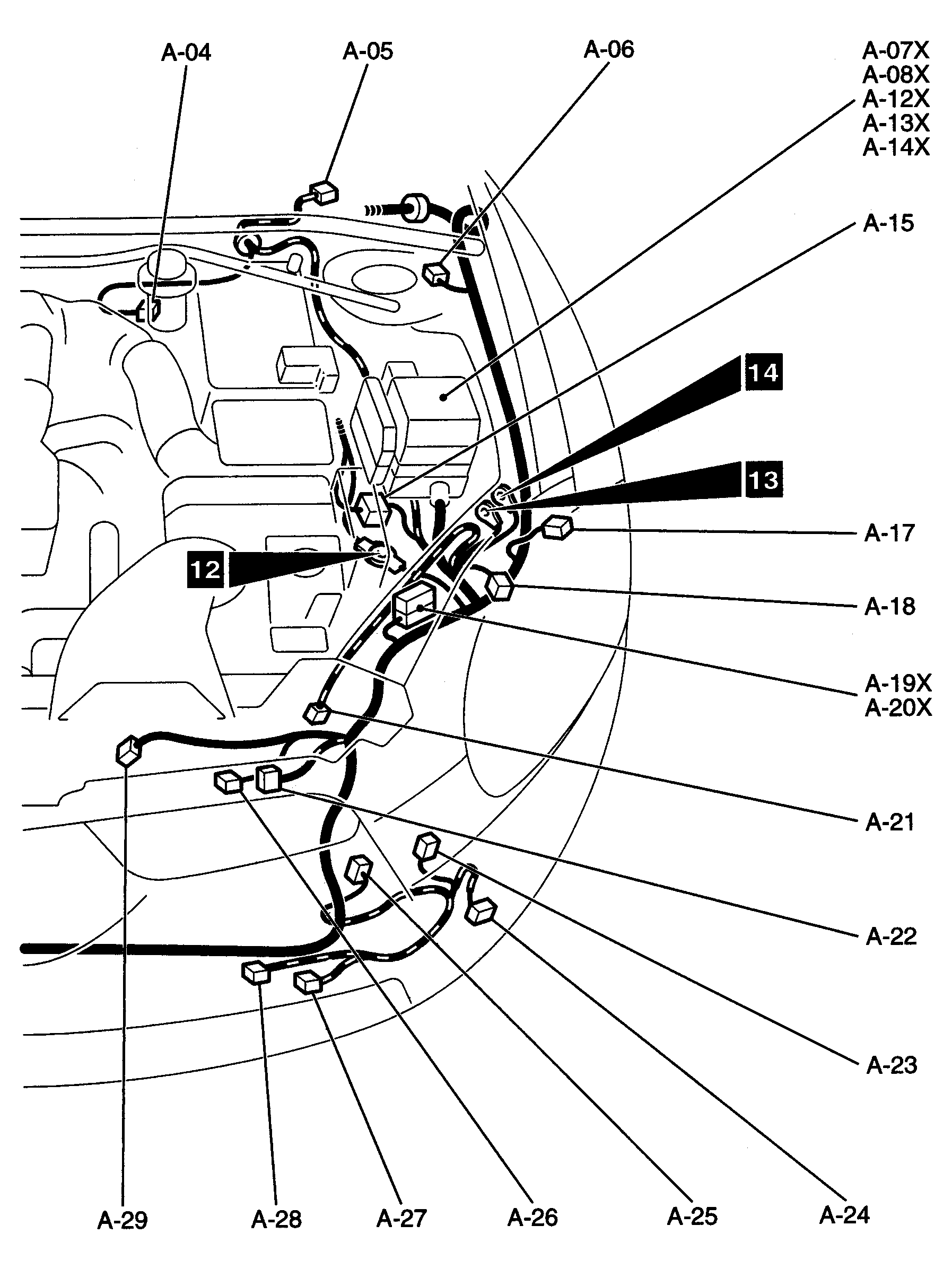

Fig 86: Engine Compartment (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

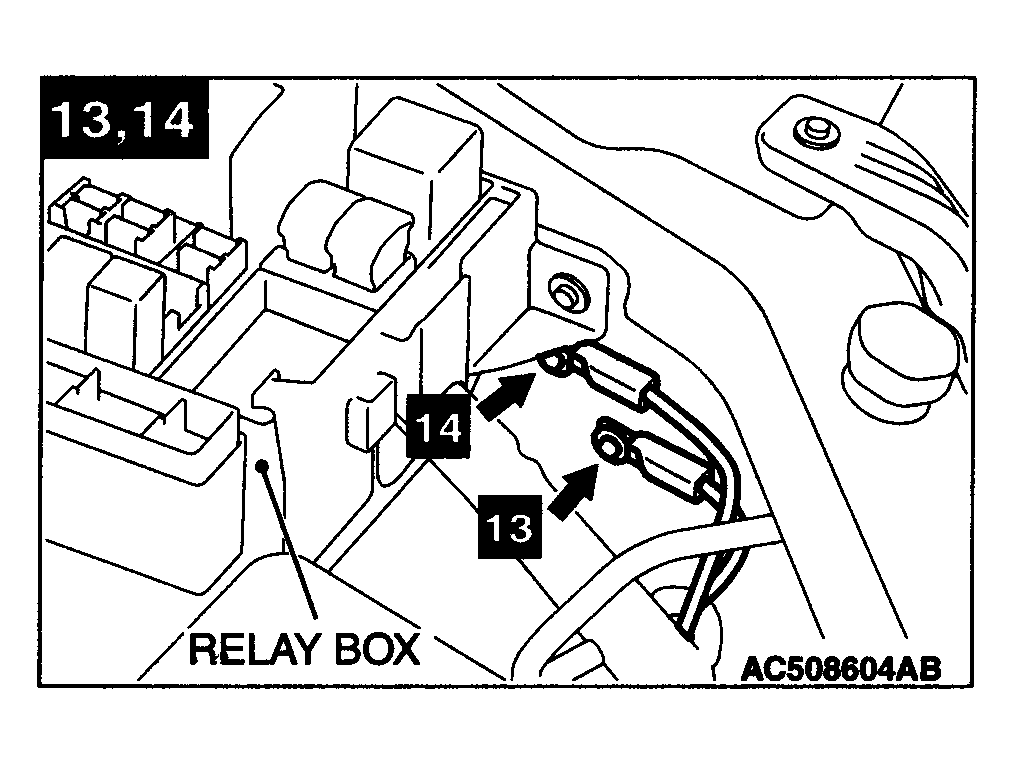

Fig 87: Engine Compartment (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

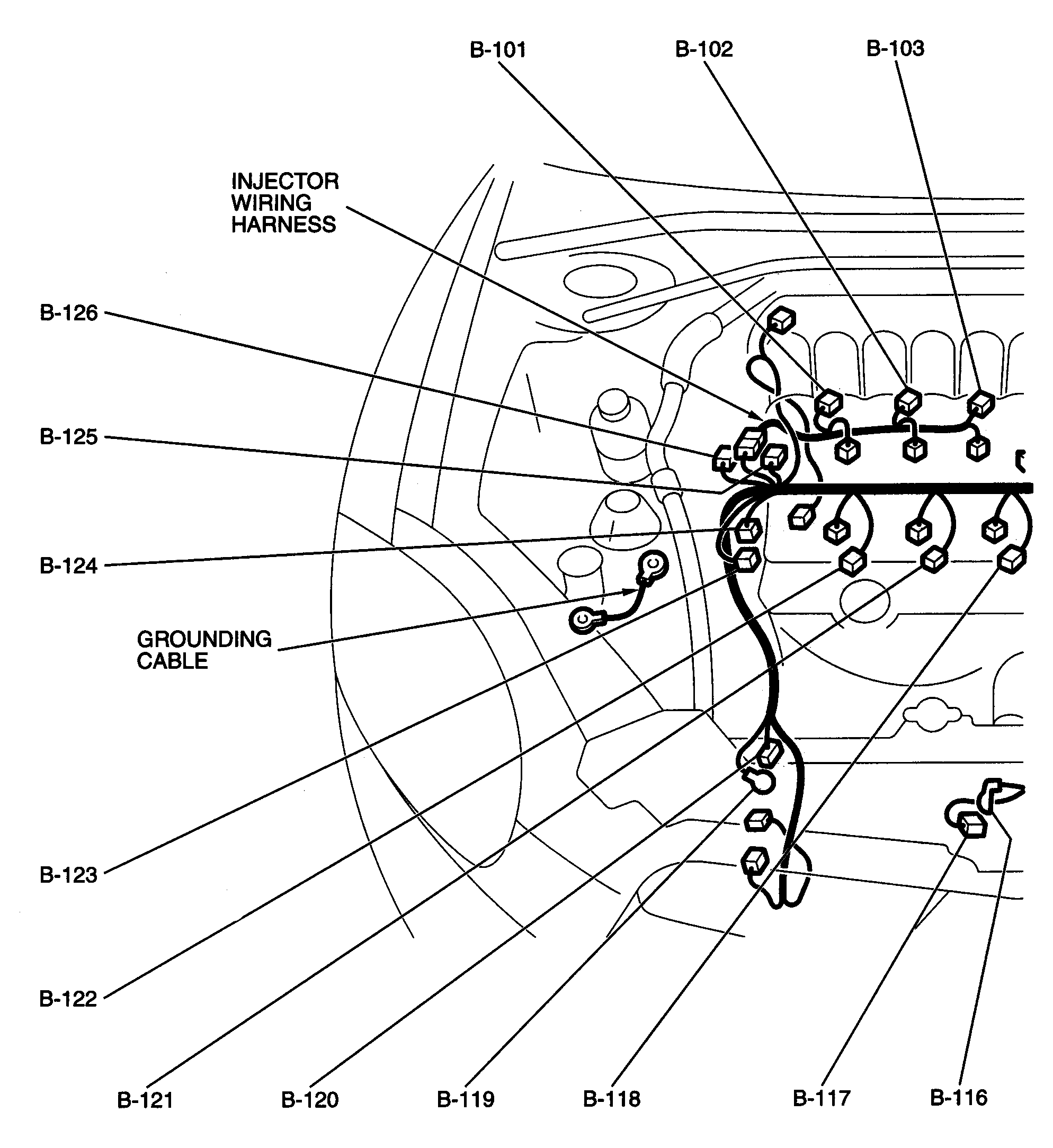

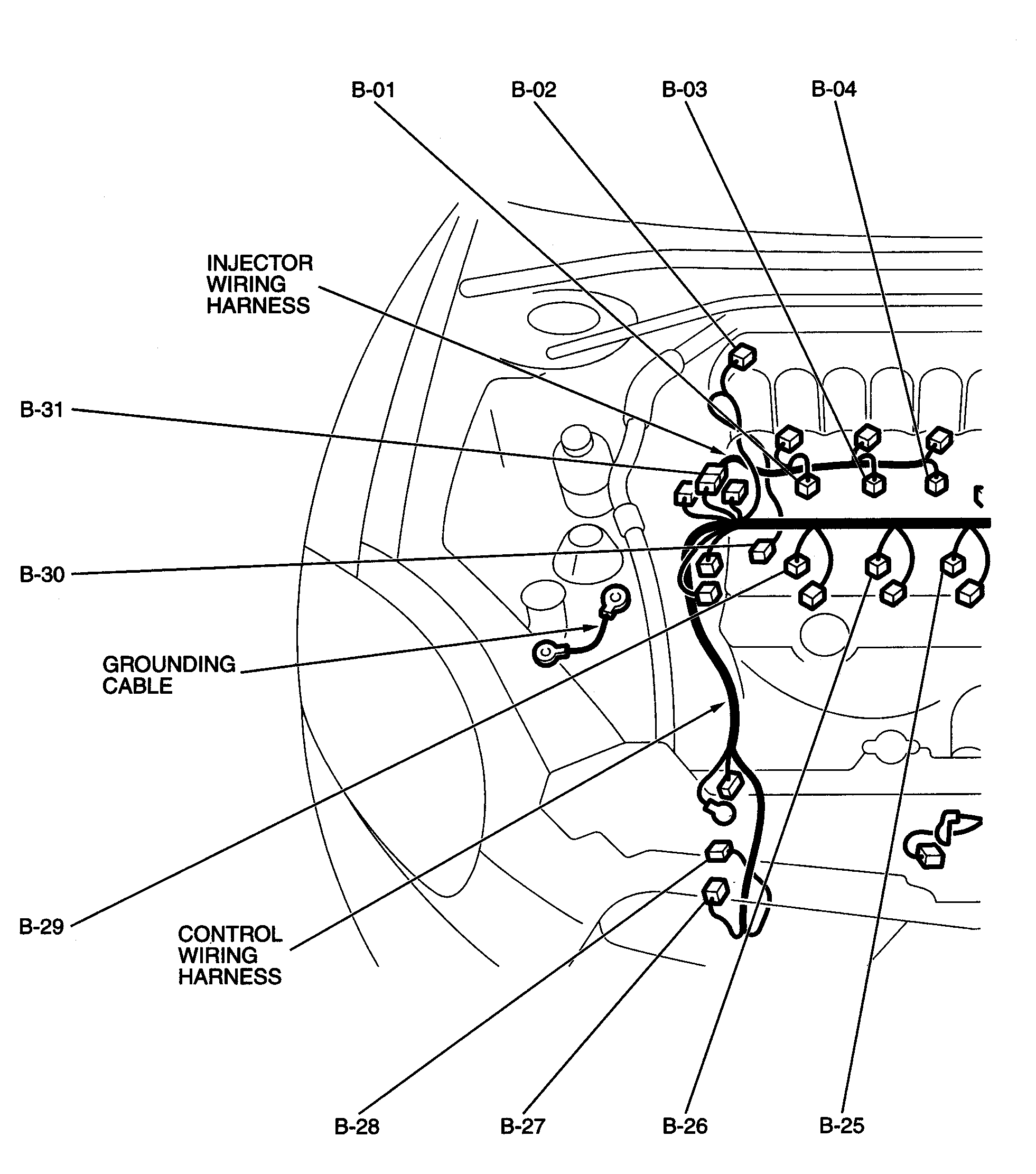

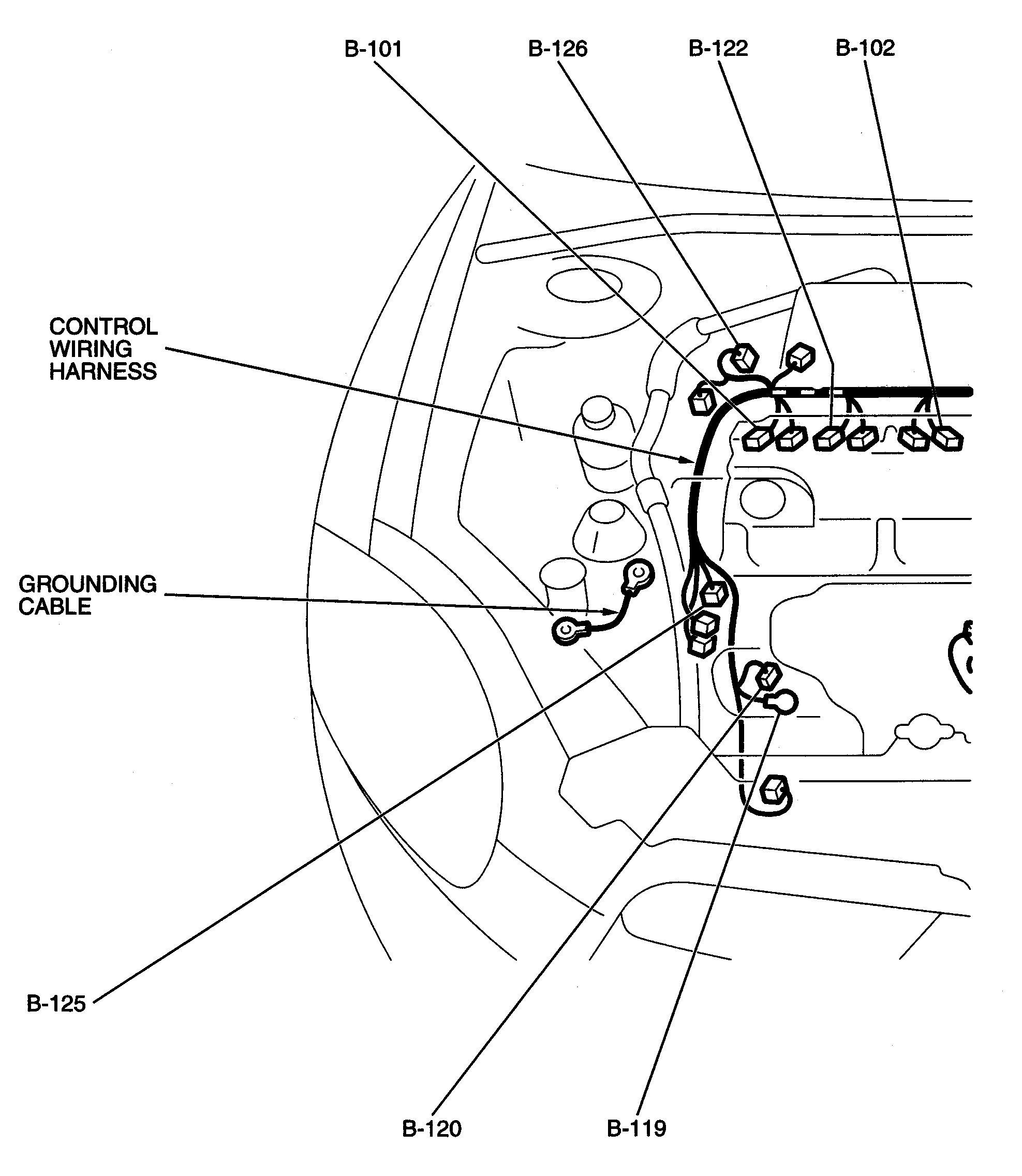

Fig 88: Engine (2.4L) (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 89: Engine (2.4L) (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 90: Engine (2.4L) (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 91: Engine (2.4L) (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

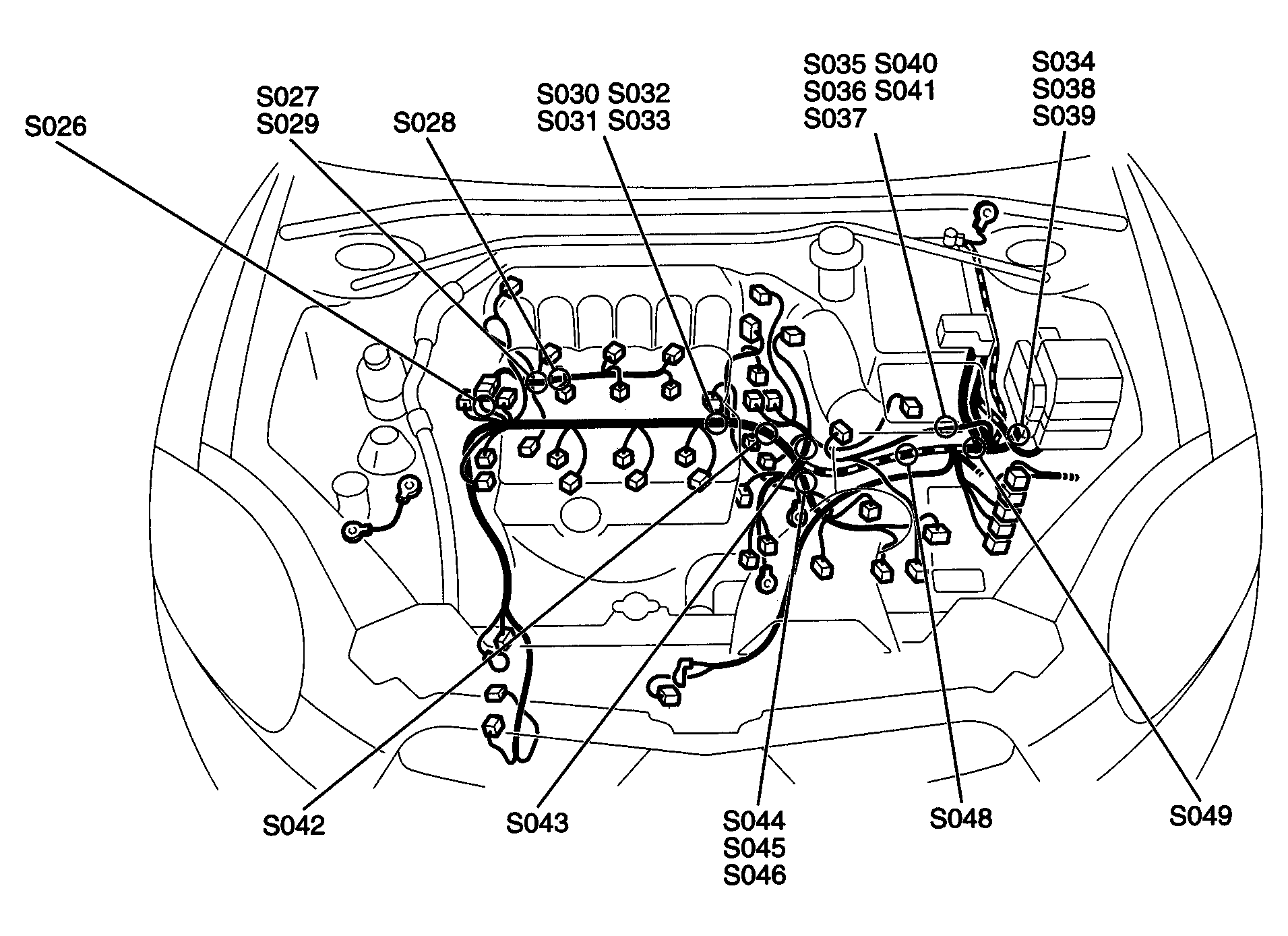

Fig 92: Engine (3.8L) (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 93: Engine (3.8L) (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 94: Engine (3.8L) (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 95: Engine (3.8L) (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

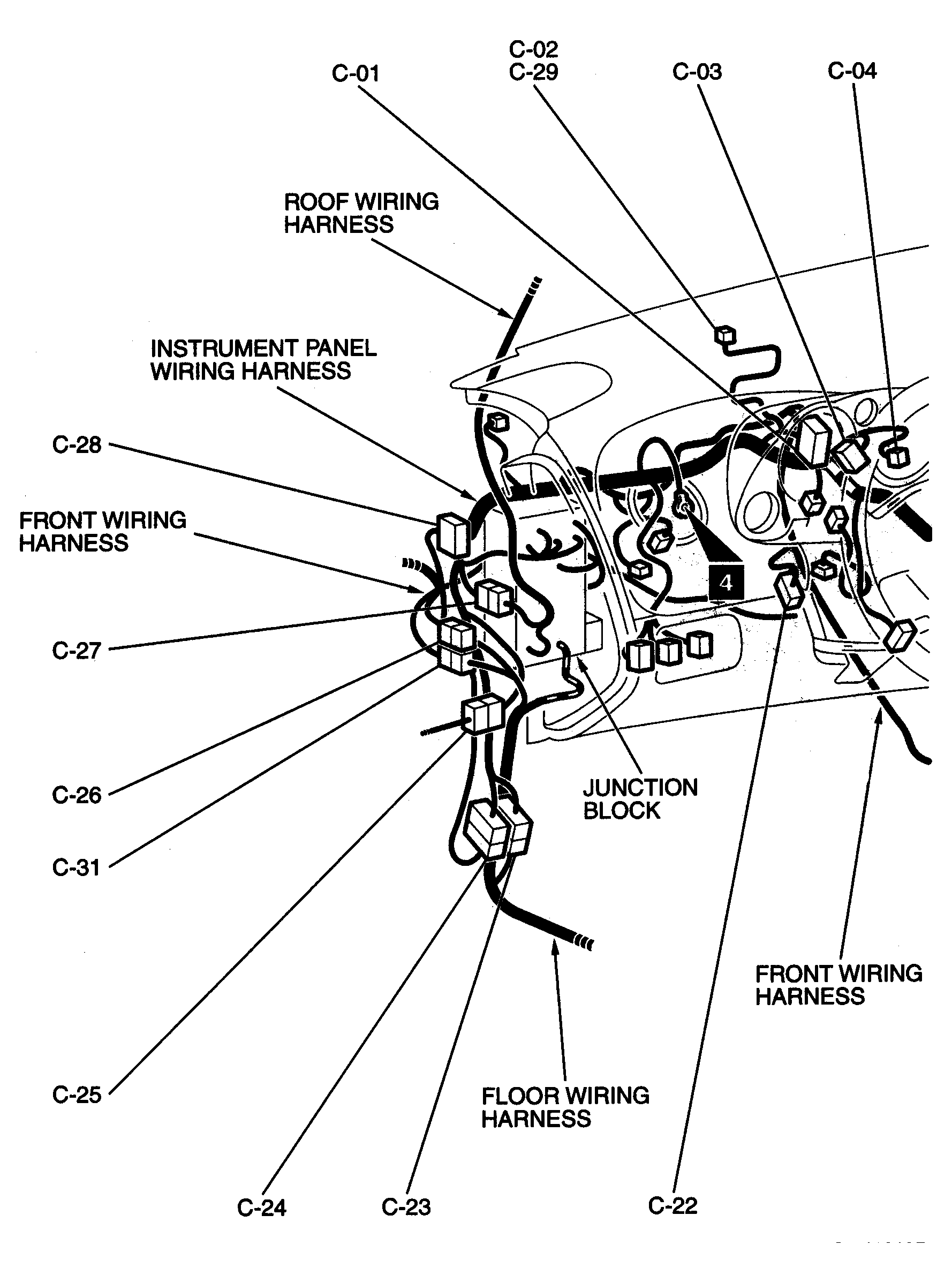

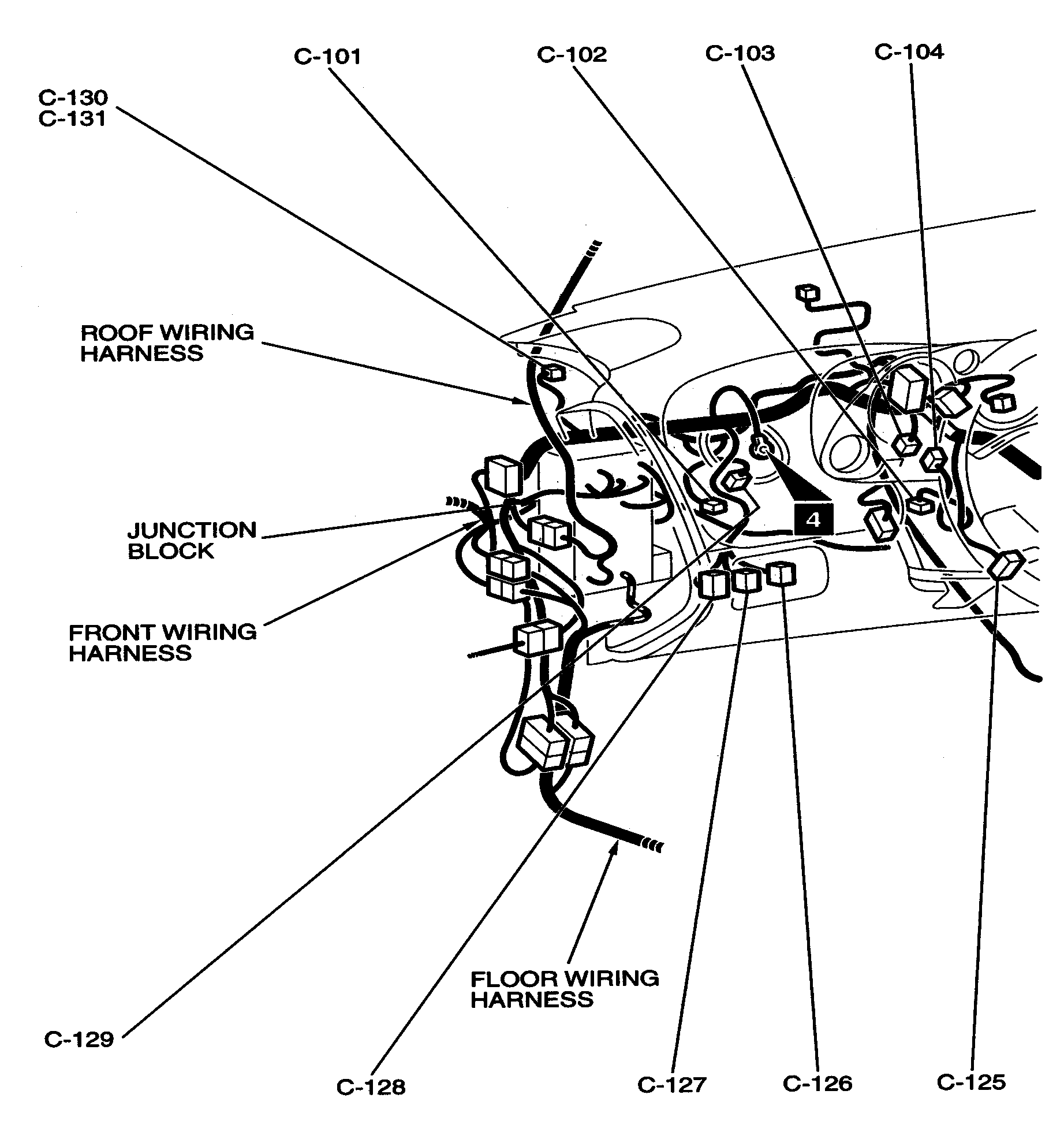

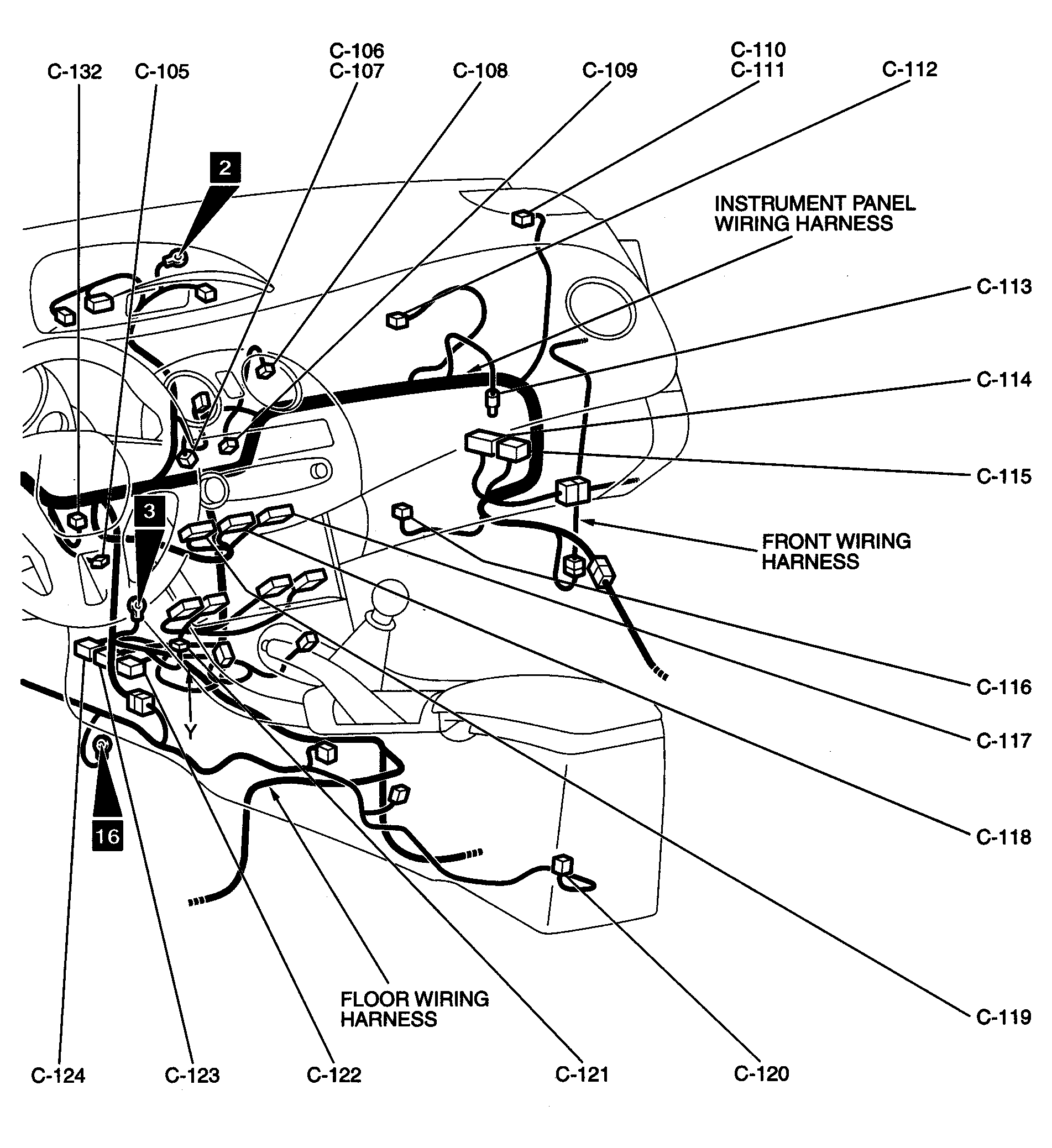

Fig 96: Dash & Center Floor Console (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

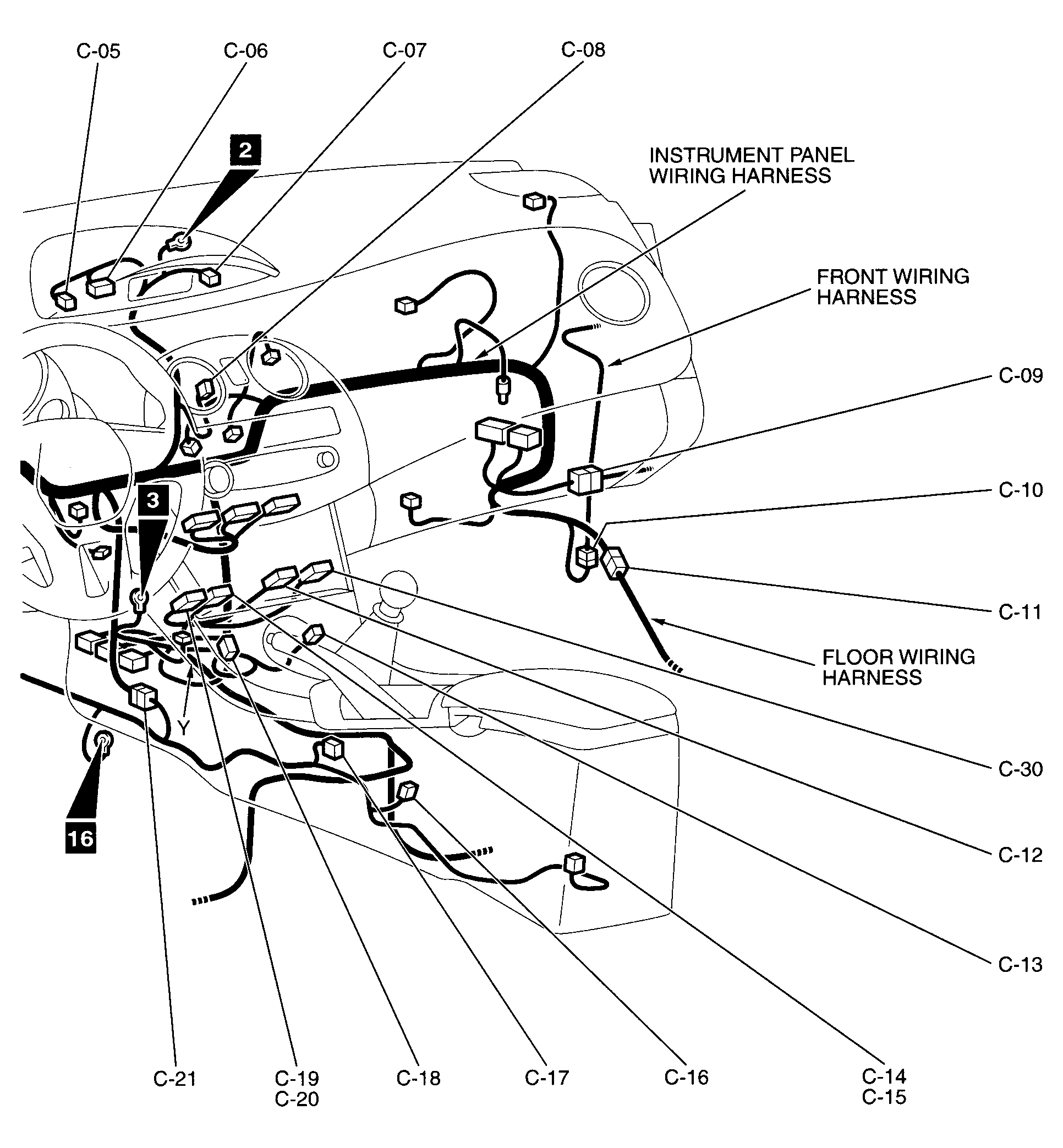

Fig 97: Dash & Center Floor Console (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 98: Dash & Center Floor Console (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 99: Dash & Center Floor Console (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

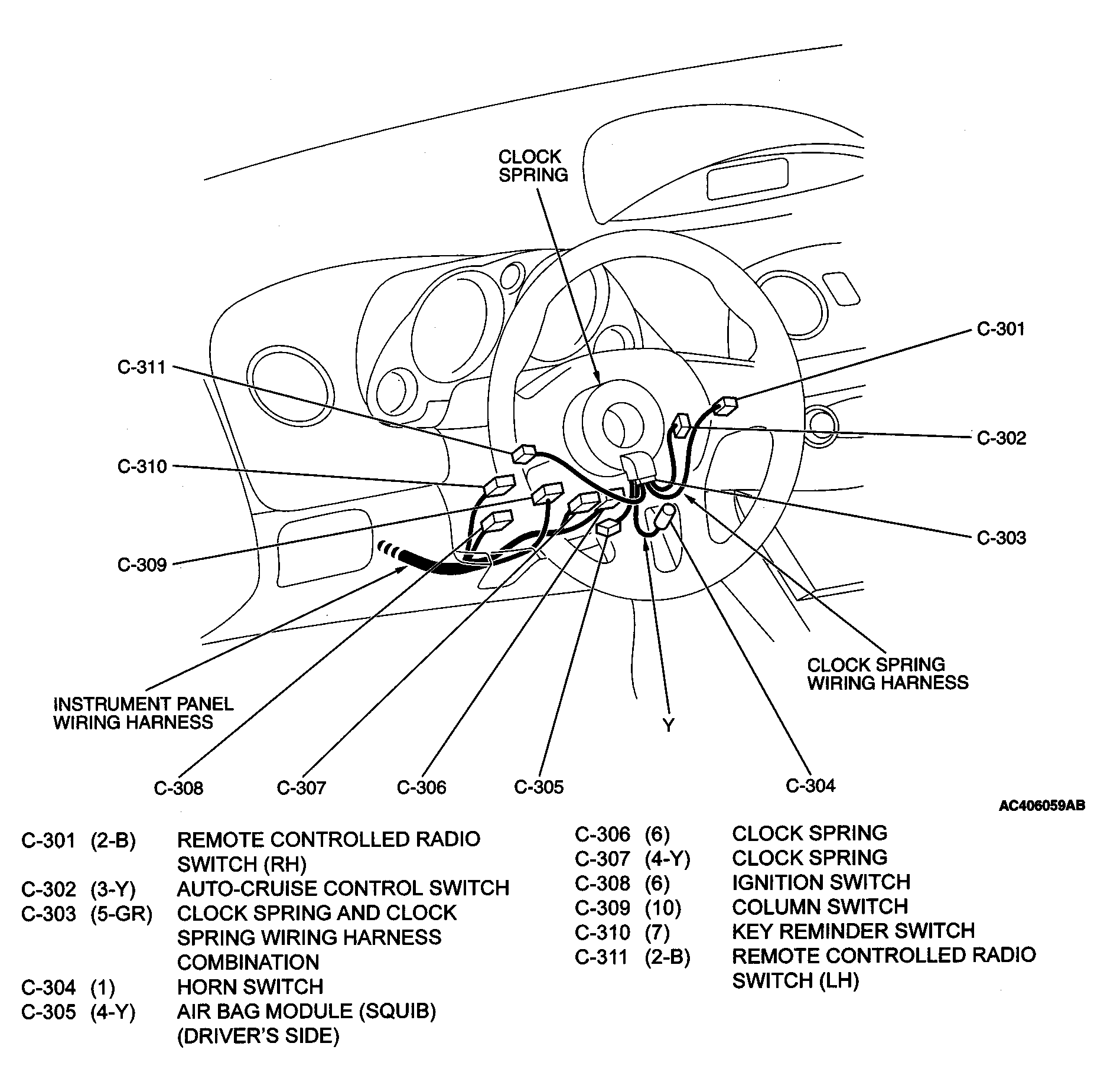

Fig 100: Steering Column
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

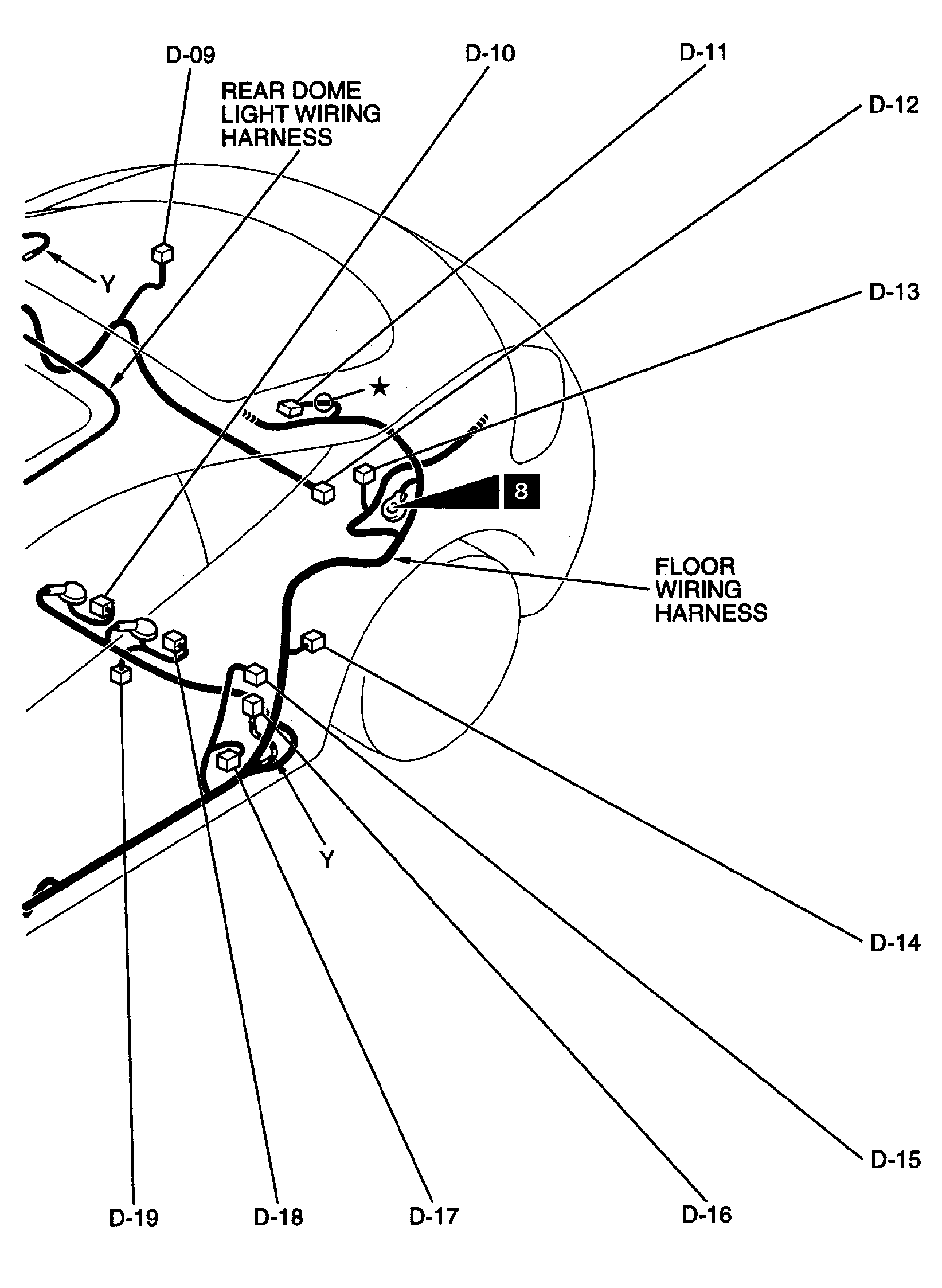

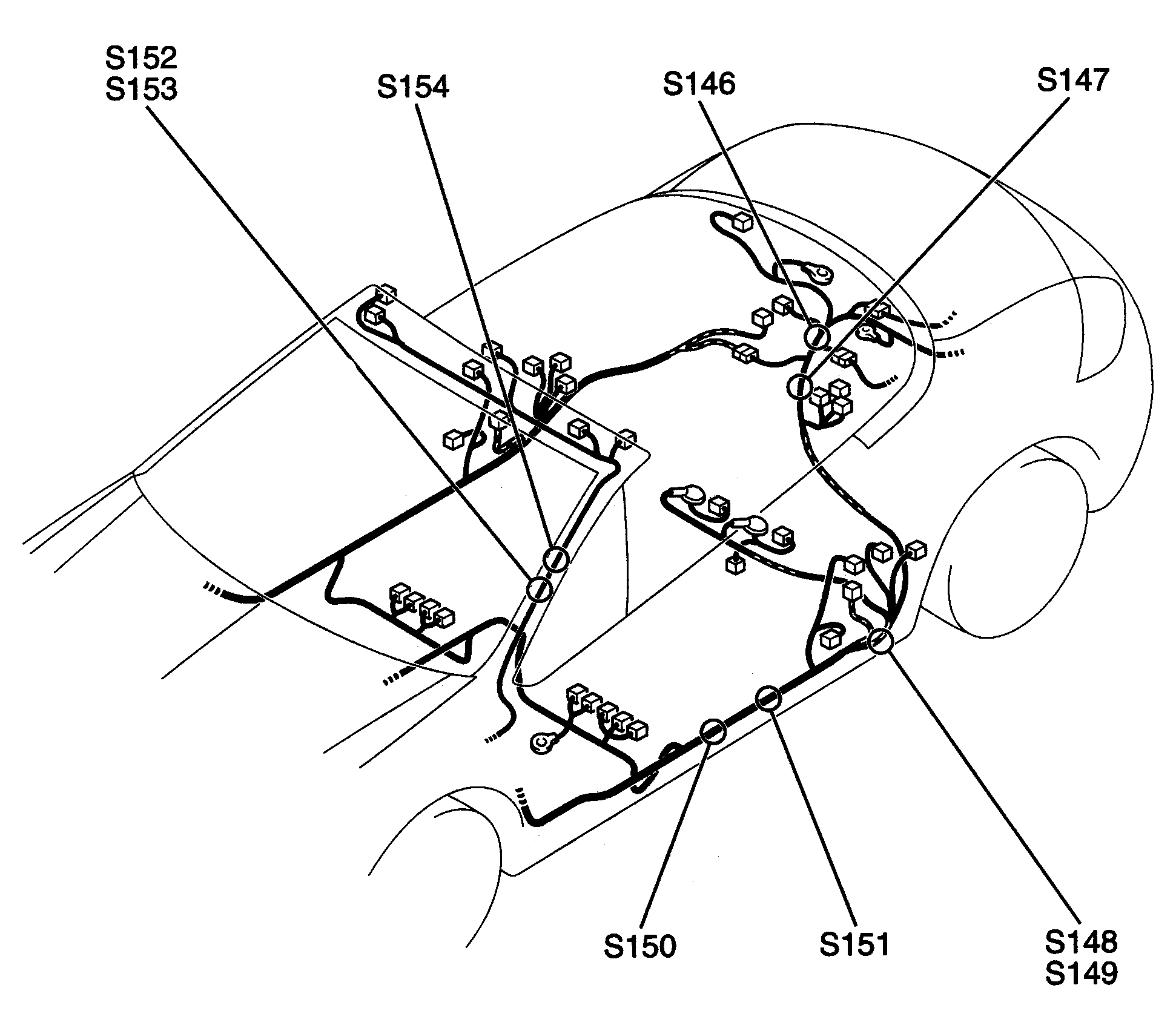

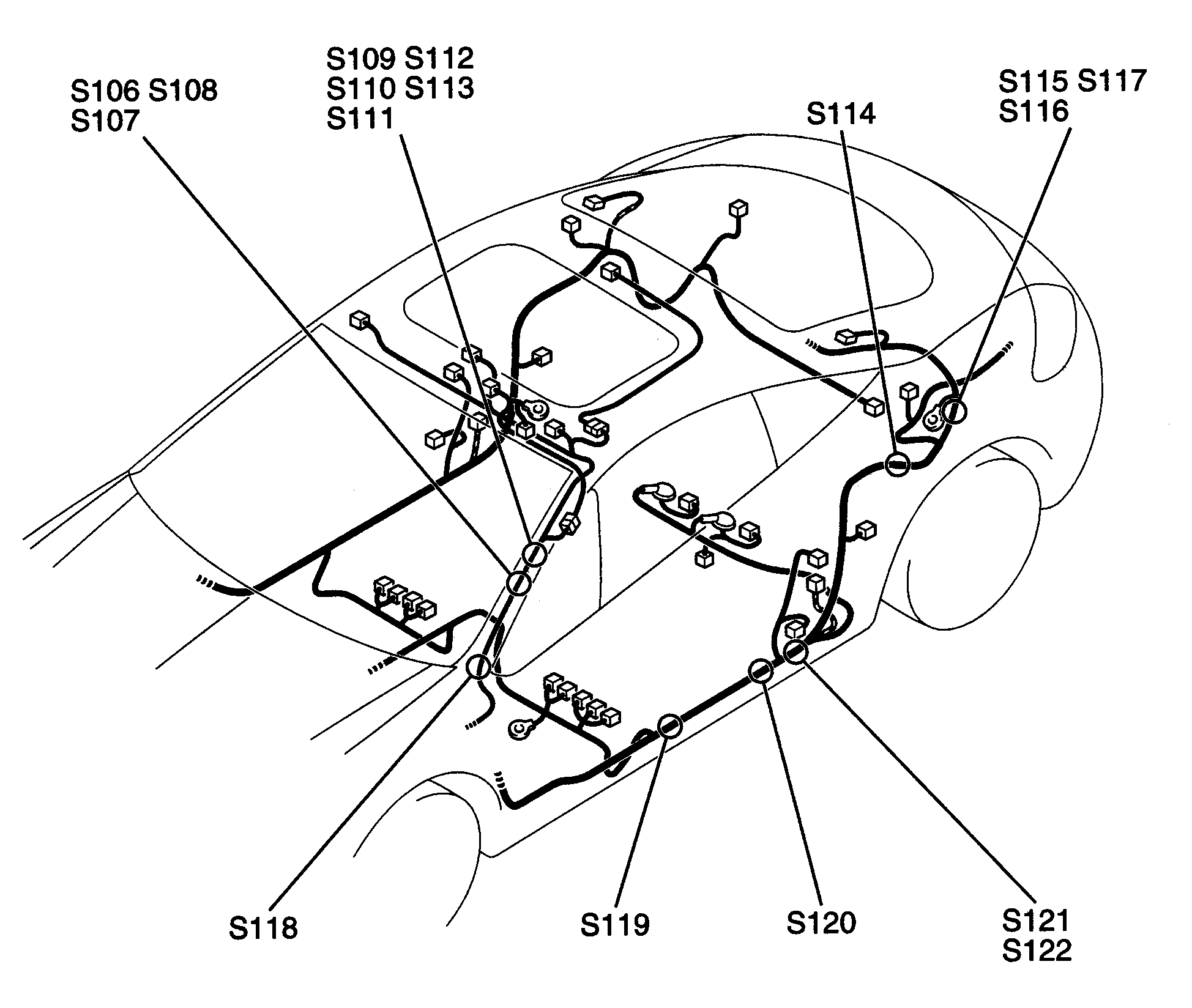

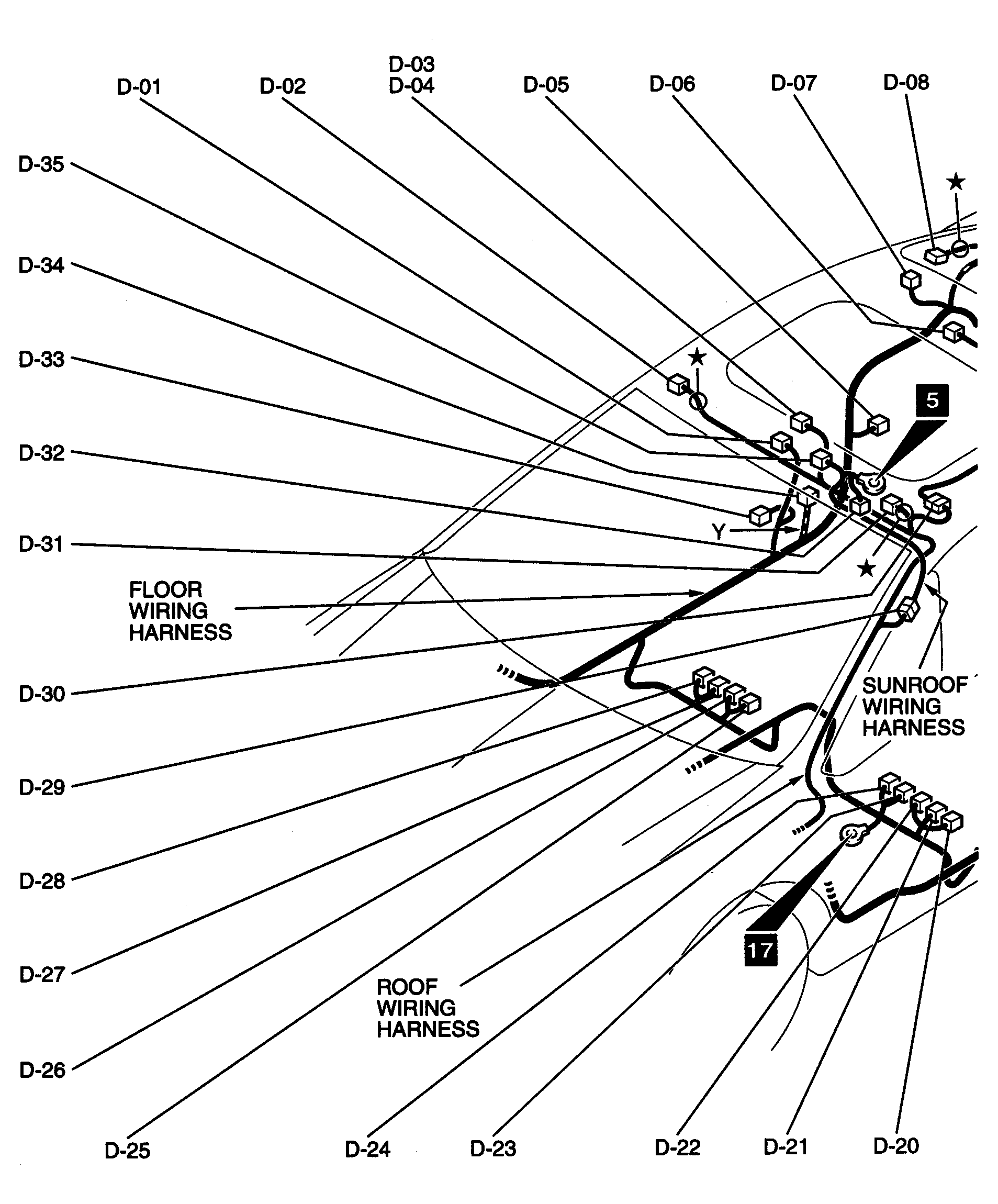

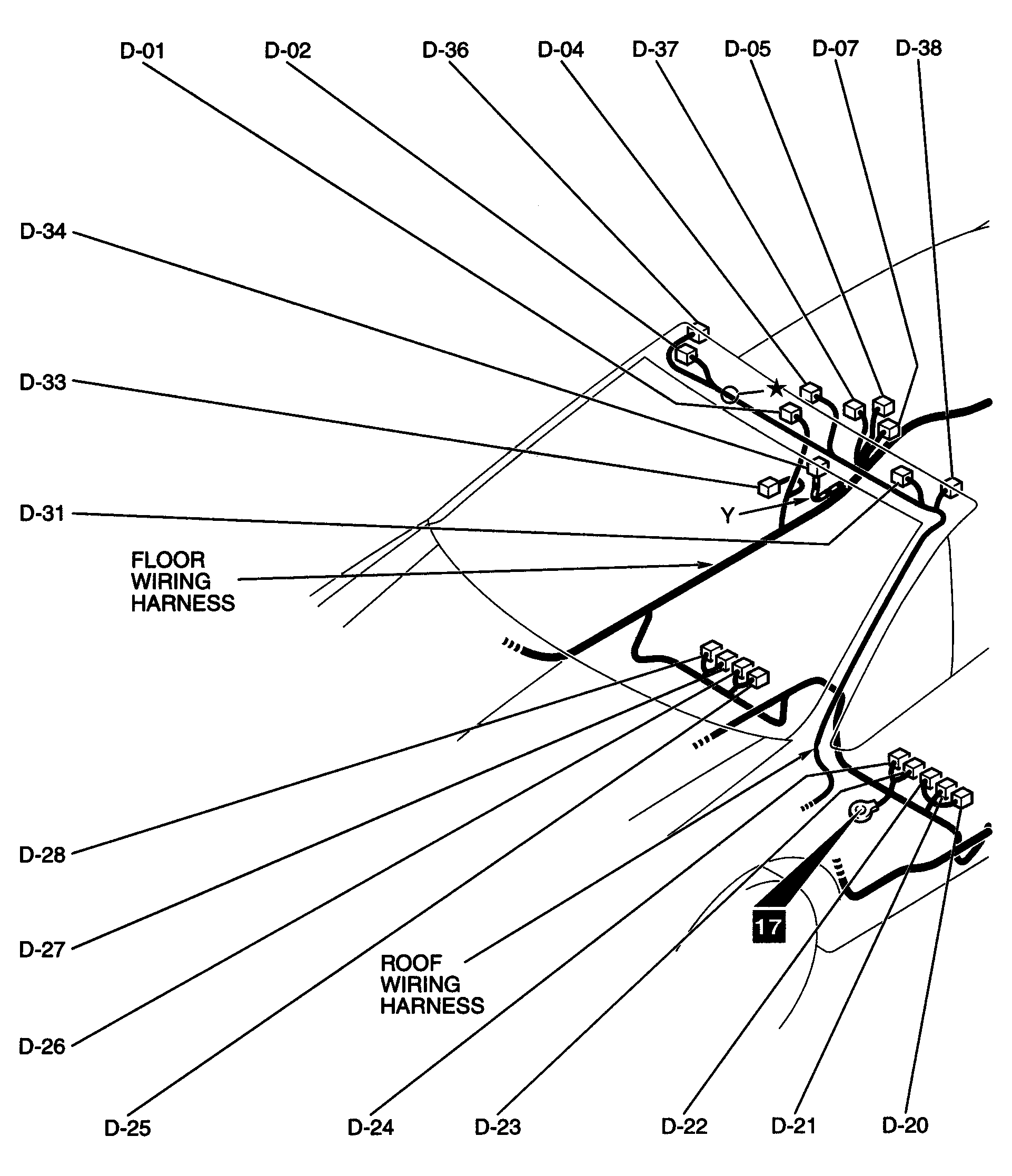

Fig 101: Floor & Roof Of Vehicle (Coupe) (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 102: Floor & Roof Of Vehicle (Coupe) (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

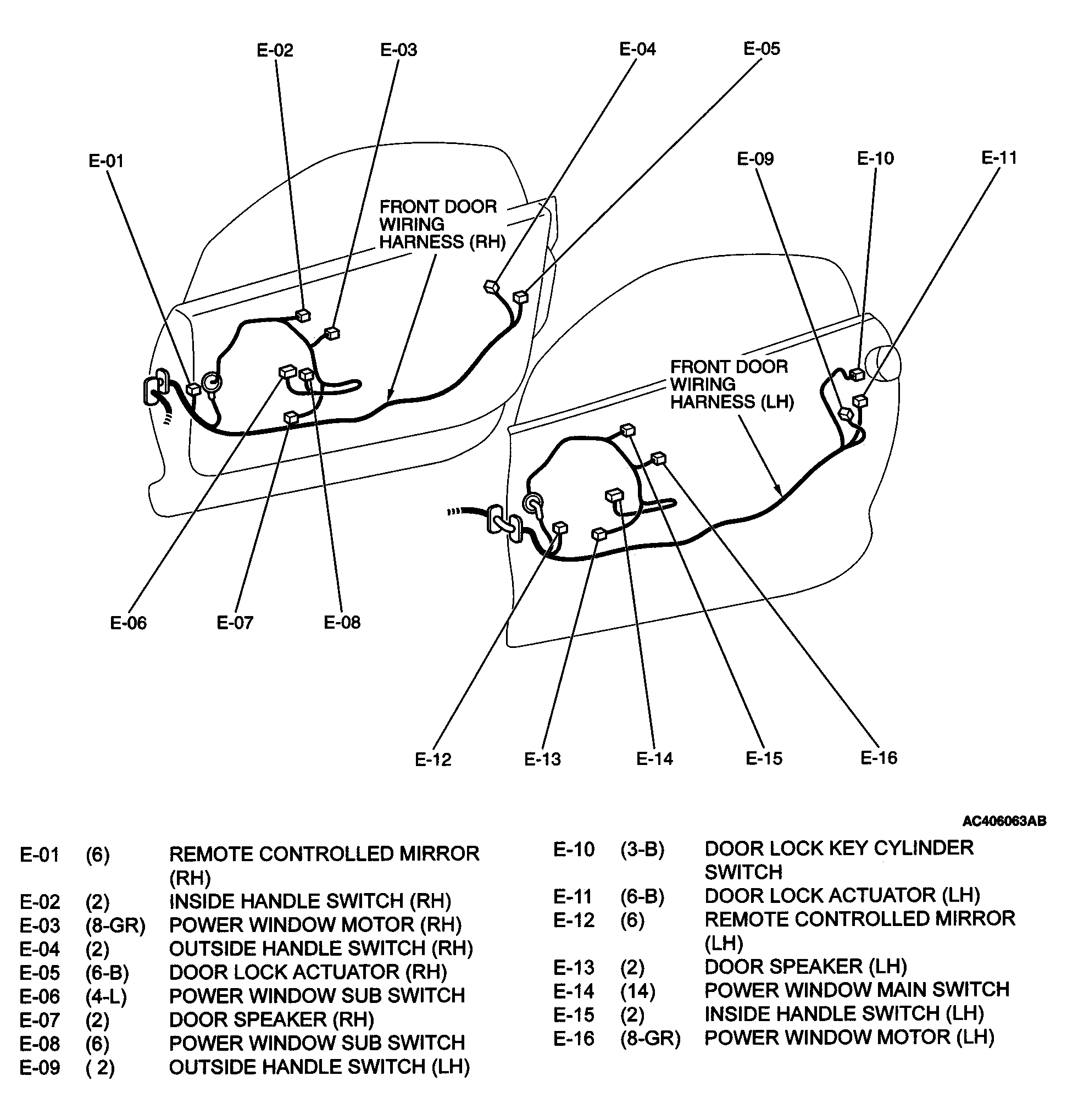

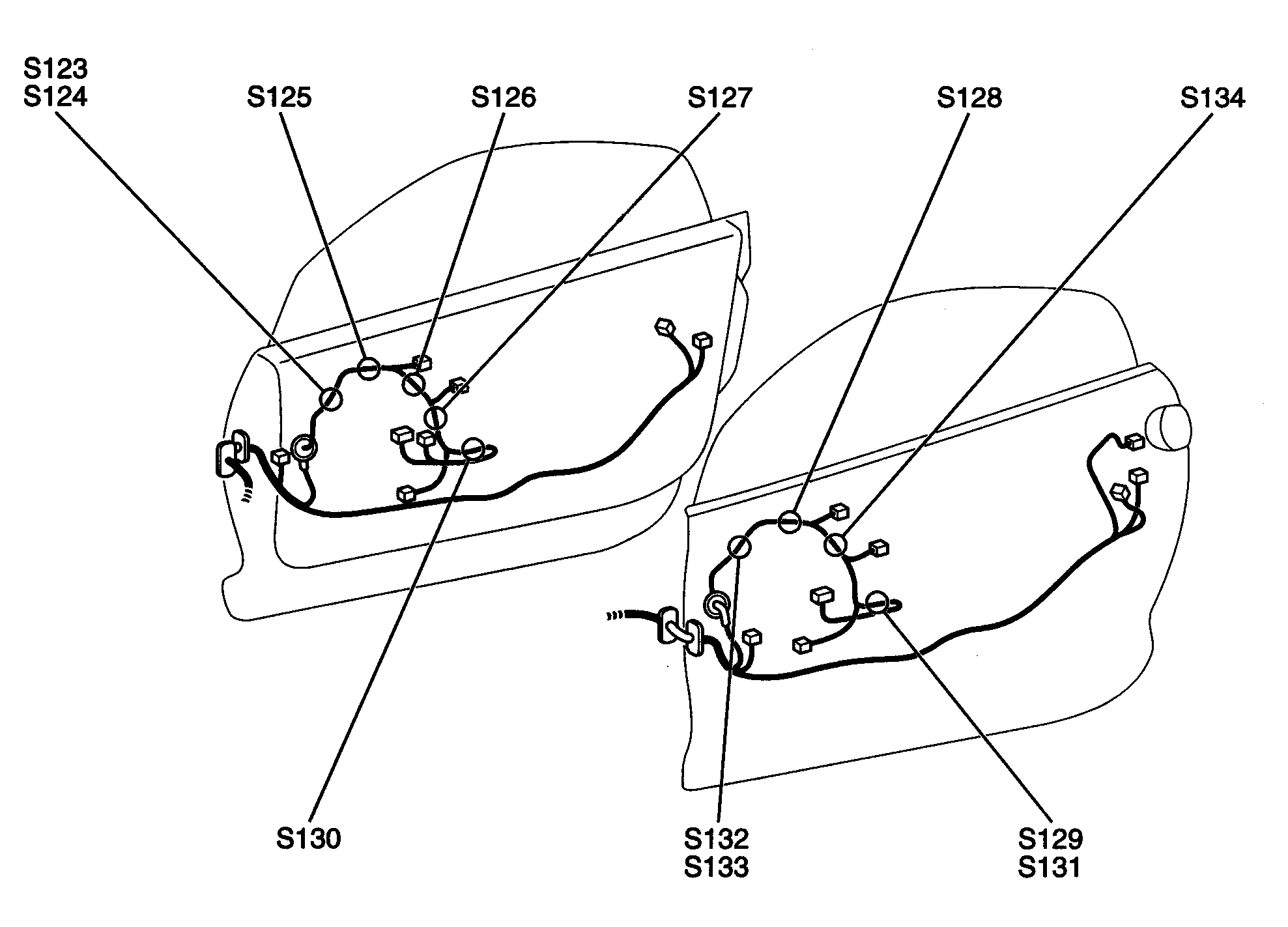

Fig 103: Front Doors
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

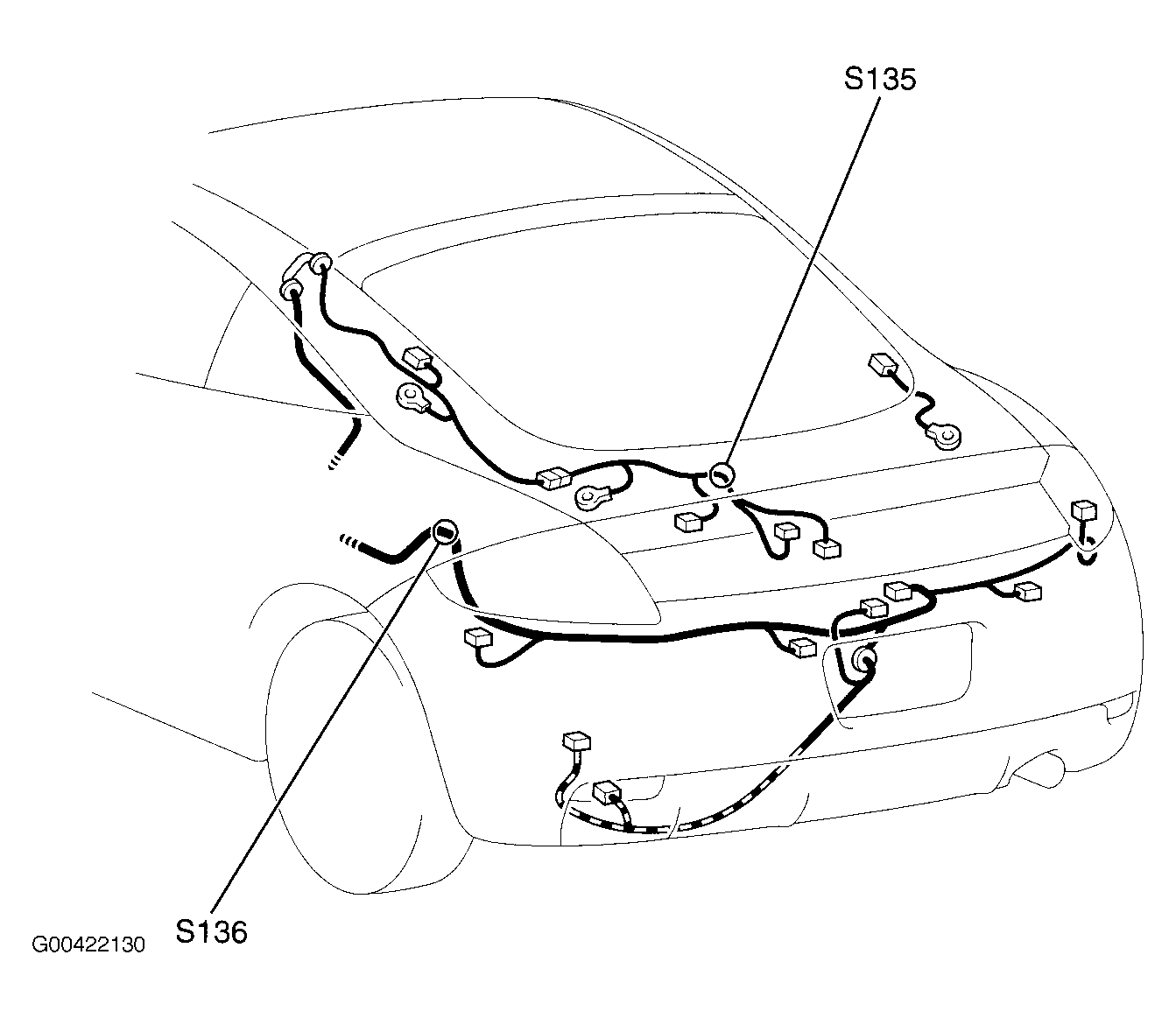

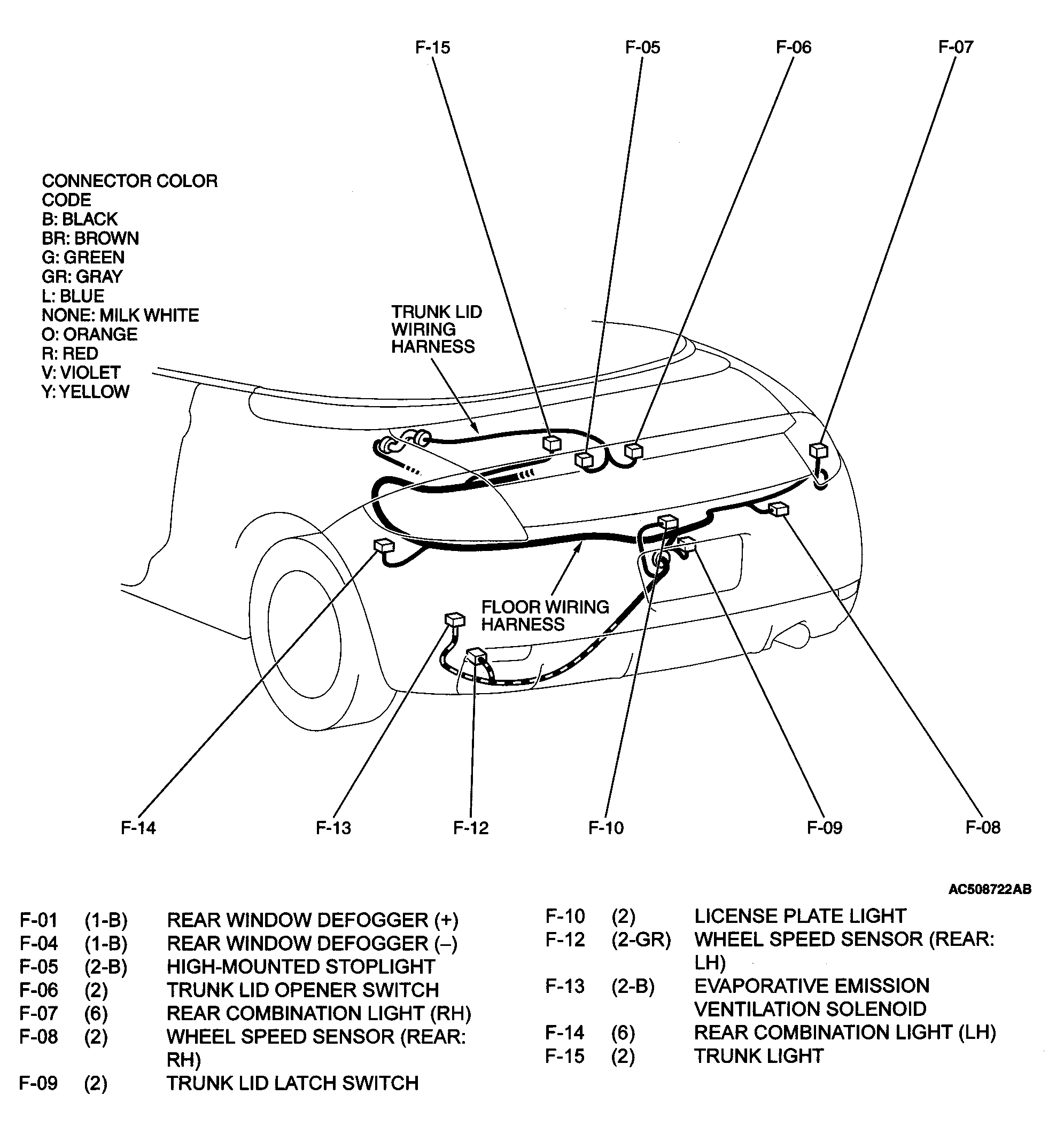

Fig 104: Rear Of Vehicle (Coupe)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

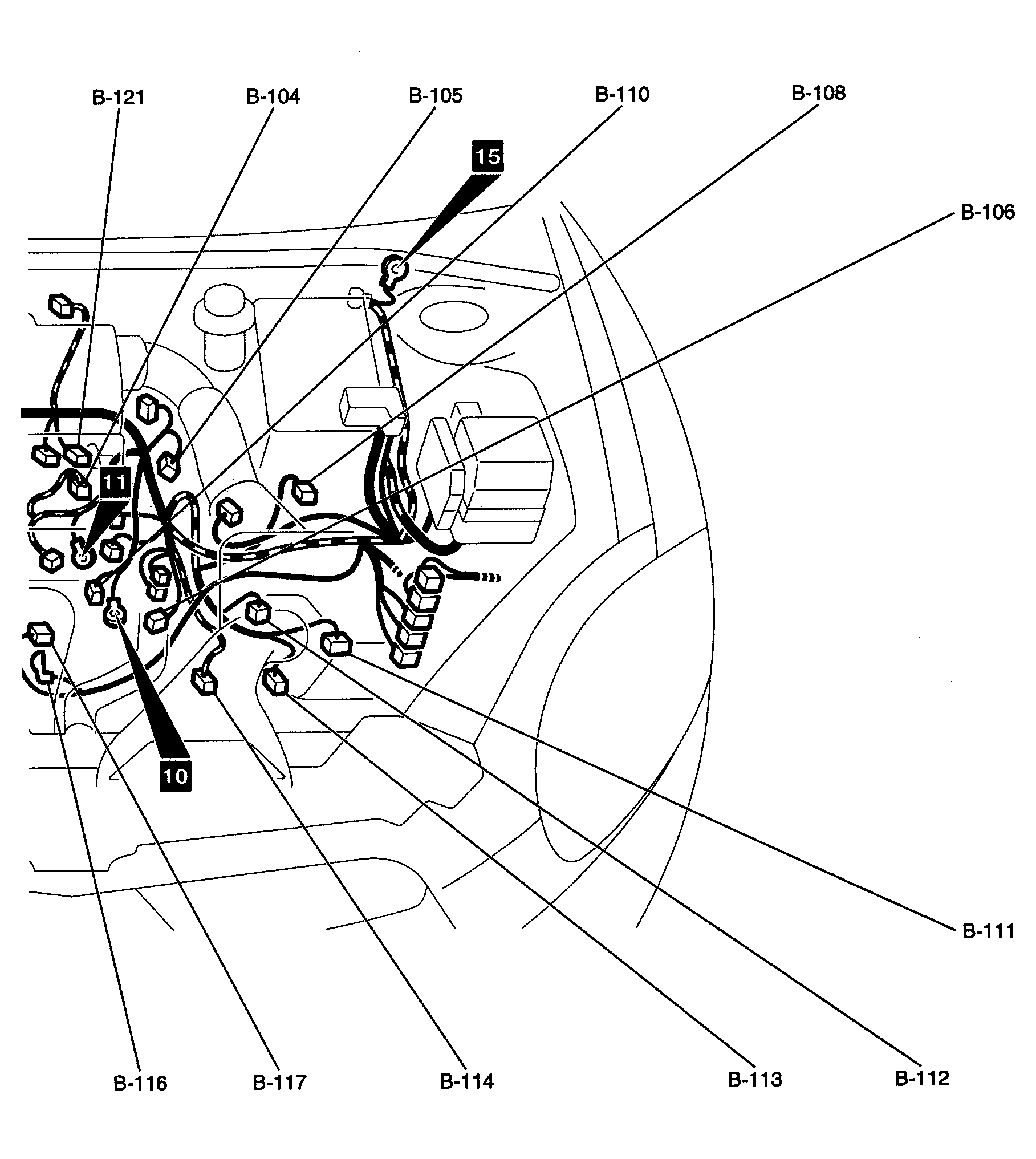

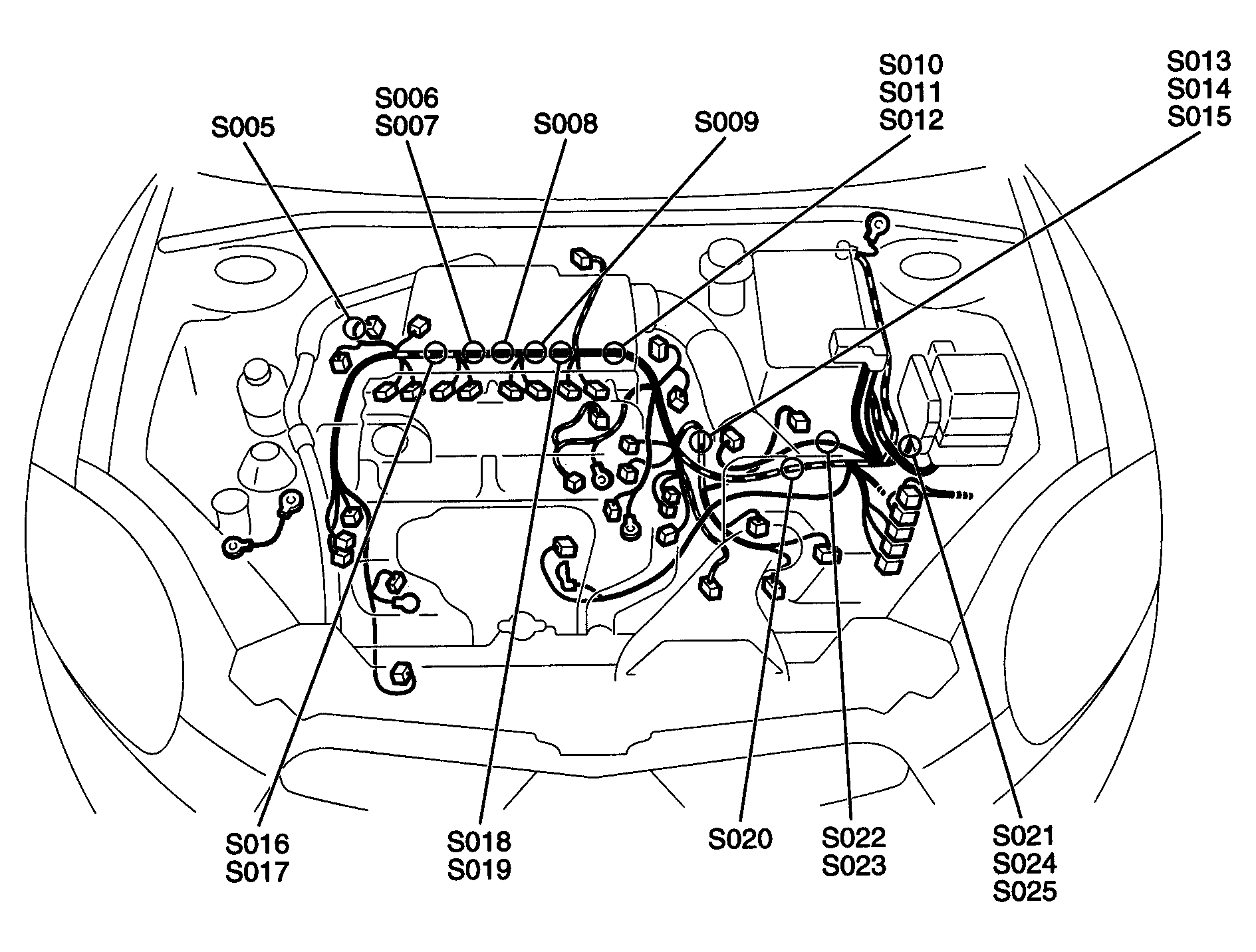

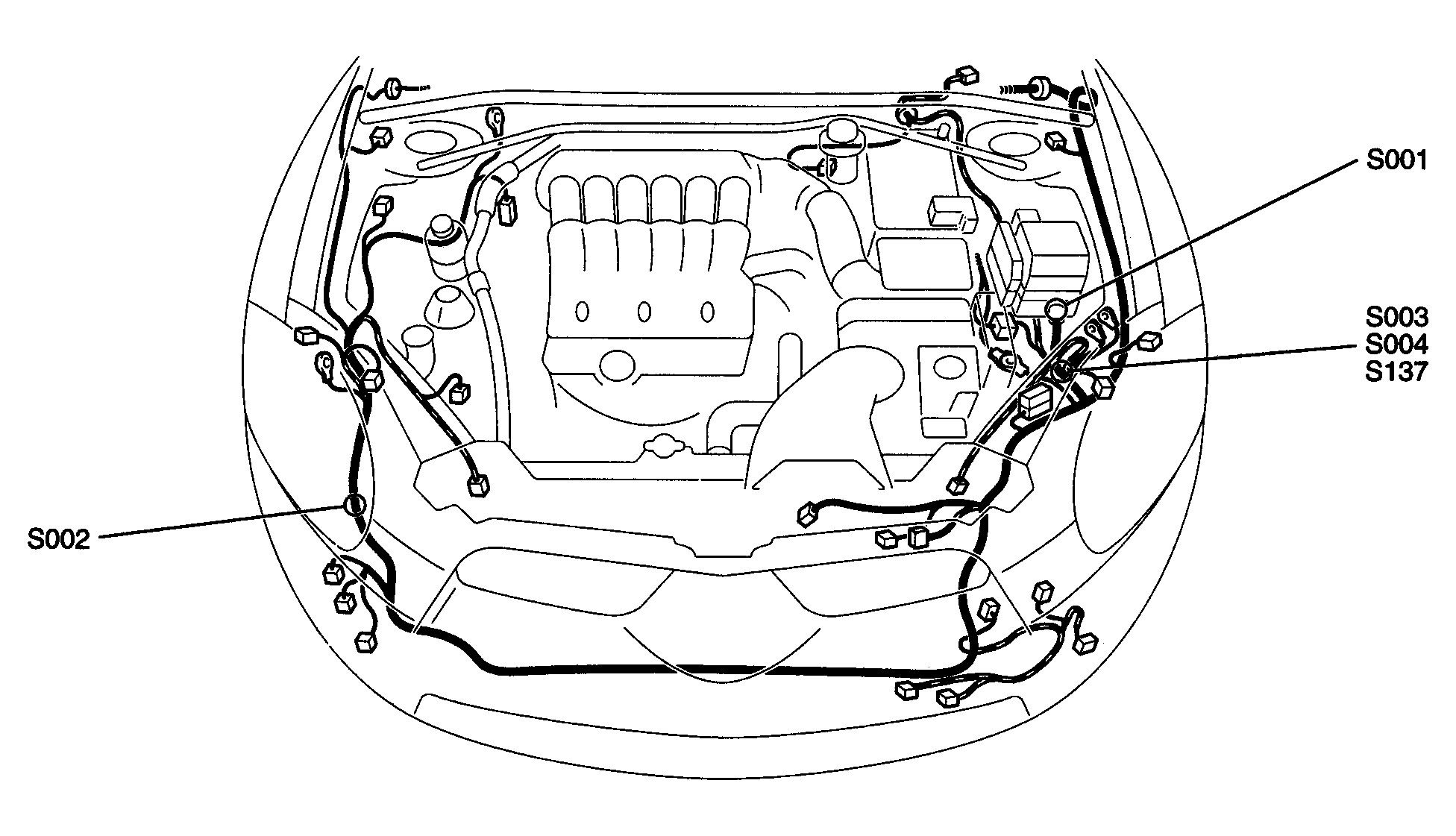

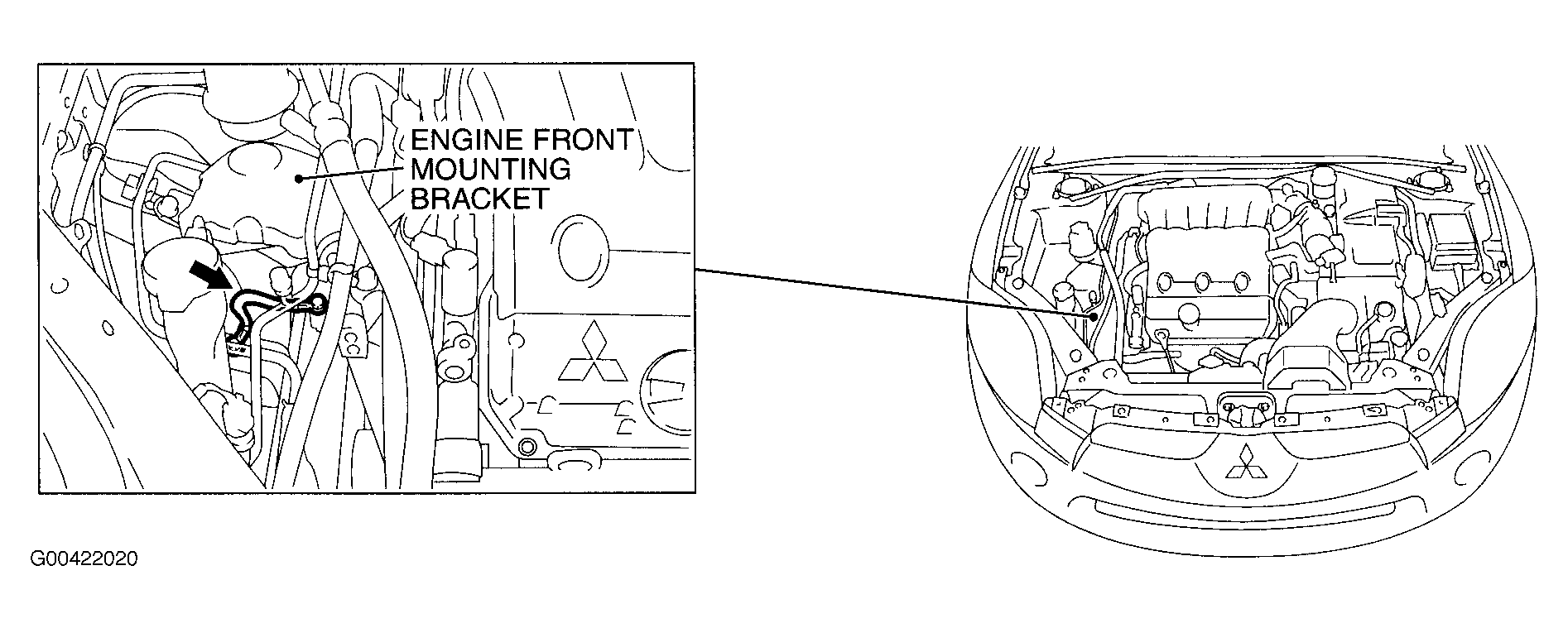

Fig 105: Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 106: Engine & Transaxle (2.4L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 107: Engine & Transaxle (3.8L)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

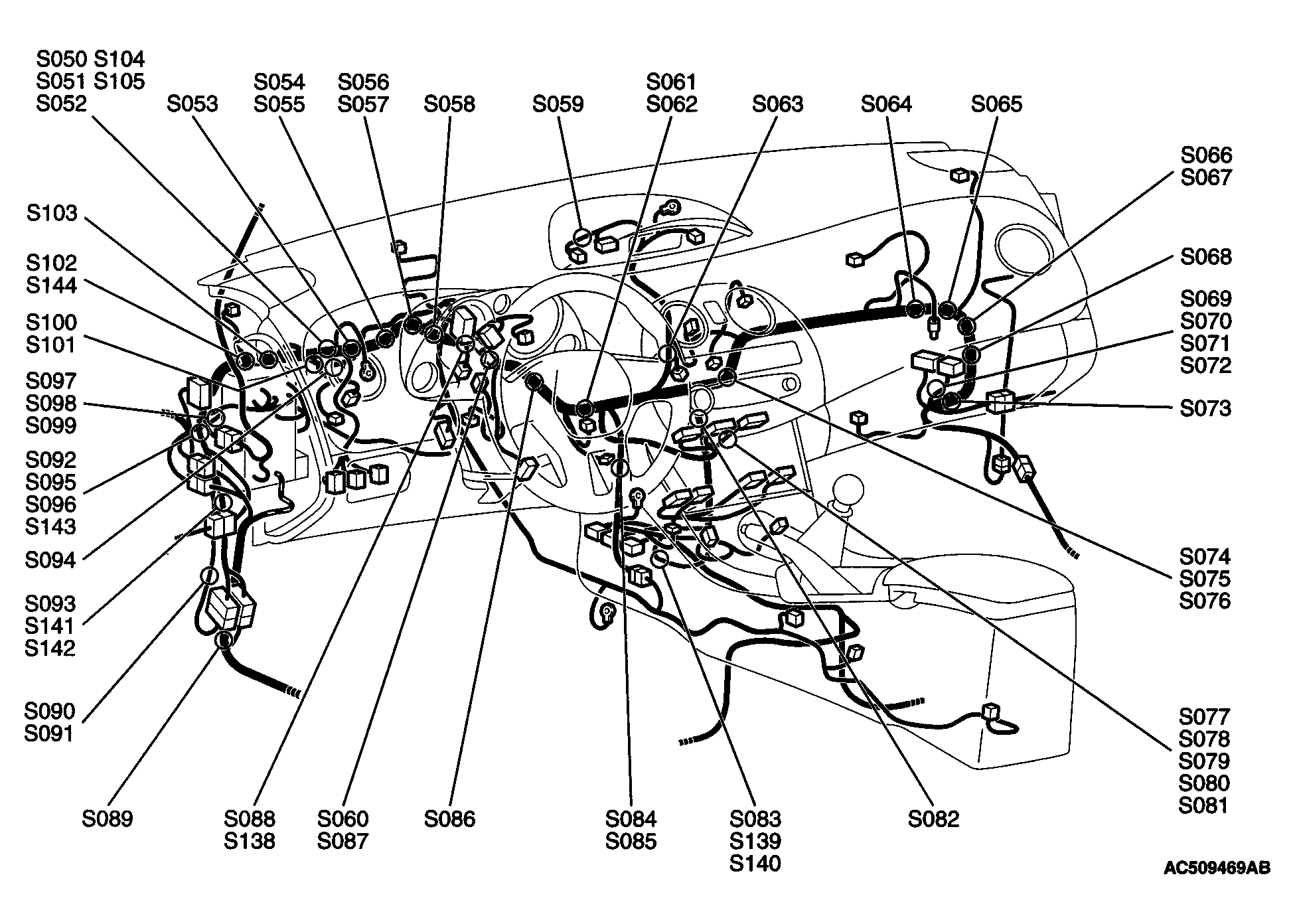

Fig 108: Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 109: Floor & Roof (Coupe)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 110: Doors
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 111: Luggage Compartment (Coupe)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

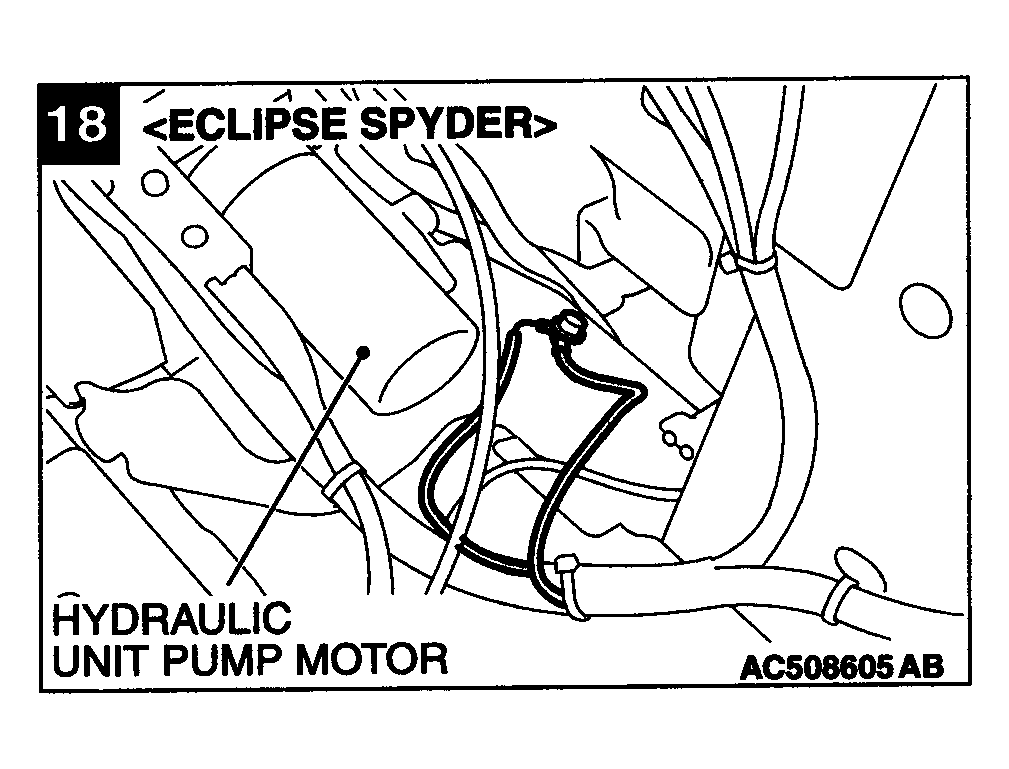

Fig 112: Left Rear Of Engine Compartment (Convertible)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

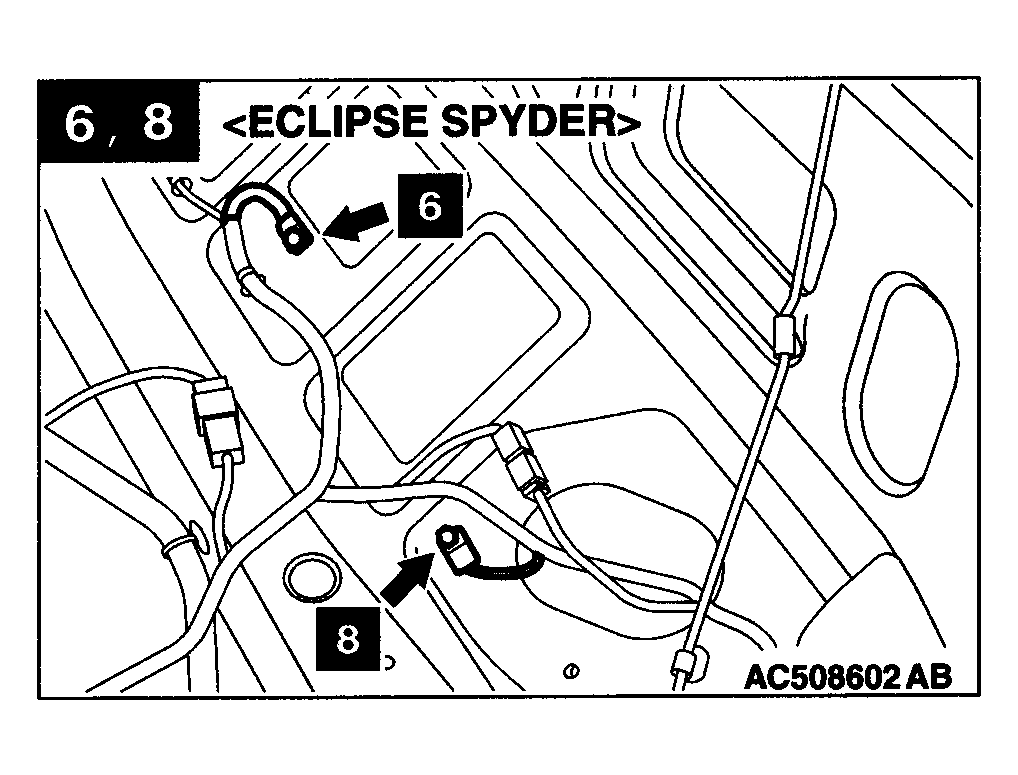

Fig 113: Luggage Compartment (Convertible)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 114: Left Rear Of Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

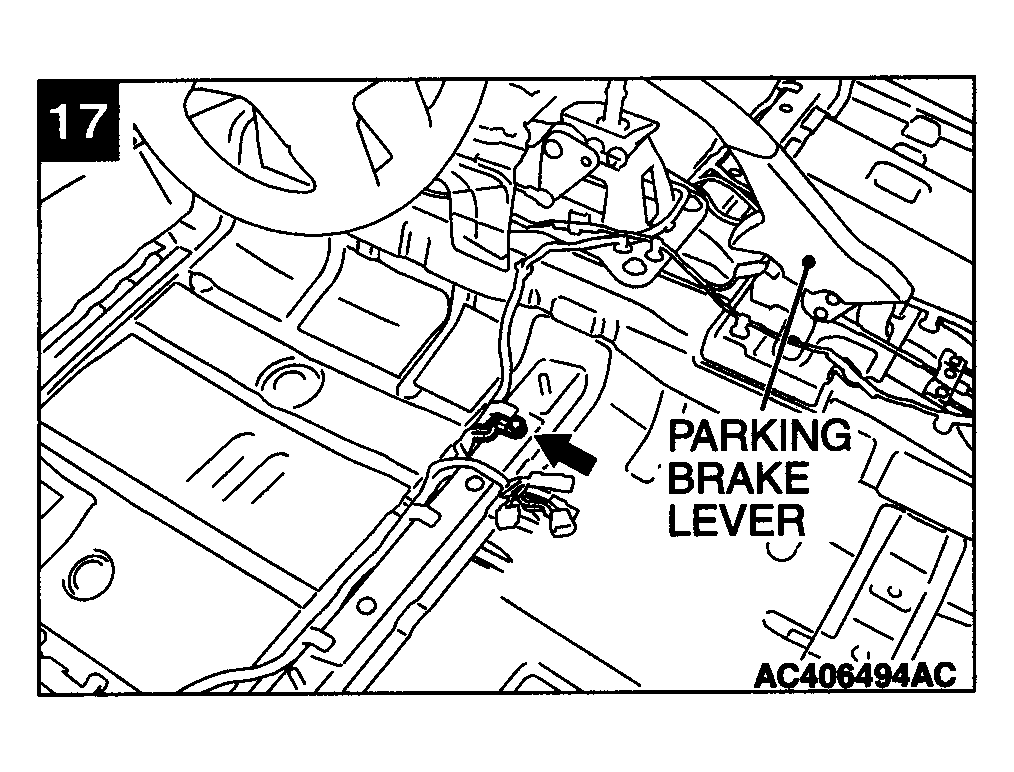

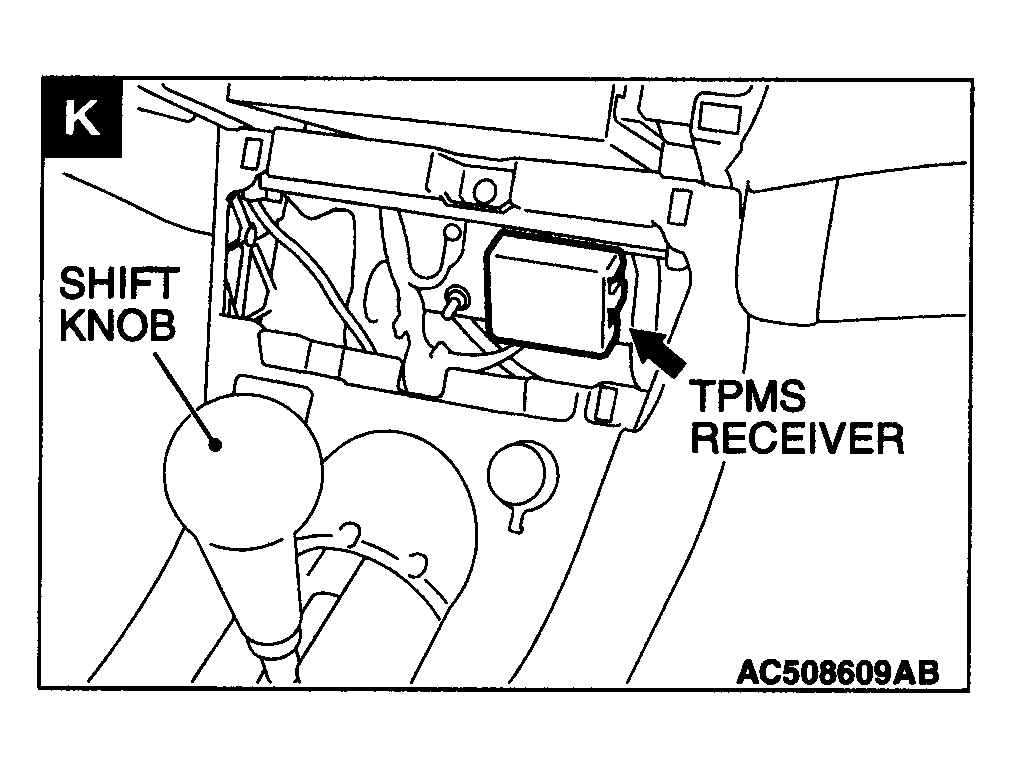

Fig 115: Under Floor Console
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

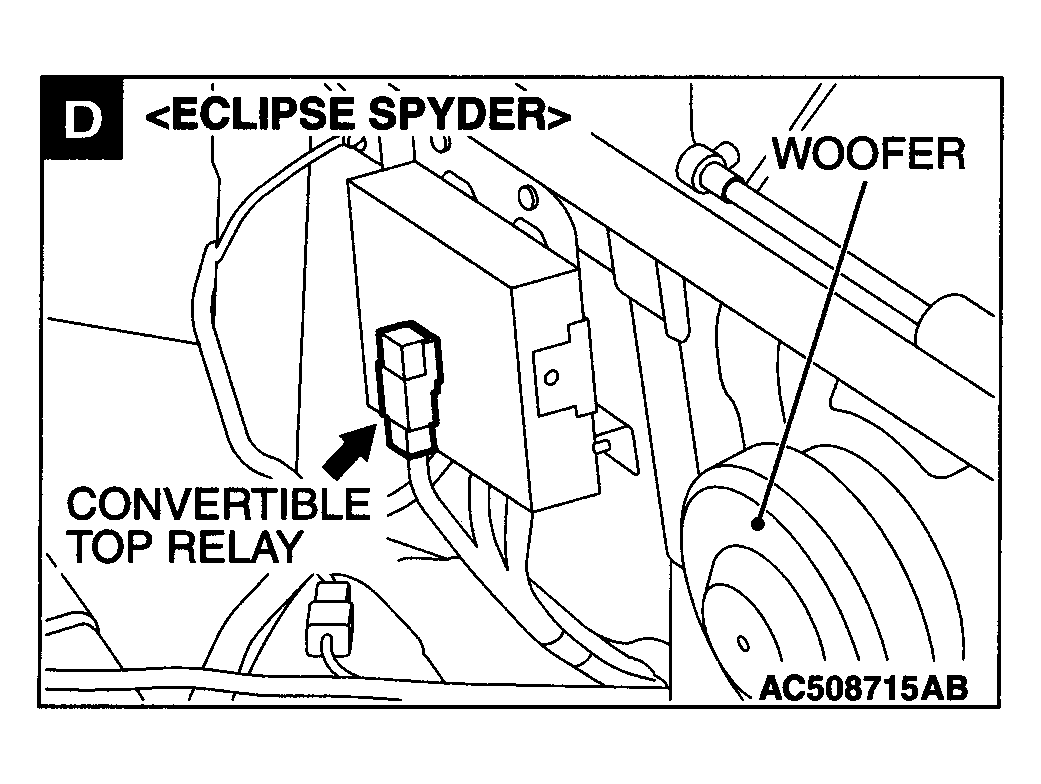

Fig 116: Right Front Of Luggage Compartment (Convertible)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

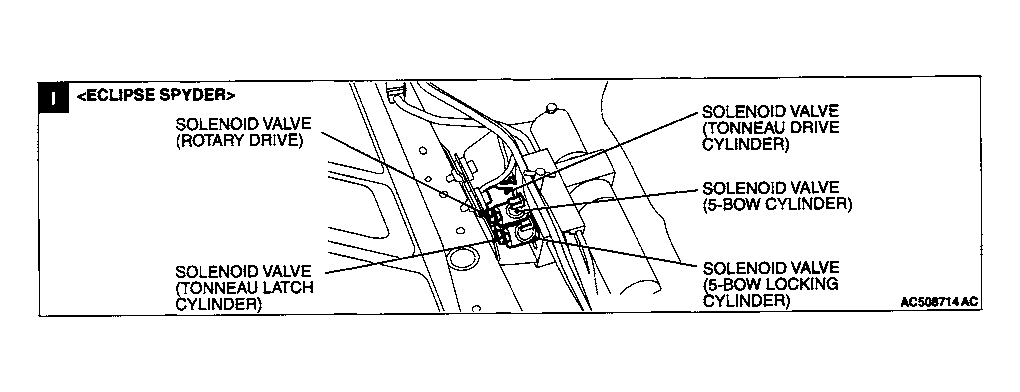

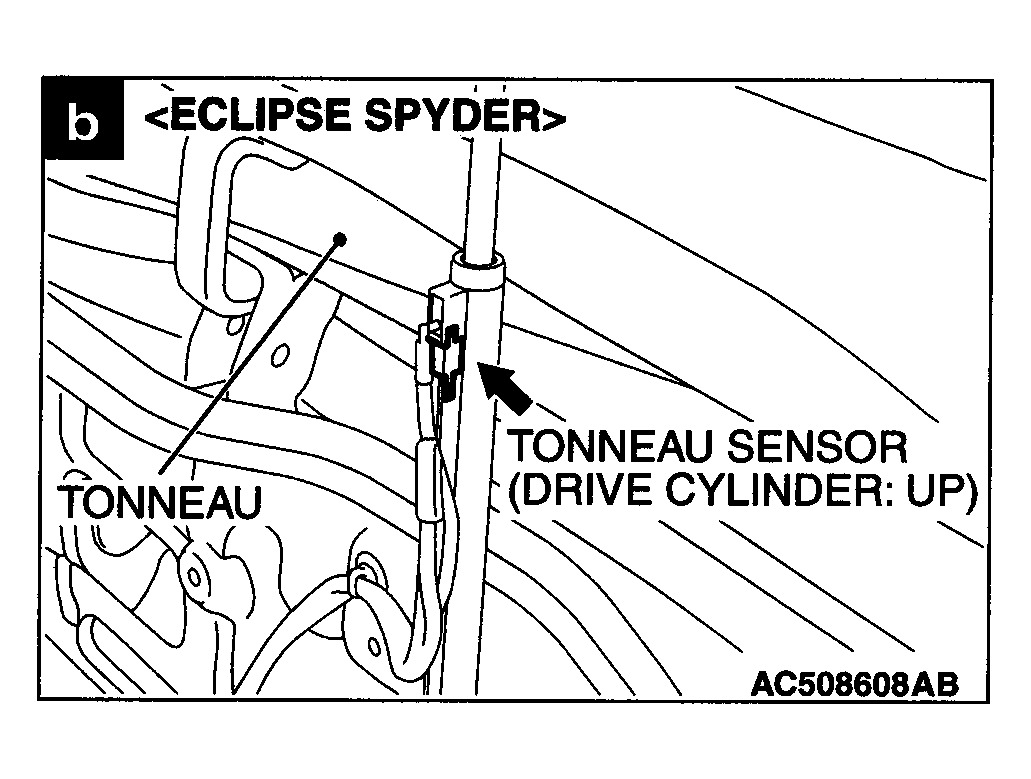

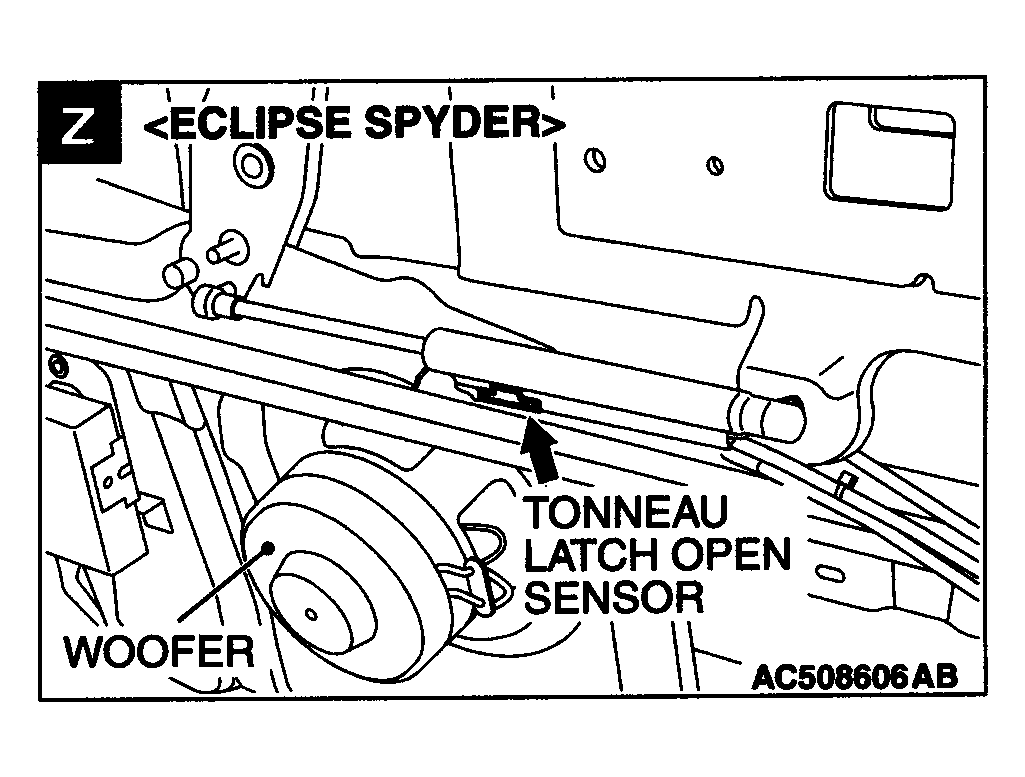

Fig 117: Tonneau Storage Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 118: Rear Of Tonneau
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 119: Tonneau Storage Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

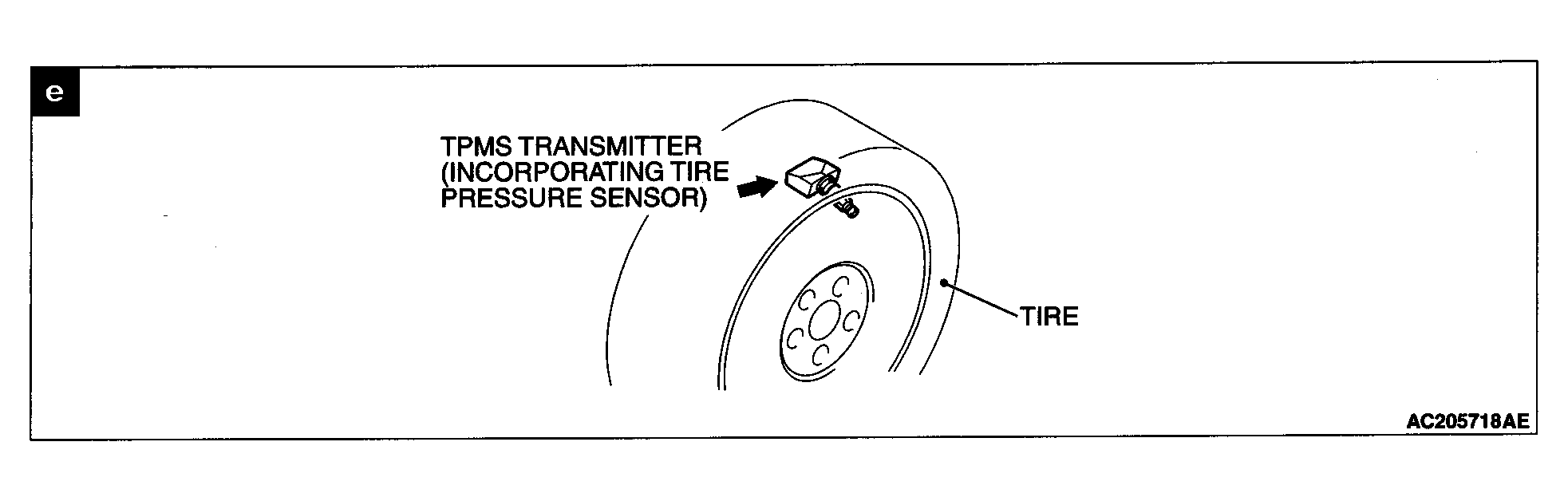

Fig 120: Inside Of Wheels (4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 121: Under Center Of Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 122: Luggage Compartment (Convertible)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 123: Tonneau Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 124: Luggage Compartment (Convertible)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

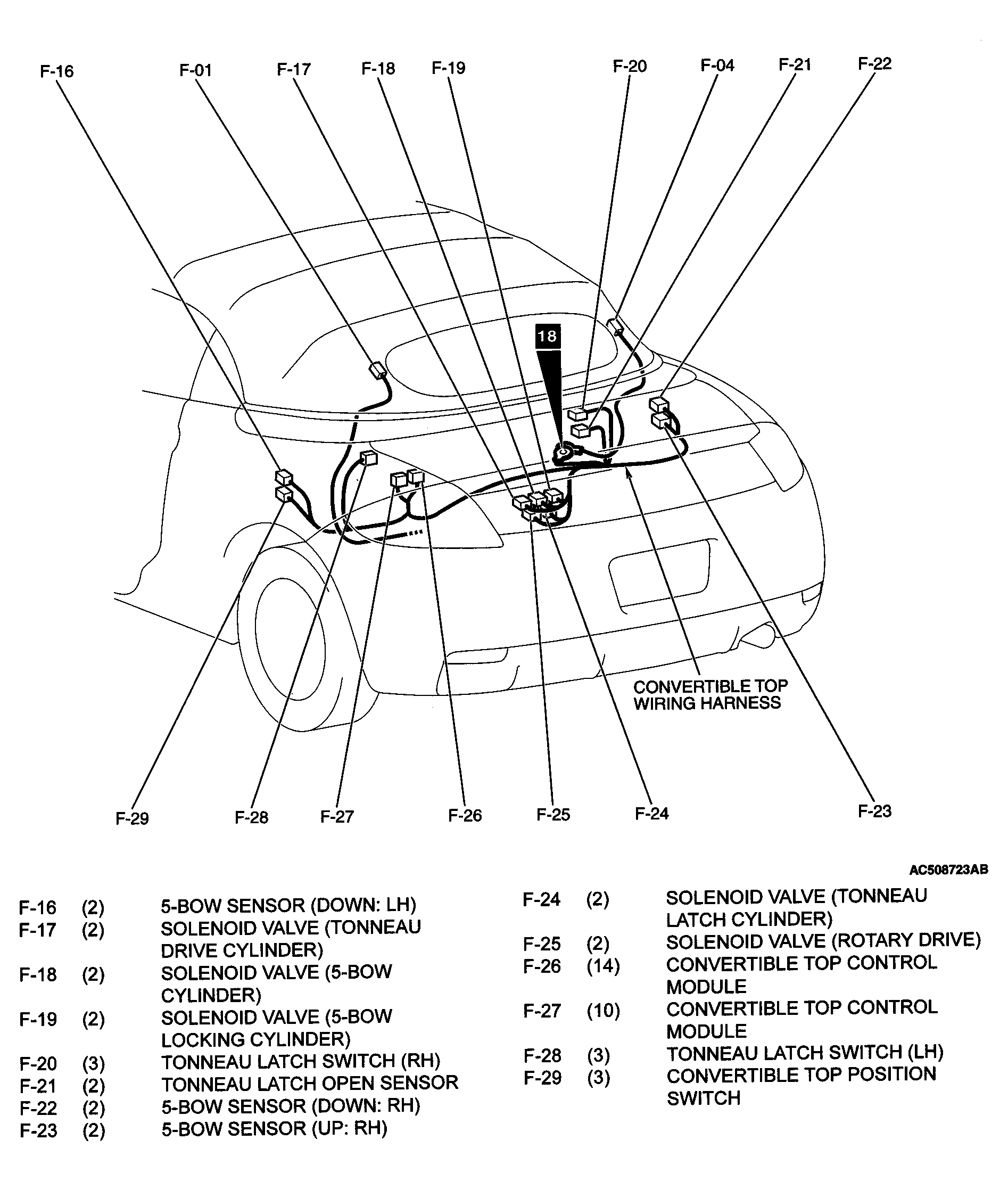

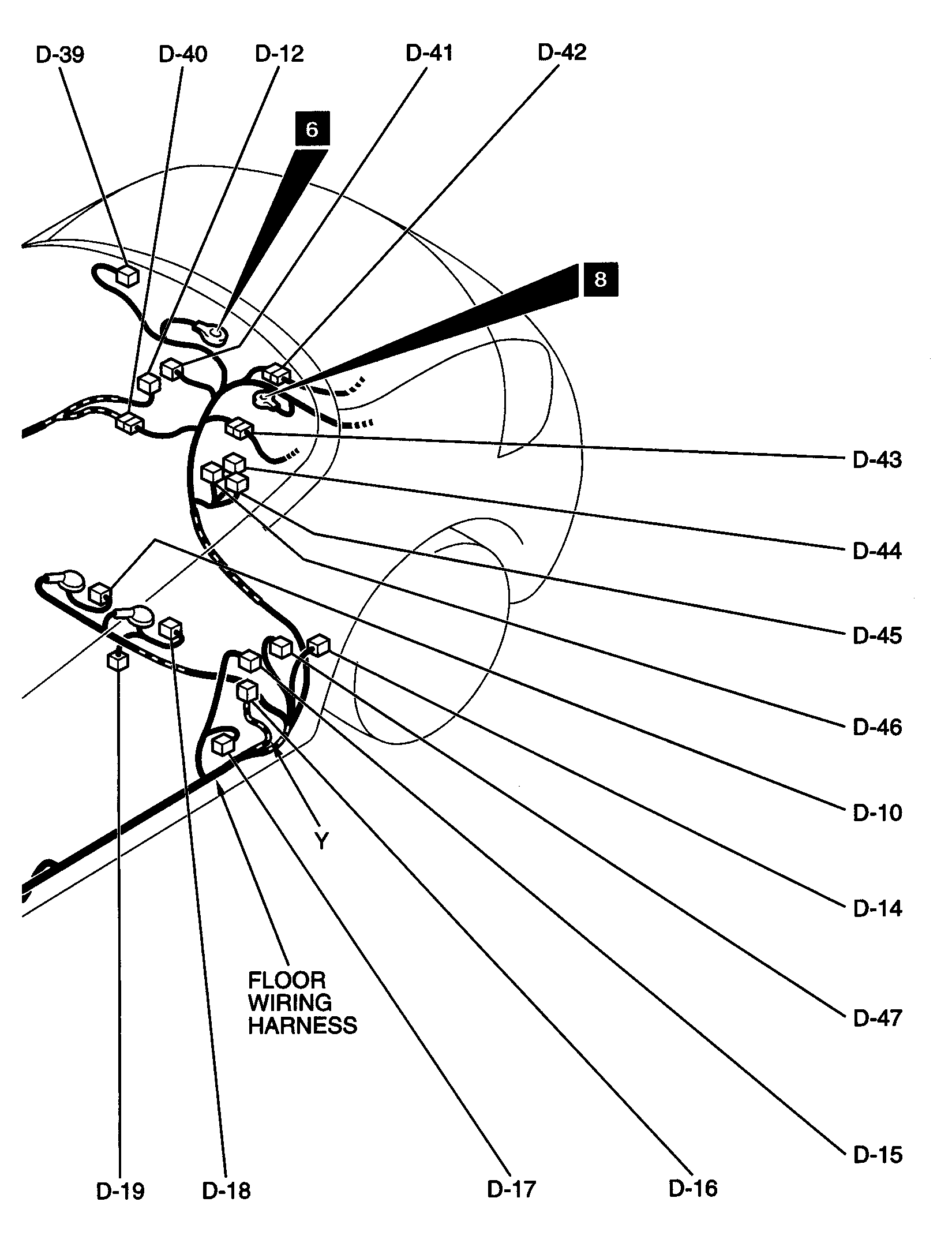

Fig 125: Floor & Roof Of Vehicle (Convertible) (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 126: Floor & Roof Of Vehicle (Convertible) (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 127: Luggage Compartment (Convertible)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 128: Tonneau Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

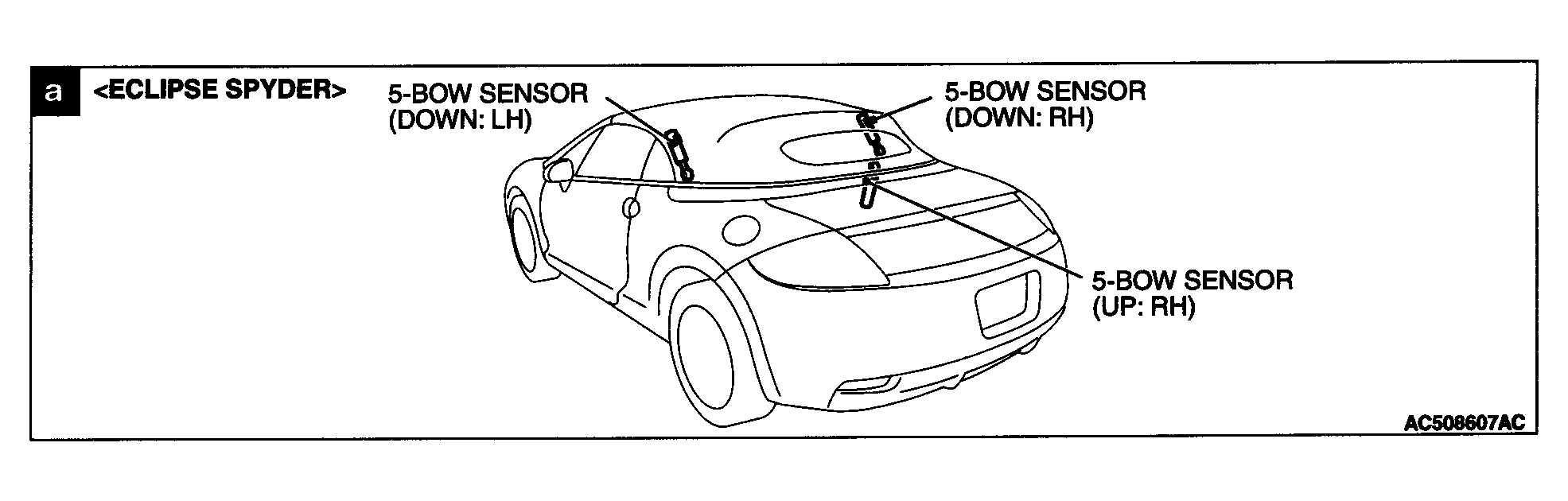

Fig 129: Vehicle Overview (Convertible)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
