*No Response From HVAC (A/C Heater Control): Notes
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

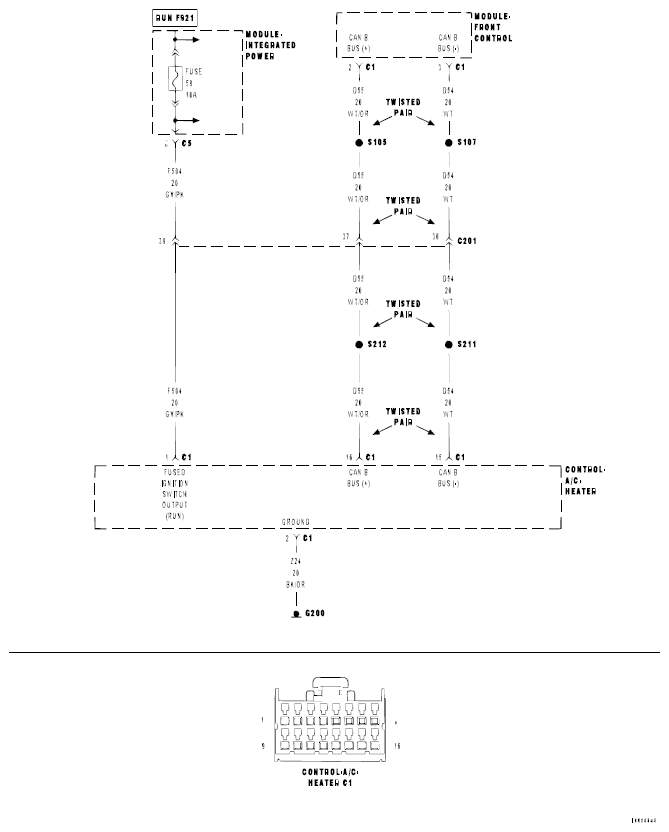

For a complete wiring diagram
, refer to appropriate SYSTEM WIRING DIAGRAMS article.
| Possible Causes |
| (F504) FUSED IGNITION SWITCH OUTPUT CIRCUIT OPEN OR SHORTED |
| (Z24) GROUND CIRCUIT OPEN |
| (D55) AND (D54) CAN B BUS CIRCUITS OPEN |
| A/C HEATER CONTROL |
