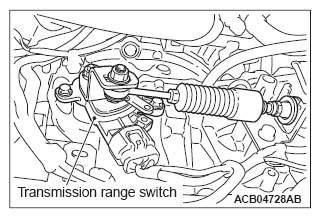

Transmission Range Switch Continuity Check
WARNING: This page is about a different variant/trim than selected.

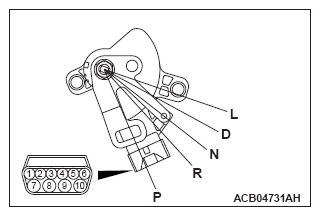

| Item | Terminal number | Resistance value |
|---|---|---|
| P | 3 - 2, 7 - 10 | Should be less than 2 ohm |
| Other than above | Open loop | |
| R | 3 - 9 | Should be less than 2 ohm |
| Other than above | Open loop | |
| N | 3 - 8, 7 - 10 | Should be less than 2 ohm |
| Other than above | Open loop | |
| D | 3 - 5 | Should be less than 2 ohm |
| Other than above | Open loop | |
| L | 3 - 1 | Should be less than 2 ohm |
| Other than above | Open loop |
