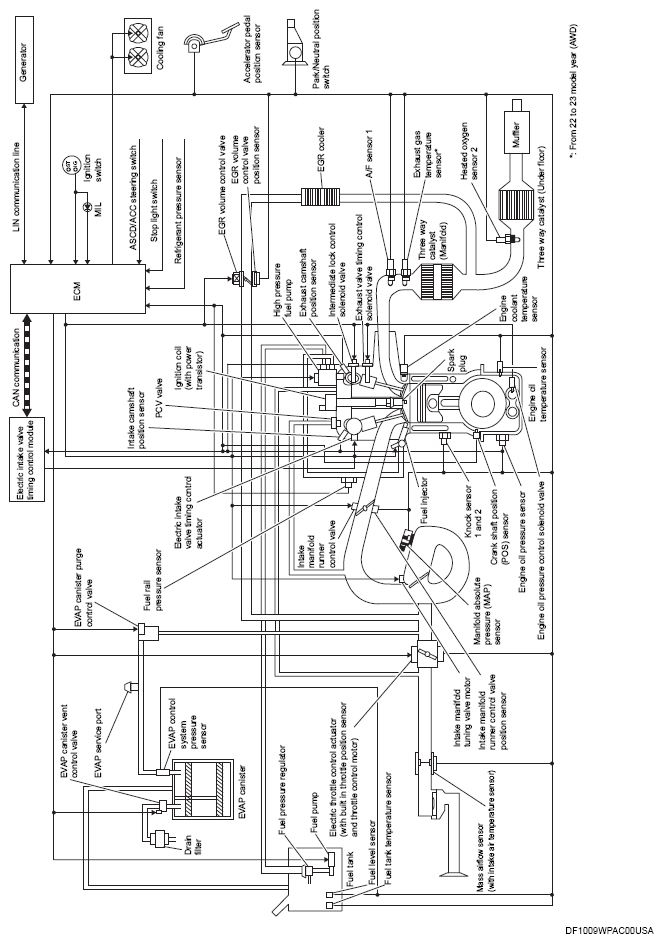

System Diagram
WARNING: This page is about a different car, the 2024 Mitsubishi Outlander. However, it is still accessible from the selected car via links, so may be relevant.
| Component parts | Function |
|---|---|
| Accelerator pedal position sensor | ACCELERATOR PEDAL POSITION SENSOR |
| Air fuel ratio (A/F) sensor 1 | AIR FUEL RATIO (A/F) SENSOR 1 |
| ASCD steering switch | STEERING SWITCH |
| ACC steering switch | COOLING FAN |
| Cooling fan | |
| Crankshaft position sensor | CRANKSHAFT POSITION SENSOR |
| ECM | ECM |
| EGR system | SYSTEM DESCRIPTION . |
| EGR volume control valve | EGR VOLUME CONTROL VALVE |
| Electric intake valve timing control actuator | ELECTRIC INTAKE VALVE TIMING CONTROL ACTUATOR |
| Electric intake valve timing control module | ELECTRIC INTAKE VALVE TIMING CONTROL MODULE |
| Electric throttle control actuator | ELECTRIC THROTTLE CONTROL ACTUATOR |
| Engine coolant temperature sensor | ENGINE COOLANT TEMPERATURE SENSOR |
| Engine oil pressure sensor | ENGINE OIL PRESSURE SENSOR |
| Engine oil pressure control solenoid valve | ENGINE OIL PRESSURE CONTROL SOLENOID VALVE |
| Engine oil pressure control system | Warning Light/Indicator Light WARNING LAMPS/INDICATOR LAMPS |
| Engine oil temperature sensor | ENGINE OIL TEMPERATURE SENSOR |
| EVAP canister | EVAP CANISTER |
| EVAP canister purge volume control solenoid valve | EVAP CANISTER PURGE VOLUME CONTROL SOLENOID VALVE |
| EVAP canister vent control valve | EVAP CANISTER VENT CONTROL VALVE . |
| EVAP control system pressure sensor | EVAP CONTROL SYSTEM PRESSURE SENSOR |
| Exhaust camshaft position sensor | EXHAUST CAMSHAFT POSITION SENSOR . |
| Exhaust gas temperature sensor <From 22 to 23 model year (AWD)> | EXHAUST GAS TEMPERATURE SENSOR <FROM 22 TO 23 MODEL YEAR (AWD)> |
| Exhaust valve timing control solenoid valve | EXHAUST VALVE TIMING CONTROL SOLENOID VALVE |
| Exhaust valve timing intermediate lock control solenoid valve | EXHAUST VALVE TIMING INTERMEDIATE LOCK CONTROL SOLENOID VALVE |
| Fuel injector | FUEL INJECTOR |
| Fuel level sensor unit and fuel pump | FUEL LEVEL SENSOR UNIT AND FUEL PUMP . |
| Fuel pressure control | SYSTEM DESCRIPTION |
| Fuel rail pressure sensor | FUEL RAIL PRESSURE SENSOR |
| Fuel tank temperature sensor | FUEL TANK TEMPERATURE SENSOR |
| Heated oxygen sensor 2 | HEATED OXYGEN SENSOR 2 |
| High pressure fuel pump | HIGH PRESSURE FUEL PUMP |
| Ignition coil with power transistor | IGNITION COIL WITH POWER TRANSISTOR |
| Intake camshaft position sensor | INTAKE CAMSHAFT POSITION SENSOR |
| Intake manifold runner control valve | INTAKE MANIFOLD RUNNER CONTROL VALVE |
| Intake manifold tuning valve | INTAKE MANIFOLD TUNING VALVE |
| Knock sensor | KNOCK SENSOR |
| Malfunction indicator light (MIL) | Malfunction Indicator Light (MIL) MALFUNCTION INDICATOR LIGHT (MIL)
(Full TFT meter) Malfunction Indicator Light (MIL) MALFUNCTION INDICATOR LIGHT (MIL) (7 inch information display) |
| Manifold absolute pressure sensor | MANIFOLD ABSOLUTE PRESSURE SENSOR |
| Mass airflow sensor (With intake air temperature sensor) |
MASS AIR FLOW SENSOR (WITH INTAKE AIR TEMPERATURE SENSOR) |
| Power generation voltage variable control system | SYSTEM DESCRIPTION |
| Refrigerant pressure sensor | REFRIGERANT PRESSURE SENSOR |
| Stop light switch | Stop Light Switch STOP LIGHT SWITCH |
