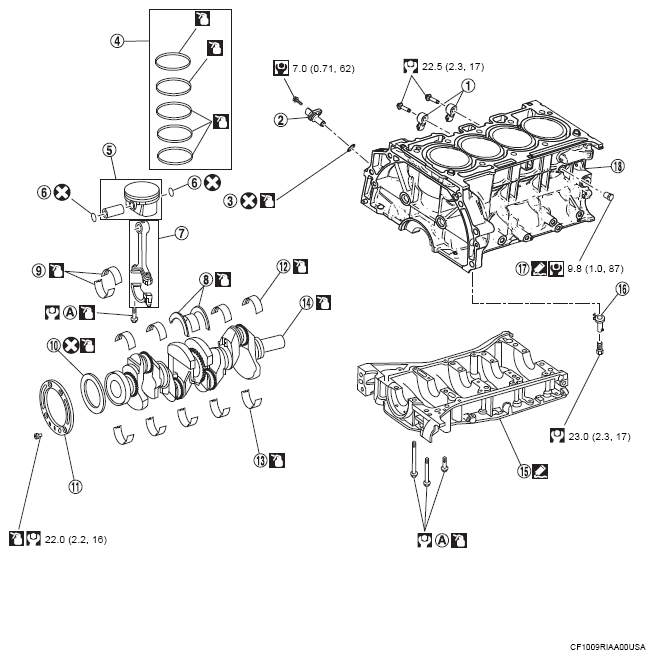

Exploded View
SEC. 110.120.221.226
| (1) | Knock sensor |
| (2) | Crankshaft position sensor |
| (3) | O-ring |
| (4) | Piston rings |
| (5) | Piston |
| (6) | Snap ring |
| (7) | Connecting rod |
| (8) | Thrust bearing |
| (9) | Connecting rod bearing |
| (10) | Rear oil seal |
| (11) | Signal plate |
| (12) | Main bearing (upper) |
| (13) | Main bearing (lower) |
| (14) | Crankshaft |
| (15) | Ladder assembly |
| (16) | Oil jet |
| (17) | Drain plug |
| (18) | Cylinder block |
| (A): | Comply with the assembly procedure when tightening. Refer to DISASSEMBLY AND ASSEMBLY |
| N.m (kg-m, ft-lb) | |
| N.m (kg-m, in-lb) | |
| Always replace after every disassembly. | |
| Should be lubricated with oil. | |
| Sealing point |
