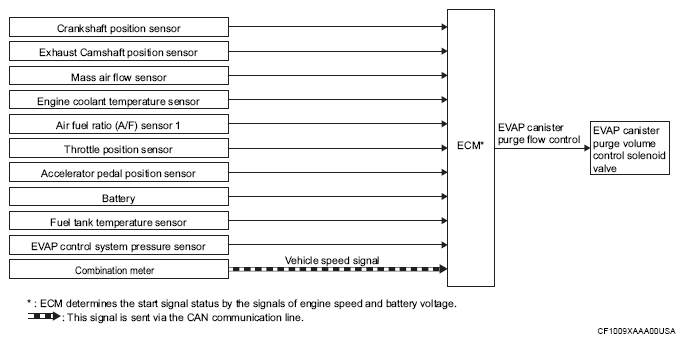

System Diagram
| Component parts | Function |
|---|---|
| Crankshaft position sensor | Refer to CRANKSHAFT POSITION SENSOR . |
| Exhaust camshaft position sensor | Refer to EXHAUST CAMSHAFT POSITION SENSOR . |
| Mass air flow sensor (With intake air temperature sensor) |
Refer to MASS AIR FLOW SENSOR (WITH INTAKE AIR TEMPERATURE SENSOR) . |
| Engine coolant temperature sensor | Refer to ENGINE COOLANT TEMPERATURE SENSOR . |
| Air fuel ratio (A/F) sensor 1 | Refer to AIR FUEL RATIO (A/F) SENSOR 1 . |
| Throttle position sensor | Refer to ELECTRIC THROTTLE CONTROL ACTUATOR . |
| Accelerator pedal position sensor | Refer to ACCELERATOR PEDAL POSITION SENSOR . |
| Battery | ECM detects the battery voltage. |
| Fuel tank temperature sensor | Refer to FUEL TANK TEMPERATURE SENSOR . |
| EVAP control system pressure sensor | Refer to EVAP CANISTER VENT CONTROL VALVE . |
| Combination meter | It transmits the vehicle speed signal to ECM via CAN communication. |
| ECM | Refer to ECM . |
| EVAP canister purge volume control solenoid valve | Refer to EVAP CANISTER PURGE VOLUME CONTROL SOLENOID VALVE . |
