Vacuum Diagrams: Introduction: Sentra

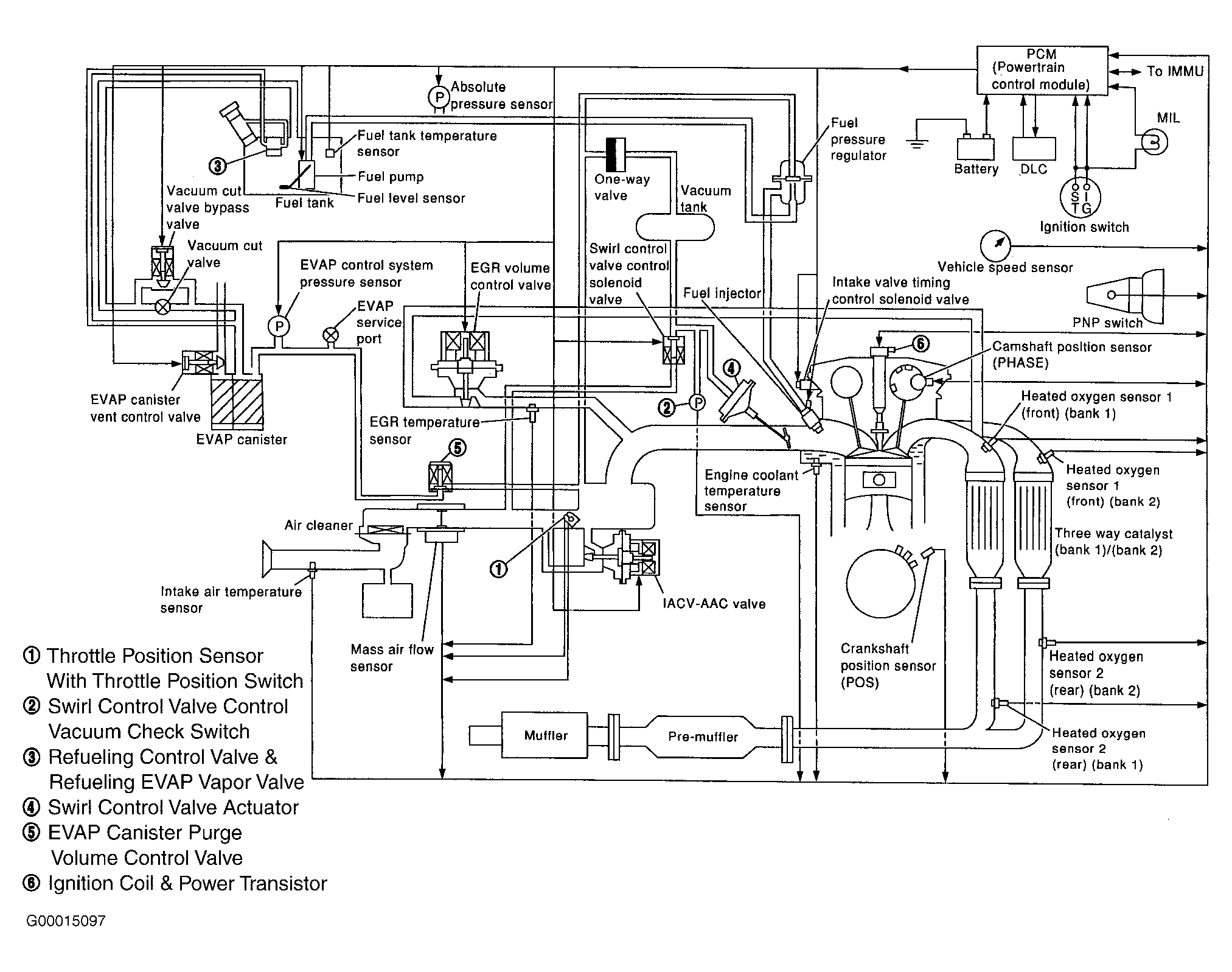

Fig 1: Engine Control System Vacuum Diagram (Sentra 1.8L - Except California)
G00015097Courtesy of NISSAN MOTOR CO., U.S.A.

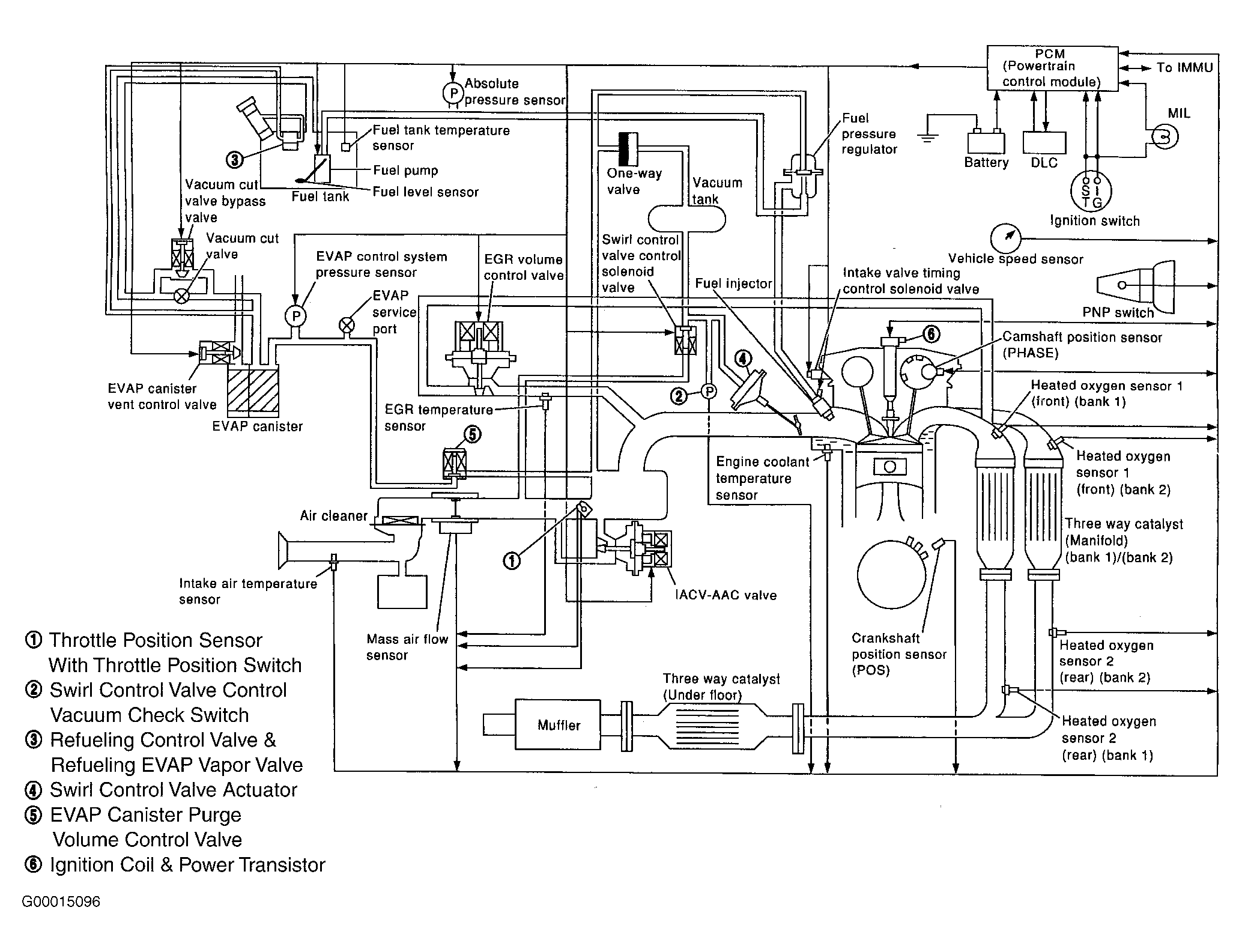

Fig 2: Engine Control System Vacuum Diagram (Sentra 1.8L - California)
G00015096Courtesy of NISSAN MOTOR CO., U.S.A.

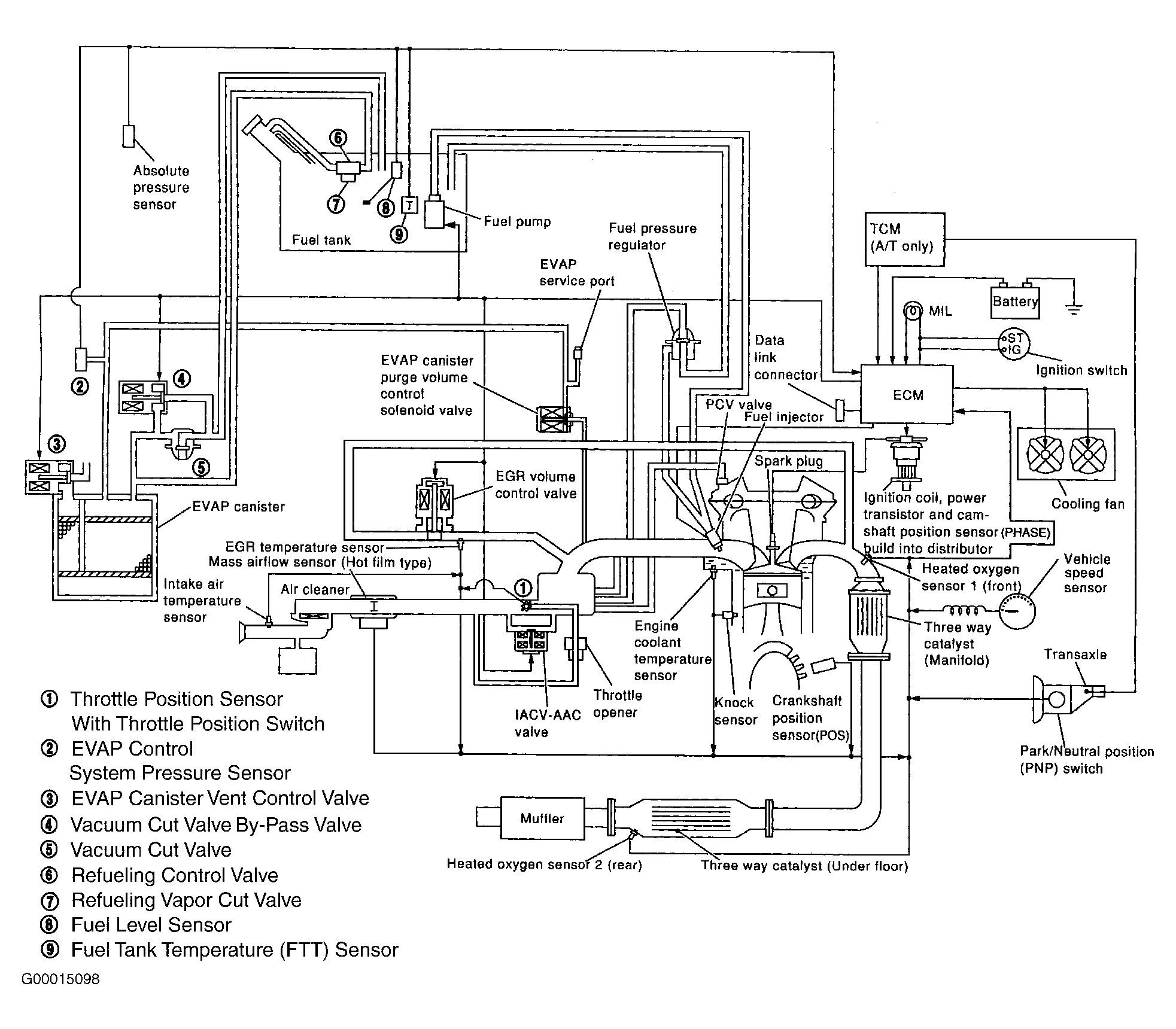

Fig 3: Engine Control System Vacuum Diagram (Sentra 2.0L)
G00015098Courtesy of NISSAN MOTOR CO., U.S.A.
Fig 4: Identifying Engine Vacuum Hose Routing (Sentra 1.8L)
G00015099Courtesy of NISSAN MOTOR CO., U.S.A.

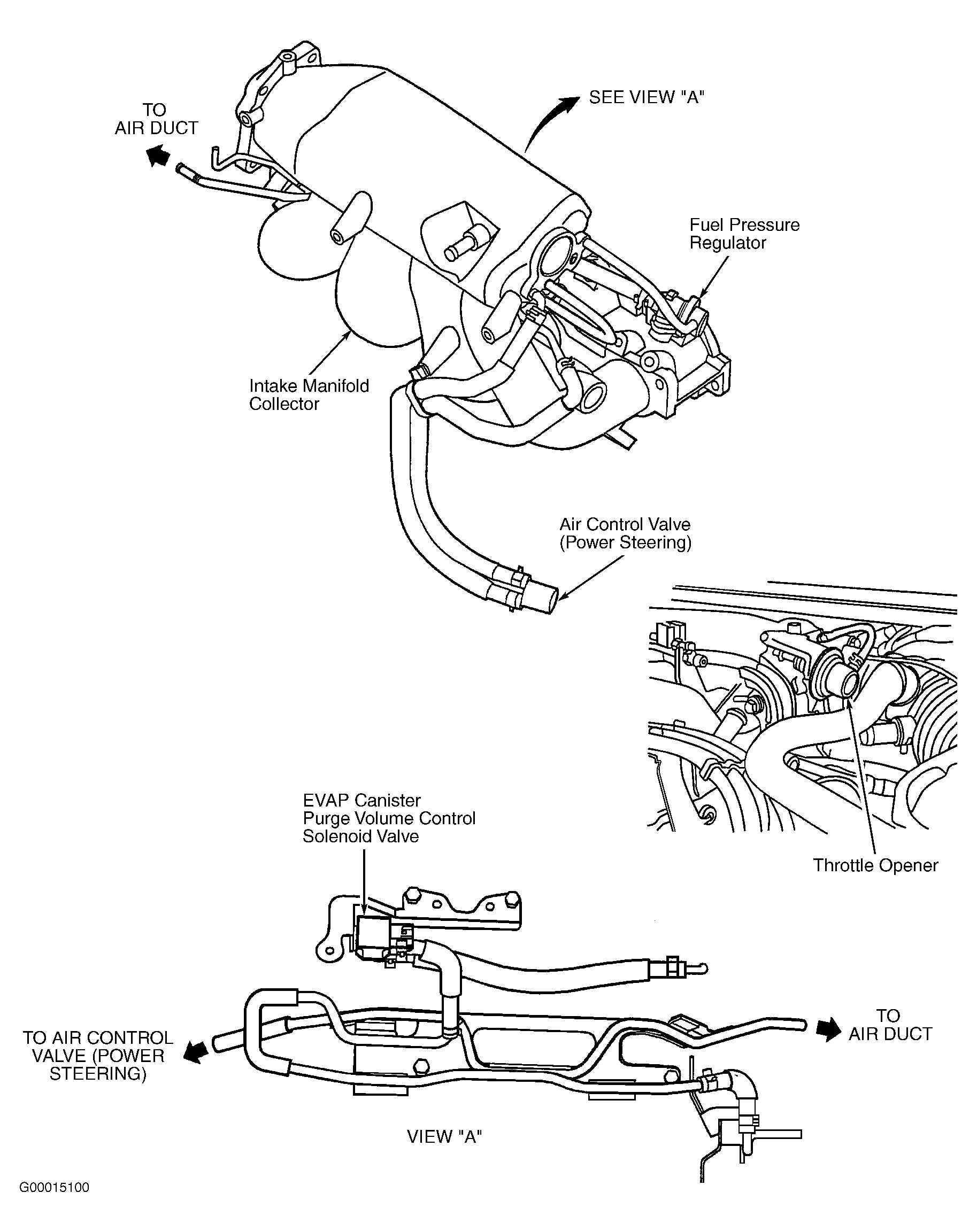

Fig 5: Identifying Engine Vacuum Hose Routing (Sentra 2.0L)
G00015100Courtesy of NISSAN MOTOR CO., U.S.A.

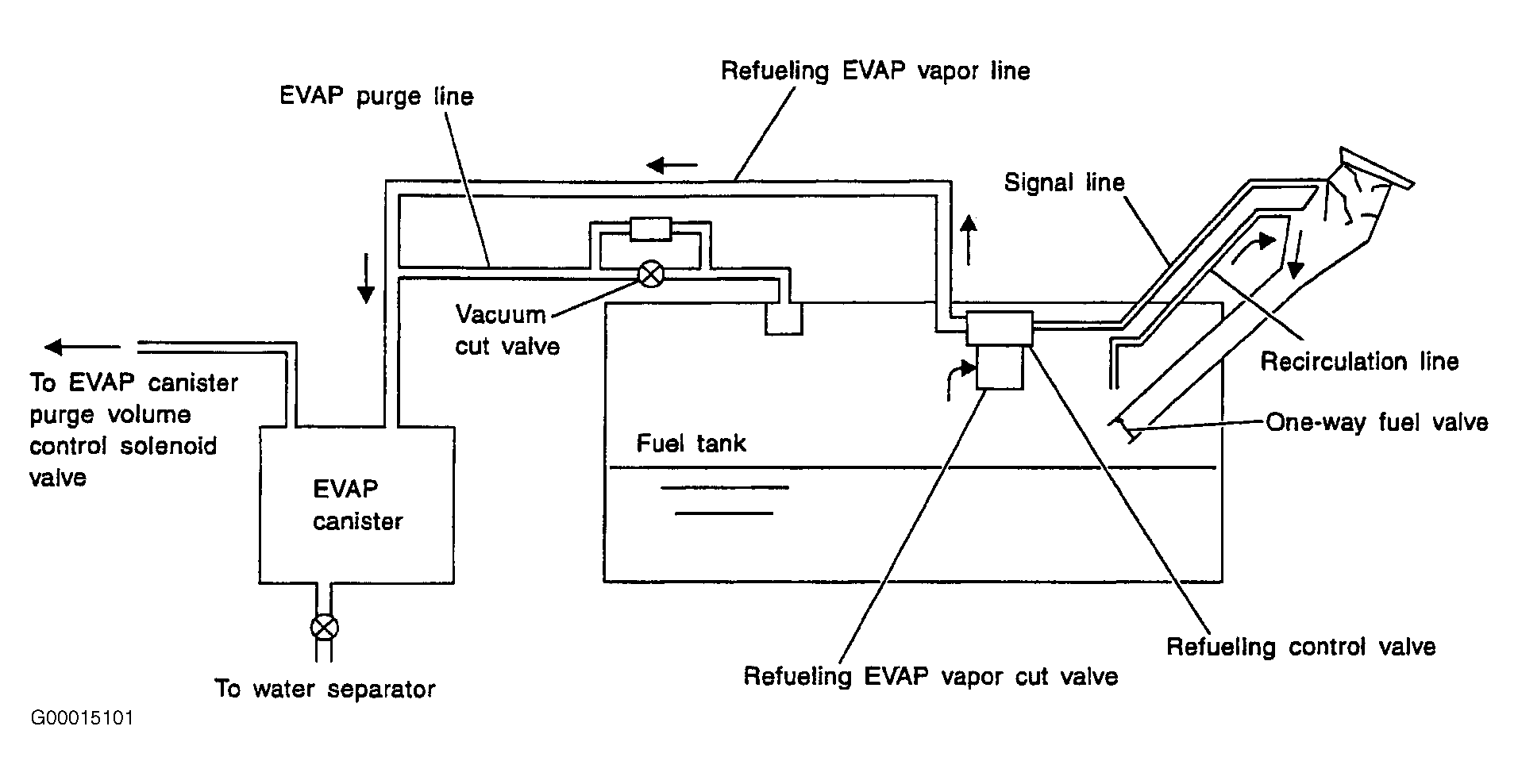

Fig 6: On Board Refueling Vapor Recovery (ORVR) Vacuum Diagram (Sentra)
G00015101Courtesy of NISSAN MOTOR CO., U.S.A.
